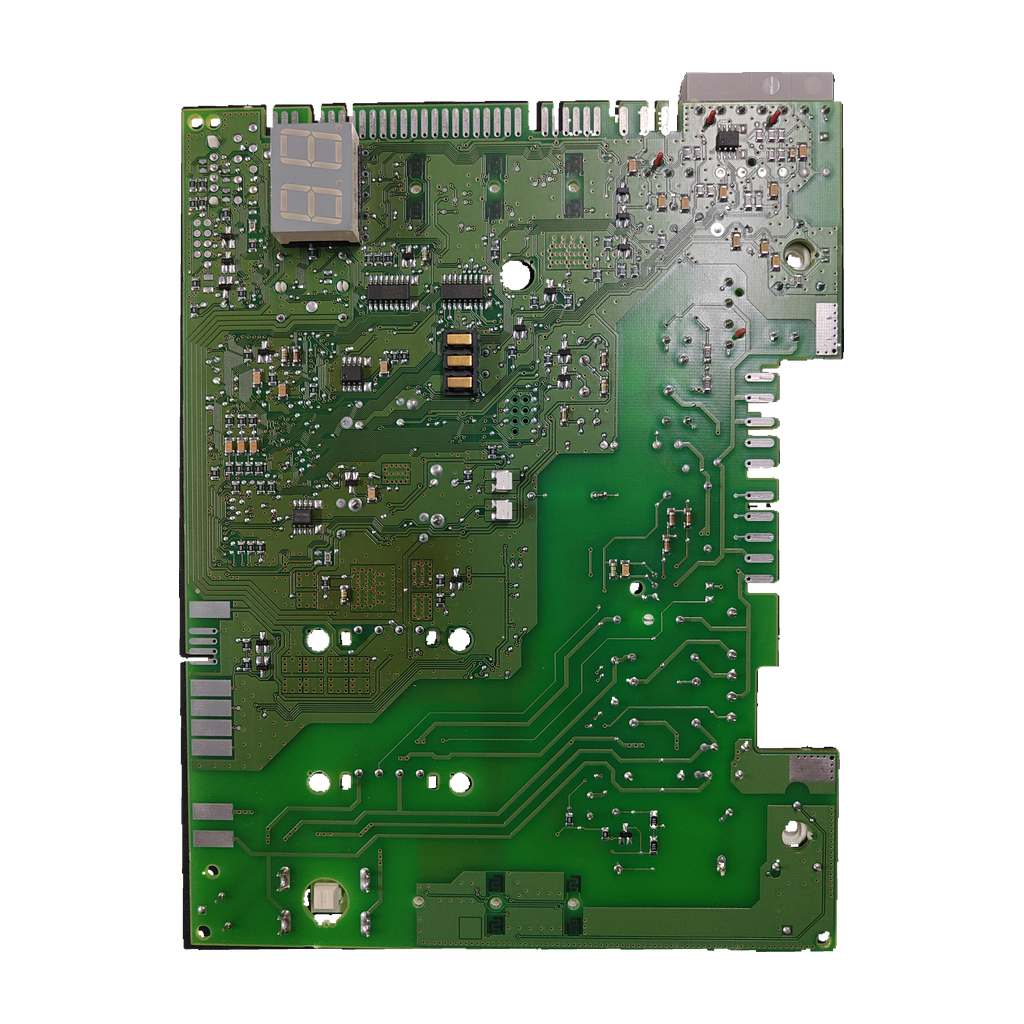

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Placa electrónica 8613310175_V03 con transformador ACE para Junkers Cerapur Smart ZWB 28-3C 23
Placa electrónica con circuito 8613310175_V03 y transformador ACE 8.718.224.657, confirmada por nuestro taller para la Junkers Cerapur Smart ZWB 28-3C 23. Una tienda une el 8613310175 al juego Junkers 87483007530. Usada y revisada.
Te confirmamos precio y plazo por teléfono o por escrito.
- Circuito 8613310175_V03
- Placa versión 2.1 · KA
- Trafo ACE 8.718.224.657
- Junkers ZWB 28-3C 23
Todos los códigos de esta unidad2
- Código del circuito
- 8613310175_V03
- SKU Ecoklima
- PLC208
Una tienda (Heiz24) y un anuncio de OLX citan el 8613310175 como V01 y la nuestra es V03. Las listas oficiales leídas de esta serie dan otras placas y no citan este código: compara los marcados antes de pedirla.
- Te confirmamos si es tu piezaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu pieza
5 pasosPlaca de control de la caldera con el transformador ACE montado en el mismo conjunto. Debe revisarla un técnico.

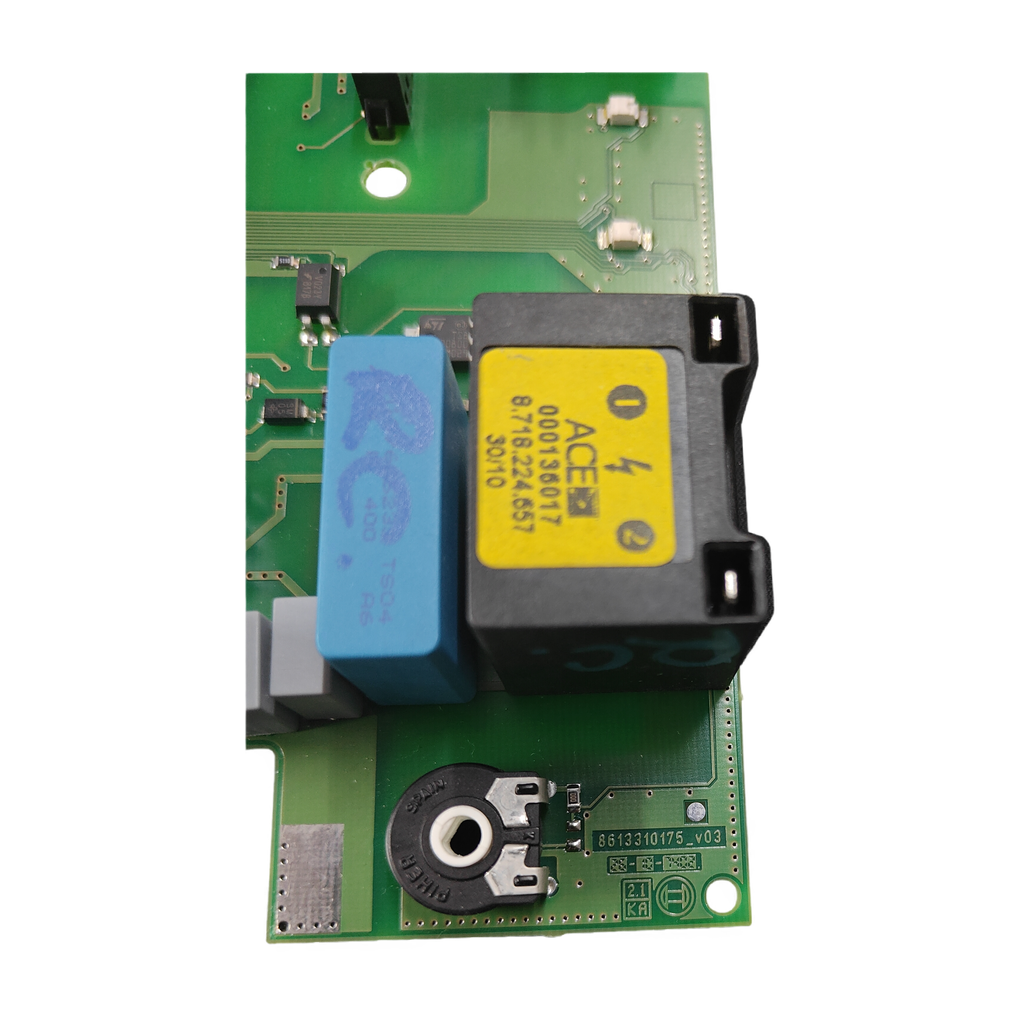

- Busca en tu placa el código 8613310175_V03 y la versión 2.1 con el marcaje KA, y compáralos con los nuestros. Una tienda (Heiz24) lo cita como 8613310175 V01.

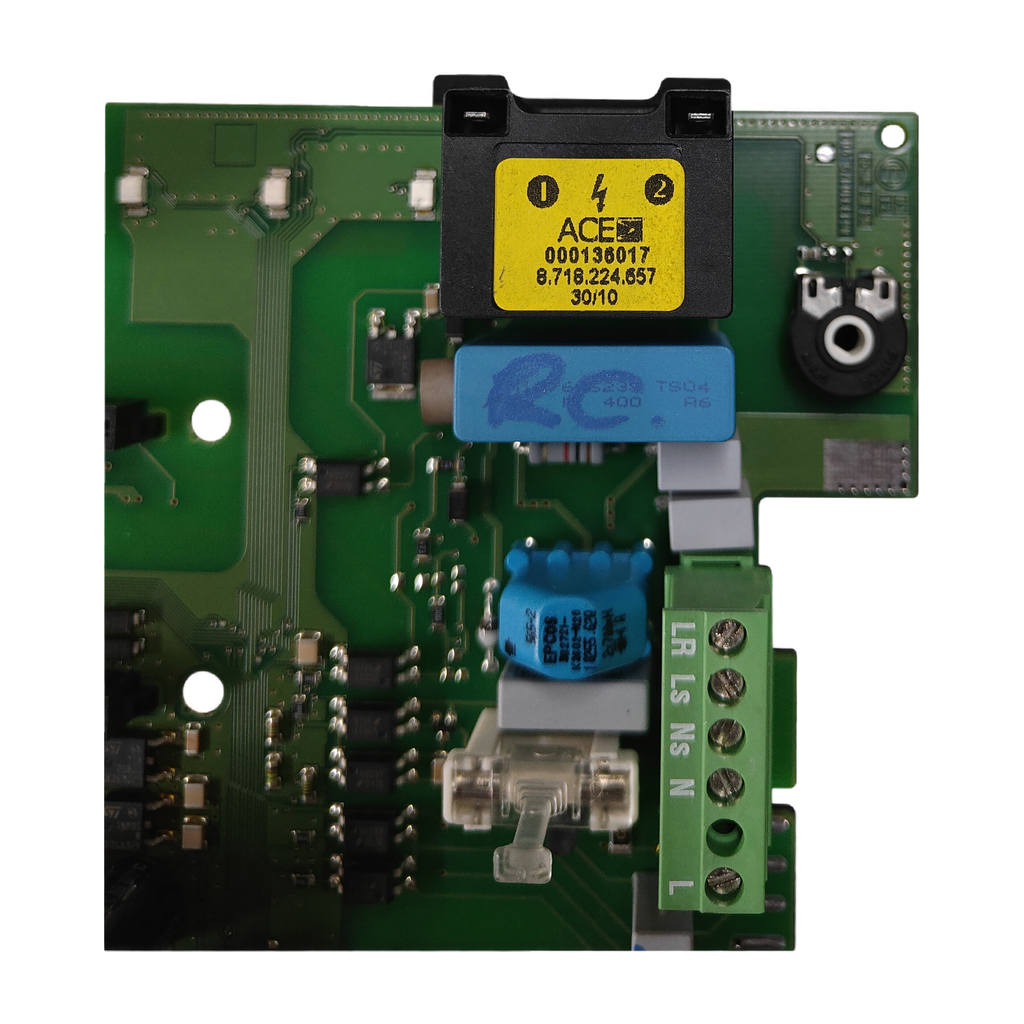

- Mira el transformador: el nuestro es un ACE con 8.718.224.657 y 000136017 (30/10). Compáralos con el de tu placa.
- Compara los conectores: amarillo PR, PO, NP, LP; rojo N, Z; naranja 8, 6, 2, 7. Bornes de la placa: LR, Ls, Ns, N, L.
- No la confundas con las placas 8 748 300 673/674 o 8 748 300 915 (listas oficiales de la serie C) ni con la 8748300956 (catálogo Bosch, serie A/E): son otros códigos.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
| 8613310175_V03 | Código del circuito (PCB) marcado en la placa; versión 2.1, marcaje KA |
|---|---|
| 8.718.224.657 | Referencia impresa en el transformador ACE (también 8718224657) |
| 000136017 | Código del subcomponente ACE, con el marcaje adicional 30/10 |
| 87483007530 | Referencia Junkers/Bosch que Heiz24 une al juego 8613310175 V01 con transformador; 1 origen |
- 8 748 300 915Placa de la lista oficial de recambios de la ZSB22 / ZWB28-3CE23 (6721840219) · Otro código: la lista no cita 8613310175 y trae el transformador aparte (8 747 201 342)
- 8 748 300 673 / 674Placa «circuit board» de la lista oficial de la ZSB14/22-3C y ZWB24/28-3C (6720616730) · Otro código: esa lista no cita 8613310175
- 8748300914Placa electrónica del despiece que publica Suner para la ZWB 28-3C23 S2800 · Otro código: el despiece no cita 8613310175
- 8748300956Placa Leiterplatte GZT5-II DACH del catálogo oficial Bosch para ZWB 28-3 A 21, A 23 y E 23, sin ninguna 28-3 C · Otro código: la página no cita 8613310175
- 8748300928Placa que una tienda rumana da como sustituta del 87483007530 (serie -3 A/E) · Otro código: la tienda no cita 8613310175
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
- Junkers Cerapur Smart ZWB 28-3C 23Confirmada por nuestro taller · también en olx.pl (anuncio particular, marcaje _v01)
- Junkers ZWB 28-3 A/EUn origen cita el 8613310175 (Heiz24, serie -3). HRB da estos modelos para el 87483007530; Hahn y Regotherm24, la serie
- Junkers ZSB 14..22-3 A/E, ZSBR/ZSBE 16..28-3 A y ZBR 42-3AUn origen cita el 8613310175 (Heiz24, serie -3). HRB da estos modelos para el 87483007530; Hahn y Regotherm24, la serie
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta pieza le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos del fabricante (serie Cerapur -3)
- Fusibles de la placa
- T 2,5 A (230 V) · T 0,5 A (5 V) · T 1,6 A (24 V)Manual oficial 6 720 641 751 (-3 A/E)
Marcados de esta unidad
- Marcaje adicional del subcomponente ACE
- 30/10
- Marcaje de bornes del transformador
- 0, símbolo de rayo, 2
- Versión de la placa
- 2.1
- Marcaje adicional de la placa
- KA
- Bornes de la placa
- LR, Ls, Ns, N, L
- Marcajes del conector amarillo
- PR, PO, NP, LP
- Marcajes del conector rojo
- N, Z
- Marcajes del conector naranja
- 8, 6, 2, 7
- Bornes alternativos leídos en otra foto
- 0, 1, 2
- Marcaje de subcomponente
- ACE; código 000136017; referencia 8.718.224.657
- Marcaje de placa visible
- 8613310175_V03; versión 2.1; KA
- Conectores de placa visibles
- rojo N, Z; naranja 8, 6, 2, 7
- Marca indicada
- Junkers
Antes de cambiar la pieza
Lo que revisa el técnicoCompara en tu placa el transformador: el nuestro lleva 8.718.224.657 y 000136017. Las listas oficiales leídas traen el transformador como pieza aparte (8 747 201 342).
La lista oficial 6720616730 indica que los repuestos solo los monta un servicio técnico autorizado de la marca.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
Nuestra unidad lleva en la placa 8613310175_V03 (versión 2.1, marcaje KA) y, en el transformador, ACE con 8.718.224.657 y el subcomponente 000136017 (30/10). Compara también los conectores: amarillo PR, PO, NP, LP; rojo N, Z; naranja 8, 6, 2, 7.
¿Sirve para mi Junkers Cerapur Smart ZWB 28-3C 23?
Sí. Nuestro taller ha confirmado esta placa para la Junkers ZWB 28-3C 23. Ninguna página externa leída la cita con el 8613310175_V03 y las listas oficiales de recambios de la serie dan otros códigos de placa, así que si tu caldera es otra variante compara los marcados y escríbenos desde Contacto.
¿Qué diferencia hay entre la 8613310175_V03 y la 8613310175 V01 de Heiz24?
Heiz24 vende el juego «Junkers 87483007530 8613310175 V01» con transformador para las series ZSB, ZWB y ZBR -3. Un anuncio particular de OLX vende una 8613310175 marcada _v01 y dice que sale de una ZWB 28-3 C 23 S5300. La nuestra es V03: ninguna fuente leída explica qué cambia entre versiones, así que compara el marcado completo y el transformador.
¿Qué significan 8613310175, 87483007530 y 8.718.224.657?
8613310175_V03 es el código del circuito marcado en la placa. 8.718.224.657 es la referencia impresa en el transformador ACE (subcomponente 000136017). 87483007530 es el número de fabricante (Hersteller-Nr.) de una placa para la serie ZSB/ZWB/ZBR -3 en HRB y Regotherm24; solo Heiz24 lo une al 8613310175, y lo hace con la V01.
¿Vale para otras Junkers de la serie -3 (ZSB, ZWB, ZBR)?
HRB da el 87483007530 para ZSB 14..22-3 A/E, ZSBR/ZSBE 16..28-3 A, ZWB 28-3 A/E y ZBR 42-3A; Hahn y Regotherm24, para la serie ZSB/ZWB/ZBR -3. Heiz24 vende el juego 8613310175 V01 para esas series. El catálogo oficial Bosch da a la ZWB 28-3 A 23 la placa 8748300956 y no lista ninguna 28-3 C. Ninguna fuente cita el 8613310175_V03 con esos modelos: está por confirmar. Envíanos desde Contacto una foto de tu placa o llama al 919 931 595.
¿Por qué el despiece oficial de mi ZWB 28-3C da otra placa?
La lista oficial 6720616730 (ZSB14/22-3C y ZWB24/28-3C) da la placa 8 748 300 673 o 674, y la 6721840219 (ZSB22 / ZWB28-3CE23) la 8 748 300 915. No sabemos por qué: ninguna de las dos listas que hemos leído cita 8613310175 ni 8.718.224.657, y la de la ZSB22 / ZWB28-3CE23 no es la misma variante que la ZWB 28-3 C 23 de esta unidad. En ambas el transformador es una pieza aparte (8 747 201 342). Nuestro taller confirma esta placa con transformador ACE para la ZWB 28-3C 23.
¿Quién debe montarla? ¿Y el conector de codificación y los fusibles?
Un técnico cualificado: la lista oficial 6720616730 indica que los repuestos solo los monta un servicio técnico autorizado de la marca. En la lista de la ZSB22 / ZWB28-3CE23 (otra variante) el conector de codificación es una pieza aparte, 1158 para ZWB; no sabemos cuál lleva tu caldera. Los tres fusibles de la placa son T 2,5 A, T 0,5 A y T 1,6 A según el manual oficial de la serie -3 A/E.
Cómo hemos verificado esta ficha
Pieza 8613310175_V03Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
Fuentes externas: Heiz24 une el 8613310175 (V01) al 87483007530 y a un juego con transformador; olx.pl (anuncio particular) lo une, con marcaje _v01, a una ZWB 28-3 C 23. HRB, Hahn y Regotherm24 dan el 87483007530. Pieza y caldera confirmadas por nuestro taller.
Fuentes consultadas
- Heiz24.de: juego Junkers 87483007530 / 8613310175 V01 con transformador (ZSB, ZWB, ZBR -3)Une 8613310175 y 87483007530 en un mismo juego con transformador
- OLX.pl: anuncio particular de la placa 8613310175 (_v01) de una ZWB 28-3 C 23Título con 8613310175 y ZWB 28-3 C 23 S5300; marcaje _v01
- HRB24: placa Junkers Heatronic III 87483007530Número de fabricante y lista de calderas -3 A/E; no cita el 8613310175
- Großhandel Hahn: Leiterplatte Junkers 87483007530 para ZSB/ZWB/ZBR -387483007530 como placa Junkers de la familia -3; no cita el 8613310175
- Regotherm24: placa Junkers Bosch 87483007530 para ZSB/ZWB/ZBR -3Herstellernummer 87483007530 para la serie -3; no cita el 8613310175
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers ni de Bosch; las marcas se citan para indicar compatibilidad.
