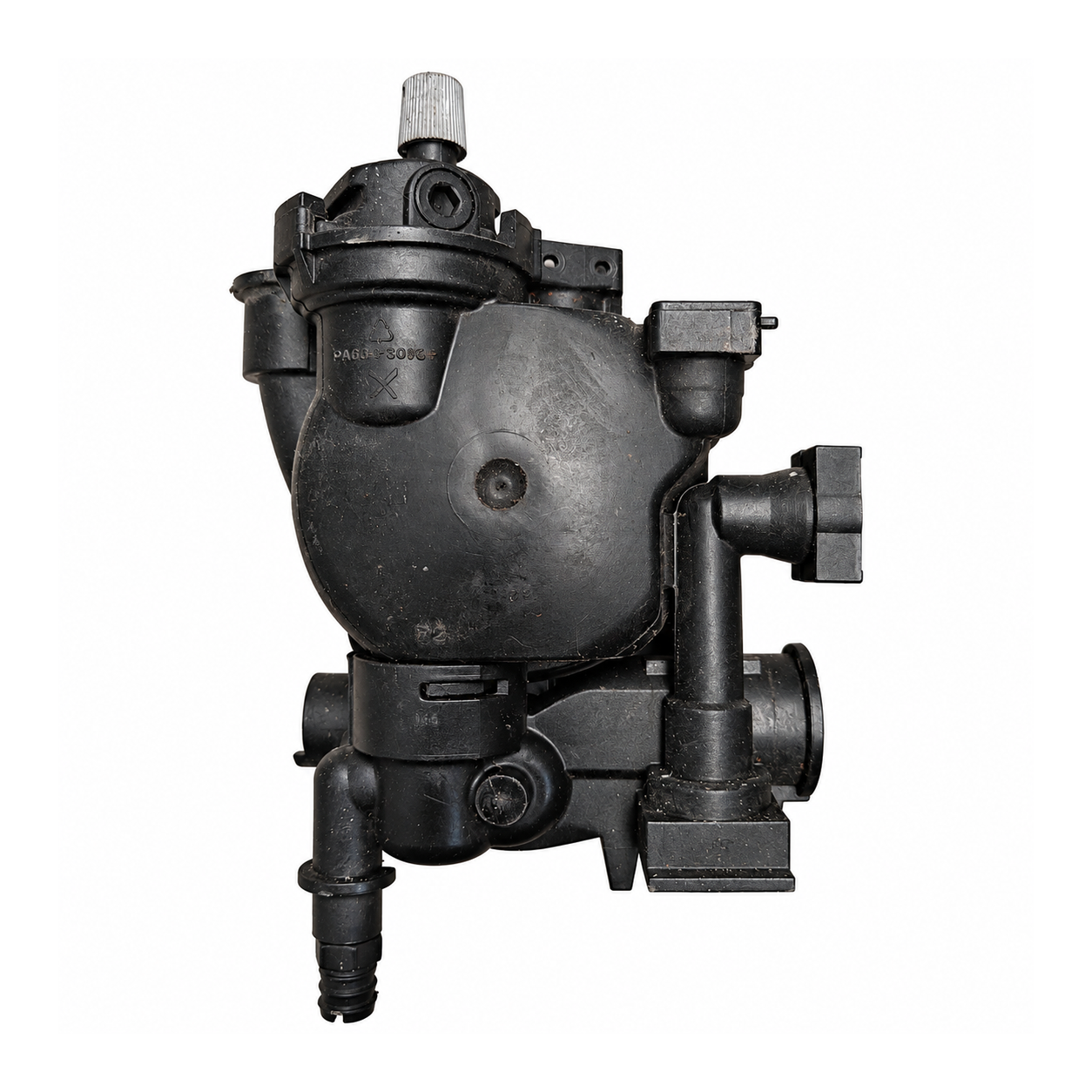

Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719: Segunda vista de la pieza

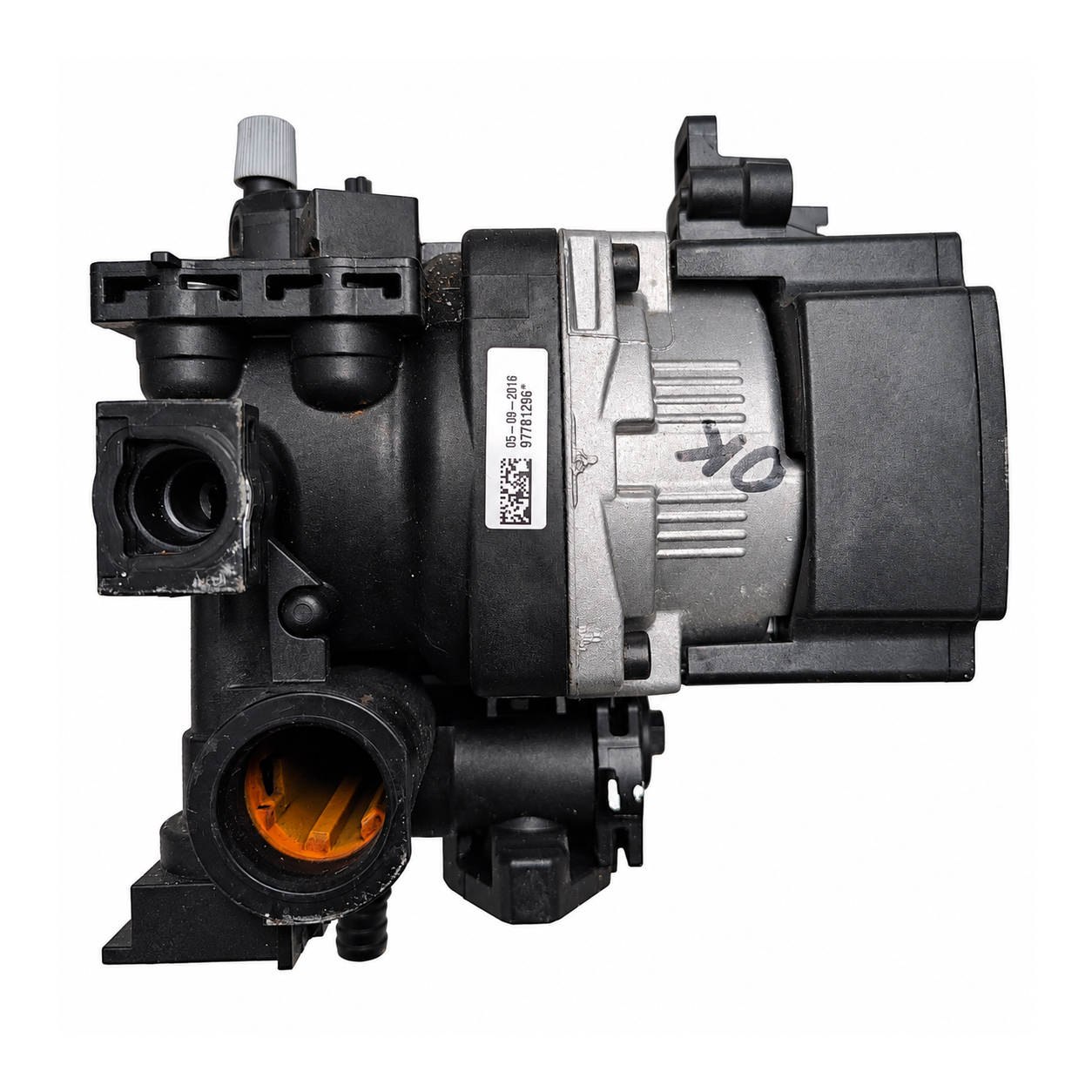

Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719: Vista del cuerpo hidráulico

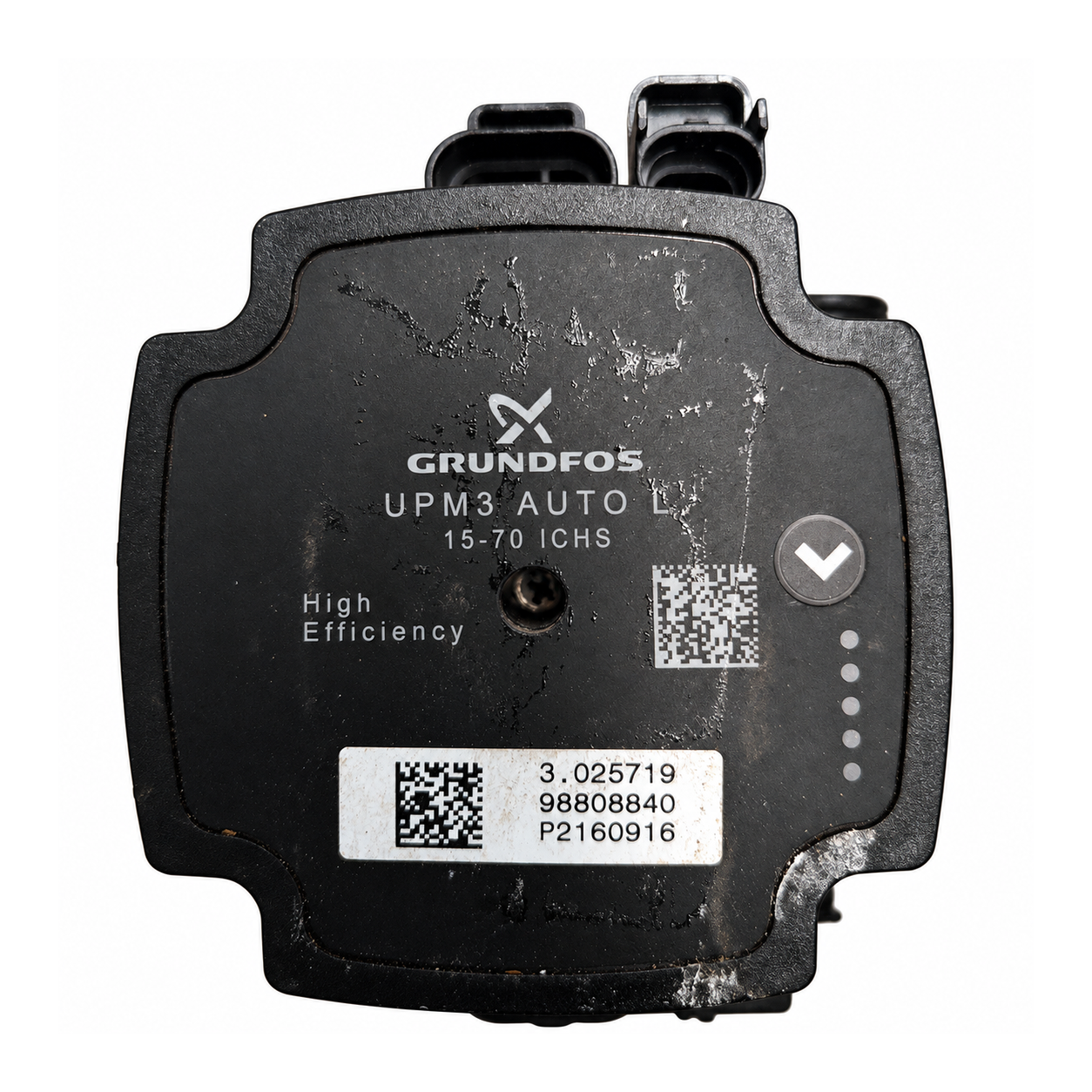

Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719: Vista frontal del módulo de control
GrundfosFotos de esta unidad
1 / 4

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaGrundfosCompatibilidad confirmada

Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719

Referencia Immergas3.025719

Bomba de alta eficiencia Grundfos UPM3 AUTO L 15-70 ICHS, ref. Immergas 3.025719 y PN 98808840, confirmada por nuestro taller para las Immergas Victrix TT 24, Victrix Tera y Victrix EXA 28 1 ErP. Según Grundfos: 230 V y 7 m de altura máxima. Usada y revisada.

Precio a consultarSin stock
Consultar disponibilidad919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Alta eficiencia · control AUTO
  • 1 × 230 V · 50/60 Hz
  • Altura máx. 7 m
  • Cuerpo de PA6.6-GF30 %
Todos los códigos de esta unidad3
Referencia Immergas
3.025719
Modelo
UPM3 AUTO L 15-70 ICHS
Otro código de la unidad
98808840

Las listas de recambios y dos tiendas dan el 3.025719 como grupo hidráulico, y la UPM3 aparte (1.035968). Nuestro taller lo tiene confirmado como esta bomba.

  • Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
  • Reacondicionada y probadaGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es el circulador electrónico de alta eficiencia que mueve el agua por el circuito de la caldera. Es la versión AUTO: según el manual de Grundfos, regula su funcionamiento por sí misma, sin señal de la caldera.

Compruébalo en tu bomba
  1. Mira la etiqueta: debe poner Grundfos UPM3 AUTO L 15-70 ICHS y el PN 98808840. Busca también la referencia 3.025719.
  2. Si la tuya trae otros códigos (1.038161, 3.025935 o 98825373), dínoslo: aún no sabemos si son la misma pieza.
  3. Comprueba que pone AUTO y que el cuerpo es de plástico: hay versiones PWM y con cuerpo de hierro fundido.
  4. Si tu caldera es una Victrix TT 24, Tera o EXA 28 1 ErP, nuestro taller tiene confirmada esta bomba. Para otra, envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera.
Códigos de esta pieza
3.025719Confirmada por nuestro taller. Aparece como «Hydraulic group» en una copia de lista de recambios de distribuidor (vipsgas.cz)
98808840En la etiqueta: PN de Grundfos, confirmado por nuestro taller
P2160916Marcado en la bomba, confirmado por nuestro taller
1.035968«Pump UPM3» (pos. 118) en las listas de la EXA 28 1 ErP y la EXA 24 111D; sin variante. No confirmado como esta bomba
98825373PN de Grundfos para la misma designación; sin fuente citada en esta ficha; no confirmado
1.038161 (antes 1.035968)Misma designación según un anuncio de eBay; Coris Technical lo da como 15-75. No confirmado
3.025935 (antes 3.023221)Código Immergas de una UPM3 15-70 130 ICHS según SM Ricambi; tecnofrasca.it lo da como UPM3 7 mca modulante, anterior al 3.032702. No confirmado
No la confundas con
  • UPM3 con control PWMVersión que la caldera controla con una señal · Esta es AUTO: no necesita señal
  • UPM4S 15-60 (3.033519)Bomba de la Victrix Tera V2 y la Victrix Extra · Otra bomba
  • UPM3 AUTO L 15-75 130Otra variante de la UPM3 · Otra designación: 15-75 y cuerpo de 130 mm

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Immergas VITRIX TT24 (Victrix TT 24, 24 TT ErP, 24 kW TT Plus)Confirmada por nuestro taller
  • Immergas VITRIX TERA (Victrix Tera)Confirmada por nuestro taller
  • Immergas Victrix EXA 28 1 ErPConfirmada por nuestro taller · también en una copia de lista de recambios de distribuidor (3.025719, grupo hidráulico)
Por confirmarPor confirmar
  • Victrix EXA 24 (EXA 24 ErP)3 fuentes con el 3.025719 como grupo hidráulico (SATCRM, Piese Centrale, lista 111D, que da la UPM3 aparte: 1.035968); 1 con el 1.038161 (ivp.ro, como UPM3 15-75)
  • Victrix Intra 26 kW MiniSin fuente firme; citada con el código 1.038161
  • Victrix Zeus 26 ErPSin fuente firme; citada con el código 1.038161
  • Victrix 12, 28, 32 y 35 kW TT1 fuente, con el 3.025935; tecnofrasca.it lo lista como UPM3 7 mca modulante, otra variante: no suma
  • Zeus Superior 26 y 32 ErP2 fuentes con el 3.025935 (SM Ricambi; Ricambi per Caldaie, por familia); tecnofrasca.it lo da como modulante, otra variante: no suma
  • Maior 28 y 35 TT2 fuentes con el 3.025935 (SM Ricambi; Ricambi per Caldaie, por familia); tecnofrasca.it lo da como modulante, otra variante: no suma
  • Hercules Condensing 26 y 32 ErP2 fuentes con el 3.025935 (SM Ricambi; Ricambi per Caldaie, por familia); tecnofrasca.it lo da como modulante, otra variante: no suma
No sirve para
  • Victrix Tera V2 y Victrix ExtraLleva otra: 3.033519 (Grundfos UPM4S 15-60)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Control
AUTO: interno, sin señal externa (manual Grundfos)
Alimentación
1 × 230 V +10 % / −15 % · 50/60 Hz (manual Grundfos)
Altura máxima
7 m (código 70, manual Grundfos)
Conexión
Código 15: R ½ / G 1 (manual Grundfos)
Presión mínima de entrada
0,05 bar a 75 °C · 0,5 bar a 95 °C · 1,08 bar a 110 °C (manual Grundfos)

Marcados de esta unidad

Tipo de repuesto
Hidráulicos
Subcomp. bomba
UPM3 AUTO L 15-70 1CHS · alta eficiencia
Subcomp. hidráulico plástico
PA6.6-GF30%
Aplicación indicada en inventario
VITRIX TT24 · VITRIX TERA · VICTRIX EXA 28 1 ERP

Síntomas de que puede fallar

Lo que revisa el técnico
Los radiadores no calientan aunque la caldera enciende.

Purga el aire del circuito y comprueba que la bomba arranca.

La bomba no arranca después de un tiempo parada.

El rotor puede estar agarrotado: que un técnico lo revise antes de cambiarla.

Ruido o vibración en la zona de la bomba.

Puede haber aire o poca presión en el circuito: mira el manómetro y purga.

Gotea entre el motor y el cuerpo.

Comprueba si el agua sale de la bomba o de una tuerca o junta cercana.

La caldera se bloquea por falta de circulación.

Comprueba que la bomba gira y que no hay aire en el circuito.

Preguntas frecuentes

8 preguntas

¿Sirve para mi caldera?

Sí: nuestro taller ha confirmado esta bomba para las Victrix TT 24, Tera y EXA 28 1 ErP. Para otra, envíanos desde Contacto una foto de la placa de tu caldera y de la etiqueta de tu bomba.

¿Es la misma que la 1.035968, la 1.038161 o la 3.025935?

No está confirmado. La lista de la EXA 28 1 ErP da la UPM3 como 1.035968, sin variante. Un anuncio de eBay une el 1.035968 y el 1.038161 a la UPM3 AUTO L 15-70 ICHS; Coris Technical da el 1.038161 como 15-75 de 6 mca. SM Ricambi vende la UPM3 15-70 130 ICHS con el 3.025935 (Victrix TT 24, Tera 28 y Tera VIP). Esas tiendas no citan el 3.025719.

¿Qué diferencia hay con la UPM3 15-70 130 ICHS?

En el manual de Grundfos, «130» indica cuerpo de hierro fundido de 130 mm. La etiqueta de esta bomba indica cuerpo de plástico PA6.6.

¿Necesita una señal de la caldera?

No. Es la versión AUTO: según el manual de Grundfos, regula su funcionamiento por sí misma. Si tu bomba es PWM, controlada por la caldera, es otra pieza.

¿Y si mi Victrix Tera es una V2?

Nuestro taller ha confirmado esta UPM3 para la Victrix Tera. Una fuente da para la Tera V2 y la Victrix Extra otra bomba, la 3.033519 (Grundfos UPM4S 15-60): si la tuya es V2, compara su placa y la etiqueta de tu bomba.

¿Por qué el 3.025719 figura como «grupo hidráulico» y qué código lleva la UPM3?

Lo dan así las listas de la EXA 28 1 ErP («Hydraulic group») y la EXA 24 111D, SATCRM y Piese Centrale. La UPM3 va aparte: «Pump UPM3» 1.035968 (pos. 118); el «Pump group» 3.025992 (pos. 59) no dice si la incluye. Ninguna fuente explica el motivo ni da la variante. Nuestro taller lo confirma como esta bomba.

¿Cuál es la referencia de esta bomba?

3.025719 · UPM3 AUTO L 15-70 ICHS

¿Qué incluye la pieza?

El conjunto mostrado en las fotografías de esta ficha.

Cómo hemos verificado esta ficha

Grundfos UPM3 AUTO L 15-70 ICHS

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Las listas de la EXA 28 1 ErP (confirmada por nuestro taller) y la EXA 24 dan el 3.025719 como grupo hidráulico y la UPM3 aparte (1.035968). Otras tiendas dan el 1.038161 y el 3.025935 (tecnofrasca.it: UPM3 7 mca modulante, anterior al 3.032702).
