Bomba Grundfos UPS15-50 AO HB Immergas – Ref. 59905503: Conjunto completo · primer plano centrado de identificación

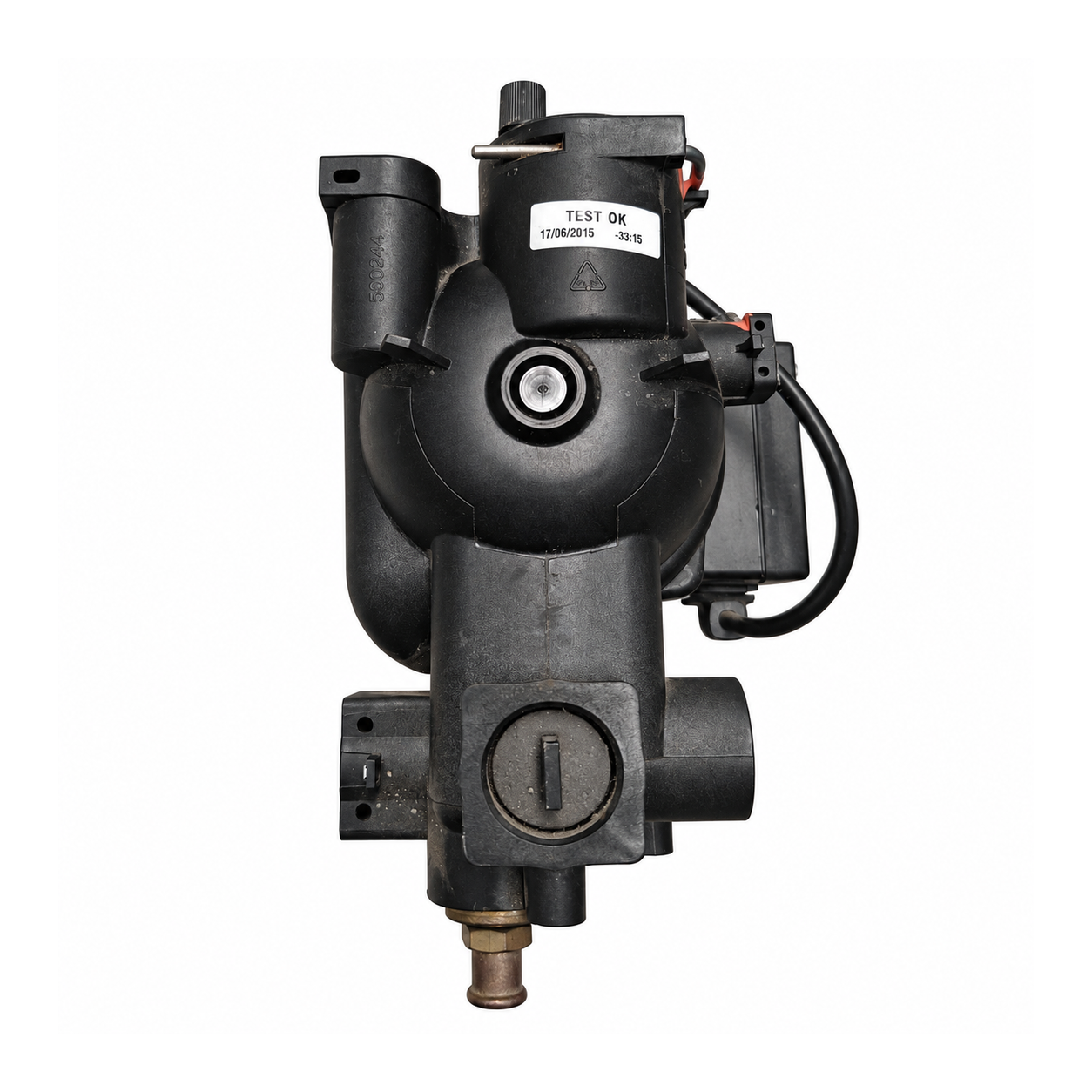

Bomba Grundfos UPS15-50 AO HB Immergas – Ref. 59905503: Segunda vista de la pieza

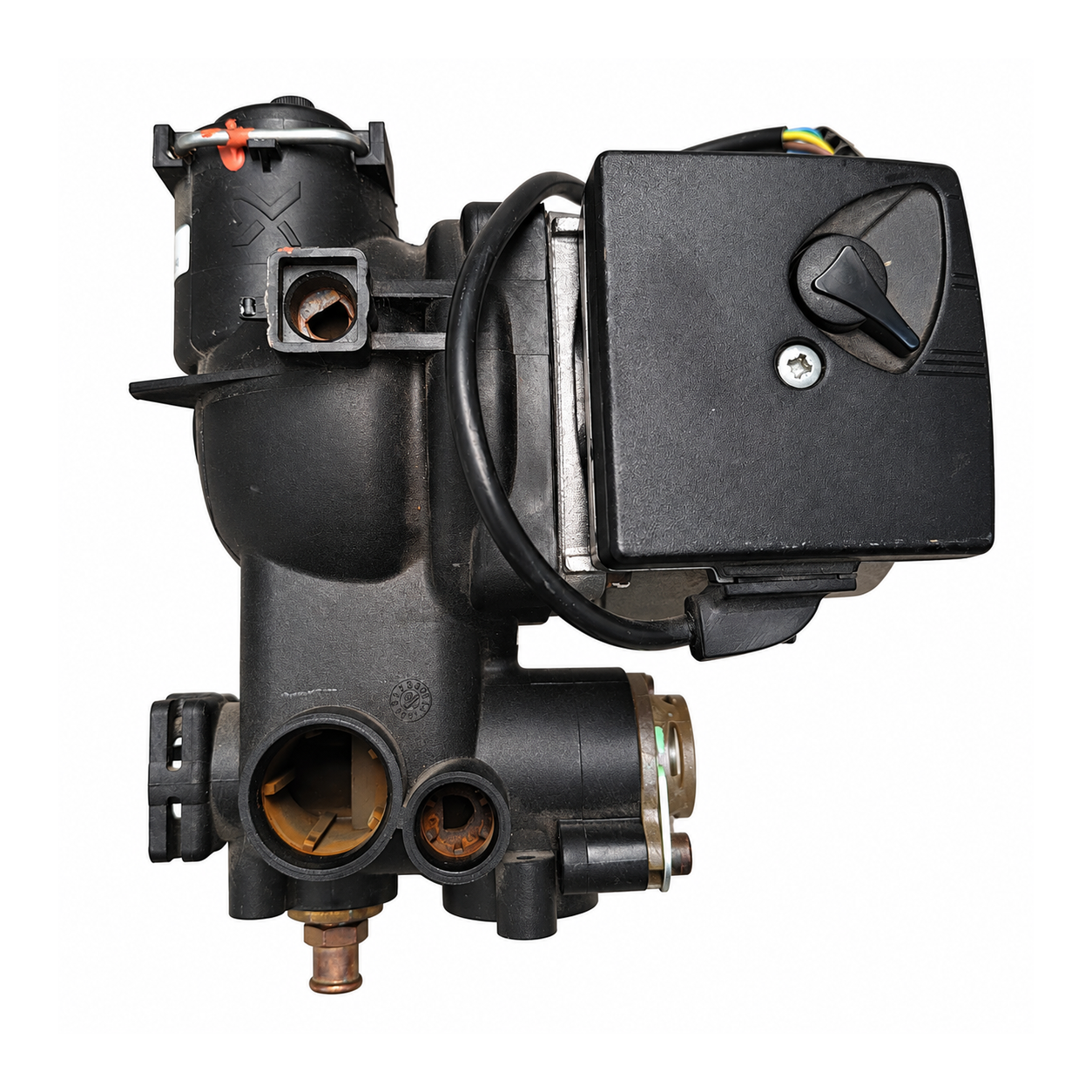

Bomba Grundfos UPS15-50 AO HB Immergas – Ref. 59905503: Vista del cuerpo hidráulico

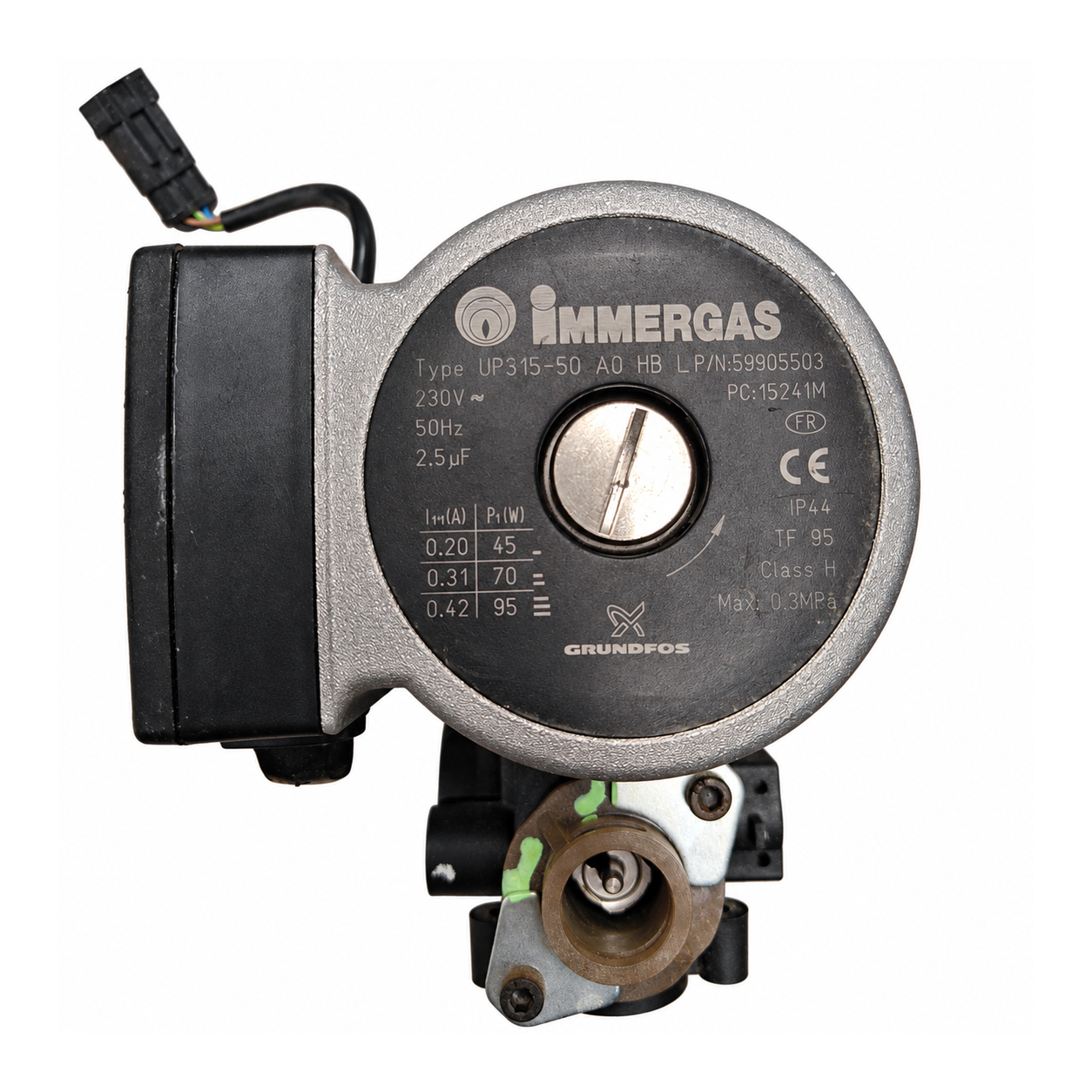

Bomba Grundfos UPS15-50 AO HB Immergas – Ref. 59905503: Vista frontal del conjunto
GrundfosFotos de esta unidad
1 / 4

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaGrundfosCompatibilidad confirmada

Bomba Grundfos UPS15-50 AO HB Immergas – Ref. 59905503

Referencia Grundfos59905503

Bomba circuladora Grundfos UPS15-50 AO HB (ref. 59905503) para la Immergas Eolo Eco 24, compatibilidad confirmada por nuestro taller: 3 velocidades de 45/70/95 W, 230 V · 50 Hz, condensador de 2,5 µF. El catálogo Immergas da para el grupo Eolo Eco el circulador 1.012931. Usada y revisada.

Precio a consultarSin stock
Consultar disponibilidad919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 3 velocidades: 45 / 70 / 95 W
  • 230 V · 50 Hz
  • Condensador de 2,5 µF
  • IP44 · clase H
Todos los códigos de esta unidad2
Referencia Grundfos
59905503
Modelo
UPS 15-50 AO HB

Un distribuidor lista el 3.020560 como «Gruppo pompa 5mca Compact Block Grundfoss per Star kW», no como circulador suelto.

  • Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
  • Reacondicionada y probadaGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es el circulador que mueve el agua de calefacción entre la caldera y los radiadores. Nuestro taller la confirma para la Immergas Eolo Eco 24.

Compruébalo en tu bomba
  1. Comprueba que la etiqueta dice Grundfos UPS15-50 AO HB (o el modelo A0 HB L) y que tiene 3 velocidades.
  2. Mira si tu bomba lleva un código Immergas y compáralo con el 1.012931 (grupo Eolo Eco); algunas tiendas dan el 3.018467 o el 3.020560.
  3. Compara los datos: 45/70/95 W, 0,20/0,31/0,42 A y condensador de 2,5 µF.
  4. Si tu caldera es una Immergas Eolo Eco 24, nuestro taller ya ha confirmado esta bomba. Si es otro modelo, envíanos desde Contacto una foto de la etiqueta de la bomba y otra de la placa, o llámanos al 919 931 595.
Códigos de esta pieza
59905503Número Grundfos de esta bomba; confirmado por nuestro taller
1.012931 · IMM1012931Código del grupo Eolo Eco (catálogo y 2 despieces, pos. 3, que lista también el 1.015199); 1 tienda lo nombra «Circolatore Grundfos UPS 15-50»
UPS15-50 AO HBDesignación marcada en la etiqueta; confirmada por nuestro taller
UPS15-50 A0 HB LModelo de la bomba; confirmado por nuestro taller
1524IMCódigo marcado en la bomba; confirmado por nuestro taller
3.018467Posible código Immergas, según 2 tiendas (Eolo E80); una tienda checa lo describe como bomba con válvula de tres vías; no confirmado
3.020560Posible código Immergas para la Star 24 3E, según 3 tiendas; no confirmado
No la confundas con
  • 96974112 (UPS 15-50 A0 HB)Bomba que 1 fuente da para la Eolo Star 24 3E · Otro número; ninguna fuente los iguala
  • Immergas 1.1630Grundfos UPS 15-50 de 1 velocidad · Condensador de 2 µF; esta tiene 3 velocidades y 2,5 µF
  • 1.012932Circulador con degasatore «sopra-sotto» (Maior, Superior) · Otro código; no es el del grupo Eolo Eco
  • 1.017111Motor del circulador (pos. 135, Eolo Eco 24 KW) · Es el motor, no la bomba completa
  • 1.015561Otro «Circolatore Grundfos UPS 15-50» de un distribuidor · El nombre no basta: compara el código

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Immergas Eolo Eco 24Confirmada por nuestro taller · catálogo y 2 despieces Immergas (grupo Eolo Eco): 1.012931
Por confirmarPor confirmar
  • Immergas Maior (grupo MA)3 fuentes (catálogo, FBingros y SATCRM), para el 1.012931; ninguna cita el 59905503
  • Immergas Superior (grupo SU)2 fuentes (catálogo Immergas y FBingros), para el 1.012931
  • Immergas Zeus Eco1 fuente (catálogo Immergas, grupo EC), para el 1.012931; una lista de recambios de la Zeus Eco da el 1.014819 («Circolatore 43-15»)
  • Immergas Eolo E802 tiendas, para el 3.018467; una la llama «UPS15-50 A0 HB L»
  • Immergas Eolo Star 24 3E y Nike Star 24 3E3 tiendas dan el 3.020560, otro código que el 1.012931; otra, la 96974112
No sirve para
  • Immergas Avio 21/24 Maior, Zeus 21/24 Maior y Zeus 21/24/27 SuperiorLlevan otro circulador: 1.010636 (UPS 1560 AO), según el catálogo Immergas
  • Immergas Hercules 24/27Lleva otro circulador: 1.013075 (UPS 1550), según el catálogo Immergas
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Bomba
Grundfos UPS15-50 AO HB
Velocidad I
45 W · 0,20 A
Velocidad II
70 W · 0,31 A
Velocidad III
95 W · 0,42 A
Alimentación
230 V · 50 Hz
Condensador
2,5 µF
Protección
IP44 · aislamiento clase H
Temperatura del agua
Hasta 95 °C (TF95)
Conexiones y presión máxima
Sin dato: compruébalas en tu bomba
Circulador Eolo Eco 24-28
3 velocidades con regulador eléctrico; condensador incluidoManual Immergas

Características y marcados técnicos

Condensador marcado
2,5 uF
Corriente / potencia I
0,20 A / 45 W
Corriente / potencia II
0,31 A / 70 W
Corriente / potencia III
0,42 A / 95 W
Clase marcada
H

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Tipo de repuesto
Bombas
Alimentación
230 V~; frecuencia: 50 Hz
Corriente/P1
0,20 A/45 W; 0,31 A/70 W; 0,42 A/95 W
Aplicación indicada en inventario
EOLO ECO 24

Síntomas de que puede fallar

Lo que revisa el técnico
Los radiadores se quedan fríos aunque la caldera enciende.

Comprueba que la bomba arranca al pedir calefacción, en qué velocidad está y que el circuito tiene presión.

La bomba hace ruido o vibra.

Purga el aire: el manual Immergas indica aflojar el tapón delantero con el motor en marcha y reapretarlo. Si sigue, revisa el rotor y los cojinetes.

No arranca después del verano.

Con la caldera sin corriente, comprueba si el eje gira. Si está bloqueada, el manual Immergas indica quitar el tapón delantero y girar el eje con un destornillador.

Gotea agua por la bomba.

Revisa las juntas de las conexiones; si la fuga sale del cuerpo o del motor, hay que cambiarla.

La caldera se bloquea por sobrecalentamiento.

El manual Immergas lo describe como circulación insuficiente: comprueba que la bomba gira y que no hay aire en el circuito.

Preguntas frecuentes

9 preguntas

¿Sirve para mi caldera?

Sí, si es una Immergas Eolo Eco 24: nuestro taller ha confirmado esta bomba para ella. Si tu caldera es otra, envíanos desde Contacto una foto de su placa y de tu bomba, o llámanos al 919 931 595.

¿Cuál es su código Immergas?

El catálogo y dos despieces Immergas del grupo Eolo Eco dan el 1.012931 («Circolatore 15-50», pos. 3), que una tienda nombra «Circolatore Grundfos UPS 15-50» (fuera de producción). Ninguna de esas fuentes cita el 59905503: compara tu etiqueta.

¿Es la misma que la 96974112?

No consta. 1 fuente vende con ese número una UPS 15-50 A0 HB para la Eolo Star 24 3E, pero ninguna la iguala con la 59905503.

¿Y para la Eolo E80 o la Star 24 3E?

No consta. Dos tiendas dan para la Eolo E80 el 3.018467; una de ellas la llama «UPS15-50 A0 HB L», el modelo de nuestro taller. Tres dan el 3.020560 (una, como UPS 15-50 de 95 W) para la Eolo y la Nike Star 24 3E. En lo leído no aparece el 59905503.

¿Qué dice el despiece de la Eolo Eco 24?

Dos despieces de la Eolo Eco (series 07/08/01 y 17/11/03, sin kW) dan el 1.012931 en la pos. 3, que lista también el 1.015199 («Circolatore 15-5-3»), no validado. El de la Eolo Eco 24 KW (serie desde 14/06/07) da en la pos. 135 el motor, 1.017111, y su texto leído acaba en la pos. 178 sin el 1.012931: no es concluyente.

¿Qué otras Immergas llevan el 1.012931?

Según el catálogo Immergas, las Eolo Eco, Zeus Eco, Maior y Superior (Maior: 3 fuentes; Superior: 2), y ninguna cita el 59905503; para la Zeus Eco, otra lista da el 1.014819. Las Avio y Zeus Maior y la Zeus Superior llevan el 1.010636 (UPS 1560 AO) y la Hercules 24/27 el 1.013075 (UPS 1550).

¿Puedo cambiarla yo mismo?

Mejor con un técnico: hay que cortar la corriente, vaciar el circuito y purgarlo al terminar. Antes, comprueba que coinciden el modelo, las velocidades y las conexiones.

¿Cuál es la referencia de esta bomba?

59905503 · UPS 15-50 AO HB

¿Qué alimentación necesita?

230 V a 50 Hz.

Cómo hemos verificado esta ficha

Grundfos UPS 15-50 AO HB

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma la bomba, sus códigos (59905503, modelo, 1524IM) y su uso en la Eolo Eco 24. Fuera del taller, 3 orígenes (catálogo Immergas y dos despieces del grupo Eolo Eco) dan el circulador 1.012931, que una tienda nombra «Circolatore Grundfos UPS 15-50»; ninguno cita el 59905503: su código Immergas exacto sigue por confirmar.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Immergas; las marcas se citan para indicar compatibilidad.
