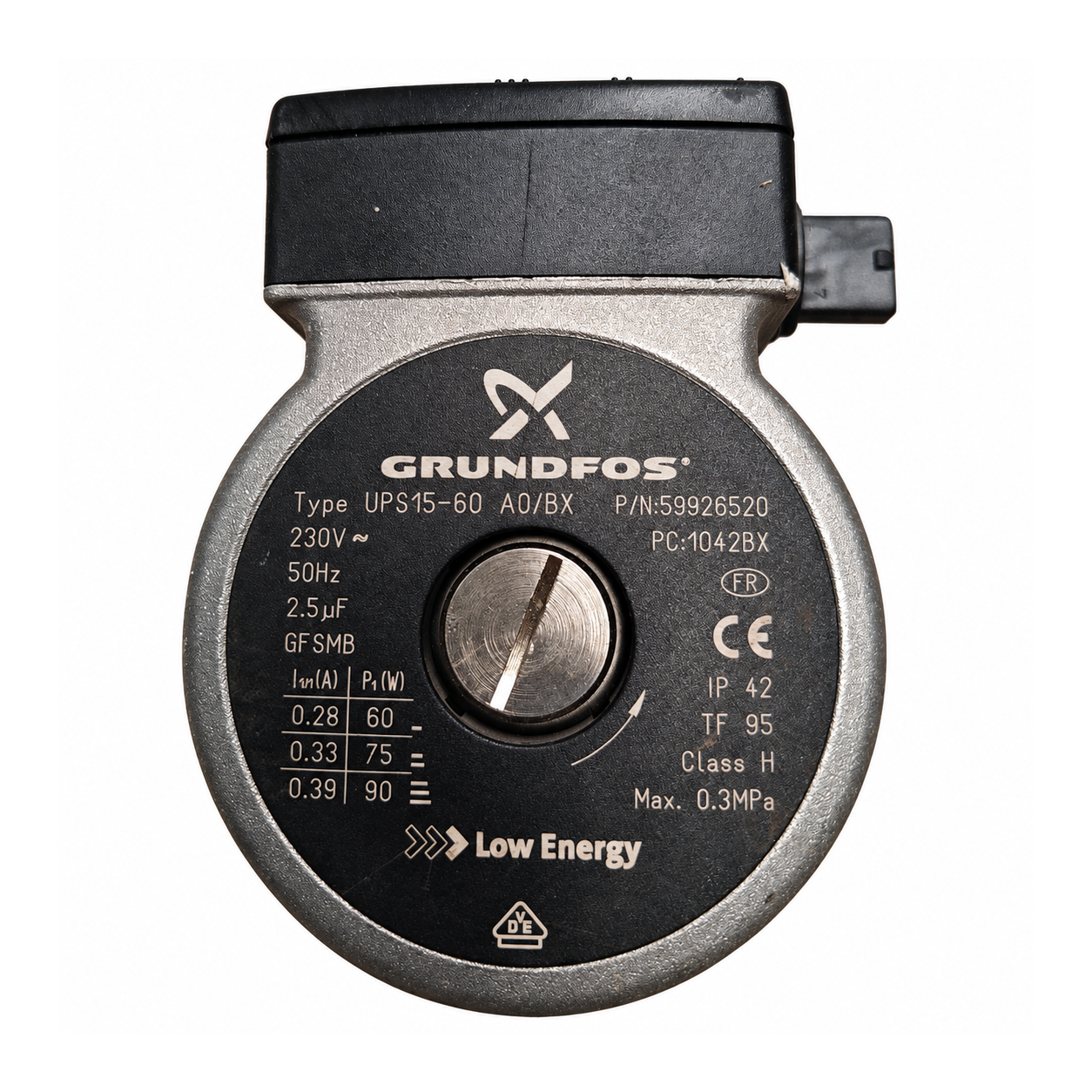

Bomba circuladora Grundfos UPS15-60 AO/BX · 59926520 para Baxi Roca Novanox Platinum 24/24F: Segunda vista de la pieza

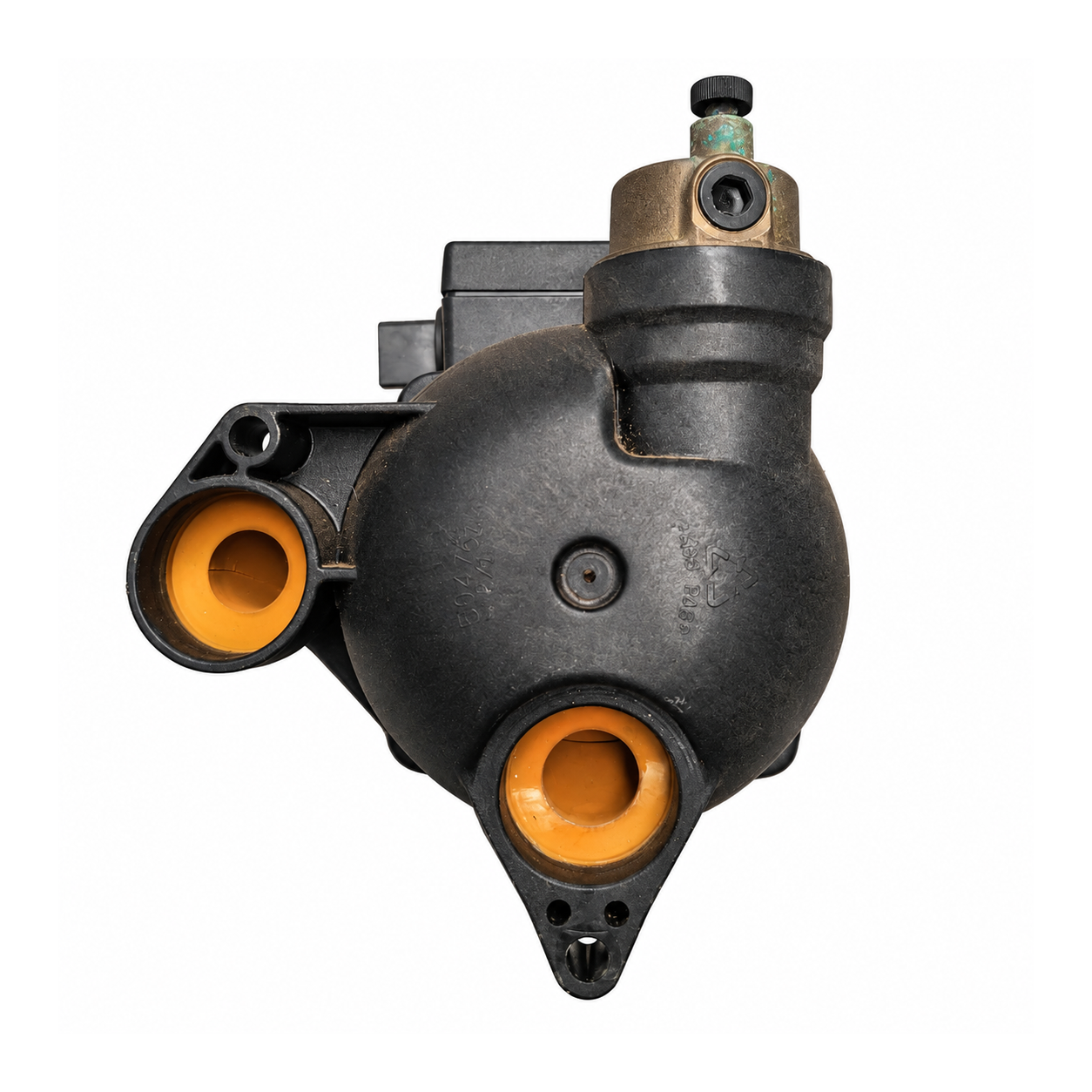

Bomba circuladora Grundfos UPS15-60 AO/BX · 59926520 para Baxi Roca Novanox Platinum 24/24F: Vista del cuerpo hidráulico

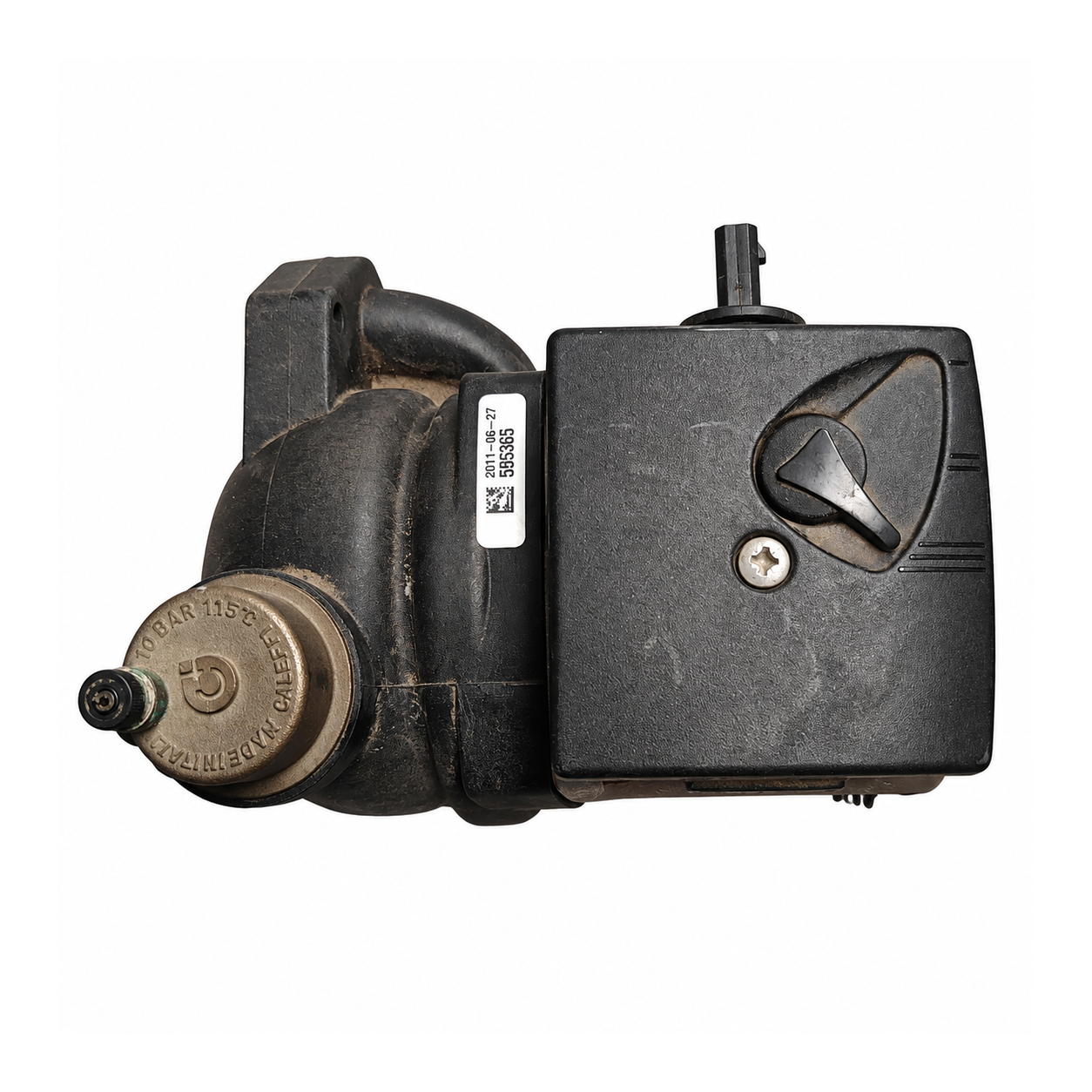

Bomba circuladora Grundfos UPS15-60 AO/BX · 59926520 para Baxi Roca Novanox Platinum 24/24F: Vista posterior y conexiones

GrundfosFotos de esta unidad

1 / 4

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.

GrundfosCompatibilidad confirmada

Bomba circuladora Grundfos UPS15-60 AO/BX · 59926520 para Baxi Roca Novanox Platinum 24/24F

Referencia Grundfos59926520

La 59926520 es la bomba circuladora Grundfos UPS15-60 AO/BX (230 V, 3 velocidades) que nuestro taller ha confirmado para la Baxi Roca Novanox Platinum 24/24F. Usada y revisada; lleva también marcado 1042BX.

Precio a consultarSin stock

Consultar disponibilidad919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Grundfos UPS15-60 AO/BX
59926520 · 1042BX
230 V · 50 Hz · 60/75/90 W
Novanox Platinum 24/24F

Todos los códigos de esta unidad2

Referencia Grundfos: 59926520
Modelo: UPS15-60 AO/BX

El modelo aparece escrito «AO/BX» (letra O) y «A0/BX» (cero) en nuestros datos; es la misma bomba. Ninguna fuente externa leída explica qué designa cada código.

Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

5 pasos

La bomba circuladora mueve el agua por el circuito de la caldera. Esta Grundfos UPS15-60 lleva selector de tres velocidades. La ficha técnica de la familia UPS 15-60 describe pérdida de rendimiento por bloqueo de aire y, con el eje en plano vertical, que el cojinete superior puede trabajar en seco, con ruido y posible fallo de la bomba.

Compruébalo en tu bomba

Mira la etiqueta de tu bomba: debe decir Grundfos UPS15-60 AO/BX y llevar marcado 59926520. Esta unidad marca además 1042BX.
Compara los datos de la etiqueta: 230 V, 50 Hz, condensador de 2,5 µF, 60/75/90 W según la velocidad, IP42, clase H y TF95.
No te quedes solo con «UPS 15-60»: comprueba AO/BX y el 59926520. La UP 15-50 AO 2V (125568728) es otra bomba, de 2 velocidades. La UP 15-60 AO 3V (125568751) tiene un nombre parecido, pero figura para otra caldera: no la des por equivalente.
Comprueba en la placa de la caldera que es una Baxi Roca Novanox Platinum 24/24F, el modelo que nuestro taller ha confirmado.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

59926520	Código principal marcado en la bomba
UPS15-60 AO/BX	Modelo Grundfos marcado (en nuestros datos también «A0/BX», con cero)
1042BX	Otro código marcado de esta unidad

No la confundas con

125568728Bomba Roca UP 15-50 AO 2V que Suner, SATCRM y Repuestos SAT dan para la Novanox 24/24 F (V.0 / V.00; «hasta 2022» según Repuestos SAT) · Es una UP 15-50 de 2 velocidades, no la UPS15-60 AO/BX
7801354Circulador «UPMO 15-60» de la lista oficial de recambios de Baxi para la PLATINUM 24/24F GN (pos. 072). Dos tiendas con el mismo texto dicen que sustituye a la 125568728 y a la 125568751 y lo dan también para la Novanox 24/24F · Ninguna fuente lo une al 59926520 ni a la UPS15-60 AO/BX: es un candidato a comparar, no una equivalencia confirmada
125568751Bomba UP 15-60 AO 3V que Arbo/Suner y Repuestos SAT dan para la Novanox 28/28F (Recambios Resan: «Novanox») · Mismo número 15-60 y 3 velocidades en el nombre, pero no cita Grundfos ni el 59926520 y es otra caldera: no la damos por equivalente
248042Código Baxi de una bomba Grundfos UPS 15-60 AO «Special» para la Platinum 24HE Combi (una tienda británica) · Es la variante «AO Special» de otra caldera; no cita AO/BX ni el 59926520
RC125158600Bomba «15-60» de Roca que Suner da para la Platinum Compact 24/24F GN (V.1) · La lista no cita Grundfos ni el 59926520: no la damos por equivalente
96281471Número de producto Grundfos de la UPS 15-60 130 (ficha oficial) · En el texto que pudimos leer, la ficha no cita 59926520, AO/BX ni 1042BX; su apartado de compatibilidad salió vacío. No la damos por equivalente

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Roca Novanox Platinum 24/24FConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Familia UPS 15-60 130 mm (la ficha no cita AO/BX)

Alimentación de la ficha: 240 V, 1 fase, 50 Hz. Esta unidad figura a 230 V (dato del taller)Ficha UPS 15-60 en farnell.com
Cuerpo de bomba: Hierro fundidoFicha UPS 15-60 en farnell.com
Cojinete superior: CerámicaFicha UPS 15-60 en farnell.com
Juntas tóricas: EPDMFicha UPS 15-60 en farnell.com
Presión mínima de entrada: 0,5 m a 75 °C · 1,5 m a 82 °CFicha UPS 15-60 en farnell.com
Presión máxima de la familia: 10 bar (145 psig) · la placa de esta unidad marca 0,3 MPa (dato del taller)Ficha UPS 15-60 en farnell.com

Características y marcados técnicos

Alimentacion: 230 V, 50 Hz
Condensador marcado: 2,5 uF
Corriente / potencia I: 0,28 A / 60 W
Corriente / potencia II: 0,32 A / 75 W
Corriente / potencia III: 0,39 A / 90 W
Proteccion: IP42
Temperatura marcada: TF95
Clase marcada: H
Texto adicional: Low Energy / GF SMB

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado: UPS 15-60 A0/BX
Tipo de repuesto: Bombas
Condensador: 2,5 μF
I1/P1: 0,28 A/60 W; 0,33 A/75 W; 0,39 A/90 W
Aislamiento: clase H
Selector de velocidades: I/II/III
Subcomponente/cuerpo: 1,5 bar
Aplicación indicada en inventario: NOVANOX PLATINUM 24/24F

Síntomas de que puede fallar

Lo que revisa el técnico

Según la ficha técnica de la familia UPS 15-60, bombear hacia abajo en tubería vertical puede dejar aire en la bomba y bajar su rendimiento.

Antes de cambiar la bomba

Lo que revisa el técnico

Datos de la etiqueta

Compara con tu bomba: 230 V, 50 Hz, 2,5 µF, 60/75/90 W (I/II/III), IP42, clase H, TF95 y 0,3 MPa.

Eje y presión de entrada

Según la ficha de la familia UPS 15-60: eje horizontal si va en tubería horizontal y presión mínima de entrada de 0,5 m a 75 °C (1,5 m a 82 °C).

Monta con un técnico

Trabaja a 230 V y va en el circuito de agua de la caldera. Recomendamos que la monte un técnico cualificado.

Preguntas frecuentes

9 preguntas

¿Cómo identifico esta bomba y qué código debo comparar?

Busca en la etiqueta el modelo Grundfos UPS15-60 AO/BX y el código 59926520. Esta unidad marca también 1042BX. Ninguna fuente externa leída explica qué designa cada código, así que compáralos todos. El modelo se escribe AO (letra O) o A0 (cero): es la misma bomba.

¿Sirve para mi Baxi Roca Novanox Platinum 24/24F?

Sí. Nuestro taller ha confirmado esta bomba para la Novanox Platinum 24/24F. En el texto que pudimos leer de la lista oficial de recambios de Baxi (PLATINUM 24/24F GN) y de las tiendas consultadas no aparece el 59926520, así que la confirmación es la del taller. Si tu placa indica otro modelo, compara el UPS15-60 AO/BX y el 59926520.

¿Vale para la Novanox 24/24 F (V.0 o V.00)?

Por confirmar: nuestro taller ha confirmado esta bomba para la Novanox Platinum 24/24F y ninguna fuente dice si es la misma caldera que la 24/24 F. Suner (V.0), SATCRM (V.00) y Repuestos SAT dan para ella la UP 15-50 AO 2V (125568728). Un solo origen (rysat.com / repuestoscalefaccion.com) da el 7801354 UPMO 15-60. Ninguna fuente lista la UPS15-60 AO/BX ni el 59926520. Compara el modelo y el código, o envíanos por Contacto una foto de tu bomba y de la placa.

¿Qué circulador da Baxi en su lista oficial para la Platinum 24/24F y es el mismo?

La lista oficial de recambios de Baxi para la PLATINUM 24/24F GN da el circulador 7801354 «UPMO 15-60» (posición 072), pero no dice si esa caldera es la Novanox Platinum 24/24F. Ninguna fuente lo une al 59926520 ni a la UPS15-60 AO/BX. Dos tiendas con el mismo texto dicen que el 7801354 sustituye a la 125568728 y a la 125568751 y lo dan también para la Novanox 24/24F; otra lo da solo para modelos Neobit S y Victoria. Es un candidato a comparar, no un equivalente.

¿Es lo mismo que otras bombas «15-60» (96281471, 125568751, 248042)?

No lo damos por hecho. En el texto que pudimos leer, la ficha oficial de Grundfos de la UPS 15-60 130 (96281471) no cita 59926520, AO/BX ni 1042BX. Las tiendas dan la UP 15-60 AO 3V 125568751 para la Novanox 28/28F y la UPS 15-60 AO «Special» 248042 para la Platinum 24HE Combi; ninguna cita el 59926520. Compara el modelo completo y el código.

¿Qué velocidades y consumo marca esta bomba?

Selector de tres velocidades (I/II/III): 60, 75 y 90 W, con 0,28, 0,32 y 0,39 A (el inventario del taller recoge 0,33 A para la velocidad II). Marca 230 V, 50 Hz, condensador de 2,5 µF, IP42, clase H, TF95 y 0,3 MPa. Son valores del ejemplar fotografiado, no mediciones.

¿Qué debo tener en cuenta al montarla y quién debe hacerlo?

Recomendamos un técnico cualificado: la bomba trabaja a 230 V y va en el circuito de agua de la caldera. La ficha de la familia UPS 15-60 (130 mm, alojada en farnell.com) prefiere tubería vertical con bombeo ascendente; si solo puede ir en horizontal, el eje debe quedar horizontal o algo más alto en el lado del tapón de purga. Con el eje en plano vertical, el cojinete superior puede trabajar en seco, con ruido y posible fallo.

¿Cuál es la referencia de esta bomba?

59926520 · UPS15-60 AO/BX

¿Qué alimentación necesita?

230 V a 50 Hz.

Cómo hemos verificado esta ficha

Grundfos UPS15-60 AO/BX

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Pieza, códigos y caldera confirmados por nuestro taller. La lista oficial de Baxi y las tiendas leídas citan otros códigos (7801354, 125568728…), no el 59926520: nivel externo 0.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Baxi Roca; las marcas se citan para indicar compatibilidad.
