GrundfosFotos de esta unidad
1 / 4

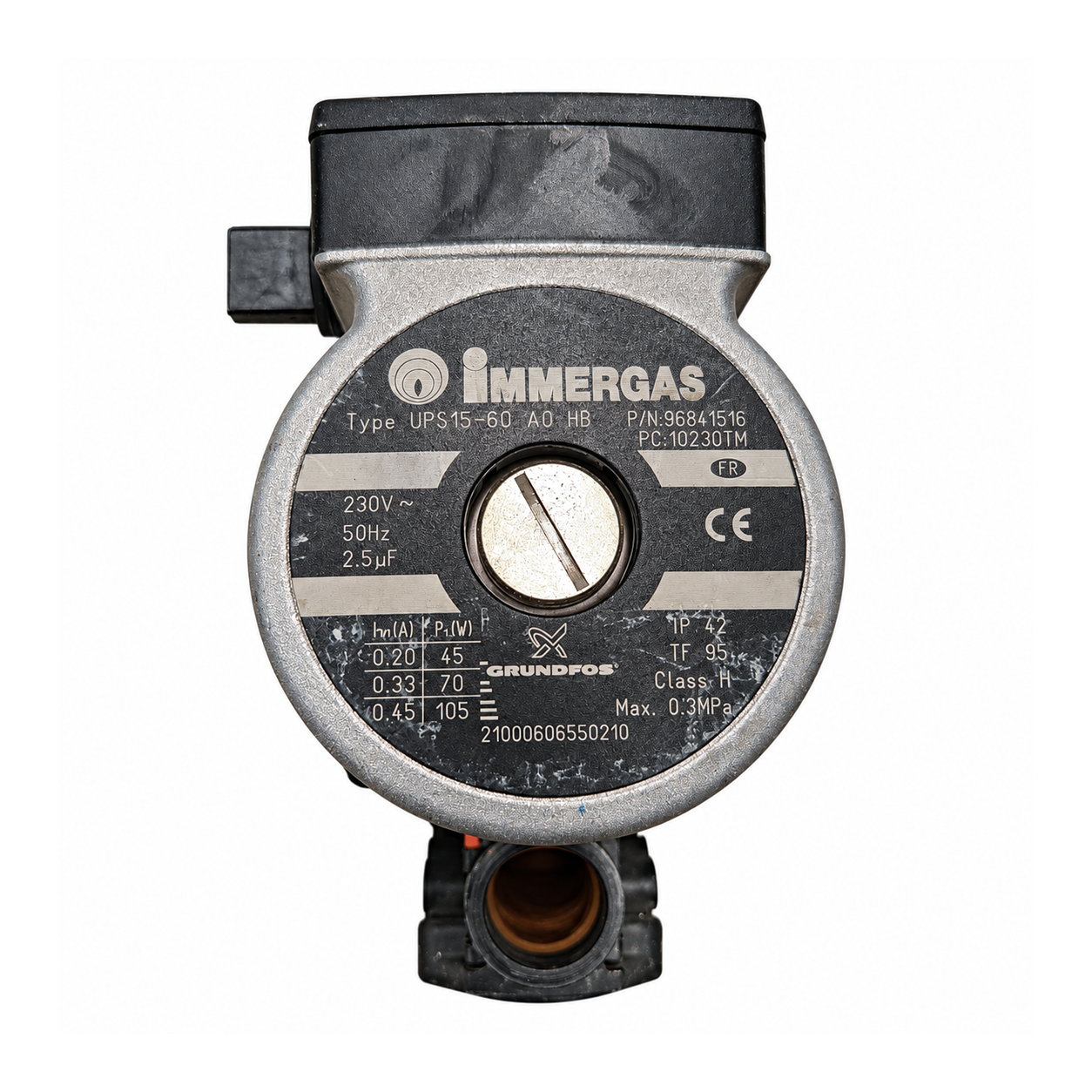

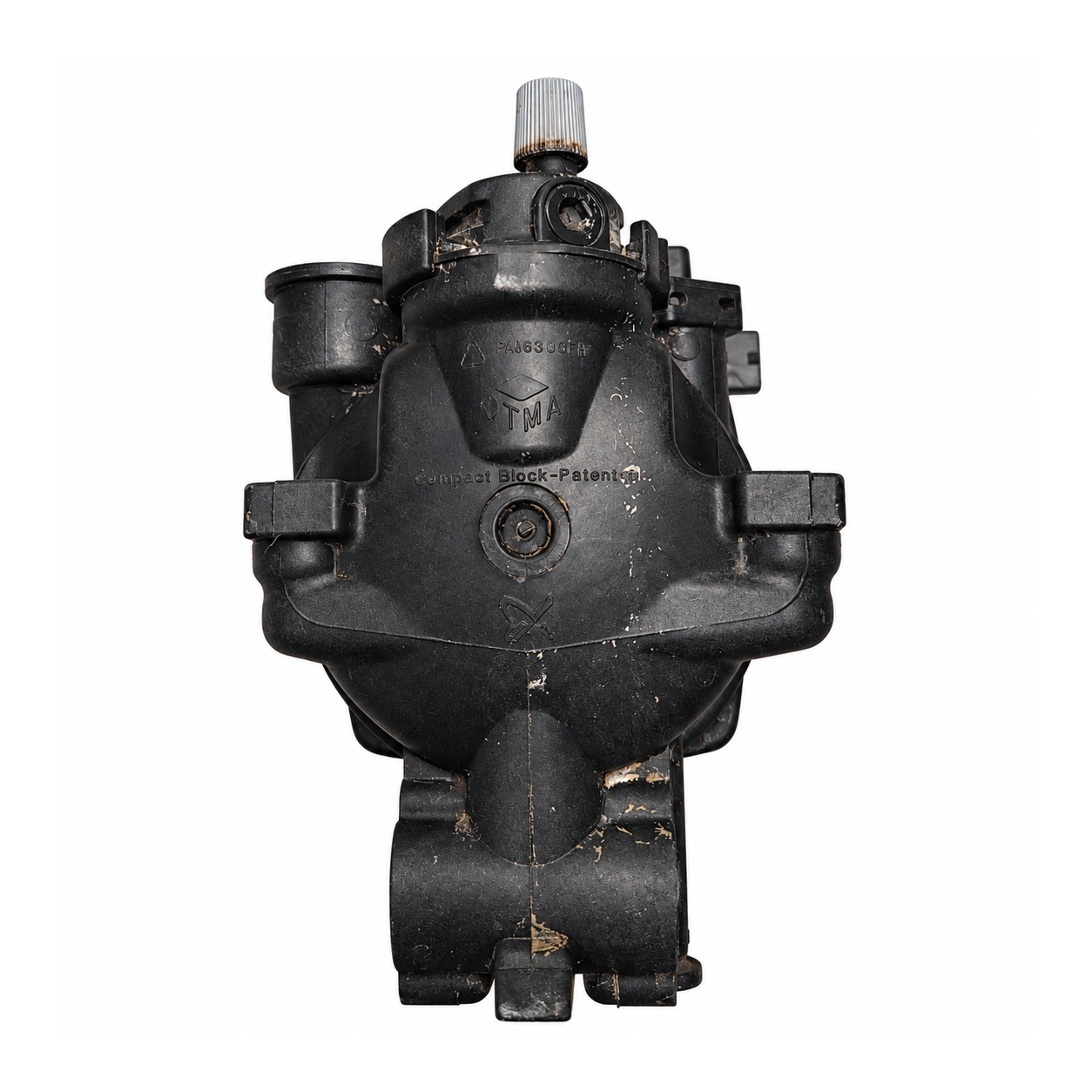

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.
Bomba Grundfos UPS15-60 A0 HB Immergas – Ref. 96841516
Referencia Immergas96841516
Bomba circuladora de calefacción Grundfos UPS15-60 A0 HB, ref. 96841516, confirmada por nuestro taller para la Immergas Victrix X 25: 3 velocidades de 45/70/105 W, 230 V y 50 Hz, condensador de 2,5 µF y hasta 3 bar. Usada y revisada.
Precio a consultarSin stock
Te confirmamos precio y plazo por teléfono o por escrito.
- 3 velocidades: 45 / 70 / 105 W
- 230 V · 50 Hz
- Condensador de 2,5 µF
- Hasta 0,3 MPa (3 bar)
Todos los códigos de esta unidad2
- Referencia Immergas
- 96841516
- Modelo
- UPS15-60 AO HB
- Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
- Reacondicionada y probadaGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu bomba
4 pasosEs el circulador que mueve el agua de calefacción entre la caldera y los radiadores. Nuestro taller la ha confirmado para la Immergas Victrix X 25. Ninguna fuente externa cita todavía esa caldera con esta bomba ni su código Immergas.
Compruébalo en tu bomba
- Comprueba que la etiqueta dice Grundfos UPS15-60 A0 HB y que la bomba tiene 3 velocidades.
- Busca en la bomba un código Immergas de formato 1.0xxxxx o 3.0xxxxx.
- Compara los datos: 45/70/105 W, 0,20/0,33/0,45 A y condensador de 2,5 µF.
- Envíanos desde Contacto una foto de la etiqueta de la bomba y otra de la placa de la caldera.
Códigos de esta pieza
| 96841516 | Número Grundfos de nuestro inventario; confirmado por nuestro taller |
|---|---|
| UPS15-60 A0 HB | Modelo marcado en la etiqueta; confirmado por nuestro taller |
| 21000606550210 · 10230TM | Marcados en la bomba; confirmados por nuestro taller |
| 1.012932 | Posible código Immergas (Grundfos UPS 15-60); no confirmado |
No la confundas con
- 1.010636Circulador 15-60 de las Immergas Avio y Zeus · 1 fuente le da 45/75/110 W; esta, 45/70/105 W. Otra la da sustituida por el kit 3.032819 (UPMO 15-70)
- UPS15-50 A0 HB y UPS15-50 A0 HB LBombas Immergas de la misma familia A0 HB · Son UPS 15-50; esta es una UPS15-60, de hasta 105 W. El manual oficial de la Nike 21 Maior S @ cita una UPS 15-50 AO
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Immergas Victrix X 25 (VITRI X 25)Confirmada por nuestro taller
Por confirmarPor confirmar
- Immergas Nike Major 24 (Nike 24 Maior)2 fuentes con 1.012932; manual oficial Immergas: UPS 15-60 AO (sin código)
- Immergas Eolo Major 24 (Eolo 24 Maior)2 fuentes, si tu bomba es la 1.012932
- Immergas Victrix 20 (Combi y Plus)2 fuentes con 1.012932; manual oficial Immergas de la serie: Grundfos 15-60 AO
- Immergas Victrix X 24 y Victrix 26Solo el motor; 1 fuente, si tu bomba es la 1.012932
No sirve para
- Immergas Victrix Zeus 25 (3.028381)Lleva otra: grupo bomba 3.027670
- Immergas Victrix Omnia 25Lleva otra: Grundfos UPM3S 15-60
- Immergas Victrix Tera 24Lleva otra: 1.047247 (Ricambi Caldaie Fast, Italia)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos verificados
- Bomba
- Grundfos UPS15-60 A0 HB
- Velocidad I
- 45 W · 0,20 A
- Velocidad II
- 70 W · 0,33 A
- Velocidad III
- 105 W · 0,45 A
- Alimentación
- 230 V · 50 Hz
- Condensador
- 2,5 µF
- Protección
- IP42 · aislamiento clase H
- Temperatura del agua
- Hasta 95 °C (TF95)
- Presión máxima
- 0,3 MPa (3 bar)
- Conexiones
- Sin dato para esta unidad: compruébalas en tu bomba
Según los manuales oficiales de Immergas
- Circulador de la Nike 24 Maior @
- UPS 15-60 AO · 3 velocidadesManual Immergas Nike Maior
- Circulador de la Victrix 20 y 27
- Grundfos 15-60 AOManual Immergas Victrix (20 y 27)
- Condensador
- El circulador ya lo lleva incorporadoManuales Immergas
Características y marcados técnicos
- Condensador marcado
- 2.5 uF
- P1 velocidades I/II/III
- 45/70/105 W
- Corriente I/II/III
- 0.20/0.33/0.45 A
- Proteccion
- IP42; TF95; Class H
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Tipo de repuesto
- Bombas
- Velocidad 1
- I1/1 0.20 A; P1 45 W
- Aplicación indicada en inventario
- -VITRI X 25
Síntomas de que puede fallar
Lo que revisa el técnicoLos radiadores se quedan fríos aunque la caldera enciende.
Comprueba que la bomba arranca al pedir calefacción, en qué velocidad está y que el circuito tiene presión.
La bomba hace ruido o vibra.
Purga el aire del circuito; si el ruido sigue, el rotor o los cojinetes pueden estar gastados.
No arranca después del verano.
El rotor puede estar agarrotado por la cal: con la caldera sin corriente, comprueba si el eje gira.
Gotea agua por la bomba.
Revisa las juntas de las conexiones; si la fuga sale del cuerpo o del motor, hay que cambiarla.
La caldera se bloquea por sobrecalentamiento.
Suele indicar que el agua no circula: confirma que la bomba gira y que no hay aire en el circuito.
Preguntas frecuentes
9 preguntas¿Sirve para mi Immergas Victrix X 25?
Sí. Nuestro taller ha confirmado esta bomba (ref. 96841516) para la Immergas Victrix X 25. Las Victrix Zeus 25 y Omnia 25 llevan otra bomba. Para otra caldera, envíanos desde Contacto una foto de su placa de características y la comprobamos.
¿Es la Immergas 1.012932?
Es posible, pero no está confirmado. Varias fuentes dan la 1.012932 como Grundfos UPS 15-60, y ninguna la une con la 96841516 ni con la denominación A0 HB. Mira si tu bomba lleva un código Immergas y lo comprobamos.
¿En qué se diferencia de la 1.010636?
1 fuente le da 45/75/110 W, y esta etiqueta indica 45/70/105 W. Además, otra fuente la da sustituida por el kit 3.032819, con otra bomba (UPMO 15-70).
¿Puedo cambiarla yo mismo?
Mejor con un técnico: hay que cortar la corriente, vaciar el circuito y purgarlo al terminar. Antes, comprueba que coinciden el modelo, las velocidades y las conexiones.
¿Qué circulador montan según Immergas la Nike 24 Maior y las Victrix 20 y 27?
Los manuales oficiales de Immergas dan un circulador UPS 15-60 AO a la Nike 24 Maior @ y Grundfos 15-60 AO a las Victrix 20 y 27. Es casi la misma denominación que esta bomba (UPS15-60 A0 HB), pero los manuales no dan código Immergas, no citan la variante HB y el de las Victrix no menciona la X 25: por eso esas calderas siguen a consultar.
¿Lleva condensador la bomba?
La etiqueta marca un condensador de 2,5 µF. Los manuales oficiales de Immergas (Nike Maior @ y Victrix 20 y 27) dicen que el circulador ya viene con condensador. Comprueba que el de tu bomba es de 2,5 µF antes de montarla.
¿Sirve para la Immergas Nike 21 Maior S @?
No es la que monta de serie: el manual oficial de esa caldera cita un circulador UPS 15-50 AO y esta bomba es una UPS15-60. Compara la designación de tu bomba con la de esta, UPS15-60 A0 HB.
¿Cuál es la referencia de esta bomba?
96841516 · UPS15-60 AO HB
¿Qué alimentación necesita?
230 V a 50 Hz.
Cómo hemos verificado esta ficha
Grundfos UPS15-60 AO HBCompatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
Nuestro taller confirma esta bomba (ref. 96841516, UPS15-60 A0 HB) para la Immergas Victrix X 25. Ninguna fuente externa cita todavía esa referencia ni esa caldera. Los manuales oficiales de Immergas dan una denominación casi igual (UPS 15-60 AO) a la Nike 24 Maior @ y a las Victrix 20 y 27, solo como modelo de circulador.
Fuentes consultadas
- Immergas: lista de recambios de la Victrix Zeus 25 (3.028381)Documentación del fabricante
- Immergas: manual de la Nike Maior @ (circulador UPS 15-60 AO en la Nike 24 Maior @)UPS 15-60 AO en la Nike 24 Maior @, UPS 15-50 AO en la Nike 21 Maior S @; el circulador ya lleva condensador
- Immergas: manual de la serie Victrix (Grundfos 15-60 AO en Victrix 20 y 27)Circulador Grundfos 15-60 AO; ya lleva condensador
- Ricambi Termotecnici (Italia): circuladores Immergas 1.012932 y 1.010636Fuente independiente
- Termo3D (Italia): 1.012932 para Nike/Eolo 24Fuente independiente
- Plynop (Chequia): UPS 15-60 130 Immergas, ficha 1.A090P con el código 1.012932Fuente independiente
- Boilerparts (Rusia): Immergas UPS 15/60, código 1.012932Fuente independiente
- Ziperone (distribuidor extranjero): 1.010636 de 45/75/110 W para Avio/ZeusFuente independiente
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Immergas; las marcas se citan para indicar compatibilidad.
