Bomba Grundfos UPS15-60 ICHS Immergas – Ref. 3.020418: Conjunto completo · primer plano centrado de identificación

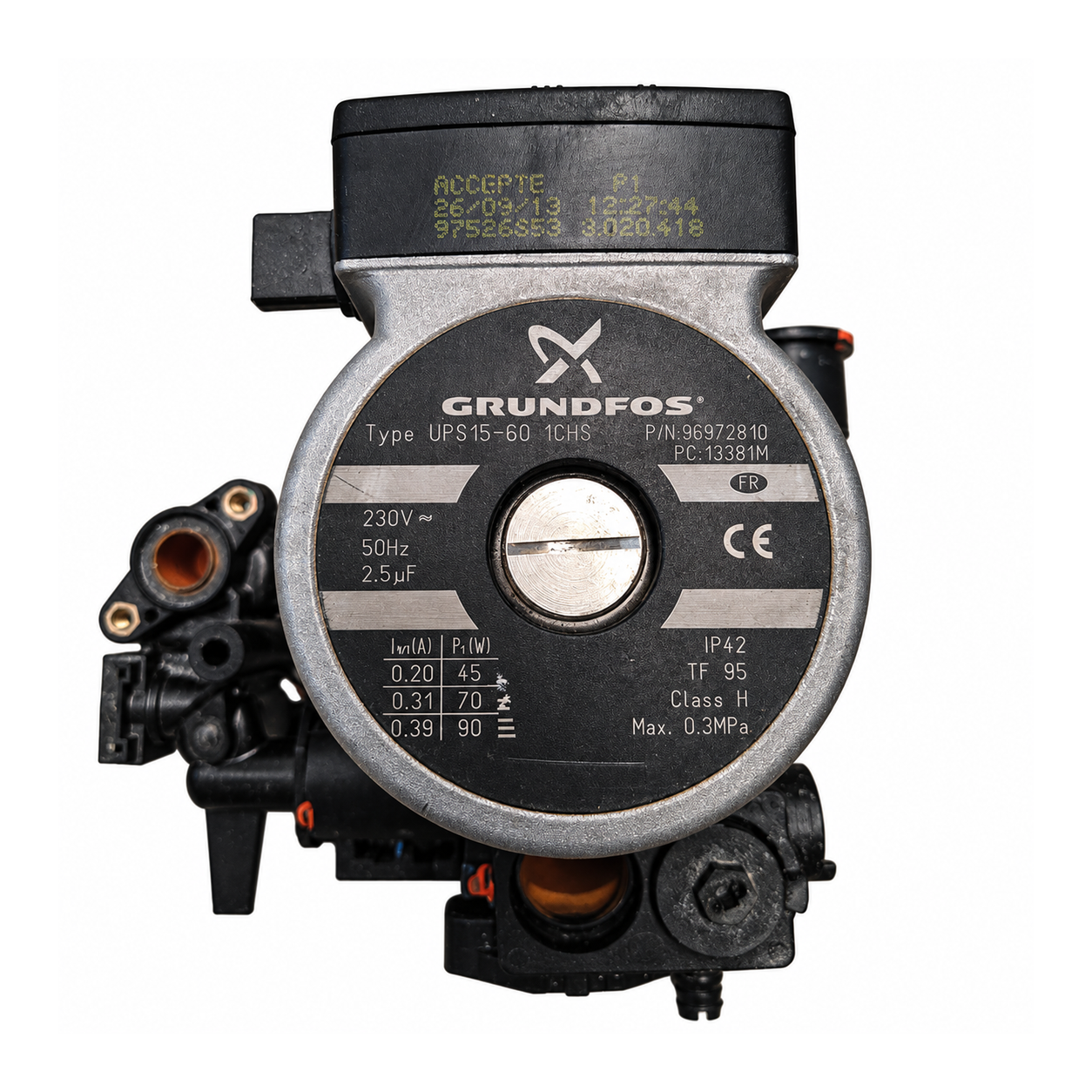

Bomba Grundfos UPS15-60 ICHS Immergas – Ref. 3.020418: Segunda vista de la pieza

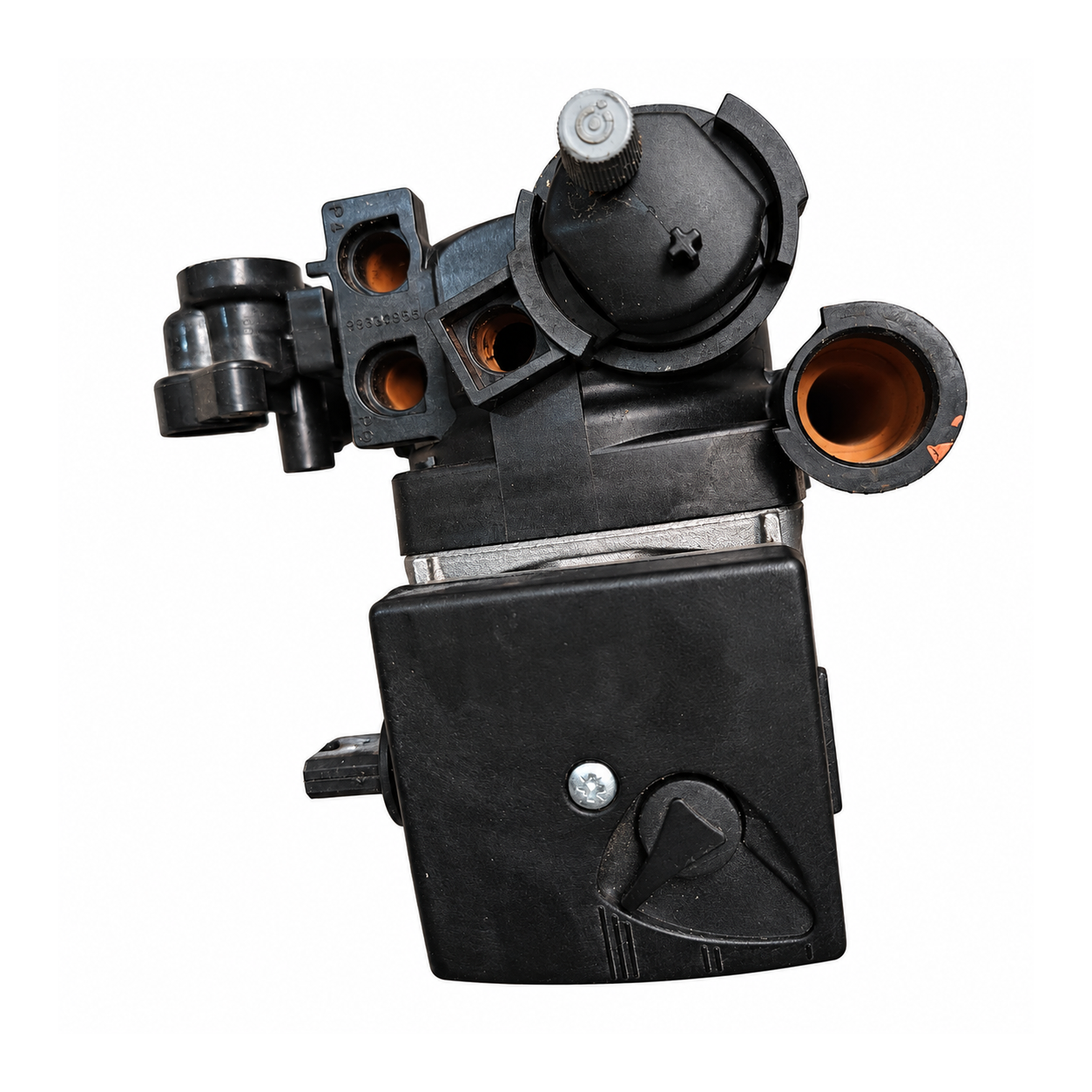

Bomba Grundfos UPS15-60 ICHS Immergas – Ref. 3.020418: Vista del cuerpo hidráulico

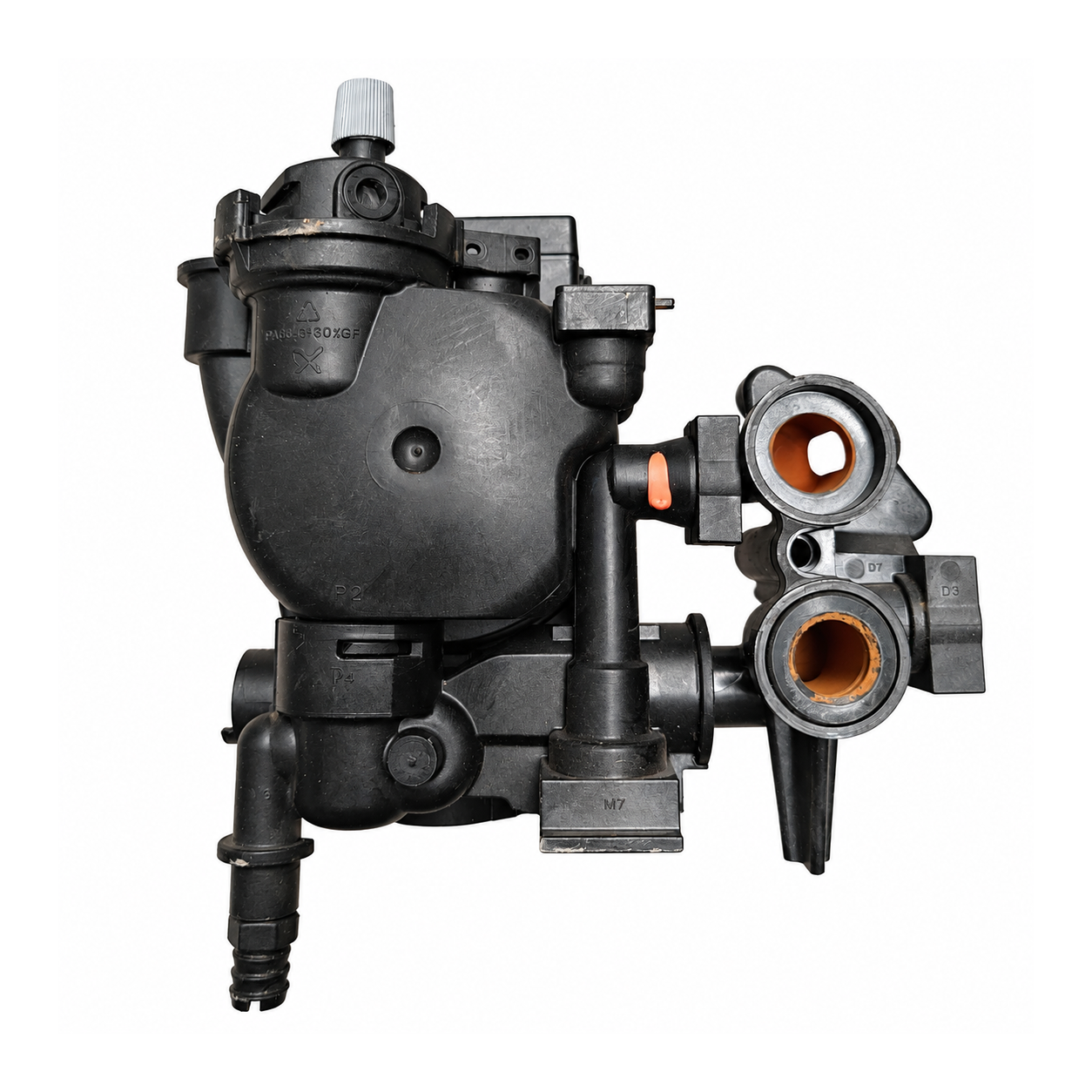

Bomba Grundfos UPS15-60 ICHS Immergas – Ref. 3.020418: Vista posterior y conexiones

GrundfosFotos de esta unidad

1 / 4

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaGrundfosCompatibilidad confirmada

Bomba Grundfos UPS15-60 ICHS Immergas – Ref. 3.020418

Referencia Immergas3.020418

Circulador Grundfos UPS15-60 ICHS con el código Immergas 3.020418 y el P/N 96972810 en la etiqueta, para calderas Immergas Victrix: confirmado por nuestro taller. Tres velocidades (45/70/90 W), 230 V · 50 Hz y hasta 3 bar. Usado y revisado.

Precio a consultarSin stock

Consultar disponibilidad919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Tres consumos: 45 / 70 / 90 W
230 V · 50 Hz
Condensador 2,5 µF
Hasta 3 bar (0,3 MPa)

Todos los códigos de esta unidad3

Referencia Immergas: 3.020418
Referencia Grundfos: 96972810
Modelo: UPS15-60 ICHS

Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
Reacondicionada y probadaGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es un circulador Grundfos UPS15-60 ICHS con el código Immergas 3.020418 y el P/N 96972810 en la etiqueta. Nuestro taller lo ha confirmado para calderas Immergas Victrix; el inventario no indica el modelo. Las tiendas dan a varios modelos Victrix otras bombas, como la 1.047247: compara siempre la etiqueta.

Compruébalo en tu bomba

Mira la etiqueta del motor de tu bomba: debe decir Grundfos UPS15-60 ICHS.
Busca el código 3.020418 o el P/N 96972810 (el 3.020417 es otro código de Immergas).
Compara los consumos: 45, 70 y 90 W a 230 V.
Si coinciden, llámanos al 919 931 595 con el modelo de tu Victrix.

Códigos de esta pieza

3.020418	Código Immergas de la etiqueta, confirmado por nuestro taller. Una lista de recambios de la Victrix Intra 26 KW lo cita como grupo hidráulico, no como bomba
96972810	P/N de Grundfos de la etiqueta, confirmado por nuestro taller · también en una tienda polaca de bombas usadas (UPS 15-60 ICHS)
1338IM	Código marcado en la etiqueta, confirmado por nuestro taller. La ficha técnica actual del taller lo da como PC; el inventario anterior daba el PC 1338M.

No la confundas con

1.047247Grundfos UPM4S 15-60 de varias Victrix, según 1 fuente · Otro modelo (UPM4S) y otro código
1.A090Grundfos UPS 15-60 de 1 velocidad de Immergas, según 1 fuente · 1 velocidad, sustituida por la 3.032819; esta etiqueta da tres consumos (45/70/90 W)
3.020417Grupo bomba (posición 3) de la lista de recambios de la Victrix Intra 26 KW (REV.2011), según 1 fuente · Otro código de Immergas; no consta que sea equivalente al 3.020418 de esta etiqueta
1.1630Circulador 15-50 (posición 115) de la misma lista, según 1 fuente · Es un 15-50, no una UPS 15-60 de tres consumos

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Immergas VITRIX (Victrix)Confirmada por nuestro taller; modelo sin indicar

No sirve para

Mythos HPLleva otra: 1.047247 (UPM4S 15-60)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Bomba: Grundfos UPS15-60 ICHS
Consumo 1: 45 W · 0,20 A
Consumo 2: 70 W · 0,31 A
Consumo 3: 90 W · 0,39 A
Velocidades: Tres: I (45 W), II (70 W) y III (90 W)Datos del taller
Alimentación: 230 V · 50 Hz
Condensador: 2,5 µF
Protección: IP42 · clase H
Clase térmica: TF95
Presión máxima: 0,3 MPa (3 bar)
Distancia entre bocas: Sin dato: mide tu bomba antes de comprar

Características y marcados técnicos

Condensador marcado: 2.5 uF
P1 velocidades I/II/III: 45/70/90 W
Corriente I/II/III: 0.20/0.31/0.39 A
Proteccion: IP42; TF95; Class H

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Tipo de repuesto: Bombas
PC: 1338M
Intensidad/potencia: 0.20 A/45 W; 0.31 A/70 W; 0.39 A/90 W
Aplicación indicada en inventario: VITRIX
Código marcado: 1338IM; 3.020418

Síntomas de que puede fallar

Lo que revisa el técnico

Tiendas italianas dan otra bomba a varios Victrix: 1.047247 (UPM4S 15-60) a Zeus 25, Tera 24, Tera 24 Plus Met y Omnia (para la Omnia, el manual oficial de Immergas describe un circulador UPM3, así que la cita de la tienda queda en duda); 3.025935 (UPM3 15-70) a Maior y Zeus Superior; 1.046466 (UPM4 15-75) a Maior TT; 3.033519 a Extra.

Otra tienda de recambios da, para otros Victrix, 3.032702 (TT 24 y Tera 24 ERP), 3.023221 (TT 24 ERP), 1.033966, 1.034021 y 1.038000 (Pro 55, 68 y 100). Nuestro taller confirma esta bomba para Victrix: comprueba que tu etiqueta dice UPS15-60 ICHS y 3.020418.

Una lista de recambios de la Victrix Intra 26 KW (REV.2011), alojada en una tienda, cita el 3.020418 como grupo hidráulico («Gruppo idraulico»), el 3.020417 como grupo bomba (posición 3) y un circulador 15-50, el 1.1630 (posición 115). Nuestro taller confirma esta bomba para Victrix: compara tu etiqueta.

Preguntas frecuentes

8 preguntas

¿Sirve para mi caldera?

Sí, si es una Immergas Victrix: nuestro taller la ha confirmado para esas calderas. Comprueba que la etiqueta de tu bomba dice UPS15-60 ICHS, 3.020418 y P/N 96972810. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta y de la placa de tu caldera, o llama al 919 931 595.

¿Sirve para mi Immergas Victrix?

Sí: nuestro taller ha confirmado esta bomba para calderas Immergas Victrix, sin indicar el modelo. Tiendas italianas dan a varios modelos otras bombas, como la 1.047247 (UPM4S 15-60) a Zeus, Tera y Omnia; para la Omnia esa cita viene solo de una tienda y está en duda, porque el manual oficial de la IE Victrix Omnia describe un circulador UPM3. Mira la etiqueta de tu bomba: debe decir UPS15-60 ICHS y 3.020418.

¿Qué son el 3.020418 y el 96972810?

El 3.020418 es el código Immergas marcado en la etiqueta y el 96972810, el P/N de Grundfos; nuestro taller confirma ambos. Una tienda polaca de bombas usadas da el 96972810 como Grundfos UPS 15-60 ICHS. Ninguna fuente que hemos podido leer cita el 3.020418 como bomba (una lista de recambios lo da como grupo hidráulico): compara tu etiqueta con estos códigos.

¿Tiene tres velocidades?

Sí. Tiene tres velocidades (I, II y III) de 45, 70 y 90 W, según los datos confirmados por nuestro taller.

¿Qué datos eléctricos y de presión tiene?

230 V · 50 Hz; 0,20 A (45 W), 0,31 A (70 W) y 0,39 A (90 W) según la velocidad; condensador de 2,5 µF; protección IP42, clase H y clase térmica TF95; presión máxima de 0,3 MPa (3 bar).

¿Aparece el 3.020418 en alguna lista de recambios?

En una: la lista de recambios de la Victrix Intra 26 KW (REV.2011), un PDF alojado en una tienda, cita el 3.020418 como «Gruppo idraulico» (grupo hidráulico). El PDF no dice quién lo edita, por lo que no lo citamos como documento oficial de Immergas. El grupo bomba (posición 3) es el 3.020417 y en la posición 115 lleva un circulador 15-50 (1.1630). Es un solo documento y de un modelo concreto. Nuestro taller confirma esta bomba para Victrix: compara tu etiqueta (UPS15-60 ICHS y 3.020418).

¿Cuál es la referencia de esta bomba?

96972810 · UPS15-60 ICHS

¿Qué incluye la pieza?

El conjunto mostrado en las fotografías de esta ficha.

Cómo hemos verificado esta ficha

Grundfos UPS15-60 ICHS

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Nuestro taller confirma las Immergas Victrix y los datos de la etiqueta. Fuentes externas: 1 tienda une el P/N 96972810 con la UPS 15-60 ICHS; ninguna de las fuentes que hemos podido leer cita el 3.020418 como bomba (una lista de recambios lo da como grupo hidráulico). Varios documentos no se pudieron leer.

Fuentes consultadas

Lista de recambios de la Victrix Intra 26 KW (REV.2011), PDF alojado en una tienda: 3.020418 como grupo hidráulico y 3.020417 como grupo bombaFuente independiente
Hydroit (Polonia): bomba usada Grundfos UPS 15-60 ICHS, P/N 96972810Fuente independiente
eBay UK: Grundfos UPS 15-60 ICHS usada (sin P/N ni código)Fuente independiente
Ricambi Caldaie Fast (Italia): UPM4S 15-60 CIL3, 1.047247, para Victrix Zeus, Tera, Omnia y Mythos HPFuente independiente
Ricambi Per Caldaie (Italia): circuladores Immergas, ninguno UPS 15-60Fuente independiente
Ricambi Per Caldaie (Italia): UPM3 15-70, 3.025935, para Victrix Maior y Zeus SuperiorFuente independiente
Ricambi Per Caldaie (Italia): UPM4 15-75, 1.046466, para Victrix Maior TT y Zeus SuperiorFuente independiente
Ricambi Per Caldaie (Italia): bomba 3.033519 para Victrix Extra y TeraFuente independiente

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Immergas; las marcas se citan para indicar compatibilidad.
