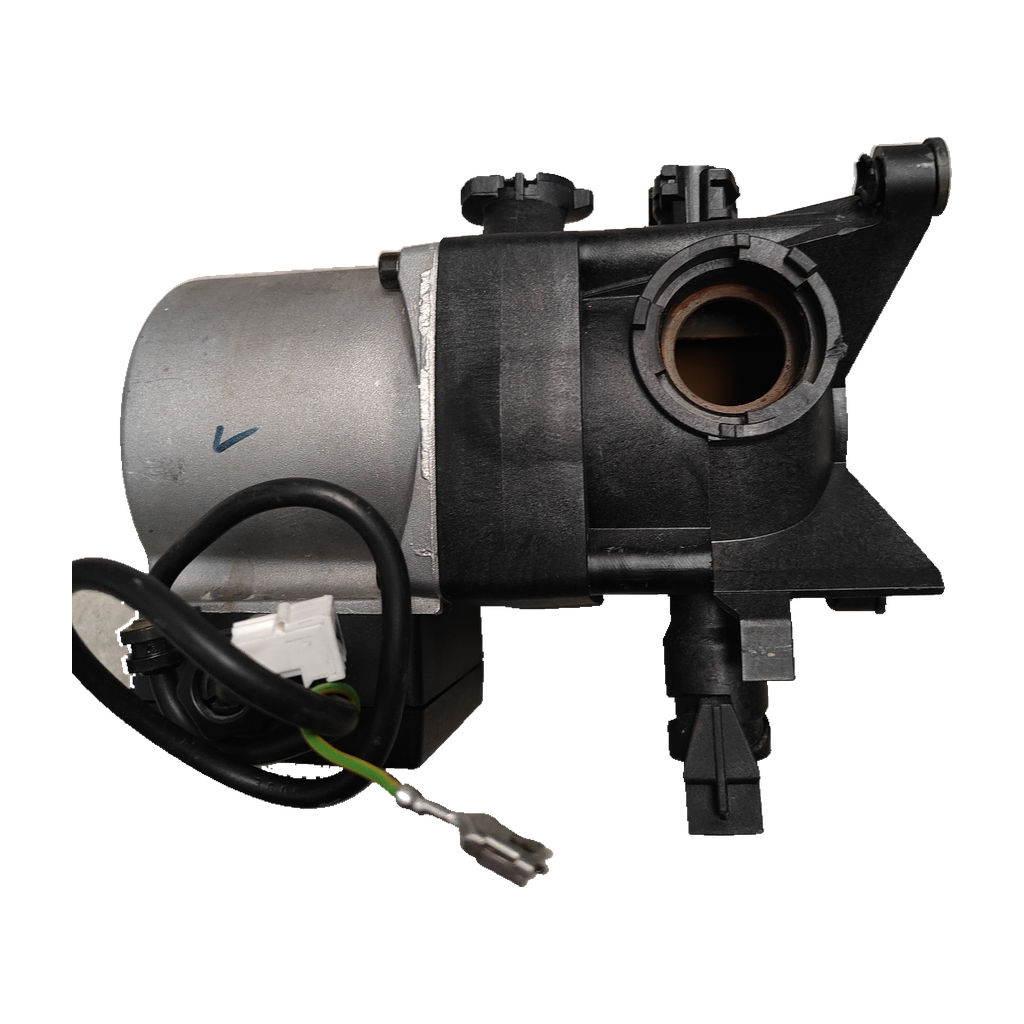

Bomba Grundfos UPS15-60 RLE Junkers – Ref. 8716771386: vista 2

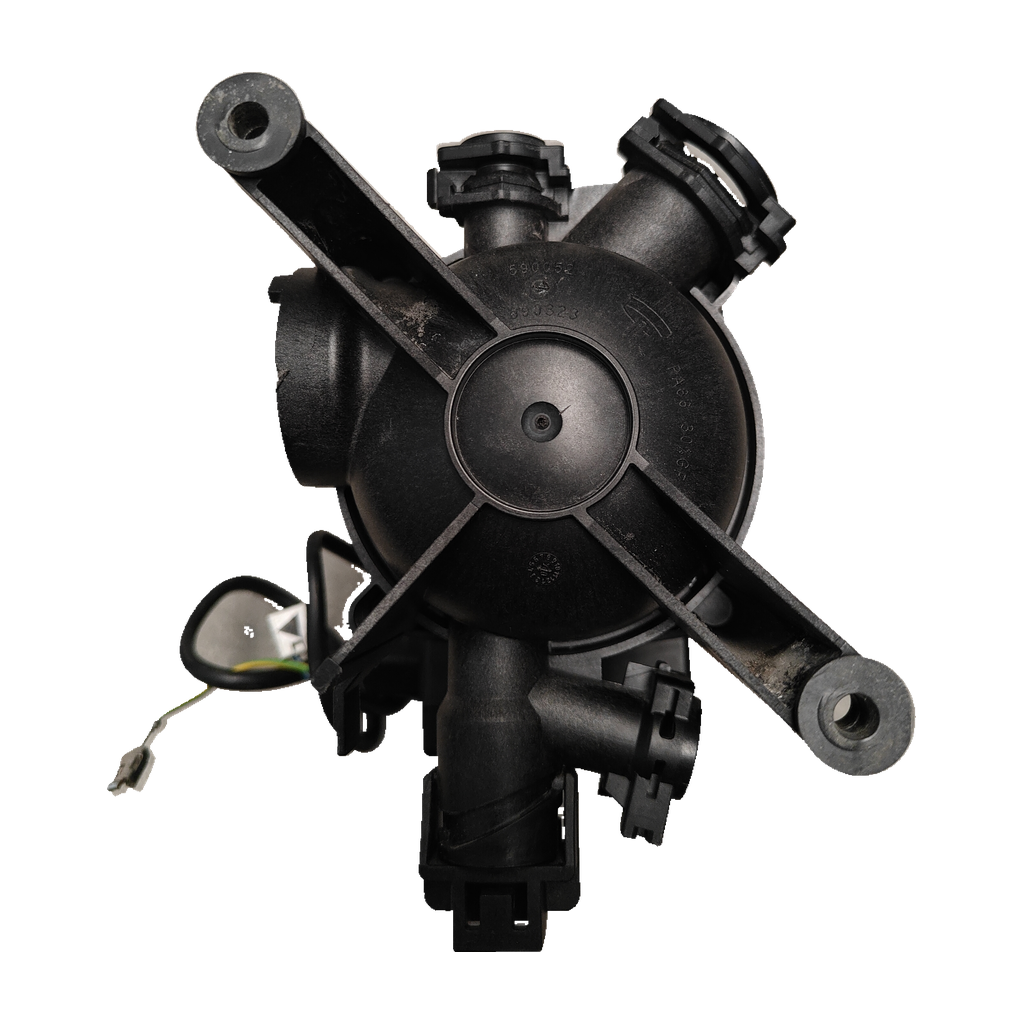

Bomba Grundfos UPS15-60 RLE Junkers – Ref. 8716771386: vista 3

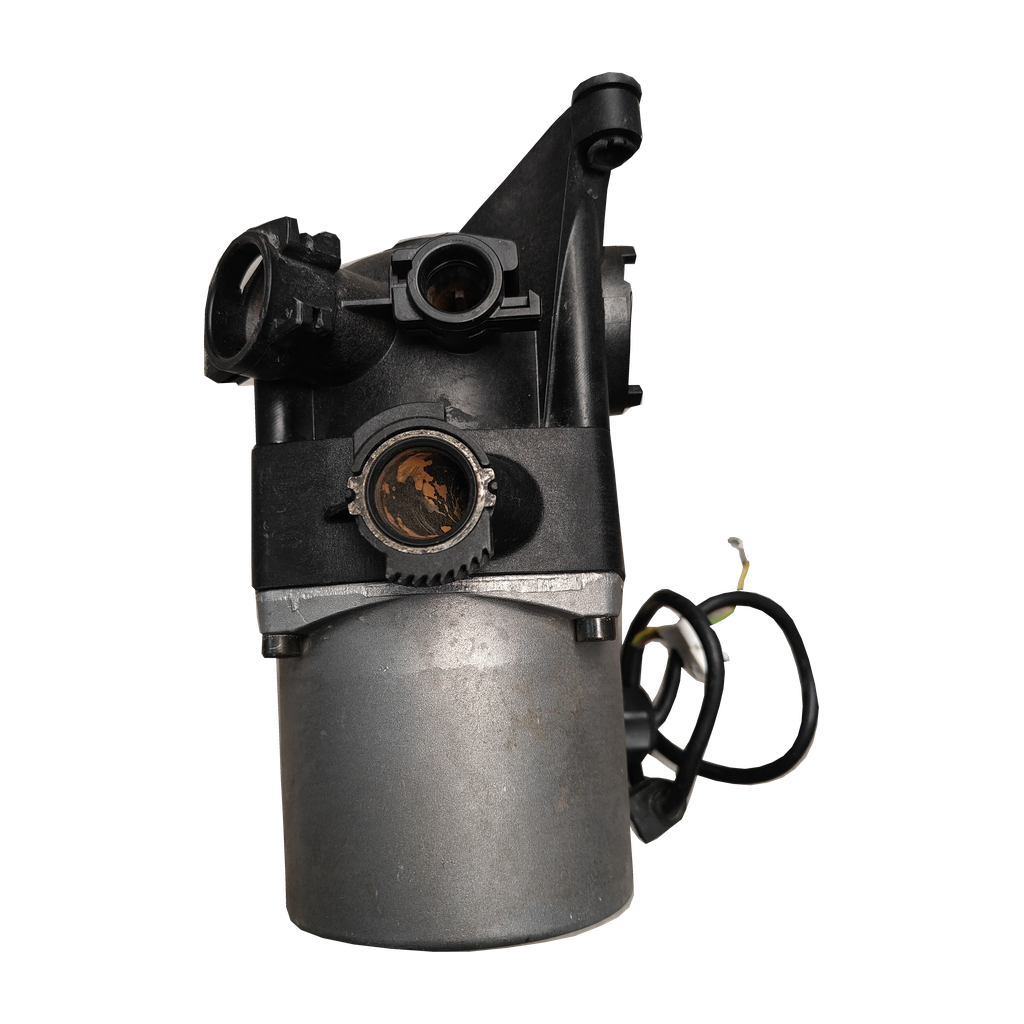

Bomba Grundfos UPS15-60 RLE Junkers – Ref. 8716771386: Pieza completa

GrundfosFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaGrundfosCompatibilidad confirmada

Bomba Grundfos UPS15-60 RLE Junkers – Ref. 8716771386

Referencia Junkers8716771386

Bomba de calefacción Grundfos UPS15-60 RLE con el código 8716771386 en la etiqueta (P/N 59806402), confirmada por nuestro taller para la Junkers ZWC 28-1 MFA 31. 3 velocidades (45/75/95 W), 230 V y 3 bar de presión máxima. Usada y revisada.

Precio a consultarSin stock

Consultar disponibilidad919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

3 velocidades: 45 / 75 / 95 W
230 V · 50 Hz
Condensador 2,5 µF
Presión máx. 3 bar

Todos los códigos de esta unidad3

Referencia Junkers: 8716771386
Código de la etiqueta: P/N:59806402
Modelo: UPS15-60 RLE

Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
Reacondicionada y probadaGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es el circulador que mueve el agua por el circuito de calefacción de la caldera. Esta Grundfos UPS15-60 RLE tiene 3 velocidades y se vende como recambio de calderas Junkers.

Compruébalo en tu bomba

Mira la etiqueta del motor: debe poner Grundfos UPS15-60 RLE y el código 8716771386 o el P/N 59806402.
Compara las potencias: esta indica 45, 75 y 95 W. Si la tuya da otras cifras, no es la misma bomba.
Si tu bomba lleva 8716771302 (bomba) o 8716771427 (motor) en la lista de recambios Euromaxx (copia de un tercero), envíanos una foto: esta unidad lleva 8716771386 y las comparamos.
Si tu caldera es la Junkers ZWC 28-1 MFA 31, nuestro taller ya la tiene confirmada. ¿Otro modelo o dudas? Envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera.

Códigos de esta pieza

8716771386	En la etiqueta: código de Junkers (Bosch)
59806402	En la etiqueta: P/N de Grundfos
0423JUN	Código FD marcado en la pieza
8716771387	Otra referencia que da 1 fuente para el mismo P/N; no confirmada
8716771302	Bomba (pos. 30, grupo 5) en una copia de tercero de la lista de recambios Euromaxx 6720611197; fila «2800» (gas 23 y 31). No es el 8716771386 de la etiqueta; ninguna fuente los une
8716771427	Motor de la bomba (pos. 3) en listas de recambios Euromaxx (copias de terceros); 3 tiendas (posible catálogo común) lo venden como UPS15-60 RLE. Ninguna fuente lo une al 8716771386
8716747368	Equivalente de 8716771427 según 1 tienda; no figura en la lista de recambios Euromaxx

No la confundas con

UPS 15-60 130 (96281478)UPS 15-60 del catálogo general de Grundfos · Otro P/N: no es la 59806402
59526609 (UPS15-60 130 mm)Otra UPS15-60 de Grundfos · Otro P/N: no es la 59806402
8716771596Carcasa del motor de la bomba (pos. 1 del grupo 5.1 de la lista de recambios Euromaxx) · Es la carcasa, no la bomba
8716771264Cuerpo de la válvula desviadora (pos. 6 del mismo grupo) · No es la bomba

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

ZWC 28-1 MFA 31 (ZWC 28-1MFA31)Confirmada por nuestro taller · también en 1 fuente externa; su manual oficial la nombra ZWC 28-1 MF2A 31

Por confirmarPor confirmar

ZWC 24-1 MFA 231 fuente, con el P/N de la etiqueta
ZWC 24-1 MFA 313 tiendas (posible catálogo común) listan, con la ref. 8716771427 y no con la de la etiqueta, el modelo ZWC24/28-1MFA31 (sercatec lo escribe ZWC24281MFA31). Que incluya la 24-1 MFA 31 es una deducción de la notación 24/28
ZWC 28/32-1 MFA 23Las mismas 3 tiendas (posible catálogo común), con la ref. 8716771427, no con la de la etiqueta
ZWSE 35-6 MFA 23Las mismas 3 tiendas (posible catálogo común), con la ref. 8716771427, no con la de la etiqueta
ZWC 24-1 MF2A 231 fuente, con la ref. 8716771427 (tabla Euromaxx, copia de un tercero, que no distingue 23 y 31); no nombra el modelo de bomba
Cerapur1 fuente; no indica el modelo de caldera
Euromaxx ZC 24-1 MFA y ZC 28-1 MFA2 fuentes con la ref. 8716771427 (lista Euromaxx, copia de un tercero, y 1 tienda); ninguna da los modelos

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Bomba: Grundfos UPS15-60 RLE
Códigos en la etiqueta: 8716771386 · P/N 59806402
Velocidad I: 45 W · 0,21 A
Velocidad II: 75 W · 0,34 A
Velocidad III: 95 W · 0,41 A
Alimentación: 230 V · 50 Hz
Condensador: 2,5 µF
Protección: IP44 · clase H
Clase de temperatura: TF95
Presión máxima: 3 bar
Cuerpo: PA66 GF30 (marcado en la pieza)

Marcados de esta unidad

Corriente / potencia, velocidad I: 0,21 A / 45 W
Corriente / potencia, velocidad II: 0,34 A / 75 W
Corriente / potencia, velocidad III: 0,41 A / 95 W
Clase de aislamiento: H
Código marcado: 8 716 771 386; 0423JUN

Síntomas de que puede fallar

Lo que revisa el técnico

Los radiadores no calientan aunque la caldera enciende.

Purga los radiadores y comprueba que la bomba gira antes de cambiarla.

La bomba zumba pero no gira.

El rotor puede estar agarrotado tras un tiempo parada: que un técnico intente desbloquearlo antes de cambiarla.

Ruido o vibración en la zona de la bomba.

Puede haber aire o poca presión en el circuito: mira el manómetro y purga.

Gotea entre el motor y el cuerpo de la bomba.

Comprueba si el agua sale de la bomba o de una junta cercana.

La caldera se bloquea por sobrecalentamiento.

Puede faltar circulación: comprueba que la bomba arranca y que no hay aire en el circuito.

Preguntas frecuentes

9 preguntas

¿Sirve para mi caldera?

Sí, si es la Junkers ZWC 28-1 MFA 31: nuestro taller la ha confirmado para ella. Para otros modelos todavía no lo hemos confirmado. Envíanos desde Contacto una foto de la placa de tu caldera y de la etiqueta de tu bomba y lo comprobamos.

¿Es la misma bomba que la 8716771302 o la 8716771427 de la lista de recambios?

No está confirmado que sea la misma bomba. Una copia de tercero de la lista de recambios Euromaxx 6720611197 da 8 716 771 302 0 como bomba (pos. 30) y 8 716 771 427 0 como motor (pos. 3); 3 tiendas (posible catálogo común) venden la 8716771427 como UPS15-60 RLE. Ninguna fuente la une al 8716771386 de esta etiqueta. Si tu bomba lleva otro de esos códigos, envíanos una foto y las comparamos.

¿Es la bomba de la ZWC 28-1 MFA 31?

Sí. Nuestro taller la ha confirmado para esa caldera (en su manual oficial figura como ZWC 28-1 MF2A 31). La copia del manual describe una bomba de circulación de 3 etapas y no da su modelo.

¿Cuántas velocidades tiene?

Tres: 45 W, 75 W y 95 W, según la etiqueta.

¿Qué significan los códigos de la etiqueta?

8716771386 es el código de Junkers (Bosch) y 59806402 el P/N de Grundfos para la UPS15-60 RLE. La pieza lleva también el código 0423JUN. Una tienda (odinremont.ru) lista 8 716 771 386 como bomba Junkers, sin caldera.

¿Quién debe montarla?

Un técnico cualificado: la bomba trabaja a 230 V y va en el circuito de calefacción de la caldera.

¿Qué otras calderas llevan una UPS15-60 RLE de Junkers?

Nuestro taller solo ha confirmado la ZWC 28-1 MFA 31. Tres tiendas (posible catálogo común) venden una UPS15-60 RLE con la ref. 8716771427 para ZWC24/28-1MFA31 (sercatec: ZWC24281MFA31), ZWC28/32-1MFA23 y ZWSE35-6MFA23, pero ninguna nombra 8716771386 ni 59806402. Compara el código de tu bomba con el de esta etiqueta.

¿Cuál es la referencia de esta bomba?

59806402 · UPS15-60 RLE

¿Qué incluye la pieza?

El conjunto mostrado en las fotografías de esta ficha.

Cómo hemos verificado esta ficha

Grundfos UPS15-60 RLE

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Confirmada por nuestro taller para la Junkers ZWC 28-1 MFA 31. Las listas de recambios Euromaxx (copias de terceros) dan 8716771302 (bomba) y 8716771427 (motor); solo una tienda lista el 8716771386 de la etiqueta, como bomba Junkers.

Fuentes consultadas

Manual técnico Junkers Euromaxx, con la ZWC 28-1 MF2A 31 (no nombra la bomba)Documentación del fabricante
Lista de recambios Junkers Euromaxx ZC/ZWC 24-28-1 MFA/MF2A, grupo 5.1 Bomba (copia de un tercero, en italiano)Motor de la bomba: 8 716 771 427 0 (posición 3)
Lista de recambios 6720611197 Junkers Euromaxx MFA/MF2A (copia de un tercero en frigan.hr)Bomba 8 716 771 302 0, motor 8 716 771 427 0; sin el 8716771386
Tienda: bomba Junkers 8716771427 (tipo UPS15-60 RLE)Equivalente 8716747368 y lista de calderas; 1 solo origen
Tienda: bomba Junkers 8716771427 (climatizacioniberica.es)ZWC24/28-1MFA31, ZWC28/32-1MFA23, ZWSE35-6MFA23; averías
Tienda: bomba Junkers 8716771427 (recalderas.com)Mismas tres calderas
Tienda: bomba Euromaxx Junkers 8716771427 (atochacalefaccion.com)Familia Euromaxx, sin lista de modelos
odinremont.ru: 8 716 771 386 listado como bomba JunkersSin caldera ni Grundfos

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Junkers; las marcas se citan para indicar compatibilidad.
