Bomba Grundfos UP 15-50 AO · 59915402 para Chaffoteaux MX2 24FF y MC2 24FF: Pieza completa y placa de características

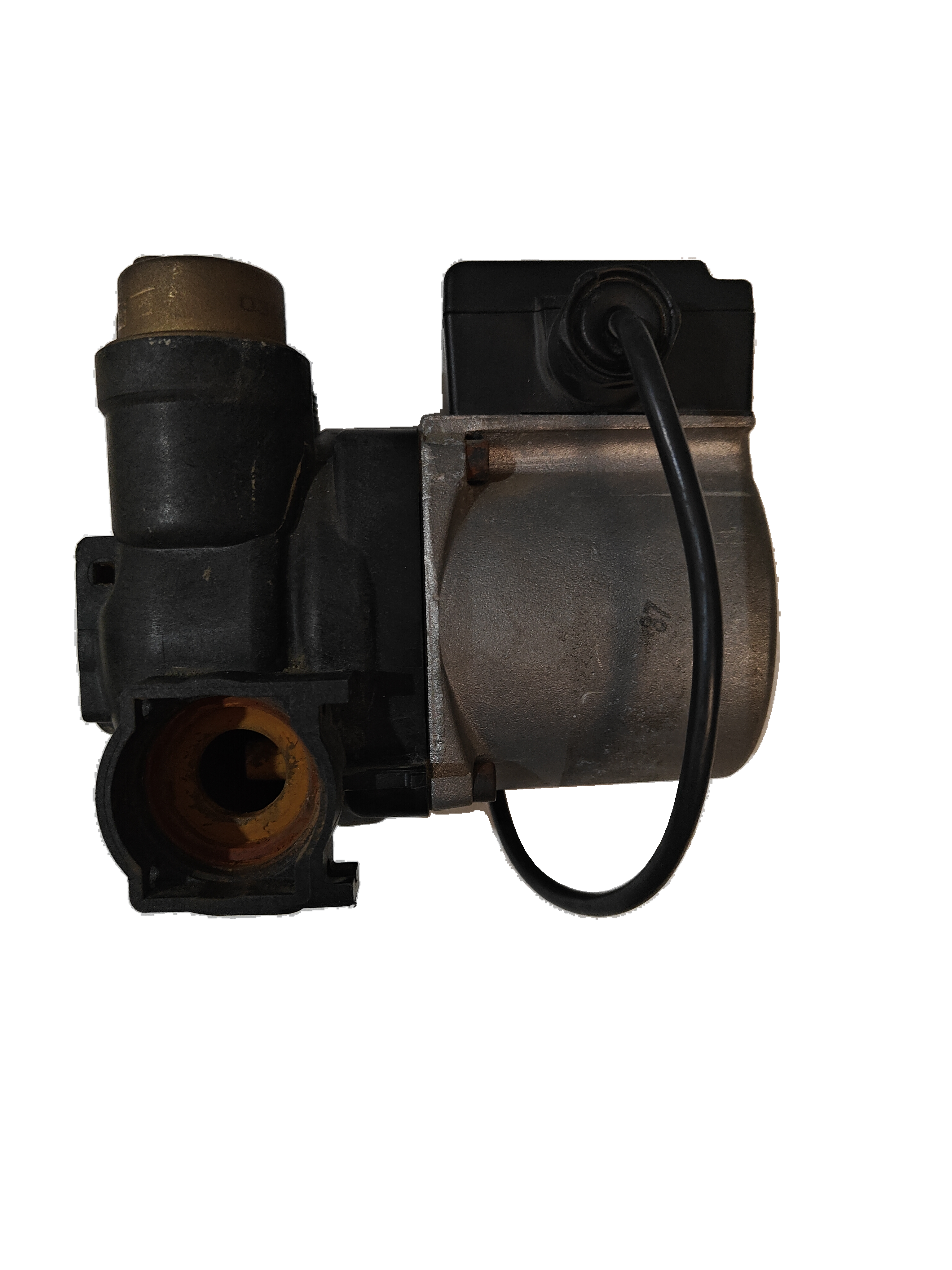

Bomba Grundfos UP 15-50 AO · 59915402 para Chaffoteaux MX2 24FF y MC2 24FF: Vista lateral

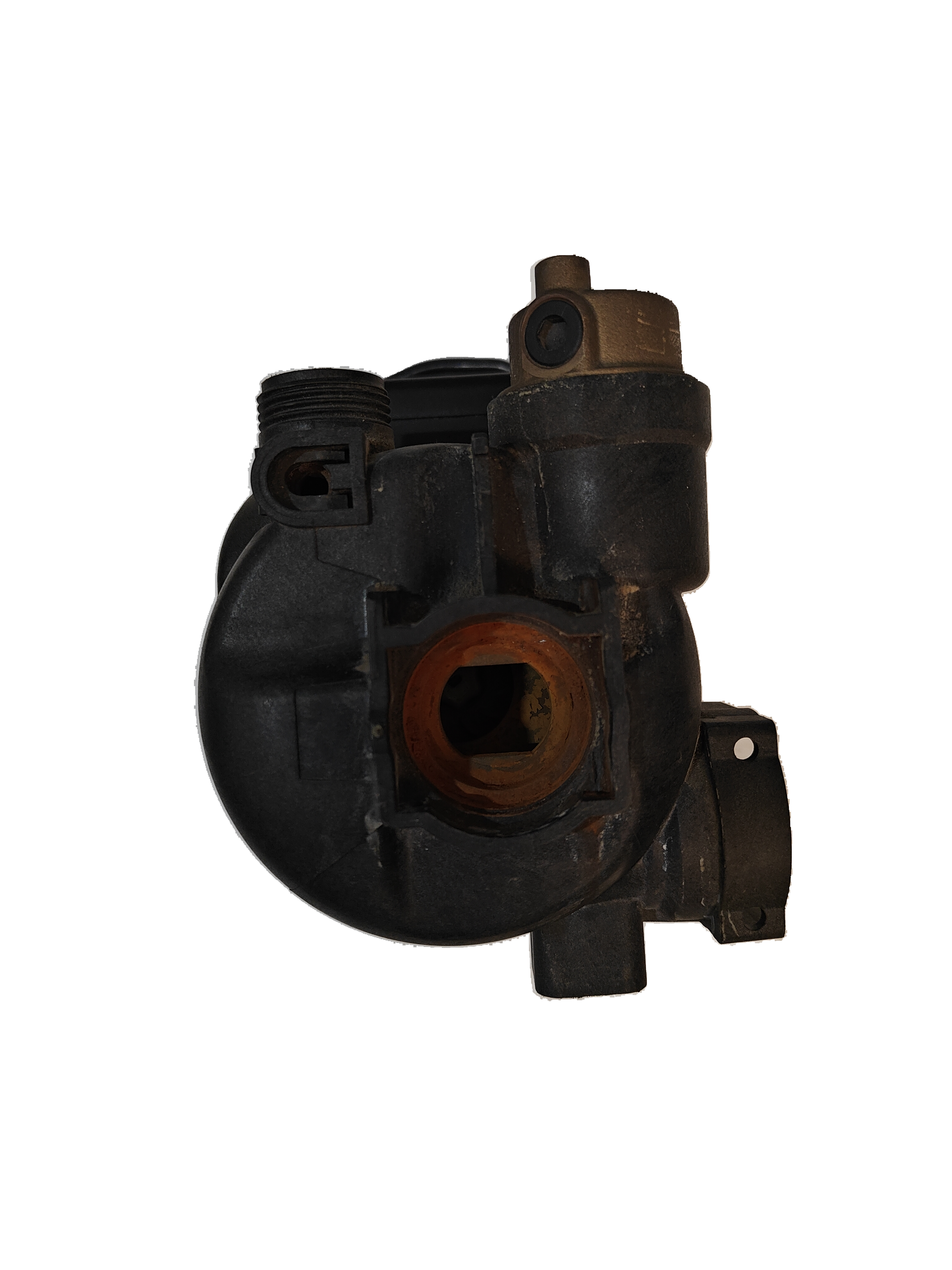

Bomba Grundfos UP 15-50 AO · 59915402 para Chaffoteaux MX2 24FF y MC2 24FF: Conexiones hidráulicas

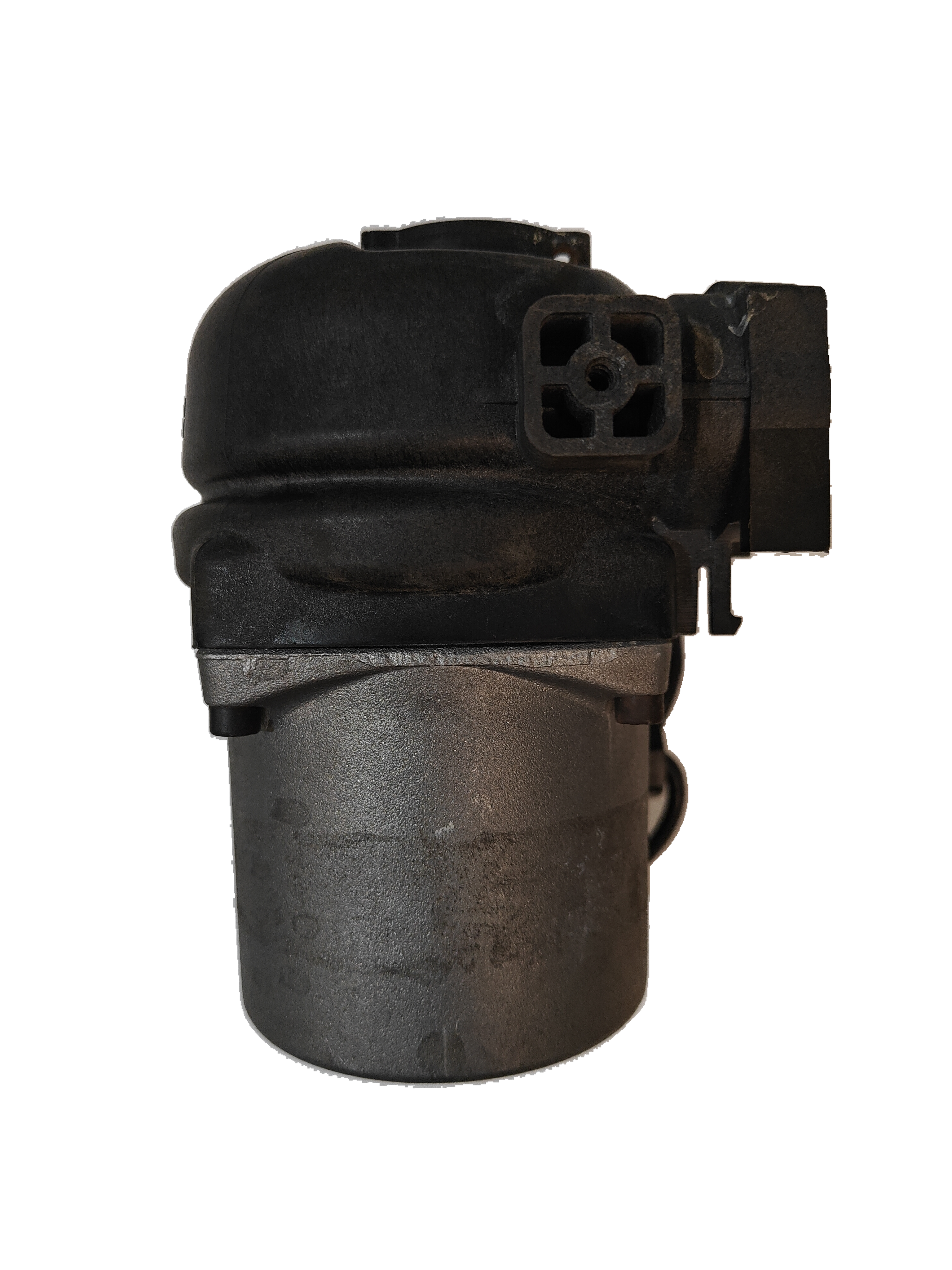

Bomba Grundfos UP 15-50 AO · 59915402 para Chaffoteaux MX2 24FF y MC2 24FF: Vista posterior

GrundfosFotos de esta unidad

1 / 4

Pieza completa y placa de características. Fotos de la pieza que vendemos, con el fondo retirado.

GrundfosCompatibilidad confirmada

Bomba Grundfos UP 15-50 AO · 59915402 para Chaffoteaux MX2 24FF y MC2 24FF

Referencia Grundfos59915402

La Grundfos UP 15-50 AO (P/N 59915402) es una bomba circuladora de 230 V y 90 W que nuestro taller ha confirmado para las calderas Chaffoteaux MX2 24FF y MC2 24FF. Usada y revisada.

Precio a consultarÚltima unidad en almacén

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Grundfos UP 15-50 AO
P/N 59915402
230 V · 50 Hz · 90 W
MX2 24FF · MC2 24FF

Todos los códigos de esta unidad2

Referencia Grundfos: 59915402
Modelo: UP 15-50 AO

Una tienda da 59994584 como referencia de la UP 15-50 A0. Varias tiendas listan 61301964 para la MX2 24 FF. Una sola (Pièces Express) lo sitúa también en la MC 2 24 FF N BE, y una da 65119656-01 como su sustituto. Son códigos distintos: compara el P/N completo.

Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

5 pasos

La circuladora mueve el agua por el circuito de calefacción de la caldera. Se sospecha de ella cuando no arranca.

Compruébalo en tu bomba

Busca la placa de tu bomba: debe poner Grundfos UP 15-50 AO y el P/N 59915402.
Compara los datos de placa: 230 V, 50 Hz, 90 W, 0,39 A, condensador de 2 µF, IP42, TF95, clase H y 6 bar. El código de producción de esta unidad es PC 0147CY.
No te fíes solo del modelo: hay otra referencia Grundfos de la UP 15-50 A0 (59994584) y listas de tiendas con 61301964 para la MX2 24 FF. Compara el P/N completo.
Comprueba en la placa de tu caldera que es una Chaffoteaux MX2 24FF o MC2 24FF.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

59915402	P/N de la placa de la bomba
UP 15-50 AO	Modelo Grundfos marcado; las tiendas lo escriben UP 15-50 A0 (con cero)
PC 0147CY	Código de producción marcado en esta unidad

No la confundas con

59994584Referencia que una tienda da a la Grundfos UP 15-50 A0 (con 2000801896, AWB/Glowworm); otra la lista como bomba Glowworm para 24CI y 18SI · Mismo modelo, otra referencia: ninguna fuente leída la iguala al 59915402
61301964Referencia Chaffoteaux de la bomba + desgasificador 15/50 («PUMP + AIR SEPARATOR 15/50» en inglés, «POMPE + DEGAZEUR 15/50» en francés). Tres tiendas la listan para la MX2 24 FF y una sola (Pièces Express), para la MC 2 24 FF N BE · Es otro código y ninguna fuente leída lo une al 59915402. Otra tienda la describe como Grundfos UPR 15-50-F de dos velocidades (P1 70 W) y otra como circulador Grundfos: compara la placa, no solo la descripción.
65119656-01Cabezal de bomba UPMO 60PH (Grundfos, para calderas Chaffoteaux según una tienda), que una lista de la MX2 24 FF da como sustituto del 61301964 · Otro código y otro modelo (UPMO 60PH, no UP 15-50 AO); ninguna fuente lo une al 59915402

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Chaffoteaux MX2 24FFConfirmada por nuestro taller
Chaffoteaux MC2 24FFConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de una tienda (coinciden con la placa)

Tensión y frecuencia: 230 V AC · 50 HzOlnisa (tienda)
Potencia P1: 90 WOlnisa (tienda)
Corriente nominal: 0,39 AOlnisa (tienda)
Condensador de trabajo: 2 µFOlnisa (tienda)
Protección: IP42Olnisa (tienda)
Clase térmica: TF95Olnisa (tienda)
Aislamiento del motor: Clase HOlnisa (tienda)
Presión máxima: 6 barOlnisa (tienda)
Uso: Circulación interna del fluido caloportador en equipos de calefacciónOlnisa (tienda)

Marcados de esta unidad

Alimentación: 230 V~, 50 Hz
Clase de aislamiento: H

Síntomas de que puede fallar

Lo que revisa el técnico

La bomba no arranca.

Revisa el condensador de trabajo (2 µF): una tienda indica que su estado influye directamente en que el motor arranque.

Antes de cambiar la bomba

Lo que revisa el técnico

Designación y conexión

Al sustituirla importan la designación exacta de la placa y la conexión hidráulica (lo señala una tienda). Compara ambas con tu bomba.

Junta tórica de una nomenclatura

Una nomenclatura de la MX2 (no separa 24 FF de 30 FF) lista una junta tórica para la bomba, ref. Chaffoteaux 61009834-30 (24,6 × 3,6), en la misma nomenclatura que la bomba 61301964. No consta que valga para la UP 15-50 AO: compárala al desmontar.

Monta con un técnico

Trabaja a 230 V y va en el circuito de agua de la caldera: conviene que la monte un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta bomba y qué significa cada marcado?

En la placa figuran el P/N 59915402 y el modelo Grundfos UP 15-50 AO (una tienda lo publica como número de artículo de la UP 15-50 A0). PC 0147CY es el código de producción de esta unidad, no la referencia de la pieza.

¿Sirve para mi Chaffoteaux MX2 24FF o MC2 24FF?

Sí. Nuestro taller ha confirmado esta bomba para la MX2 24FF y la MC2 24FF. Ninguna página externa que hayamos podido abrir cita el 59915402 con esas calderas, así que la confirmación es la del taller. Mira el modelo exacto en la placa de tu caldera.

¿Sirve para otra caldera que no sea la MX2 24FF o la MC2 24FF?

Solo esas dos están confirmadas por nuestro taller. La tienda que publica el 59915402 dice en general que la bomba va en calderas murales y en módulos hidráulicos de caldera, sin nombrar ningún modelo. Compara el P/N de tu bomba con el 59915402, envíanos desde Contacto una foto de su placa y de la de la caldera, o llama al 919 931 595.

¿Es la misma bomba la 59915402 que la 59994584?

No lo sabemos. Una tienda da 59994584 como referencia de la Grundfos UP 15-50 A0 (con el número 2000801896 de AWB/Glowworm): mismo modelo, otra referencia. Ninguna fuente leída las iguala, así que fíate del P/N de tu placa: el de esta bomba es 59915402.

¿Y si el listado de mi caldera da el código 61301964?

Nuestro taller ha confirmado el 59915402 para la MX2 24FF y la MC2 24FF. Aun así, tres tiendas independientes (Heating Spare Parts, e-recambios y The Part Center) listan para la MX2 24 FF la bomba Chaffoteaux 61301964, y la primera indica que ahora se usa 65119656-01 (cabezal UPMO 60PH). Ninguna une esos códigos con el 59915402 y las descripciones difieren (otra tienda, usefulrare, la describe como Grundfos UPR 15-50-F de dos velocidades, P1 70 W, para calderas Elexia, Nectra y Mira). Compara la placa, no la descripción: si tu bomba lleva otro P/N, envíanos fotos de las dos placas o llama al 919 931 595.

¿Qué datos eléctricos y de presión tiene?

Según una tienda y la placa de esta unidad: 230 V, 50 Hz, 90 W (P1), 0,39 A, condensador de trabajo de 2 µF, IP42, TF95, aislamiento clase H y presión máxima de 6 bar. La tienda la describe para la circulación interna del fluido caloportador en equipos de calefacción.

¿Qué compruebo al sustituirla y quién debe montarla?

Una tienda señala que al sustituirla importan la designación exacta de la placa y la conexión hidráulica: compara ambas con tu bomba. Debe montarla un técnico cualificado: trabaja a 230 V y va en el circuito de agua de la caldera.

Cómo hemos verificado esta ficha

Grundfos UP 15-50 AO

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Pieza, códigos y calderas confirmados por nuestro taller. Fuera, solo una tienda une el P/N 59915402 con la UP 15-50 A0; otra da 59994584 como referencia de ese mismo modelo y tres dan 61301964 para la MX2 24 FF. Ninguna cita el 59915402 con la MX2 24FF ni la MC2 24FF.

Fuentes consultadas

Olnisa (tienda): artículo de la Grundfos UP 15-50 A0 · 59915402P/N 59915402 = modelo UP 15-50 A0 y datos eléctricos (230 V, 90 W, 0,39 A, 2 µF)
szhandel.de (tienda): ficha de la Grundfos UP 15-50 A0 con P/N 59994584Mismo modelo con otra referencia (59994584) y número AWB/Glowworm 2000801896

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Grundfos ni de Chaffoteaux; las marcas se citan para indicar compatibilidad.
