Válvula de seguridad Junkers 3 bar DN15 · TUV.SV.96-760.H.50: Pieza e identificador ampliado

Válvula de seguridad Junkers 3 bar DN15 · TUV.SV.96-760.H.50: vista 2

Válvula de seguridad Junkers 3 bar DN15 · TUV.SV.96-760.H.50: vista 3

Válvula de seguridad Junkers 3 bar DN15 · TUV.SV.96-760.H.50: vista 4

JunkersFotos de esta unidad

1 / 4

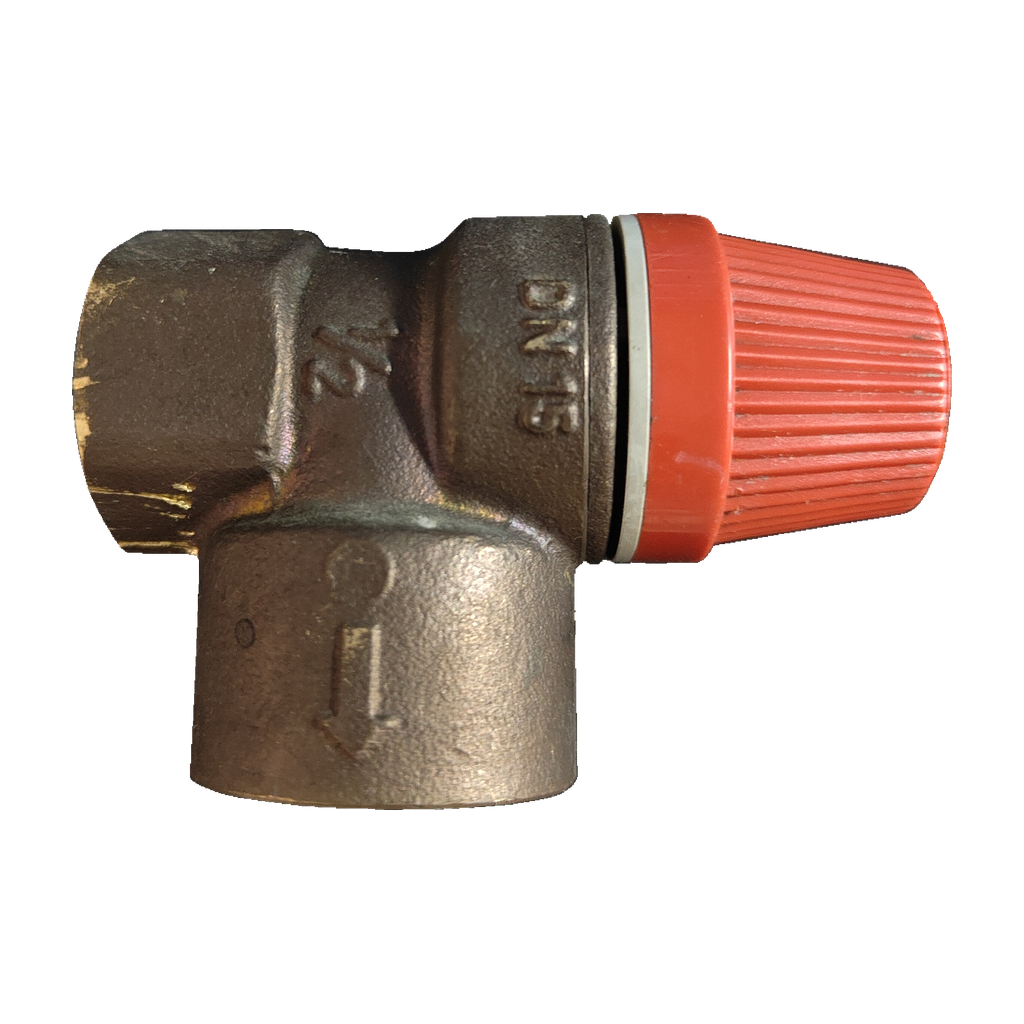

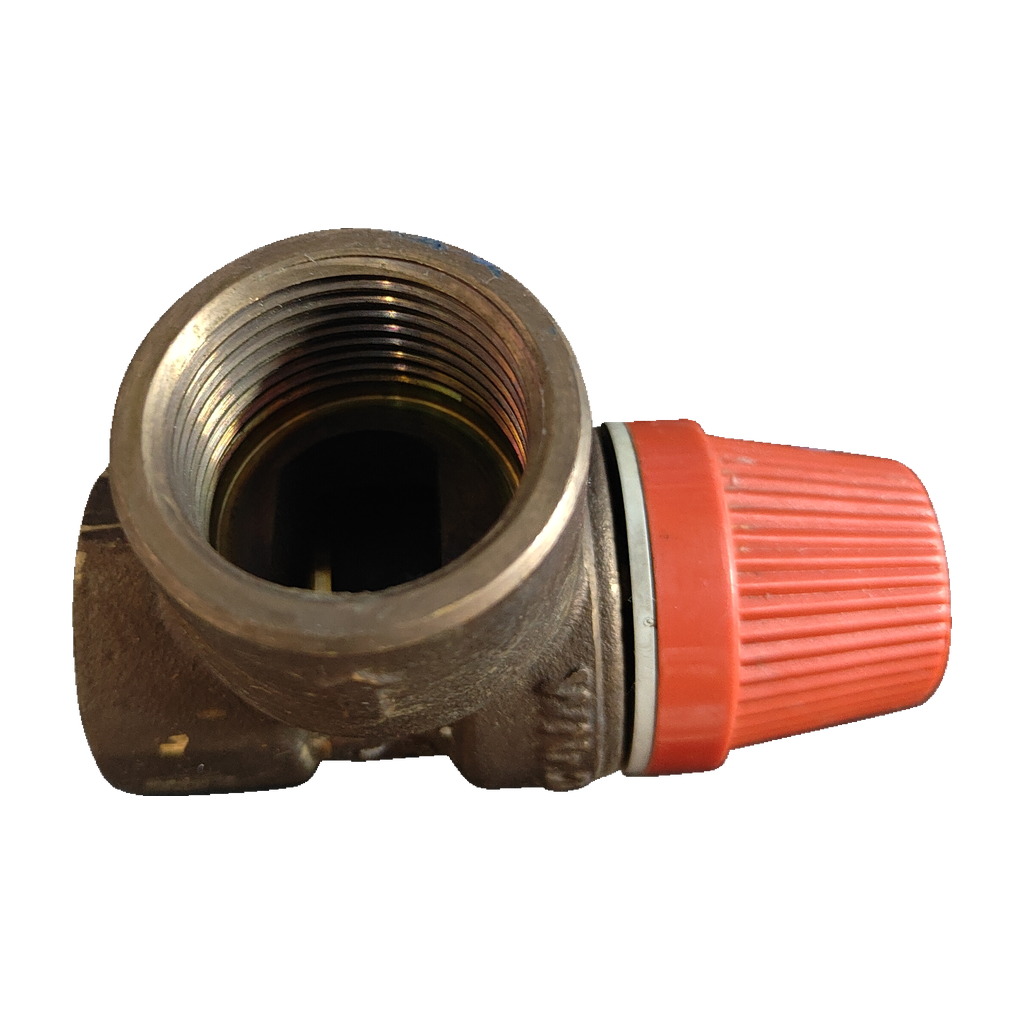

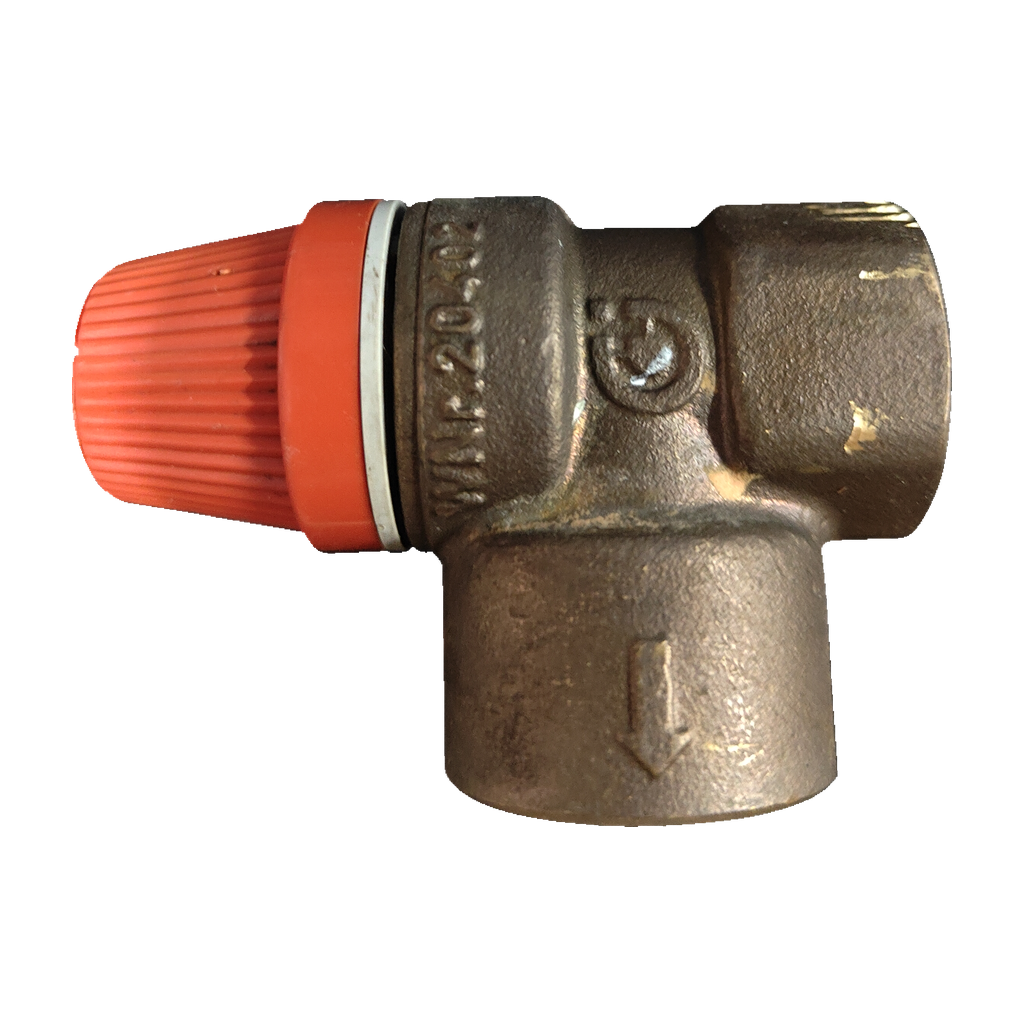

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad por confirmar

Válvula de seguridad Junkers 3 bar DN15 · TUV.SV.96-760.H.50

SKU EcoklimaVSEG007

Válvula de seguridad Junkers de 3 bar, DN15 y conexión de 1/2", marcada TUV.SV.96-760.H.50. Nuestro taller la documenta para Euroline, ZWE23-1AE, Neobit y Novanox, aún por contrastar con esta variante. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Tarado 3 bar
DN15 · conexión 1/2"
Latón · mando manual rojo
Marcado TUV.SV.96-760.H.50

Te confirmamos si es tu piezaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu pieza

5 pasos

Es la válvula que protege el circuito de calefacción de una sobrepresión: se abre y descarga cuando la presión llega a su tarado, que en esta unidad está marcado en 3 bar.

Compruébalo en tu pieza

Busca el marcado en el cuerpo de tu válvula actual: debe leerse TUV.SV.96-760.H.50 (también escrito TUV SV 96-760 H 50).
Comprueba que también marca 3bar de tarado, DN15 y conexión de 1/2". Una válvula de otro tarado no es la misma pieza.
Mira que sea de latón, con mando manual rojo y conexiones roscadas, como la de la foto. Compara siempre el marcado: el aspecto solo no basta.
No la confundas con otras válvulas Junkers de 3 bar y 1/2" de código distinto, como 8707401027 o 87174010120: ninguna fuente las une con este marcado.
Si tu caldera es Euroline, ZWE23-1AE, Neobit o Novanox, compara el marcado antes de pedirla. ¿Dudas? Envíanos desde Contacto una foto del marcado y de la placa de la caldera.

Códigos de esta pieza

TUV.SV.96-760.H.50	Código marcado en el cuerpo (también escrito TUV SV 96-760 H 50)
TÜV.SV.-96.1601.H.50	Segundo código que nuestro taller registra como modelo de esta unidad
WIM-20-3	Referencia registrada por nuestro taller para esta unidad
0.50	Marcaje secundario de la pieza

No la confundas con

8707401027 / 87074010270Válvula Junkers de 3 bar y 1/2" que la lista oficial de la Euroline ZW23-1AE y varias tiendas dan para Euroline y ZWE23-1AE, y una tienda para Neobit y Novanox · Ninguna fuente la une con el marcado TUV.SV.96-760.H.50. Las tiendas citan conexión con junta tórica: compara la tuya.
87174010120Válvula de seguridad Junkers/Bosch de 3 bar para 1/2" (lista de recambios de Bosch) · Ninguna página abierta la une con el marcado TUV.SV.96-760.H.50: no la damos por equivalente.
87174051130Válvula de seguridad Bosch/Junkers de 6 bar · Otro tarado: esta pieza marca 3bar.

Calderas en las que va

4 anotadas · sin verificar

Solo damos una caldera por confirmada con nuestro taller, con el despiece oficial o con 3 fuentes independientes. Mientras tanto, compara los códigos de tu pieza o pregúntanos.

Por confirmarPor confirmar

Junkers EurolineDocumentada por nuestro taller, por contrastar. Despiece oficial + 2 tiendas le dan la válvula 8707401027; ninguna cita este marcado
Junkers ZWE23-1AEDocumentada por nuestro taller, por contrastar. Despiece oficial (ZW23-1AE) + 2 tiendas le dan la 8707401027; ninguna cita este marcado
Junkers NeobitDocumentada por nuestro taller, por contrastar. Una tienda le da la 8707401027; sin despiece oficial ni este marcado
Junkers NovanoxDocumentada por nuestro taller, por contrastar. Una tienda le da la 8707401027; sin despiece oficial ni este marcado

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta pieza le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Tarado marcado: 3bar
Diametro nominal marcado: DN15
Conexion marcada: 1/2

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento. La presión de tarado corresponde a la apertura de la válvula de seguridad, no a la presión de llenado en frío de la caldera.

Datos de nuestro inventario

Cuerpo visible: latón; mando manual rojo; conexiones roscadas

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la pieza

Lo que revisa el técnico

Tarado de 3 bar

Debe marcar 3bar, igual que tu válvula actual. No es la presión de llenado en frío de la caldera.

Compara el marcado

Fotografía el marcado de tu válvula y compáralo con TUV.SV.96-760.H.50 antes de pedirla.

Monta con un técnico

Es un componente de seguridad: que la cambie un técnico cualificado, compruebe que no pierde agua y corrija la causa de cualquier sobrepresión o descarga continua.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta válvula y cuál debo comparar?

El código va marcado en el cuerpo de la válvula: TUV.SV.96-760.H.50, que también se escribe TUV SV 96-760 H 50. Compáralo con el de tu válvula y mira que además marque 3bar, DN15 y 1/2". Nuestro taller registra también la referencia WIM-20-3, el modelo TÜV.SV.-96.1601.H.50 y el marcaje secundario 0.50 de esta unidad.

¿Sirve para mi Euroline, ZWE23-1AE, Neobit o Novanox?

Nuestro taller tiene esas calderas documentadas para esta válvula, pero pendientes de contraste con la variante concreta: no la damos por confirmada. La lista oficial de recambios de la Euroline ZW23-1AE da a esa caldera la válvula 8707401027, y tiendas la dan también para ZWE23-1AE; para Neobit y Novanox la da una sola tienda. Ninguna cita el marcado TUV.SV.96-760.H.50. Envíanos una foto de la placa de tu caldera desde Contacto o llama al 919 931 595.

¿Es lo mismo que la 8707401027 o la 87174010120?

No lo podemos asegurar. La 8707401027 (también escrita 87074010270) es el código que la lista oficial de la Euroline ZW23-1AE da a su válvula de seguridad; las tiendas la describen de 3 bar y 1/2". La 87174010120 figura en la lista de Bosch como válvula «für Heizgeräte 1/2", 3 bar». Ninguna fuente las une con TUV.SV.96-760.H.50 ni con WIM-20-3.

¿Qué significan TUV.SV.96-760.H.50, TÜV.SV.-96.1601.H.50 y WIM-20-3?

TUV.SV.96-760.H.50 es el código marcado en el cuerpo; nuestro taller registra además TÜV.SV.-96.1601.H.50 como modelo y WIM-20-3 como referencia. Caleffi, otro fabricante, usa el patrón «TÜV SV .. - 760 H 50» como número de prueba TÜV en sus válvulas de seguridad de 2,5 y 3 bar: este marcado tiene la misma forma. Ninguna fuente explica 96-760 ni WIM-20-3.

¿El 3bar marcado es la presión de llenado de la caldera?

No. Los 3 bar son la presión de tarado: aquella a la que se abre la válvula de seguridad para descargar. No es la presión de llenado en frío de la caldera. Es un valor marcado en el ejemplar fotografiado, no una medición de funcionamiento.

¿Hay una versión de 6 bar y puede sustituir a esta?

Una tienda de recambios Bosch/Junkers lista también una válvula de seguridad de 6 bar con código 87174051130. Esta pieza marca 3bar, así que no son intercambiables. Compara también DN15 y la conexión de 1/2".

¿Quién debe montar la válvula de seguridad?

Un técnico cualificado. Una ficha de tienda de la válvula Junkers de 3 bar de código 87074010270 pide que la sustitución la haga personal cualificado y que se corrija además la causa de la sobrepresión o de la descarga continua. Esa ficha es de esa referencia, no de este marcado.

Cómo hemos verificado esta ficha

Junkers VSEG007

0 de 3 fuentes independientes para la compatibilidad

Código marcado, tarado, diámetro y conexión confirmados por nuestro taller. Ninguna fuente abierta une el marcado TUV.SV.96-760.H.50 con una caldera; Euroline, ZWE23-1AE, Neobit y Novanox siguen por contrastar.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para identificar el fabricante de la pieza, sin afirmar compatibilidad no confirmada.
