Bomba OTMA OTSL 15/5-3 C Immergas – Ref. 3.017103: Pieza e identificador ampliado

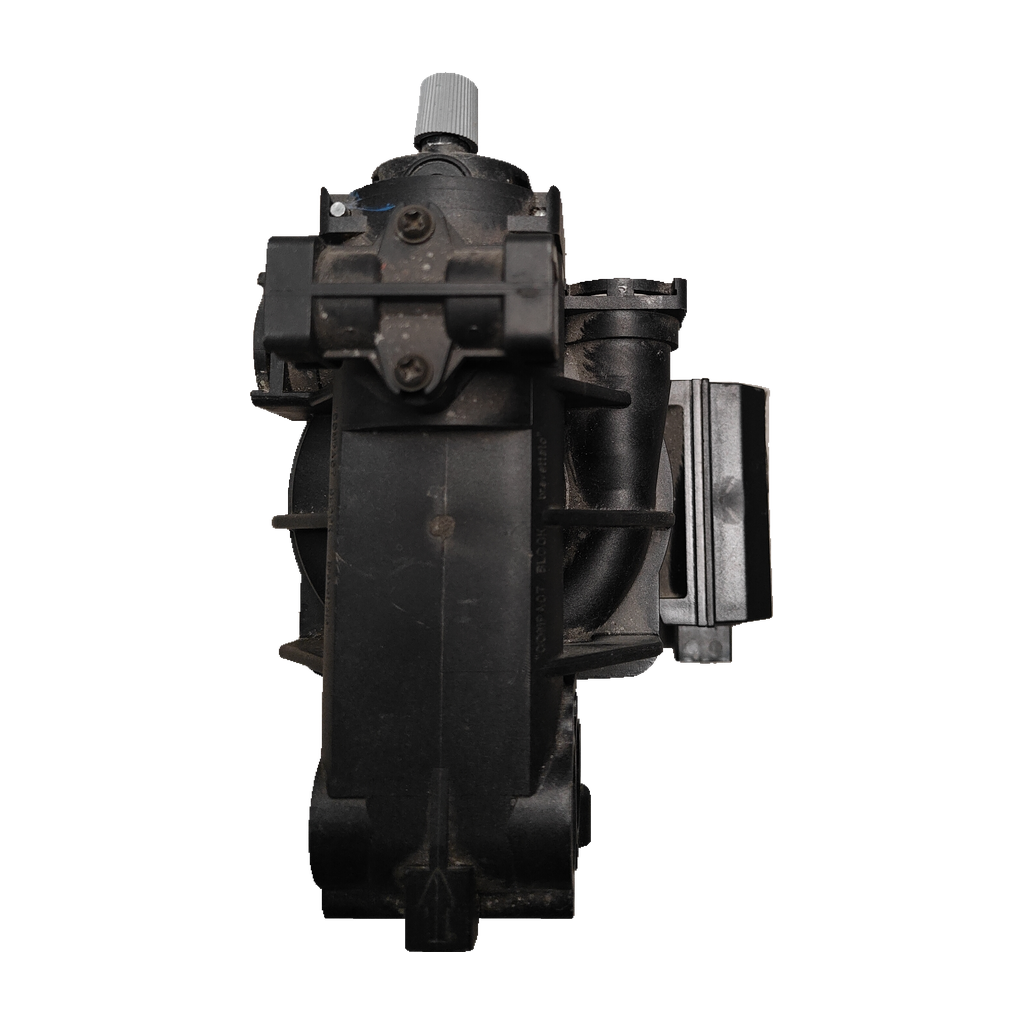

Bomba OTMA OTSL 15/5-3 C Immergas – Ref. 3.017103: vista 2

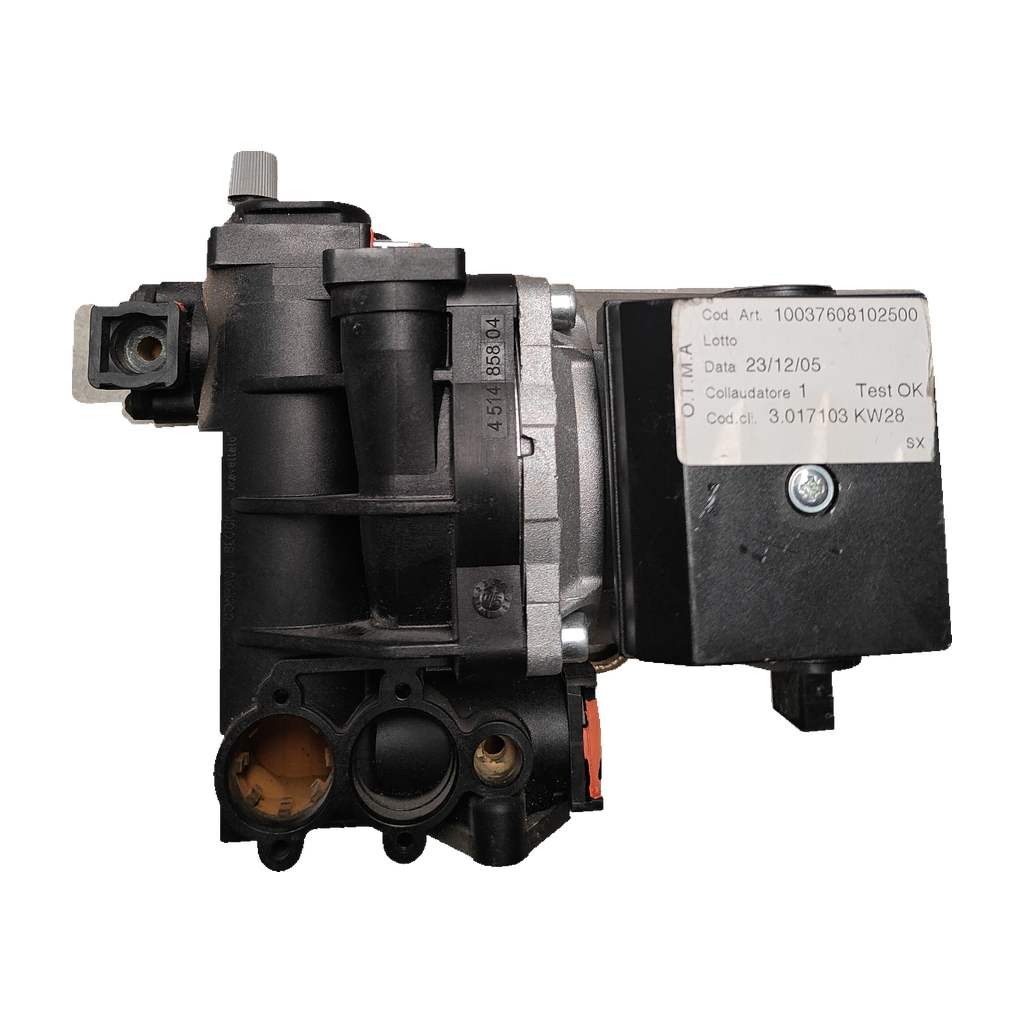

Bomba OTMA OTSL 15/5-3 C Immergas – Ref. 3.017103: vista 3

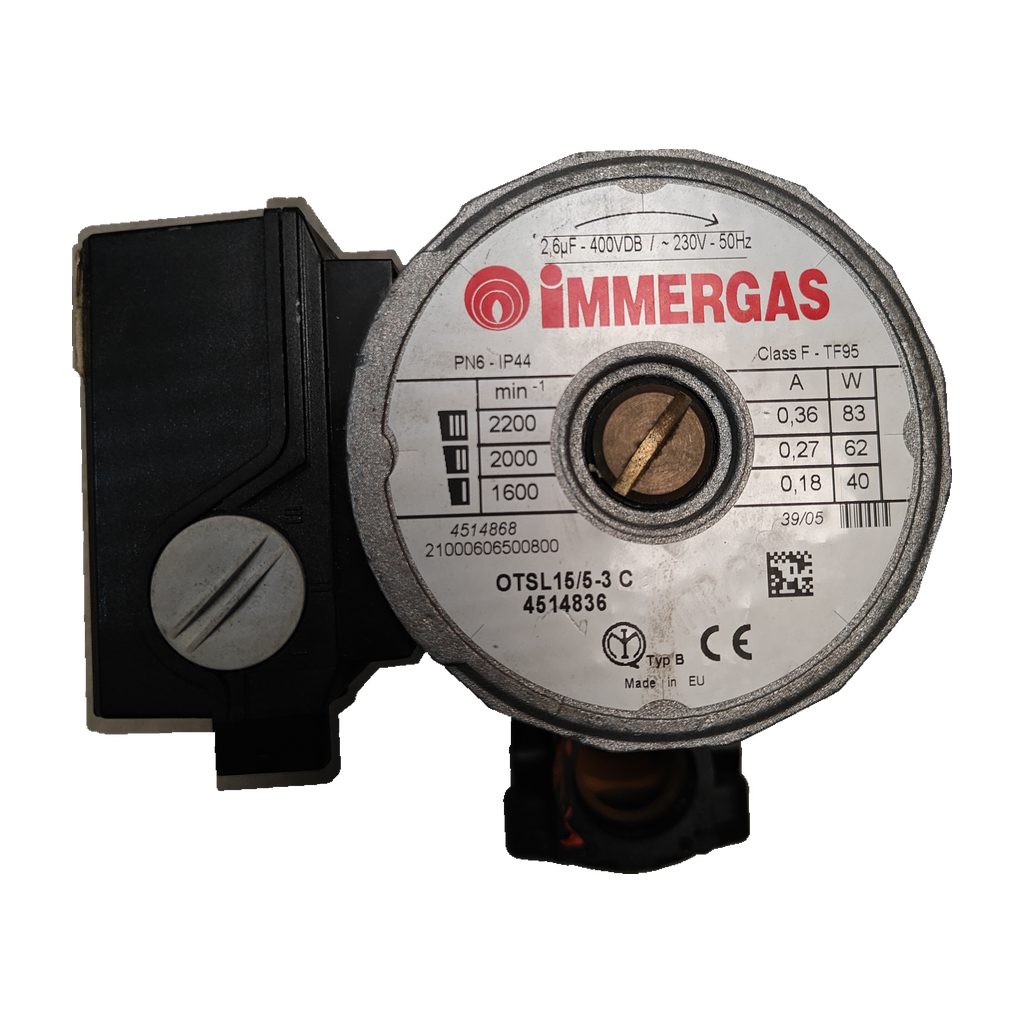

Bomba OTMA OTSL 15/5-3 C Immergas – Ref. 3.017103: vista 4

O.T.M.A.Fotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaO.T.M.A.Compatibilidad confirmada

Bomba OTMA OTSL 15/5-3 C Immergas – Ref. 3.017103

Referencia Immergas3.017103

Conjunto hidráulico OTMA con bomba OTSL 15/5-3 C, código Immergas 3.017103, para la Immergas Eolo Mini 28 Export (confirmado por nuestro taller). 3 velocidades (40/62/83 W), 230 V · 50 Hz, PN6 e IP44. Pieza usada y revisada.

Precio a consultarSin stock

Consultar disponibilidad919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

3 velocidades: 40 / 62 / 83 W
230 V · 50 Hz
0,18 / 0,27 / 0,36 A
Hasta 2200 min⁻¹

Todos los códigos de esta unidad4

Referencia Immergas: 3.017103
Modelo: OTSL 15/5-3 C
Otro código de la unidad: 4514836
Otro código de la unidad: 4514868

Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
Reacondicionada y probadaGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es un conjunto hidráulico: el cuerpo con la bomba OTSL 15/5-3 C montada. La lista de recambios de Immergas de la Eolo Mini 28 Export (104AEN) lo recoge como 3.017103 y nuestro taller lo ha confirmado para esa caldera. Cuatro tiendas listan la bomba suelta como circulador Immergas 3.019394; solo termo3d la da como Salmson OTSL 15/5-3 C.

Compruébalo en tu bomba

Mira la etiqueta del motor de tu bomba: debe decir OTSL 15/5-3 C.
Compara las potencias: 40, 62 y 83 W (0,18 / 0,27 / 0,36 A).
Comprueba si necesitas el conjunto completo (3.017103 en el despiece de la Export) o solo la bomba.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

3.017103	Código oficial en el despiece de Immergas Eolo Mini 28 Export: conjunto hidráulico (marca de serie 3062807)
3.019394	Circulador OTSL 15/5-3 C suelto (termo3d, eBay.it). satcrm.es: «bomba agua Immergas Extra monoblock (OTSL15-5)»; arbogrupo.es: «bomba agua Immergas Extra monoblock»
3.032764	Kit para sustituir el motor del circulador (manual de Immergas). Una tienda lo da como sustituto de la bomba Wilo OTSL 15/5-3 C: por confirmar
3.017105	Conjunto de bomba (pos. 120) del mismo despiece, marca de serie 3062807; no da el modelo. Una tienda ucraniana la da como Wilo OTSL 15/4.1-3 C de 70 W; manda la OTSL 15/5-3 C confirmada por el taller
3.016697	Conjunto de bomba (pos. 120) del mismo despiece, sin marca de serie
4514836 · 4514868 · 21000606500800	Códigos marcados en la bomba (etiqueta del subcomponente)
451 858 04	Marcaje del cuerpo de válvula SIT; el conjunto va marcado con la configuración SX
10037608102500	Código de artículo O.T.M.A. del conjunto (código de cliente 3.017103, designación KW28)

No la confundas con

3.016686Grupo bomba de la Eolo Mini 28 kW (versión CE) en su lista oficial · Otro código: ninguna fuente lo relaciona con esta pieza
OTSL 15/5-3-CRF9 (95262372)Kit de bomba para calderas Unical, según tiendas especializadas · Otro código y otra marca de caldera
Wilo RS 15/5-3 KU PCirculador Wilo de nombre parecido · Otro modelo: no es la OTSL 15/5-3 C
3.016097Otro conjunto hidráulico de la lista de la Eolo Mini 28 Export, sin marca de serie · Otro código: no es el 3.017103

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Eolo Mini 28 ExportConfirmada por nuestro taller · también en la lista de recambios de Immergas (3.017103)

Por confirmarPor confirmar

Eolo Extra 24 kW1 fuente (eBay.it): circulador suelto 3.019394, otra pieza. Lista de Immergas 130AE Export (desde 04/02/08): grupo bomba 3.016884, sin 3.017103; rev 2011 y HP sin resolver

No sirve para

Eolo Mini 28 kW (versión CE)Lleva otra: grupo bomba 3.016686 (lista oficial)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Conjunto: Cuerpo hidráulico con bomba OTSL 15/5-3 C
Velocidad I: 40 W · 0,18 A · 1600 min⁻¹
Velocidad II: 62 W · 0,27 A · 2000 min⁻¹
Velocidad III: 83 W · 0,36 A · 2200 min⁻¹
Alimentación: 230 V · 50 Hz
Condensador: 2 µF o 2,6 µF · 400 V (dos lecturas de nuestro taller)Wilo HU15/5 (40/62/83 W; no cita la OTSL) da 2 µF; sin comprobar
Protección: IP44 · clase F · tipo B
Temperatura del agua: Hasta 95 °C (TF95)
Presión nominal: PN6
Cuerpo: Marcado SIT 451 858 04 · configuración SX

Marcados de esta unidad

Designación asociada al código de cliente: KW28
Configuración marcada del conjunto: SX
Marca impresa en el subcomponente bomba: IMMERGAS
Marcaje del cuerpo de válvula SIT: 4514 858 04
Condensador de la bomba: 2,6μF - 400VDB
Presión nominal / grado de protección de la bomba: PN6 / IP44
Clase de aislamiento / clase térmica de la bomba: F / TF95
Tipo marcado de la bomba: B
Velocidad de la bomba I/II/III: 1600 / 2000 / 2200 min⁻¹
Corriente de la bomba I/II/III: 0,18 / 0,27 / 0,36 A
Potencia de la bomba I/II/III: 40 / 62 / 83 W
Aplicación indicada en inventario: Immergas EOLO Mini 28 Export (conjunto hidráulico)
Subcomponente bomba: modelo OTSL15/5-3 C
Velocidad I/II/III: 1600/2000/2200 min-1
Proteccion: PN6; IP44; Class F; TF95

Síntomas de que puede fallar

Lo que revisa el técnico

Radiadores fríos aunque el quemador se enciende.

Comprueba que la bomba gira y que la caldera tiene presión.

Ruido o zumbido al pedir calefacción.

Puede haber aire en el circuito o el rotor puede rozar: purga los radiadores y revisa la bomba.

La bomba zumba pero no gira tras el verano.

El rotor puede estar agarrotado por la cal o la suciedad: que lo revise un técnico.

Gotea agua por el cuerpo o por las conexiones.

Revisa las juntas y el cuerpo hidráulico.

La caldera se bloquea o se apaga por sobretemperatura.

Puede faltar circulación: comprueba que la bomba funciona y que no hay llaves cerradas.

Preguntas frecuentes

9 preguntas

¿Sirve para mi Immergas Eolo Mini 28 Export?

Sí. Nuestro taller ha confirmado este conjunto para la Immergas Eolo Mini 28 Export, y la lista de recambios de Immergas (104AEN) cita el 3.017103 como conjunto hidráulico. Para otra caldera, envíanos desde Contacto una foto de su placa y de la pieza.

¿Es la referencia 3.019394?

No. Según termo3d y eBay.it, es el circulador OTSL 15/5-3 C suelto, sin cuerpo; satcrm.es y arbogrupo.es lo listan como «bomba agua Immergas Extra monoblock» (satcrm.es añade «(OTSL15-5)»). Esta pieza es el conjunto con la bomba montada (3.017103 en el despiece de la Export).

¿Sirve para la Eolo Mini 28 kW?

Solo en la versión Export: nuestro taller confirma este conjunto para ella. En la versión CE no: su lista oficial da otro grupo bomba, el 3.016686. Si dudas de la versión, envíanos desde Contacto una foto de su placa.

¿Es el conjunto completo o solo la bomba?

Es el conjunto hidráulico: el cuerpo con la bomba OTSL 15/5-3 C montada. Hay tiendas que listan la bomba suelta 3.019394: satcrm.es y arbogrupo.es no nombran caldera y eBay.it la asocia a la Eolo Extra 24 kW.

¿Qué códigos de bomba da el despiece de la Eolo Mini 28 Export?

Además del conjunto hidráulico 3.017103, la lista de Immergas (104AEN) da el conjunto de bomba 3.017105 (marca de serie 3062807) y el 3.016697 (sin marca), sin el modelo. Una tienda checa vende solo el motor «para las bombas 3.016697 y 3.017105». El 3.016097, otro conjunto hidráulico, no es este código.

¿Qué significan los números marcados en la pieza?

451 858 04 es el marcaje del cuerpo de válvula SIT; el conjunto va marcado con la configuración SX. 4514836, 4514868 y 21000606500800 van marcados en la bomba; no consta su significado. El 3.017103 es su referencia en el despiece de Immergas y 10037608102500, su código de artículo O.T.M.A.

¿Sirve para la Immergas Eolo Extra 24 kW?

Por confirmar. Nuestro taller solo ha confirmado la Eolo Mini 28 Export. La lista de Immergas de la 130AE Export da el grupo bomba 3.016884 y una copia de terceros de la 113A-1, el 3.019393 o el 3.019946; ninguna cita el 3.017103. Rev 2011 y HP: sin resolver.

¿Cuál es la referencia de esta bomba?

3.017103 · OTSL 15/5-3 C

¿Qué incluye la pieza?

El conjunto mostrado en las fotografías de esta ficha.

Cómo hemos verificado esta ficha

O.T.M.A. OTSL 15/5-3 C

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma el conjunto 3.017103 para la Immergas Eolo Mini 28 Export y la lista de Immergas de esa caldera lo cita. Para la bomba suelta las fuentes dan códigos distintos (3.019394 en 4 tiendas; 3.017105 o 3.016697 en esa lista) y ninguna indica cuál monta este conjunto. Una tienda ucraniana da el 3.017105 como circulador Wilo OTSL 15/4.1-3 C de 70 W; manda la OTSL 15/5-3 C de nuestro taller.

Fuentes consultadas

Immergas, lista de recambios Eolo Mini 28 Export 104AEN (PDF alojado en vipsgas.cz)3.017103 «Hydraulic assembly»; pos. 120: 3.017105 y 3.016697
Immergas, lista de recambios Eolo Mini 28 kW, versión CE (grupo bomba 3.016686)Documentación del fabricante
termo3d (Italia): 3.019394, circulador Salmson OTSL 15/5-3 C original ImmergasFuente independiente
eBay.it: circulador OTSL15/5-3 C, MPN 3019394, para Eolo Extra 24 kWFuente independiente
satcrm.es: 3.019394, bomba agua Immergas Extra monoblock (OTSL15-5)Fuente independiente
arbogrupo.es: 3.019394, bomba agua Immergas Extra monoblockFuente independiente
dilynakotle.cz (tienda checa): motor suelto para las bombas 3.016697 y 3.017105No cita el 3.017103
OTMA (fabricante): cuerpo de bomba OTMSL para motores WiloFuente independiente

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de OTMA, Salmson ni Immergas; las marcas se citan para indicar compatibilidad.
