Bomba Wilo HB 15/7-3 Saunier Duval – Ref. 0020016474 · 4516723: Conjunto completo · primer plano centrado de identificación

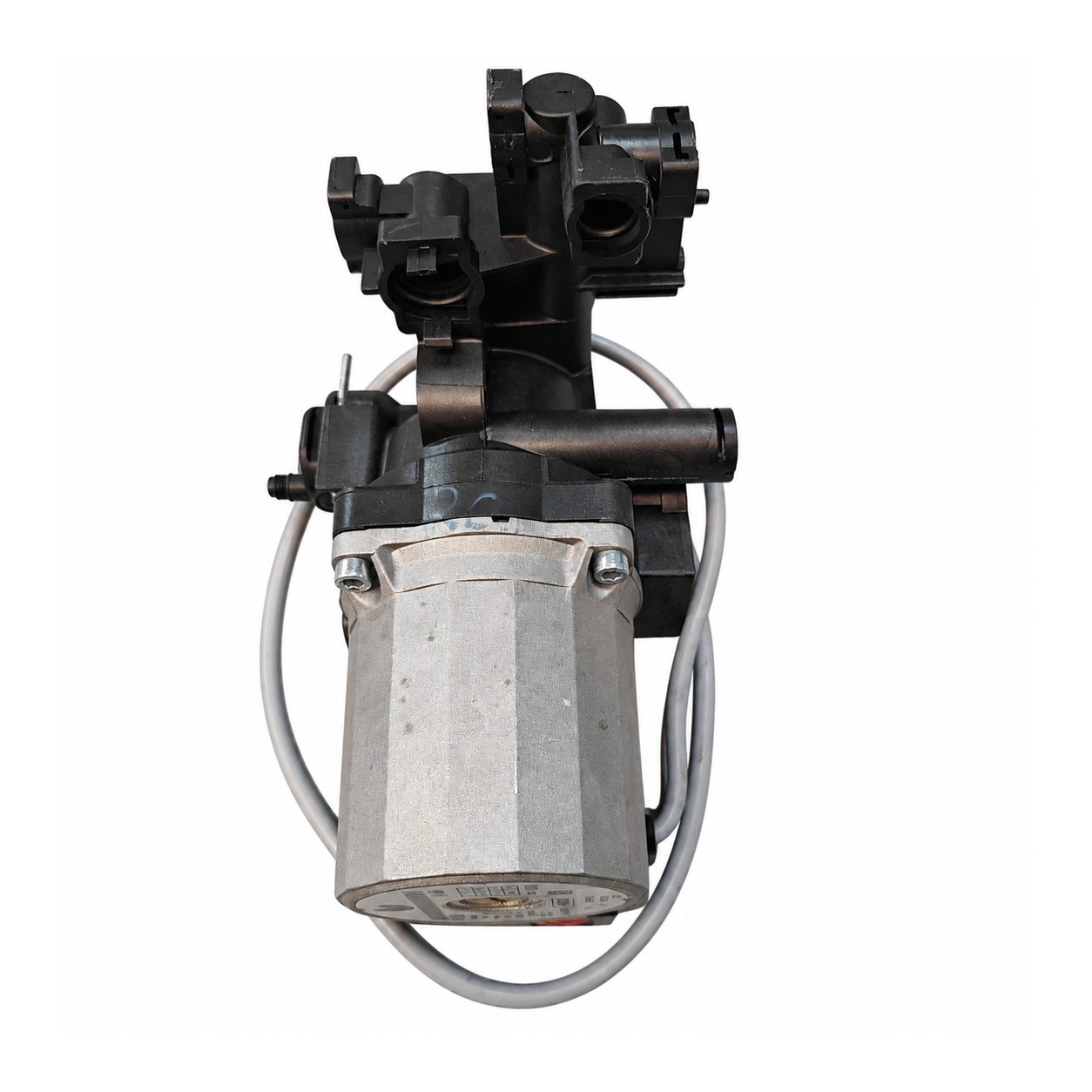

Bomba Wilo HB 15/7-3 Saunier Duval – Ref. 0020016474 · 4516723: Segunda vista de la pieza

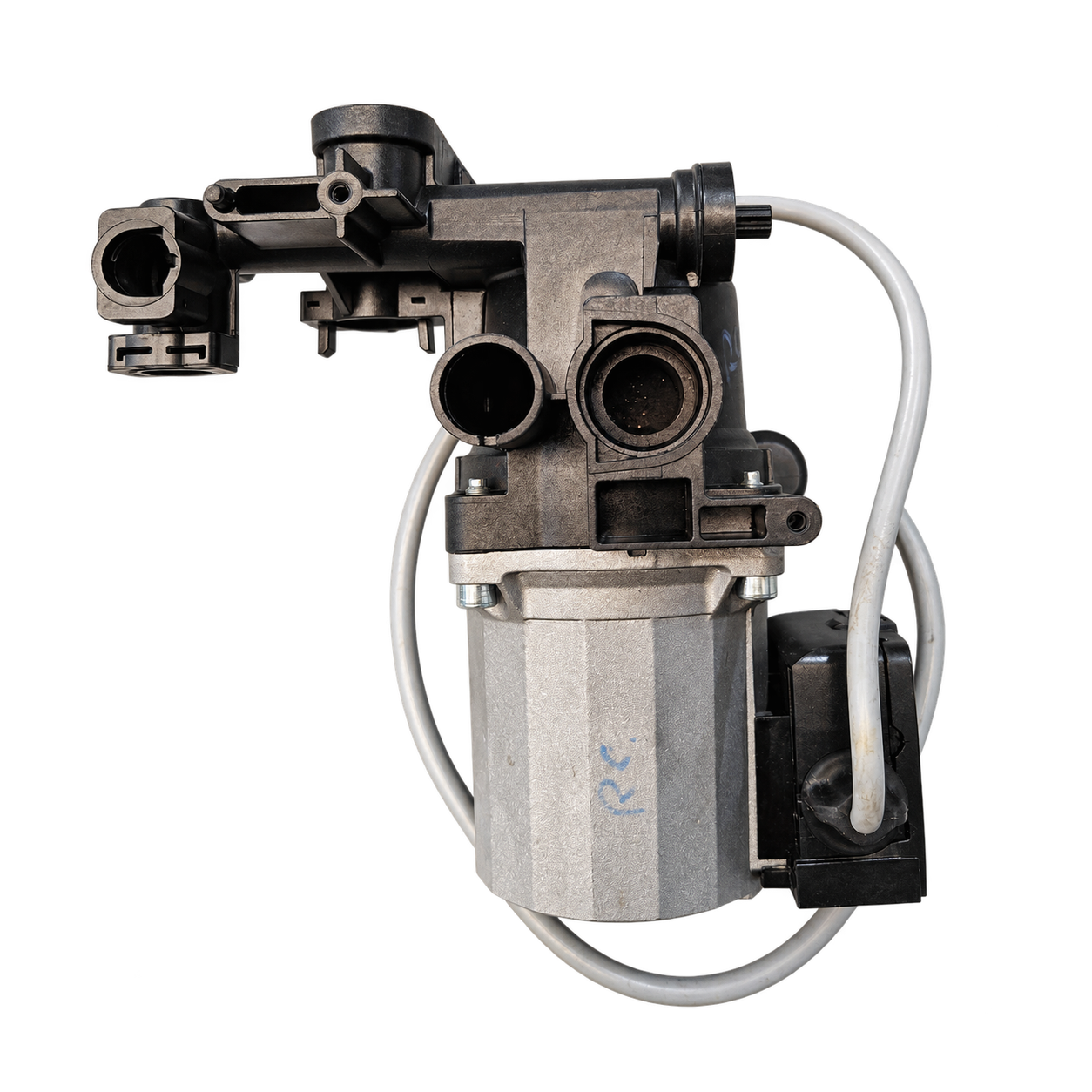

Bomba Wilo HB 15/7-3 Saunier Duval – Ref. 0020016474 · 4516723: Vista del cuerpo hidráulico

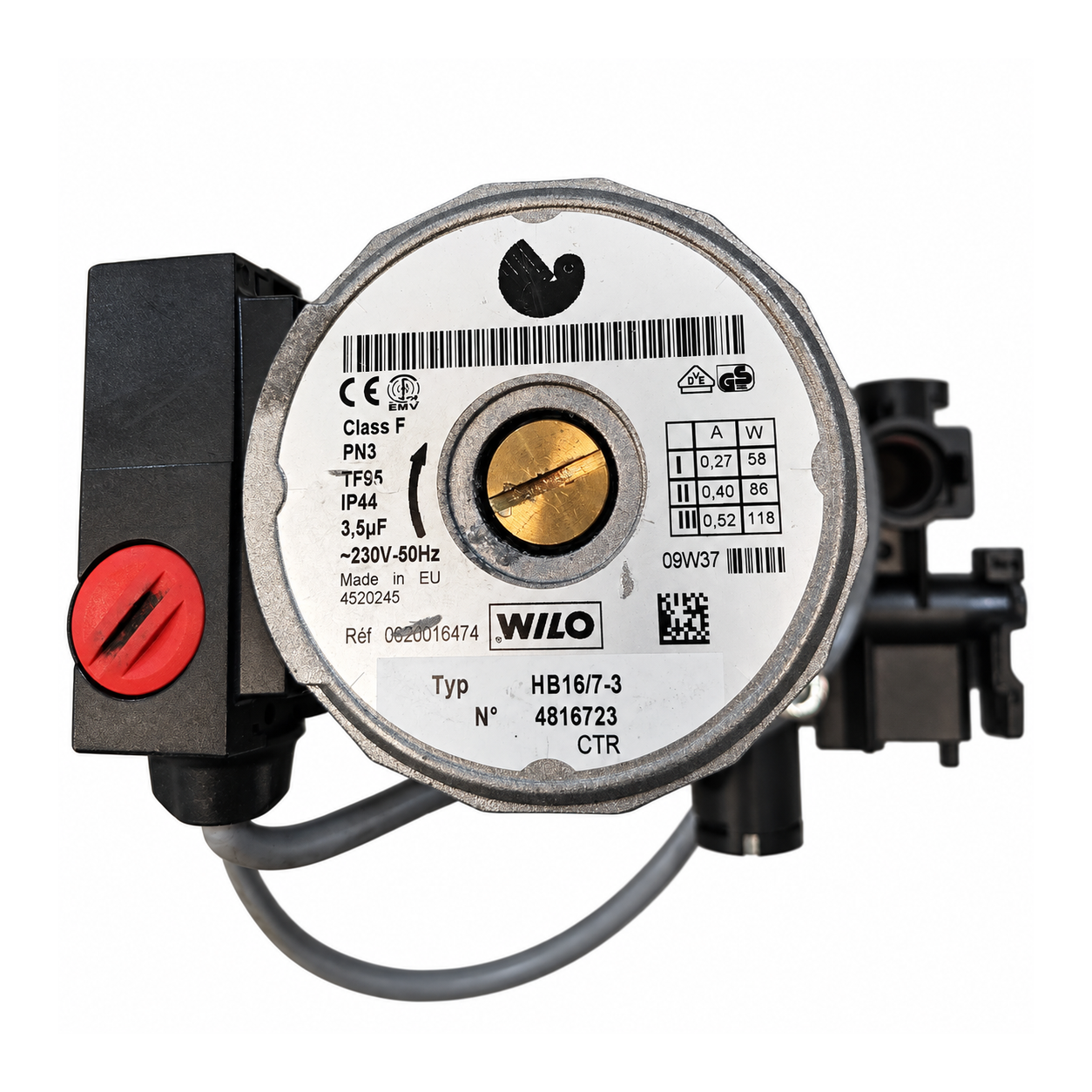

Bomba Wilo HB 15/7-3 Saunier Duval – Ref. 0020016474 · 4516723: Detalle frontal del motor
WiloFotos de esta unidad
1 / 4

Conjunto completo · primer plano centrado de identificación. Fotos de la pieza que vendemos, con el fondo retirado.

ReacondicionadaWiloCompatibilidad confirmada

Bomba Wilo HB 15/7-3 Saunier Duval – Ref. 0020016474 · 4516723

Referencia Saunier Duval0020016474

Circulador Wilo HB 15/7-3 (n.º Wilo 4516723) para las calderas Saunier Duval Isofast F30 E H-MOD, Isofast Condens F35 E, Isomax F35 H-MOD e Isomax Condens F35E, compatibilidad confirmada por nuestro taller. 3 velocidades (58, 86 y 118 W), 230 V · 50 Hz. Usada y revisada.

Precio a consultarSin stock
Consultar disponibilidad919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • 3 velocidades: 58 / 86 / 118 W
  • 230 V · 50 Hz
  • Condensador 3,5 µF
  • PN3 · IP44
Todos los códigos de esta unidad3
Referencia Saunier Duval
0020016474
Referencia Wilo
4516723
Modelo
HB15/7-3
  • Te confirmamos si es tu bombaAntes de comprar, con los códigos de tu pieza
  • Reacondicionada y probadaGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu bomba

4 pasos

Es la bomba que mueve el agua del circuito de calefacción. Saunier Duval monta la Wilo HB 15/7-3 en varias calderas y la cataloga como «motor de bomba», con códigos distintos según el modelo.

Compruébalo en tu bomba
  1. Mira la etiqueta del motor: debe decir Wilo HB 15/7-3 y el n.º 4516723.
  2. Comprueba las 3 velocidades (0,27 A / 58 W, 0,40 A / 86 W y 0,52 A / 118 W) y el condensador de 3,5 µF.
  3. Busca el código Saunier Duval grabado en tu bomba (0020016474 o, si no coincide, S10240, por confirmar) y el modelo exacto en la placa de tu caldera.
  4. Si tu caldera es una de las cuatro de la ficha, nuestro taller ya ha confirmado esta bomba. Si es otra, llámanos al 919 931 595 o escríbenos desde Contacto con fotos de bomba y placa.
Códigos de esta pieza
4516723N.º Wilo, en la etiqueta; confirmado por nuestro taller y dado por ICG Calderas para la HB 15/7-3
4515543Otro n.º Wilo de esta bomba, según 1 fuente (ICG Calderas)
0020016474Referencia Saunier Duval confirmada por nuestro taller
0022016474Referencia anterior de nuestro inventario; hoy es 0020016474
S10240Motor de bomba (también S1024000): HB15/7-3 en el despiece oficial de la Isomax Condens F 35 E; mismo código en el catálogo de la Isofast Condens F 35 E y en 2 tiendas. Ningún documento cita el 4516723: por confirmar para esta unidad
0010030644Sustituta de la antigua S102400 / S1024000 según 3 tiendas, como bomba de alta eficiencia; no es dato del fabricante
0020048255Lo da climatizacioniberica.es (1 tienda) para la Isomax F35 H-MOD; no coincide con 0020016474 de nuestro taller, que manda, ni sale en los catálogos leídos
No la confundas con
  • Wilo 4512904HB15/7-3 FSL 9 SDPR, según Wilo · Otro n.º Wilo: no comprobada como equivalente

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Isofast F30 E H-MODConfirmada por nuestro taller · también en las instrucciones oficiales (3 velocidades) y en ICG Calderas (4516723)
  • Isofast Condens F35 EConfirmada por nuestro taller · también en el catálogo oficial de la caldera (S10240), sercatec.com y repuestoscalefaccion.com
  • Isomax F35 H-MODConfirmada por nuestro taller · también en climatizacioniberica.es (Isomax F35 H MOD, HB15/7-3 S10240)
  • Isomax Condens F35EConfirmada por nuestro taller · también en su despiece oficial (HB15/7-3, S10240) y en 4 tiendas, como jeanpaulguy.fr
Por confirmarPor confirmar
  • Isofast F 35 E H-MOD2 fuentes: climatizacioniberica.es y repuestoscalefaccion.com (S10240) · ICG Calderas la lista (4516723), sin prueba de ser otro origen
  • Isosplit F 35 E H-MOD2 fuentes: catálogo oficial (piecesxpress.com, S10240) y jeanpaulguy.fr (S1024000)
  • Isosplit Condens F 30 E, Isosplit C 35 E e Isotwin Condens F 30 E2 fuentes: piecesxpress.com y jeanpaulguy.fr (motor HB15/7-3)
  • Isosplit F 35 E e Isosplit Condens F 35 E1 fuente: jeanpaulguy.fr (S1024000)
  • Isofast Condens F 30 E e Isofast C 35 E-A1 fuente: repuestoscalefaccion.com, con el código S10240
  • Isomax F 35 E e Isocondens1 fuente: climatizacioniberica.es (HB15/7-3 S10240)
No sirve para
  • Isofast F 35 E (sin H-MOD ni Condens)Lleva otra: 05732500 (57325 en su despiece oficial); una tienda la lista para S10240, pero manda el despiece
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta bomba le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos verificados

Bomba
Wilo HB 15/7-3
Velocidad I
58 W · 0,27 A
Velocidad II
86 W · 0,40 A
Velocidad III
118 W · 0,52 A
Alimentación
230 V · 50 Hz
Condensador
3,5 µF
Protección
IP44 · aislamiento clase F
Presión nominal
PN3 (3 bar)
Fabricación
UE
Otros marcados
4520245 · CTR · 09W37

Características y marcados técnicos

Condensador marcado
3,5 uF
Corriente / potencia I
0,27 A / 58 W
Corriente / potencia II
0,40 A / 86 W
Corriente / potencia III
0,52 A / 118 W
Clase marcada
F

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado
HB16/7-3
Tipo de repuesto
Bombas
Clase de aislamiento
Class F
Alimentación
230 V~; frecuencia: 50 Hz
Aplicación indicada en inventario
ISOFAST F30 E H-MOD · ISOFAST CONDENS F35 E · ISOMAX F35 H-MOD · ISOMAX CONDENS F35E
Código marcado
4516723; 4520245

Síntomas de que puede fallar

Lo que revisa el técnico
La calefacción tarda en calentar o algún radiador queda frío.

Mira en qué velocidad está el selector: la I es la más lenta. Comprueba también que las llaves estén abiertas.

La bomba no arranca, sobre todo tras el verano.

El rotor puede estar agarrotado tras una larga parada. Que un técnico compruebe, con la caldera apagada, si el eje gira libre.

Humedad o goteo bajo la bomba.

Seca la zona y mira en frío si vuelve a salir agua por la unión del motor o un racor.

Preguntas frecuentes

8 preguntas

¿Sirve para mi caldera?

Sí, si es una Isofast F30 E H-MOD, Isofast Condens F35 E, Isomax F35 H-MOD o Isomax Condens F35E: nuestro taller la confirma para esas cuatro. Si es otra, llámanos al 919 931 595 o escríbenos desde Contacto con fotos de tu placa y bomba.

¿Qué referencia Saunier Duval tiene?

Nuestro taller indica la referencia 0020016474 (antes 0022016474), el n.º Wilo 4516723 y el marcado 4520245. Una tienda da el 0020048255 para la Isomax F35 H-MOD: no coincide y manda el de nuestro taller. El despiece oficial de la Isomax Condens F 35 E da el S10240 como motor HB15/7-3; el catálogo de la Isofast Condens F 35 E lo da como motor de bomba (50 W), sin nombrar HB15/7-3. Ninguno cita el 4516723: por confirmar para esta unidad.

¿Cuántas velocidades tiene?

Tres, según su etiqueta: 58 W (0,27 A), 86 W (0,40 A) y 118 W (0,52 A). Las instrucciones de las Isofast H-MOD dan 3 velocidades, de fábrica en la II. El catálogo de la Isofast Condens F 35 E da el S10240 como «Motor pump 50 W».

¿Es el motor o la bomba completa?

En el despiece oficial de Saunier Duval, la HB15/7-3 figura como «motor de bomba»; en el catálogo de la Isosplit F 35 E H-MOD, aparte del bloque de bomba de plástico (0020037988). ICG Calderas la vende como «solo motor». Pregunta qué incluye.

¿Qué otras calderas llevan este motor?

Además de las cuatro del taller, con 1 o 2 fuentes (por confirmar): la Isofast F 35 E H-MOD, varias Isosplit, la Isotwin Condens F 30 E, las Isofast Condens F 30 E y C 35 E-A y la Isomax F 35 E. La Isofast F 35 E sin H-MOD ni Condens lleva otra bomba, la 57325, según su despiece oficial.

¿Hay una referencia que sustituya al S10240?

No hay dato del fabricante. Tres tiendas (sercatec.com, jeanpaulguy.fr y otra) dan la 0010030644, bomba de alta eficiencia, como sustituta de la antigua S102400 / S1024000. Compárala con tu código.

¿Qué identificación legible tiene?

Wilo HB15/7-3 y número de placa 4516723.

¿Qué potencias ofrece?

58, 86 y 118 W en las velocidades I, II y III.

Cómo hemos verificado esta ficha

Wilo HB15/7-3

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Nuestro taller confirma el modelo HB15/7-3, los n.º 4516723 y 4520245, la referencia 0020016474 y las 4 calderas. Fuera del taller, 1 tienda (ICG Calderas) une el 4516723 con la HB 15/7-3 y los despieces oficiales dan el S10240 como motor de bomba, por confirmar en esta unidad.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Wilo ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
