Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: Placa completa e identificador ampliado

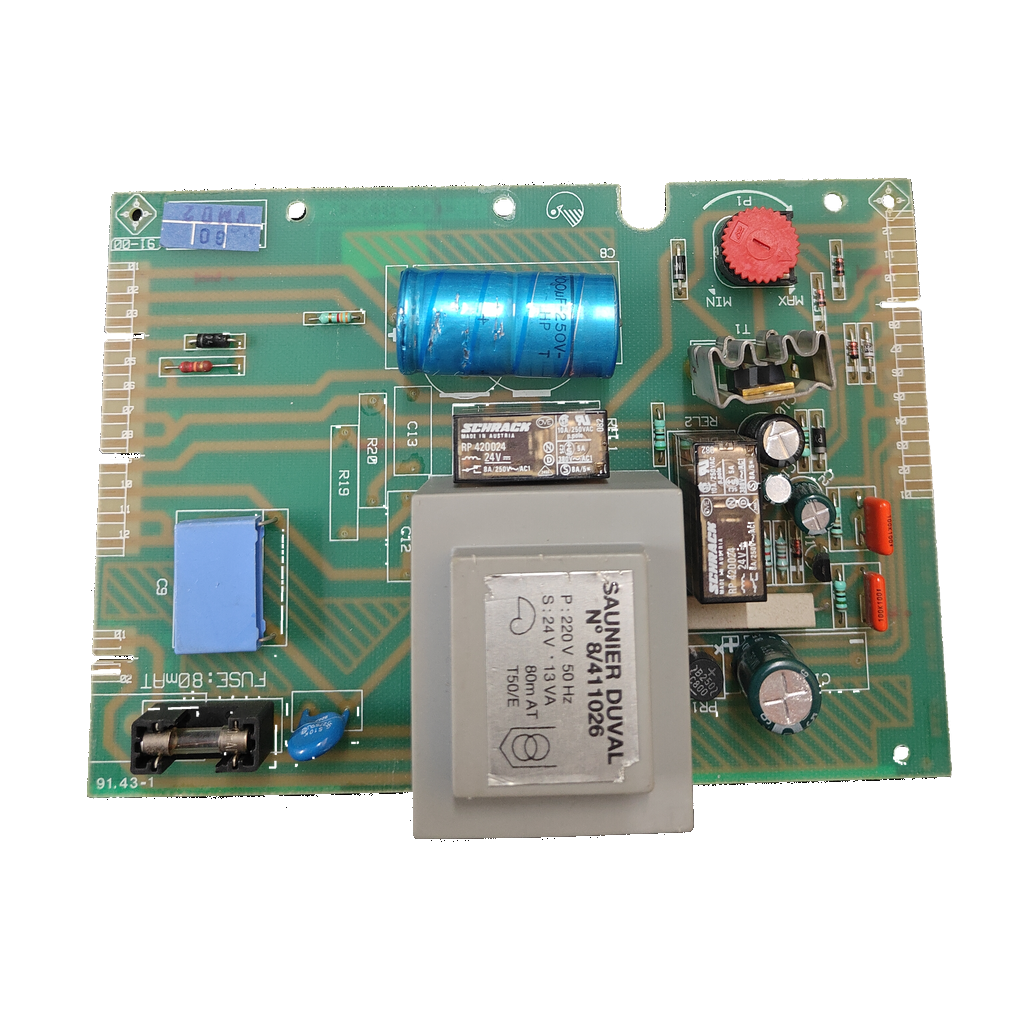

Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: vista 2

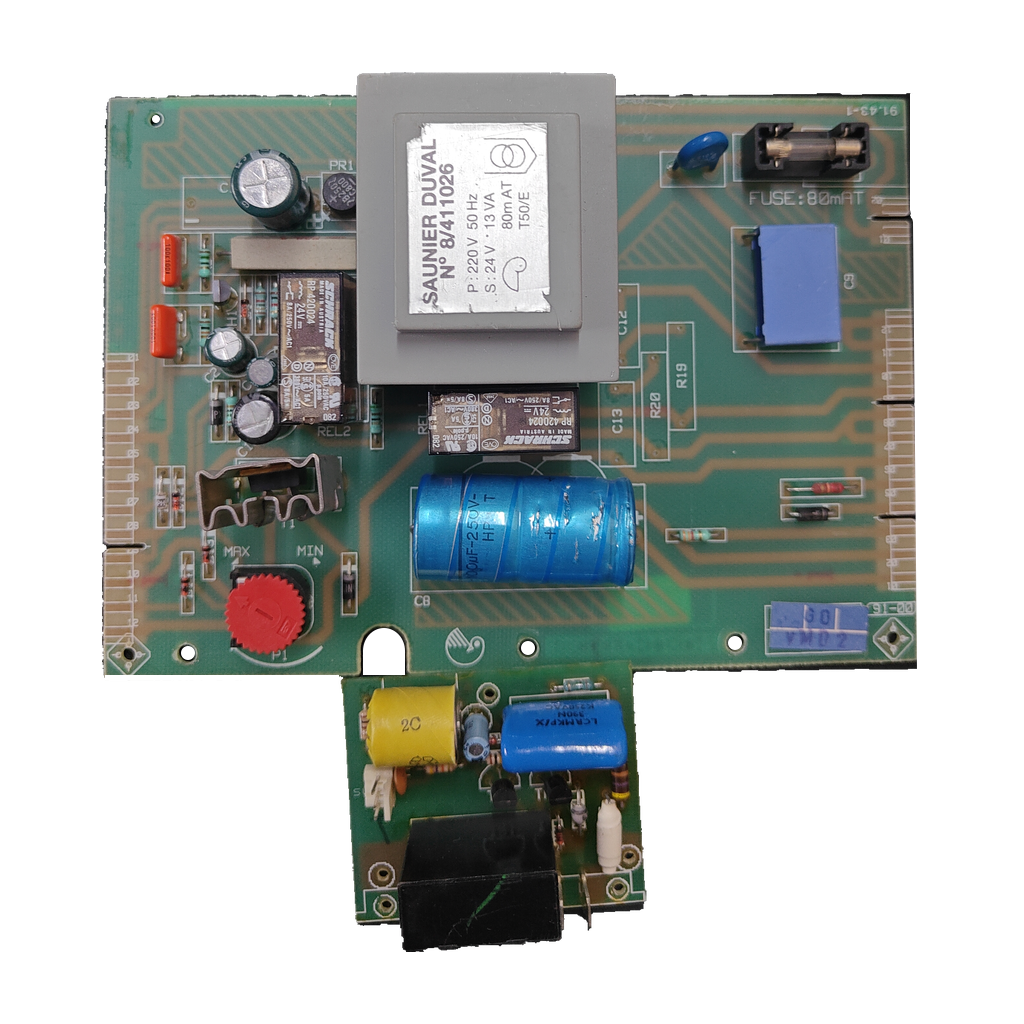

Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: Detalle de componentes de la placa

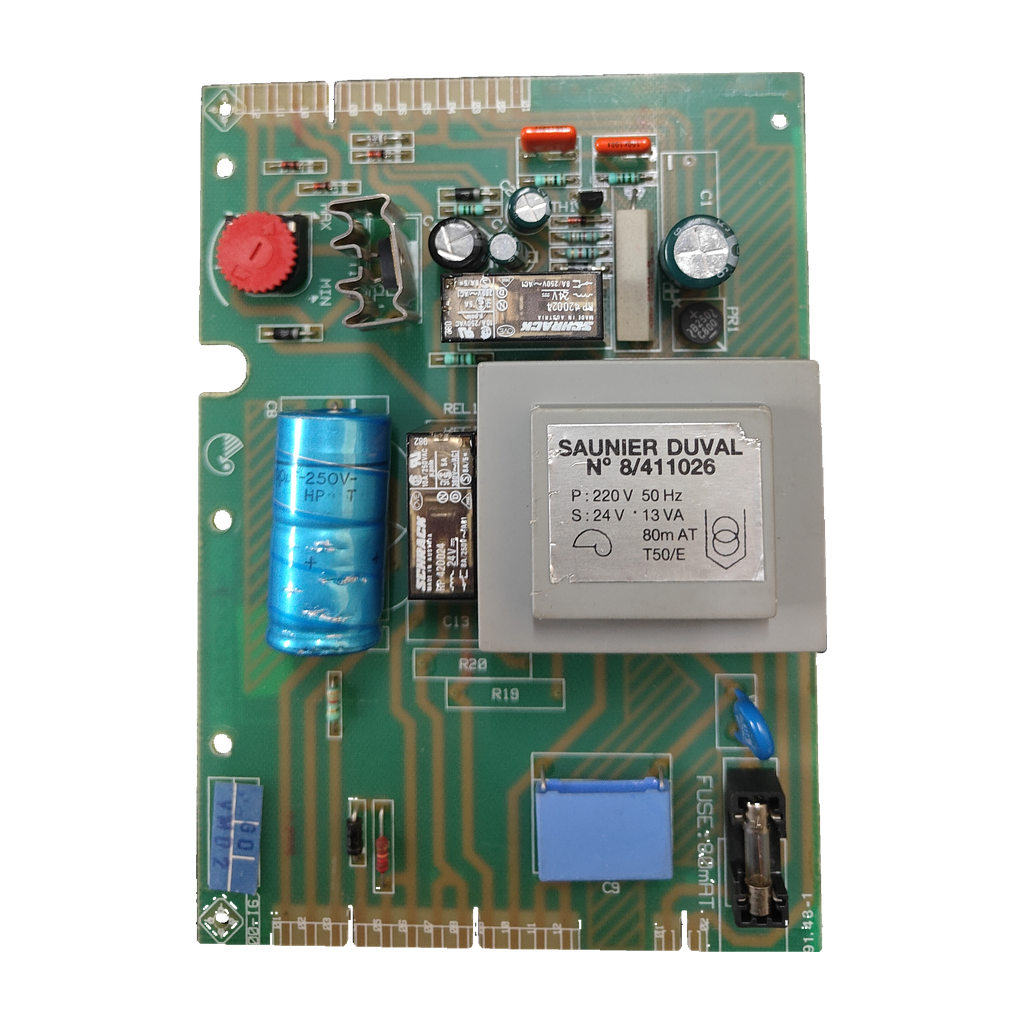

Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: vista 4
Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: vista
Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: vista
Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026: vista
BULEXFotos de esta unidad
1 / 7

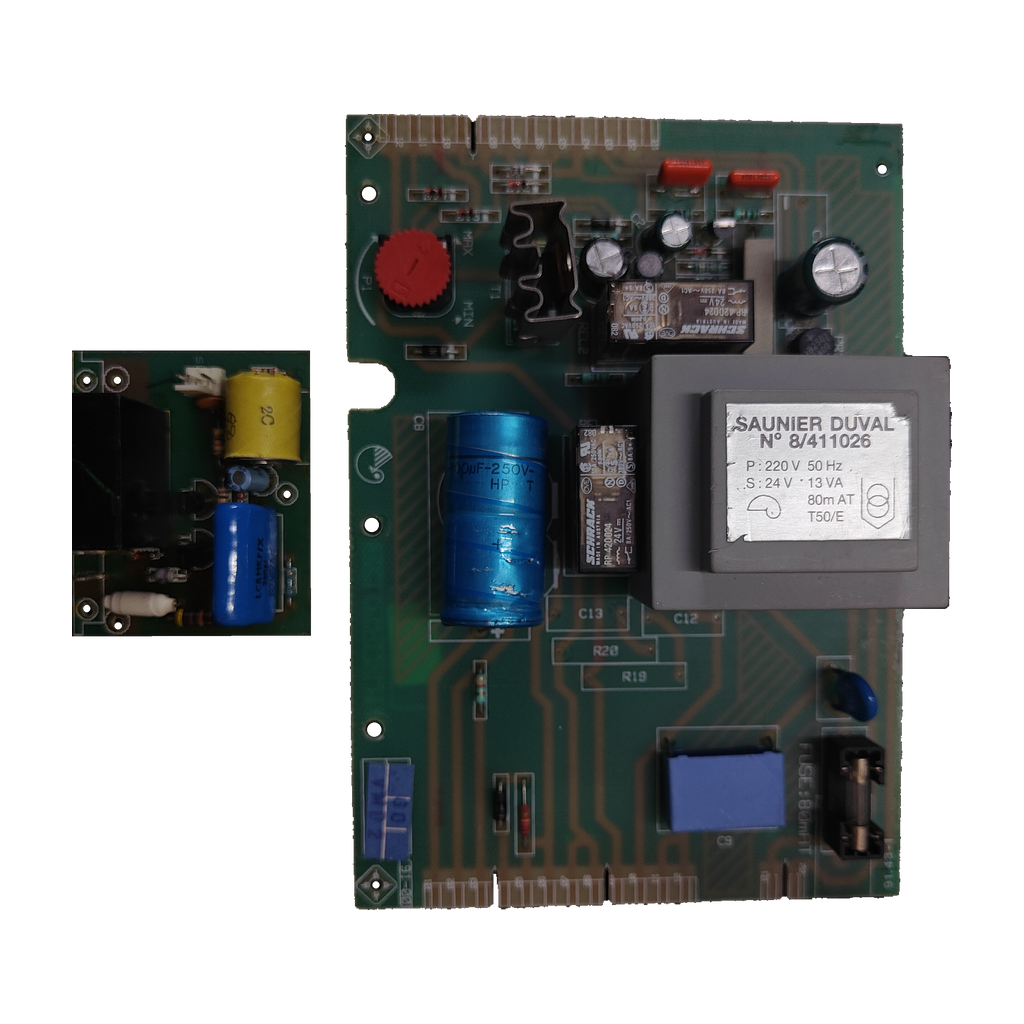

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BulexCompatibilidad confirmada

Placa electrónica BULEX 91.43-1 para Saunier Duval 623 · 93554/3 · 8/411026

Código del circuito91.43-1

La BULEX 91.43-1 es una placa electrónica de caldera (códigos 93554/3 y 8/411026) que nuestro taller ha confirmado para la Saunier Duval 623. Lleva transformador T50/E de 24 V y fusible de 80 mA T. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito BULEX 91.43-1
  • Códigos 93554/3 · 8/411026
  • Trafo T50/E · 24 V · 13 VA
  • Fusible 80 mA T
Todos los códigos de esta unidad2
Código del circuito
91.43-1
SKU Ecoklima
PLC102

Ninguna página externa leída cita 91.43-1 ni 93554/3; solo el 8/411026 sale en una tienda. Compara siempre los marcados antes de pedirla.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera: monta el transformador de alimentación (24 V en el secundario) y un fusible de 80 mA T.

Compruébalo en tu placa

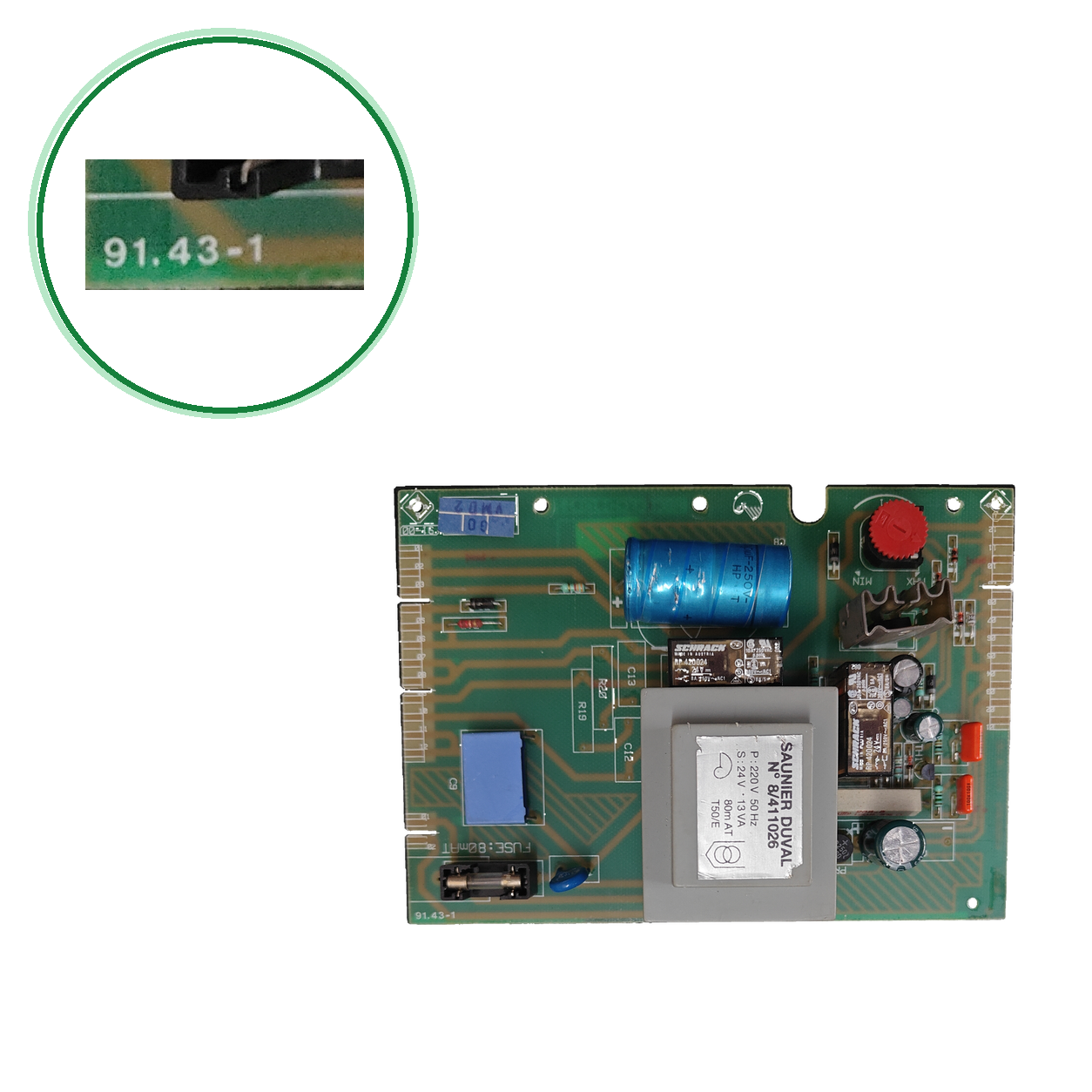

  1. Busca en la placa el código de circuito 91.43-1 y compáralo con el de la tuya; también puede escribirse 9143-1 o 91.43.1.
  2. En nuestra unidad el transformador es un T50/E de 220 V a 24 V y 13 VA, marcado «SAUNIER DUVAL No 8/411026»; compara el de tu placa con ese dato.
  3. Comprueba el fusible de 80 mA T, la alimentación serigrafiada 220/240 V y los ajustes MIN/MAX.
  4. Si una tienda te ofrece 5121700 o 05712700 para la Thelia 623, compara los marcados: no sabemos si son la misma placa con otra numeración.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
91.43-1Código del circuito; también escrito 9143-1 o 91.43.1

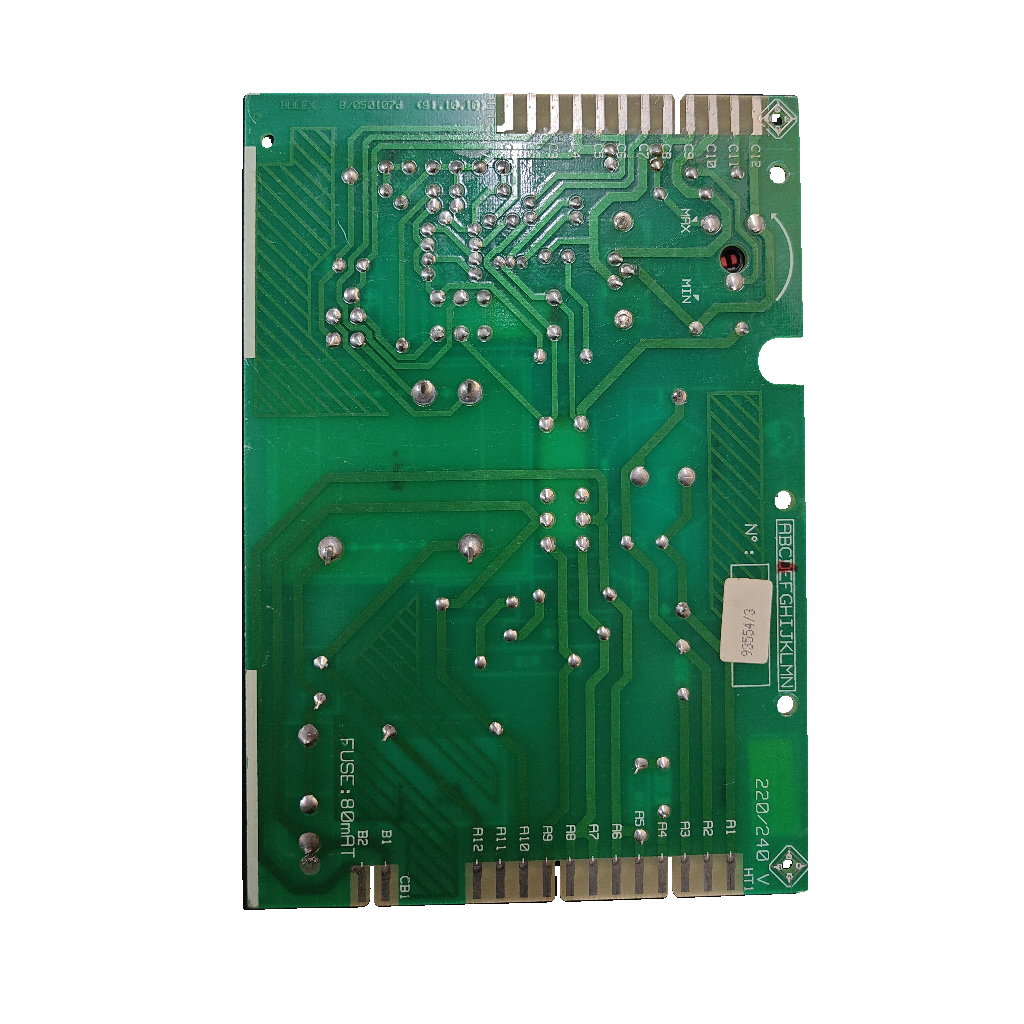

93554/3Código marcado en la unidad
8/411026Referencia de nuestro inventario y marcado del transformador («SAUNIER DUVAL No 8/411026»); también 8411026 o 411026. griferiaonline.com vende con este código una placa para la SD623
T50/ETipo del transformador montado: 220 V a 24 V, 13 VA
No la confundas con
  • 05712700Circuito impreso de la Thelia 623 en varias tiendas (también 57127 o 057127); heatingspareparts.com dice que sustituye al 51217 · Otro código; ninguna de esas páginas lo une a 91.43-1. Compáralos antes de pedir.
  • 5121700Placa reacondicionada que electrostandard-electronique.com da para la Thelia 623 · Otro código; esa ficha no cita 91.43-1. Compáralos antes de pedir.
  • 288.66.0015Módulo multifunción que e-recambios.com da para la THELIA 623 (C.O. 057127) · Otro código; esa página no cita 91.43-1.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval 623 (sd. 623)Confirmada por nuestro taller · también en griferiaonline.com (8/411026)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Transformador — primario
220 V, 50 Hz
Transformador — secundario
24 V, 13 VA
Fusible indicado en PCB y etiqueta del transformador
80 mA T
Alimentación serigrafiada en PCB
220/240 V
Ajustes serigrafiados en PCB
MIN/MAX

Datos de nuestro inventario

Subcomponente transformador
ref. 8/411026 · protección 80 mA T
Marcado del transformador
SAUNIER DUVAL No 8/411026

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible

La placa indica un fusible de 80 mA T: comprueba que no esté fundido y que el repuesto sea de ese valor.

Compara el transformador

Nuestra unidad monta un T50/E (220 V a 24 V, 13 VA) marcado «SAUNIER DUVAL No 8/411026»: compara el de tu placa con ese dato.

Monta con un técnico

Trabaja a 220/240 V: debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Qué código lleva esta placa y qué otros marcados debo comparar?

El código del circuito es 91.43-1; también puede aparecer escrito 9143-1 o 91.43.1. Nuestra unidad lleva además el código marcado 93554/3 y un transformador marcado «SAUNIER DUVAL No 8/411026». Compara también el fusible (80 mA T) y la alimentación serigrafiada (220/240 V).

¿Sirve para mi Saunier Duval 623?

Sí. Nuestro taller la ha confirmado para la Saunier Duval 623 (sd. 623), y griferiaonline.com también da la SD623 para la placa 8/411026. Si tu caldera lleva otro nombre (Thelia 623 CE, SD 623 Combi, sd 623 E…), no podemos asegurarlo sin ver los códigos: compáralos y envíanos por Contacto una foto de la placa y de la placa de características, o llama al 919 931 595.

¿Qué significan 91.43-1, 93554/3 y 8/411026?

El 91.43-1 es el código del circuito impreso. El 93554/3 es otro código marcado en la unidad. El 8/411026 es la referencia de nuestro inventario y el marcado del transformador; griferiaonline.com vende con ese código una «Placa Electrónica 8/411026 Saunier Duval» (SKU PE8411026_A) para la SD623. Ninguna fuente leída cita 91.43-1 ni 93554/3.

¿Qué transformador y qué fusible lleva?

Un transformador T50/E: primario de 220 V a 50 Hz y secundario de 24 V, 13 VA. El fusible indicado en la placa y en la etiqueta del transformador es de 80 mA T. La placa lleva serigrafiados 220/240 V y los ajustes MIN/MAX. La lista de piezas de la Thelia 623 de heatingspareparts.com también incluye un fusible de placa de 80 mA (ref. 52331, pack de 5, obsoleto).

¿Por qué la pieza figura como BULEX si la caldera es Saunier Duval?

La pieza está registrada con la marca BULEX y el transformador montado lleva el marcado «SAUNIER DUVAL No 8/411026». Hay tiendas que listan la Thelia 623 (CE) con las dos marcas (repio.be como «Bulex Thelia 623 (CE)» y un anuncio de Miravia como Saunier Duval), pero ninguna fuente leída une esa caldera con la sd. 623 de nuestro taller. Para pedirla, guíate por el código 91.43-1 y por los demás marcados, no solo por la marca.

¿Otras tiendas dan otro código de placa para la 623?

Sí. Para la Thelia 623, repio.be, heatingspareparts.com, adepem.de y un anuncio de Miravia dan el 05712700 (también escrito 57127), y electrostandard-electronique.com vende una placa reacondicionada 5121700. Ninguna cita 91.43-1, así que no podemos decir si son la misma placa con otra numeración. Para nuestro taller, la 91.43-1 va en la sd. 623: si dudas, compara los marcados o envíanos una foto.

¿Quién debe montarla?

Un técnico cualificado: la placa se alimenta a 220/240 V. Antes de montarla, compara con la tuya el código del circuito, el transformador y el fusible de 80 mA T.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

BULEX 91.43-1

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Una tienda (griferiaonline.com) une la referencia 8/411026 con una placa para la SD623; ninguna fuente leída cita 91.43-1 ni 93554/3 y no se pudo leer ningún despiece oficial. La compatibilidad con la Saunier Duval 623 la confirma nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de BULEX ni de Saunier Duval; las marcas se citan para indicar compatibilidad.
