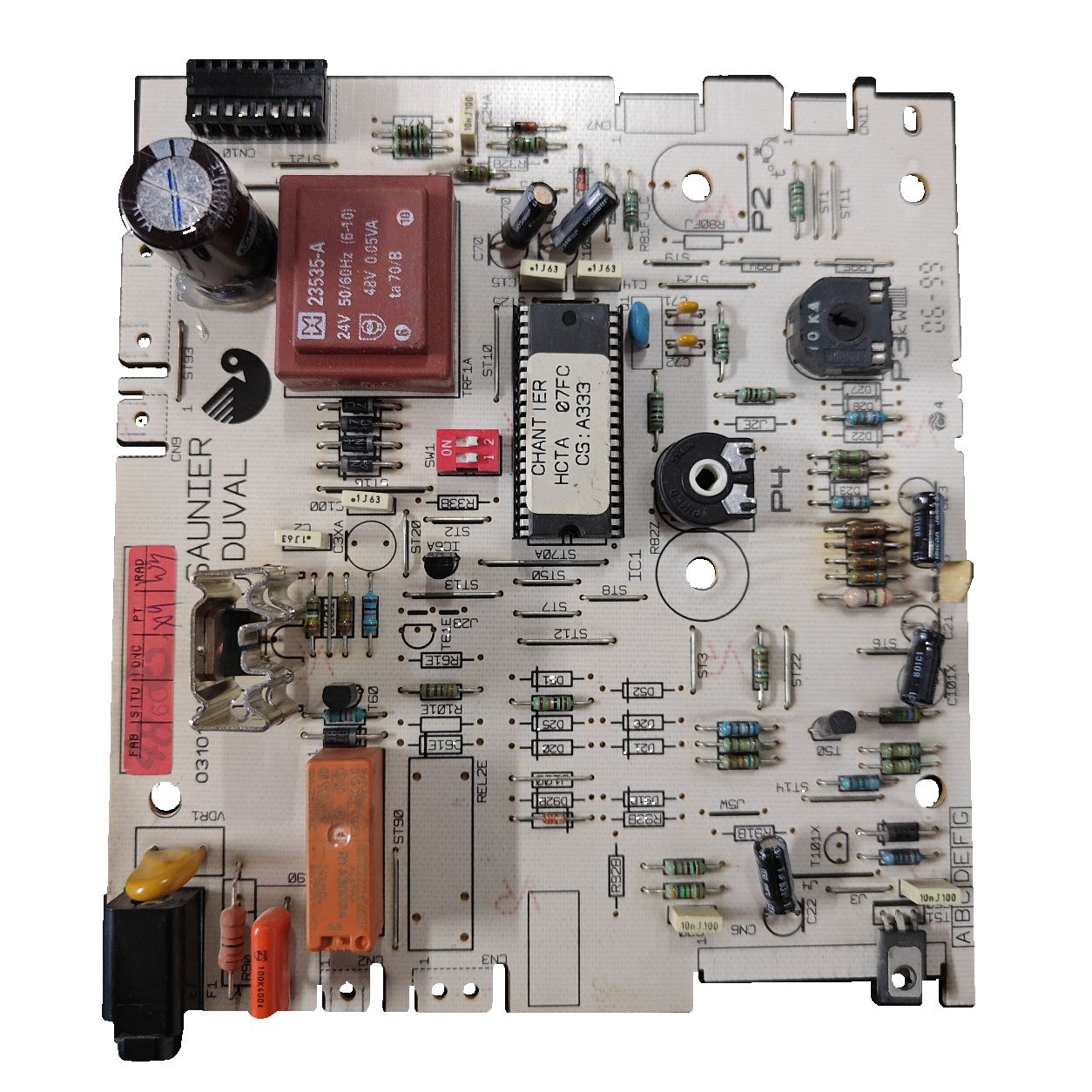

Placa electrónica Saunier Duval para Thema F 23 E · PCB 0310113600C5: Placa completa y código PCB ampliado

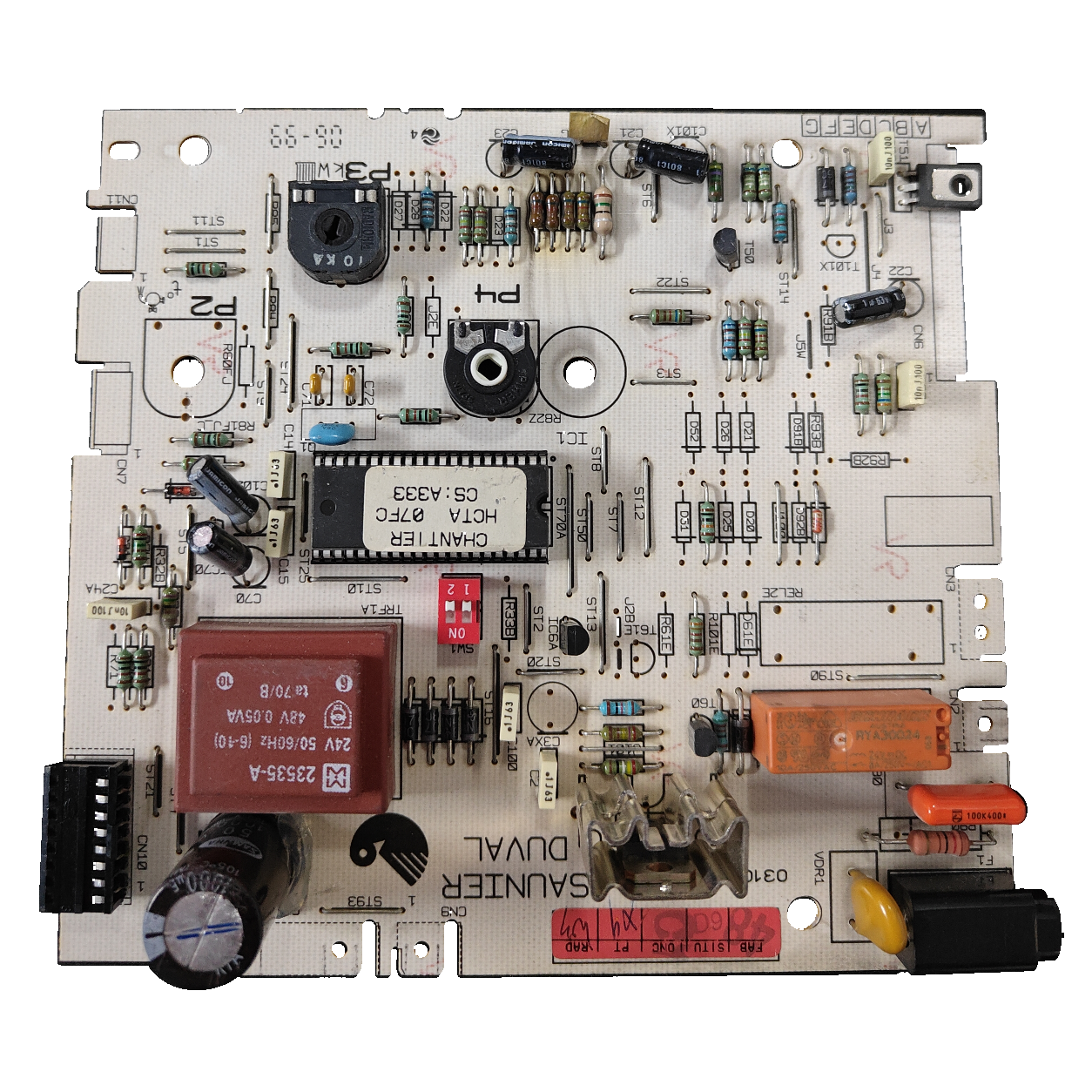

Placa electrónica Saunier Duval para Thema F 23 E · PCB 0310113600C5: Cara de componentes · segunda vista

Placa electrónica Saunier Duval para Thema F 23 E · PCB 0310113600C5: Cara de componentes · tercera vista

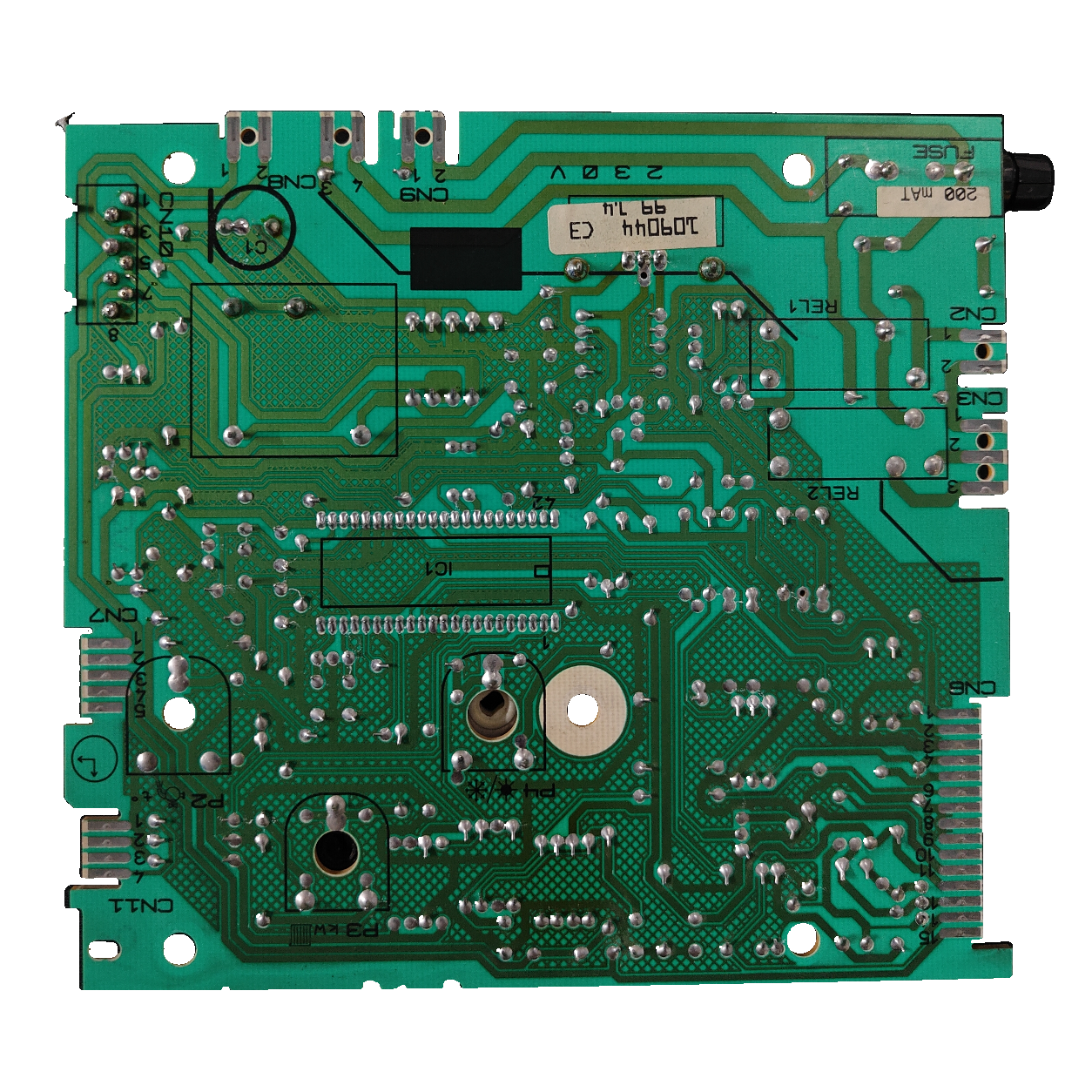

Placa electrónica Saunier Duval para Thema F 23 E · PCB 0310113600C5: Reverso con pistas y soldaduras

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa y código PCB ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval para Thema F 23 E · PCB 0310113600C5

Referencia Saunier Duval0310113700C5

La 0310113600C5 es la placa electrónica de control Saunier Duval (referencia 0310113700C5) que nuestro taller ha confirmado para la caldera Thema F 23 E. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 0310113600C5
Referencia 0310113700C5
Confirmada: Thema F 23 E
230 V · fusible F1 200 mAT

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0310113700C5
Código del circuito: 0310113600C5
SKU Ecoklima: PLC034

Openclima da 0310113700C5 para la Thema F23E y la Thema C23E, y 0310113600C5 para la Combitek C 23 E (2000-2001). Compara los códigos, no solo el nombre de la caldera.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: lleva transformador, relé y conectores de borde. Se sospecha de ella cuando no da señales al pulsar marcha, muestra códigos de error erráticos o presenta pistas quemadas u oxidación.

Compruébalo en tu placa

Mira la serigrafía de tu placa: la nuestra lleva 0310113600C5. La referencia que indica nuestro taller es 0310113700C5; compárala si la ves impresa en la tuya.
Compara el transformador TRF1A (23535-A; 24 V), el fusible F1 (200 mAT) y el circuito integrado IC1 (HCTA 07FC).
Compara SW1 (el nuestro va marcado ON, con selectores 1 y 2; el manual de la versión E lo describe con 6 interruptores), los relés y los conectores de borde.
Otras tiendas dan para la Thema F 23 E otras placas: 05728600 (BoilerRecycling) y 5741000 (SATCRM, para Thema F/E y C/E). Compara el código de tu placa con 0310113600C5 o 0310113700C5.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310113600C5	Código del circuito impreso (serigrafía de la placa)
0310113700C5	Referencia de la pieza que indica nuestro taller; Openclima la vende como «v2» para Thema F23E y C23E
CPSDA006R	Referencia que Openclima muestra en la ficha de la 0310113600C5; no dice de qué fabricante es
23535-A	Transformador TRF1A de la placa (24 V)
HCTA 07FC	Circuito integrado IC1 (CHANTIER · CS:A333)

No la confundas con

05728600 (was 57286)Placa principal de Combitek F23E y Thema F18E/F23E según una tienda británica · Otro código: no es el 0310113600C5
5741000Placa «grande» de Combitek, Thema y Themaplus (F/E y C/E) según una tienda española · Otro código: el listado de esa tienda no cita 0310113600C5 ni 0310113700C5
05745900«Circuit de contrôle» de la Thema C 23 E según una tienda francesa · Otro código: esa lista no cita 0310113600C5 ni 0310113700C5

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thema F 23 EConfirmada por nuestro taller · también en Openclima (0310113700C5); otra tienda y los manuales del fabricante la dan sin código

Por confirmarPor confirmar

Saunier Duval Thema C 23 E1 fuente: Openclima (0310113700C5 «v2»). Dos tiendas listan otras placas: 5741000 y 05745900
Saunier Duval Combitek C 23 EOpenclima, para 0310113600C5 (2000-2001); un anuncio de Wallapop cita «Combitek» con 0310113700C5

No sirve para

Modelos SB del manual de la Thema F 23 ESu lista de recambios trae otra «Main PCB (SB models)» (manual de servicio, pág. 27)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Alimentación marcada en el circuito: 230 V
Marcado del fusible F1: 200 mAT
Transformador TRF1A: 23535-A; 24 V; 50/60 Hz (6-10); 48 V; 0,05 VA; ta 70/B
Circuito integrado IC1: CHANTIER; HCTA 07FC; CS:A333
Interruptor SW1: marcado ON; selectores 1 y 2

Síntomas de que puede fallar

Lo que revisa el técnico

Sin agua caliente sanitaria (salvo modelos SB) o sin 240 V en CN2

El esquema de averías del manual de servicio acaba en «sustituir la placa principal» (pág. 27).

Sin luces ni respuesta al pulsar marcha, o códigos de error erráticos

Señales de placa dañada según una tienda.

Relés de bomba o extractor pegados; pistas quemadas u oxidación

Averías de placa según la misma tienda.

La primera señal sale del manual del fabricante y las demás de una tienda: que un técnico lo confirme antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Relés y conectores

Compara el número y la posición de los relés y de los conectores con los de tu placa.

Interruptor SW1

Esta placa lleva SW1 marcado ON, selectores 1 y 2. El manual de la versión E lo describe con 6 interruptores: anota todos antes de desmontar la tuya.

Monta con un técnico

La placa trabaja a 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

9 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

El código del circuito, 0310113600C5, va en la serigrafía; la referencia que indica nuestro taller es 0310113700C5. Compara también el transformador TRF1A (23535-A; 24 V), el fusible F1 (200 mAT), el circuito integrado IC1 (HCTA 07FC) y los conectores.

¿Sirve para mi Saunier Duval Thema F 23 E?

Sí. Nuestro taller ha confirmado esta placa para la Thema F 23 E. Además, Openclima da la 0310113700C5 para Thema F23E y C23E, otra tienda vende una placa para la Thema F23 E sin código y el manual de servicio de la Thema F 23 E lista una «Main PCB» (sin código).

¿Sirve para la Thema C 23 E o la Combitek C 23 E?

Nuestro taller no la ha confirmado para esas calderas. Solo Openclima da la 0310113700C5 para la Thema C23E y la 0310113600C5 para la Combitek C 23 E (2000-2001), y dos tiendas listan otras placas para la Thema C 23 E (5741000, 05745900). Compara los códigos o envíanos una foto de tu pieza y de la caldera desde Contacto.

¿Qué diferencia hay entre 0310113600C5 y 0310113700C5, y qué es CPSDA006R?

Nuestra placa lleva 0310113600C5 en la serigrafía; la referencia que indica nuestro taller es 0310113700C5. Openclima los vende como dos versiones: 0310113600C5 (2000-2001) y 0310113700C5 «v2», y muestra CPSDA006R como «Référence» de la primera, sin decir de qué fabricante es.

¿Hay otras placas con otro código para la Thema F 23 E?

Hay tiendas que listan otros códigos: 05728600 (Combitek F23E y Thema F18E/F23E, tienda británica) y 5741000 (placa «grande» de Combitek, Thema y Themaplus, tienda española). No son 0310113600C5 ni 0310113700C5: compara el código de tu placa antes de pedir.

¿Qué síntomas apuntan a esta placa?

El esquema de averías del manual de servicio del fabricante (pág. 27) acaba en sustituir la placa principal si no hay agua caliente sanitaria (salvo modelos SB) o no hay 240 V en el terminal CN2. Una tienda añade: sin luces al pulsar marcha, errores erráticos, relés pegados y pistas quemadas. Que lo confirme un técnico.

¿Quién debe montarla y qué hay que revisar al cambiarla?

Un técnico cualificado: la placa trabaja a 230 V y gobierna una caldera de gas. Compara relés y conectores y anota los selectores de SW1 (el manual de la versión E describe 6). Según el manual UK, se suelta CN6, CN7, CN8 y CN9 y la placa de encendido queda en su sitio.

¿Cómo identificar esta placa electrónica?

Compara el código PCB 0310113600C5 y la distribución de los conectores con tu placa. El código del circuito impreso se mantiene separado de la referencia comercial del repuesto.

¿Con qué caldera es compatible?

La compatibilidad registrada para esta unidad es Saunier Duval Thema F 23 E.

Cómo hemos verificado esta ficha

Saunier Duval 0310113700C5

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Identidad confirmada por nuestro taller (códigos 0310113600C5 y 0310113700C5, Thema F 23 E). Externo, 1 origen (Openclima): une la 0310113700C5 con la Thema F 23 E y la 0310113600C5 con la Combitek C 23 E, no con esta caldera. Climatización Ibérica y los manuales la unen sin código.

Fuentes consultadas

Manual oficial Saunier Duval Thema F 23 E (PDF, 2001)SW1 de 6 interruptores; sin códigos
Manual de servicio Saunier Duval Thema F 23 E, pág. 27«Main PCB (THEMA F 23 E)» y esquema de averías
Manual UK Saunier Duval Thema F 23 E (PDF)Placa principal de la Thema F 23 E; conectores CN6 a CN9
Openclima: placa 0310113700C5 v2 (Thema F23E y C23E)0310113700C5 con Thema F23E y C23E
Openclima: placa 0310113600C5 (Combitek C 23 E)0310113600C5 (2000-2001) y CPSDA006R
Climatización Ibérica: placa Thema F23 EPlaca Thema F23 E y síntomas
Wallapop: módulo electrónico Combitek Saunier DuvalCita 0310113700C5

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
