Placa electrónica Nordgas 6SCHEMOD35 · OSCHEMOD35 H0/E2 para Fondital Minorca y Nibir: Pieza e identificador ampliado

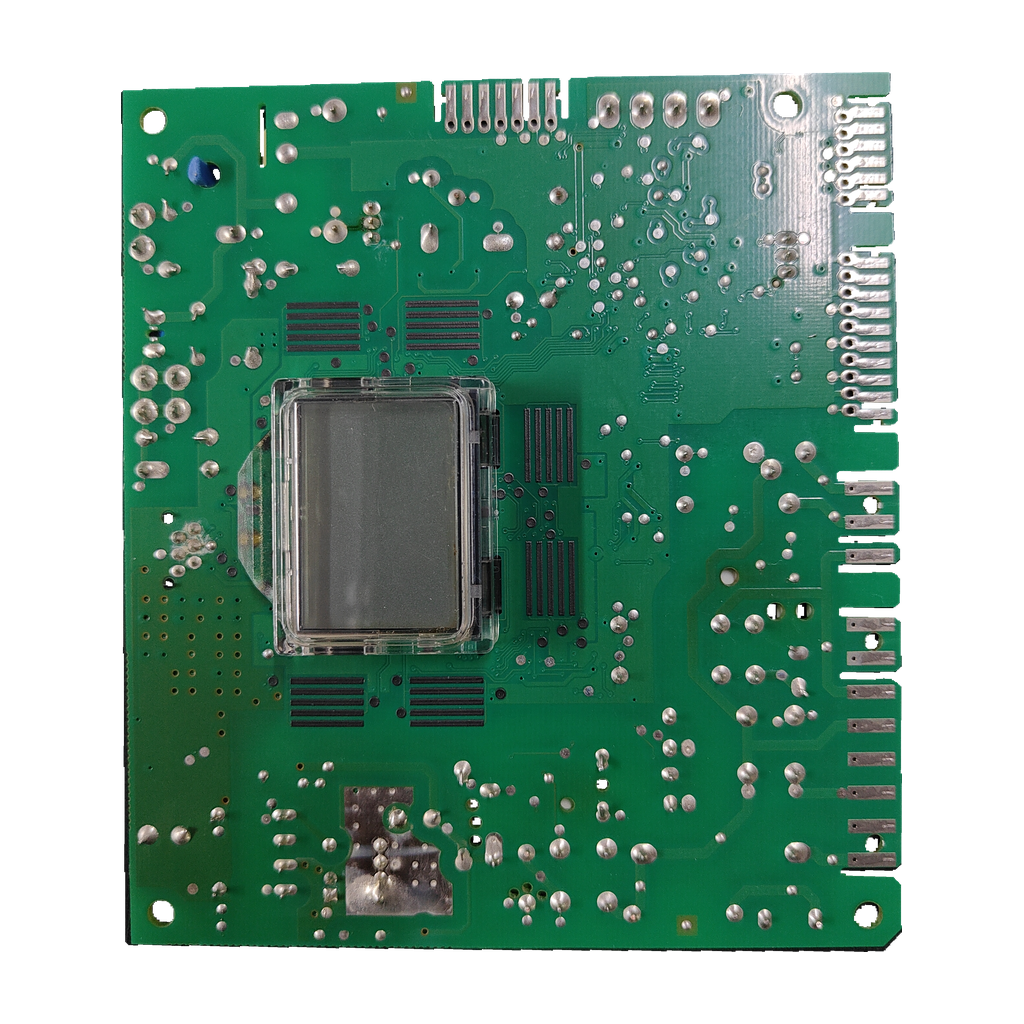

Placa electrónica Nordgas 6SCHEMOD35 · OSCHEMOD35 H0/E2 para Fondital Minorca y Nibir: vista 2

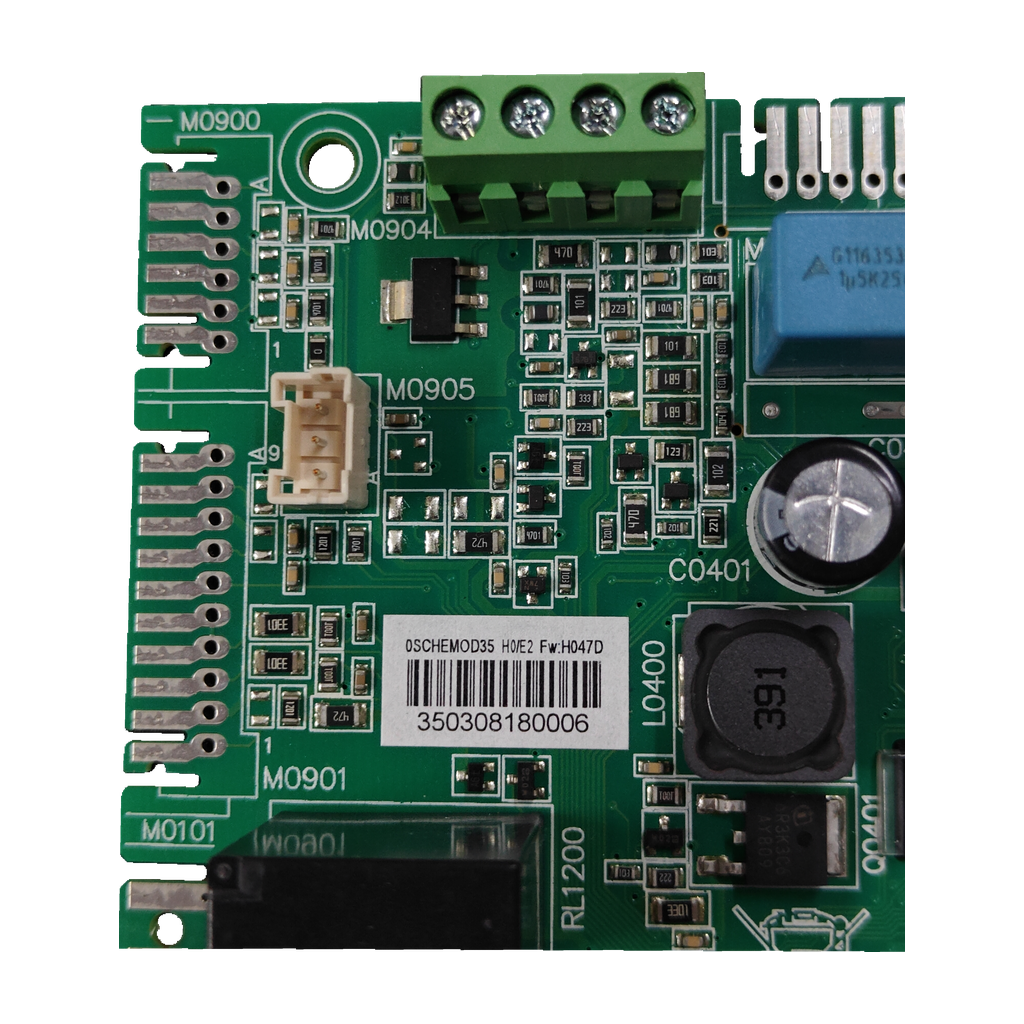

Placa electrónica Nordgas 6SCHEMOD35 · OSCHEMOD35 H0/E2 para Fondital Minorca y Nibir: vista 3
NORDGASFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

NordgasReferencia verificada

Placa electrónica Nordgas 6SCHEMOD35 · OSCHEMOD35 H0/E2 para Fondital Minorca y Nibir

Referencia Fondital6SCHEMOD35

La 6SCHEMOD35 (marcada OSCHEMOD35 H0/E2) es la placa de modulación de condensación Nordgas de las Fondital Minorca y Nova Florida Nibir KC, KR y KRB, confirmadas por nuestro taller. Dos tiendas la dan también para Leo KC y Tenerife KC (por confirmar). Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Fondital 6SCHEMOD35
  • Marcado OSCHEMOD35 H0/E2
  • Firmware H047D
  • Fusible 3.15 A F
Todos los códigos de esta unidad3
Referencia Fondital
6SCHEMOD35
Código del circuito
OSCHEMOD35 H0/E2
SKU Ecoklima
PLC436

Nuestra etiqueta marca OSCHEMOD35 H0/E2; la lista oficial usa 6SCHEMOD35 y las tiendas 6SCHEMOD50. Ninguna fuente cita OSCHEMOD35 H0/E2.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de modulación de condensación de la caldera («scheda modulazione condensing» en la lista oficial de recambios de Fondital). Si el quemador no se enciende (E01), los manuales oficiales de Minorca y Nibir señalan la tarjeta electrónica averiada, sin código.

Compruébalo en tu placa
  1. Busca en la placa el marcado OSCHEMOD35 H0/E2 y, adherido, el firmware H047D.
  2. Compara el código: la lista oficial de Minorca-Nibir pone 6SCHEMOD35; las tiendas venden la 6SCHEMOD50 («ex 6SCHEMOD35»).
  3. No la confundas con la 6CIRCSTA21 (interconexión Minorca-Nibir) ni con la 6SCHEMOD19 de las Line Tech.
  4. Mira el modelo en la placa de características: Minorca o Nibir KC, KR o KRB (confirmadas por nuestro taller) o Leo/Tenerife KC (por confirmar).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si la tenemos.
Códigos de esta pieza
6SCHEMOD35Referencia Fondital de la placa (nuestro taller; lista oficial, ítem 80)
OSCHEMOD35 H0/E2Marcado y código del circuito (PCB) de nuestra etiqueta
6SCHEMOD50Código actual de la misma placa («ex 6SCHEMOD35») según 6 tiendas. Código oficial en la lista de Tenerife-Leo KC
H047DFirmware adherido a la placa (Fw:H047D)
AR151F08Marcado del subcomponente azul (junto a 1205 y 14/18)
No la confundas con
  • 6CIRCSTA21Placa de interconexión Minorca-Nibir (ítem 92 de la misma lista) · Es otra placa, no la de modulación
  • 6SCHEMOD19Placa de Fondital para Nias, Pictor y Tahiti Condensing Line Tech · Es de otra serie de calderas

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fondital Minorca KC24Confirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it, satcrm.es y sercatec.com
  • Fondital Minorca KRConfirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it y sercatec.com
  • Fondital Minorca KRBConfirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it y sercatec.com
  • Nova Florida Nibir KCConfirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it y sercatec.com
  • Nova Florida Nibir KRConfirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it y sercatec.com
  • Nova Florida Nibir KRBConfirmada por nuestro taller · también en lista oficial, ricambiocaldaia.it y sercatec.com
Por confirmarPor confirmar
  • Fondital Leo KC2 fuentes: ricambiocaldaia.it y sercatec.com (ex 6SCHEMOD35); lista oficial con 6SCHEMOD50
  • Fondital Tenerife KC2 fuentes: ricambiocaldaia.it y sercatec.com (ex 6SCHEMOD35); lista oficial con 6SCHEMOD50
No sirve para
  • Fondital Nias, Pictor y Tahiti Condensing Line TechLlevan otra placa: 6SCHEMOD19 (según una tienda)
  • Fondital Libra, Nias y Tahiti Dual Line TechLlevan otra placa: 6SCHEMOD17 (según una tienda)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos según las fuentes

Denominación oficial
Scheda modulazione condensing, 1 por calderaLista Fondital C 364-00, ítem 80

Marcados de esta unidad

Fusible
3.15 A F
Marcado del subcomponente azul
1205; 14/18; AR151F08
Marcado completo del firmware adherido
Fw:H047D

Síntomas de que puede fallar

Lo que revisa el técnico
Código E01: el quemador no se enciende

Los manuales oficiales de Minorca y Nibir dan como causa la tarjeta electrónica averiada, a sustituir por personal cualificado. No nombran esta placa.

El quemador se enciende unos segundos y se apaga

Manual oficial de Minorca KC-KR-KRB: la tarjeta no detecta la llama porque fase y neutro están invertidos. Verifica la conexión fase-neutro a la red.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible de la placa

La nuestra lleva 3.15 A F. El manual da 3,15 A para el fusible de alimentación de la caldera. Comprueba el tuyo antes de cambiarla.

Monta con un técnico

Va conectada a la red eléctrica de una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

En la placa figura OSCHEMOD35 H0/E2 y, adherido, el firmware H047D; el subcomponente azul marca 1205, 14/18 y AR151F08. Nuestro taller la tiene con la referencia Fondital 6SCHEMOD35 (ítem 80 de la lista oficial de Minorca-Nibir). Compara también la 6SCHEMOD50. Ninguna fuente explica H047D ni AR151F08: sirven para comparar, no para pedir.

¿Sirve para mi Fondital Minorca o Nova Florida Nibir KC, KR o KRB?

Sí. Nuestro taller la ha confirmado para la Minorca KC24, KR y KRB y la Nibir KC, KR y KRB. La lista oficial de Fondital pone la 6SCHEMOD35 en la familia Minorca-Nibir y dos tiendas (ricambiocaldaia.it y sercatec.com) listan esas calderas para la 6SCHEMOD50 (ex 6SCHEMOD35).

¿Qué diferencia hay entre la 6SCHEMOD35 y la 6SCHEMOD50?

Seis tiendas dan la 6SCHEMOD50 como «ex 6SCHEMOD35» (código anterior). La lista oficial de Minorca-Nibir (03/2016) trae la 6SCHEMOD35 y la de Tenerife-Leo KC la 6SCHEMOD50. Ninguna fuente explica qué cambia: compara el marcado de la placa.

¿Va también en las Fondital Leo KC y Tenerife KC?

Está por confirmar. La lista oficial de Tenerife-Leo KC trae la 6SCHEMOD50 (ítem 75) y dos tiendas (ricambiocaldaia.it y sercatec.com) la dan para Leo KC y Tenerife KC (ex 6SCHEMOD35); falta una tercera fuente con la 6SCHEMOD35. Nuestro taller no las tiene entre las confirmadas: envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características.

¿Qué indica el error E01 en una Minorca o una Nibir?

Según los manuales oficiales de Minorca y Nibir KC-KR-KRB, E01 es «el quemador no se enciende» por tarjeta electrónica averiada. No nombran esta placa: E01 no basta para decidir cambiarla.

¿Se puede confundir con otras placas de Fondital?

Sí. En la lista oficial de Minorca-Nibir hay otra placa, la 6CIRCSTA21 (ítem 92, interconexión). Y, según una tienda, las Nias, Pictor y Tahiti Condensing Line Tech llevan otra placa, la 6SCHEMOD19.

¿Quién debe montarla?

Un técnico cualificado: el manual oficial de Minorca manda llamar a personal cualificado para sustituir la tarjeta, a la que va conectado el cable de alimentación.

Cómo hemos verificado esta ficha

NORDGAS OSCHEMOD35 H0/E2

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

6SCHEMOD35 = placa de modulación condensing: lista oficial de Fondital (ítem 80) y 6 tiendas. Marca: faustoricambi.it indica «Marca: FONDITAL» y otras tiendas la titulan Fondital; ricambiocaldaia.it, «Ricambio originale Nordgas»; nuestro taller la registra como Nordgas y prevalece.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Nordgas, Fondital ni Nova Florida; las marcas se citan para indicar compatibilidad.
