Placa electrónica Procond Elettronica 356062400 · 12020 01 para Roca RS 24/24: Pieza e identificador ampliado

Placa electrónica Procond Elettronica 356062400 · 12020 01 para Roca RS 24/24: vista 2

Placa electrónica Procond Elettronica 356062400 · 12020 01 para Roca RS 24/24: vista 3

Placa electrónica Procond Elettronica 356062400 · 12020 01 para Roca RS 24/24: vista 4

PROCOND ELETTRONICAFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ProcondCompatibilidad confirmada

Placa electrónica Procond Elettronica 356062400 · 12020 01 para Roca RS 24/24

Código del circuito356062400

La 356062400 (código marcado 12020 01) es una placa electrónica Procond Elettronica para la caldera Roca RS 24/24, confirmada por nuestro taller. Una tienda la da también para RS 20, RS 24 y RS 20/20. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Procond Elettronica 356062400
Código marcado 12020 01
Roca RS 24/24 confirmada
Trafo 0-115 V / 0-10,5 V

Todos los códigos de esta unidad2

Código del circuito: 356062400
SKU Ecoklima: PLC130

El código del circuito se escribe a veces con espacios o guiones (356 062 400, 356-062-400). El marcado 12020 01 aparece también como 12020-01 o 1202001: es la misma marca escrita de otra forma.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de control de la caldera: lleva transformador, relés y un circuito integrado NEC marcado «ROCA 8». Antes de dar la placa por averiada, conviene comprobar el suministro, el fusible y las conexiones.

Compruébalo en tu placa

Busca en tu placa el código 356062400 marcado en el circuito y, aparte, el marcado 12020 01.

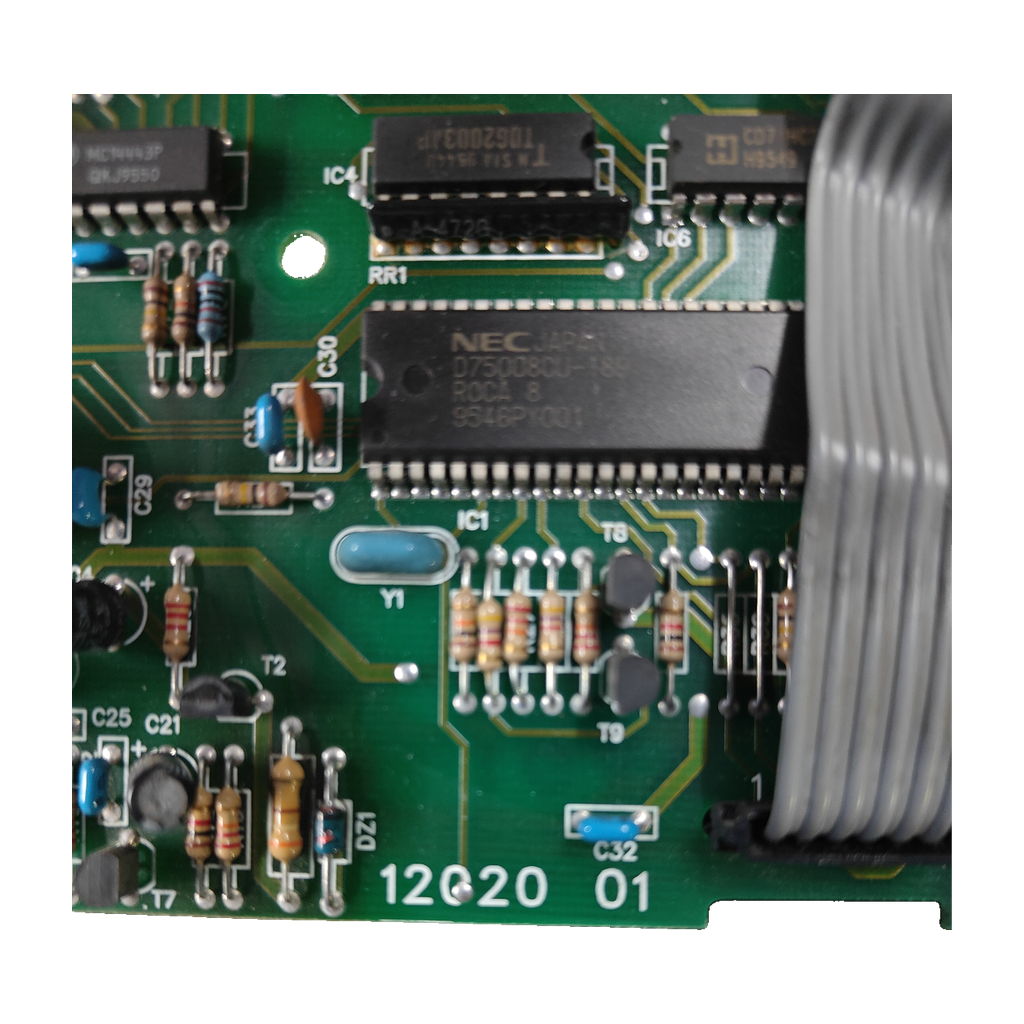

Comprueba la revisión REV 490 · 01.96 y el circuito integrado NEC D75008CU-189, que lleva también la inscripción ROCA 8.
Mira el transformador: 0-115 V en el primario y 0-10,5 V en el secundario. No la confundas con la 356062800 ni con la referencia Roca 122121410: son otras referencias.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

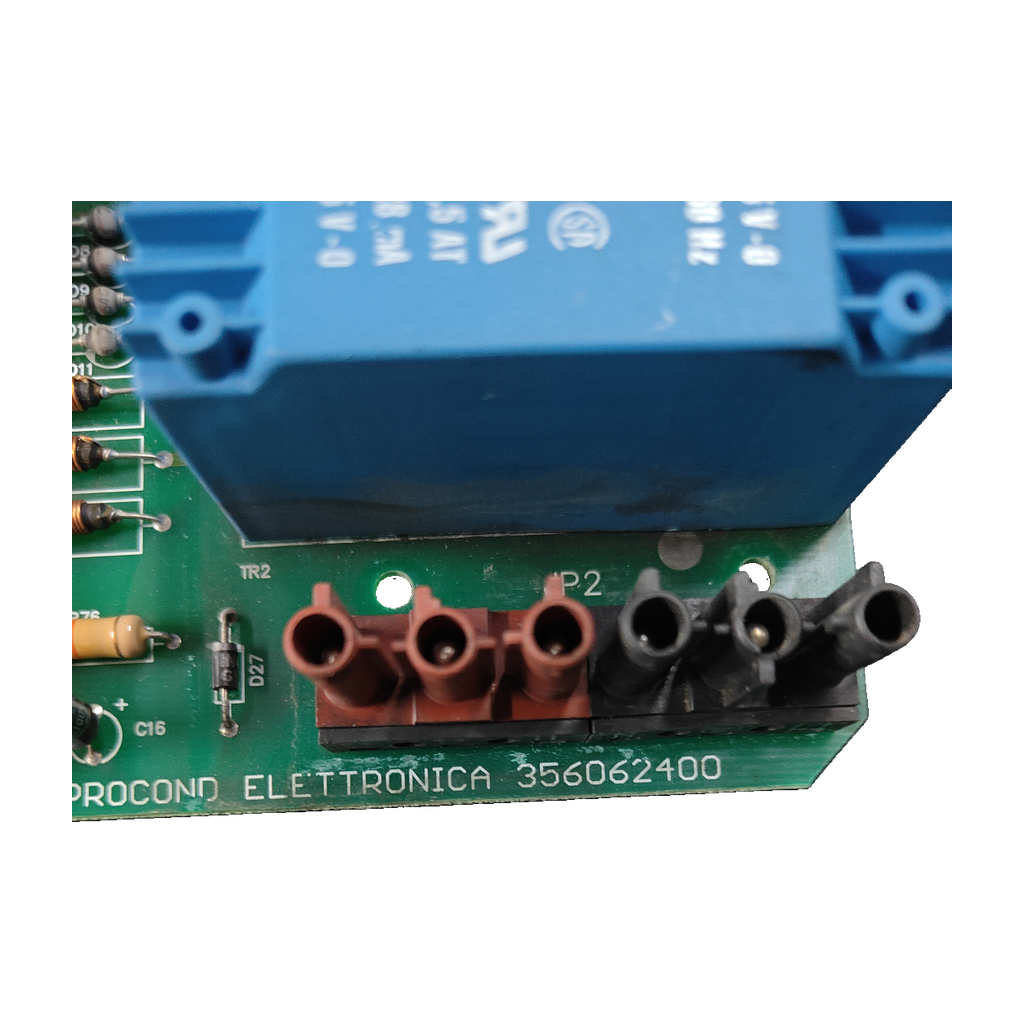

356062400	Código marcado en el circuito impreso (PROCOND ELETTRONICA va serigrafiado en la placa); una tienda lo da como «Versión Electrónica» de la placa Roca
12020 01	Código marcado aparte en la placa
356062400/12020-01	Referencia con la que nuestro inventario une el código del circuito y el marcado
REV 490 · 01.96	Revisión del circuito impreso
D75008CU-189	Circuito integrado NEC JAPAN, marcado también «ROCA 8»
9546PY001	Otro marcado del mismo circuito integrado NEC

No la confundas con

356062800Placa Procond Elettronica de la Roca R20/20F, según un anuncio de segunda mano · Es otro código: acaba en 800, no en 400. Su transformador es 0-115 V / 0-9 V; esta lleva 0-115 V y 0-10,5 V
122121410Referencia Roca de la tarjeta de las RS 20/20 F y RS 20/20 T versión 0, según una tienda · Es otro código, distinto de 356062400; la tienda no lo relaciona con esta placa ni con la RS 24/24
122123000Placa Baxi Roca de la RS 20/20, según varias tiendas (una la liga al manómetro analógico) · Es otro código; ninguna de esas fichas nombra 356062400
122121140Tarjeta electrónica de la RS-20 (V.00) en un listado de piezas de esa caldera · Se parece a 122121410 pero es otra referencia; el listado no nombra 356062400

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca RS 24/24Confirmada por nuestro taller · también en Openclima

Por confirmarPor confirmar

Roca RS 20/201 fuente: Openclima, sin indicar versión. Contradicción: varias tiendas dan para la RS 20/20 la placa 122123000 (una la liga a la versión analógica y otra la da también para F y T), mientras que una de ellas da la 122121410 para F y T versión 0. Ninguna nombra 356062400. Sin confirmar.
Roca RS 201 fuente: Openclima. Un listado de piezas de la RS-20 (V.00) da la tarjeta 122121140 y no nombra 356062400.

No sirve para

Roca R20/20FUn anuncio de segunda mano le da otra placa: Procond 356062800

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Marcados PCB: 94V0; 01-96

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Cara de componentes: FACE ELEMENTS

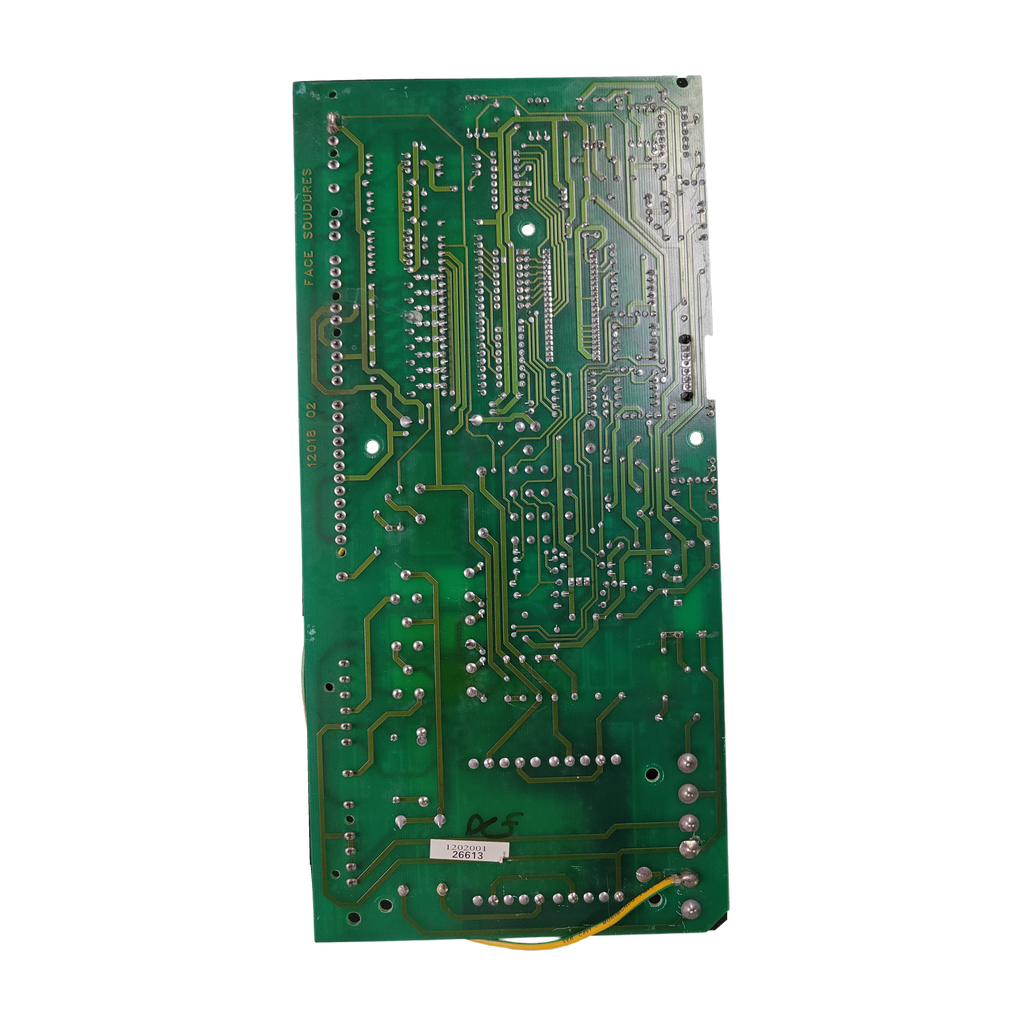

Cara de soldaduras: FACE SOUDURES
Portafusible/fusible de placa: formato 5×20
Relé OMRON G5V-2: bobina 24 V DC
Relés azules: 24 V DC; marcado 2000
Transformador: 0-115 V PRI 115 V-0; UI 39/21; 50/60 Hz; 96/02; BV 039-5357.0 L; ta 40 °C/E; 1,5 AT; 1428 mA; 0-10,5 V SEC 10,5 V-0
Circuito integrado NEC JAPAN: D75008CU-189; ROCA 8; 9546PY001

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva portafusible de formato 5×20. Comprueba que no está fundido antes de dar la placa por averiada.

Monta con un técnico

Es la placa de control de la caldera, conectada a la red eléctrica.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál es?

Está marcado en el propio circuito impreso: 356062400; el nombre PROCOND ELETTRONICA va serigrafiado en la placa. Aparte lleva un código marcado, 12020 01, y la revisión REV 490 · 01.96. Compara los tres con los de tu placa.

¿Sirve para mi Roca RS 24/24?

Sí. Nuestro taller la ha confirmado para la Roca RS 24/24. Además, la ficha de la tienda Openclima la lista para esa caldera junto a las RS 20, RS 24 y RS 20/20. Fuera del taller es el único origen que la une al código 356062400, y las páginas de entrada de recambios de Roca que hemos leído no muestran la pieza (su buscador por código no se consultó).

¿Sirve para la Roca RS 20, la RS 24 o la RS 20/20?

Por ahora solo lo dice una tienda (Openclima), sin confirmación del taller ni de otras fuentes. En la RS 20/20 hay contradicciones: varias tiendas dan la placa 122123000 (una la liga a la versión analógica y otra la da también para F y T), mientras que una de ellas da la 122121410 para F y T versión 0, y un listado de la RS-20 (V.00) da la 122121140. Compara el código de tu placa o envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera.

¿Qué diferencia hay entre la 356062400 y la 356062800?

Son códigos distintos de Procond Elettronica. Un anuncio de segunda mano da la 356062800 para la Roca R20/20F, con transformador 0-115 V / 0-9 V. Esta placa, la 356062400, lleva 0-115 V en el primario y 0-10,5 V en el secundario. Mira las tres últimas cifras antes de pedirla.

¿Qué significan 356062400 y 12020 01?

356062400 es el código marcado en el circuito impreso de Procond Elettronica; 12020 01 es un código marcado aparte, y nuestro inventario las une como 356062400/12020-01. Ninguno prueba por sí solo la compatibilidad con otras variantes. La tienda Openclima identifica la placa Roca por el 356062400. No hemos localizado la referencia de recambio de Roca.

¿Qué más lleva marcado para compararla con la mía?

Un circuito integrado NEC JAPAN D75008CU-189 con la inscripción ROCA 8 y el marcado 9546PY001, un relé OMRON G5V-2 con bobina de 24 V DC, relés azules de 24 V DC y un portafusible de formato 5×20. El transformador va marcado 1,5 AT y 1428 mA.

¿Quién debe montarla?

Un técnico cualificado. Es la placa de control de la caldera y se conecta a la red eléctrica: hay que montarla con la caldera desconectada.

Cómo hemos verificado esta ficha

PROCOND ELETTRONICA 356062400

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

La Roca RS 24/24 está confirmada por nuestro taller. Fuera del taller solo una tienda cita el código 356062400; las páginas de entrada de recambios de Roca leídas no muestran la pieza (su buscador por código no se consultó) y otras tiendas no aportan segundo origen.

Fuentes consultadas

Tienda Openclima: ficha de la placa Roca 356062400 reacondicionadaUne el código 356062400 con Roca RS 20, RS 24, RS 20/20 y RS 24/24

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Procond Elettronica ni de Roca; las marcas se citan para indicar compatibilidad.
