Placa electrónica Saunier Duval SYMSI7.0 · 0310144400E5 para Isofast F30 EA y F35 EA: Placa completa e identificador ampliado

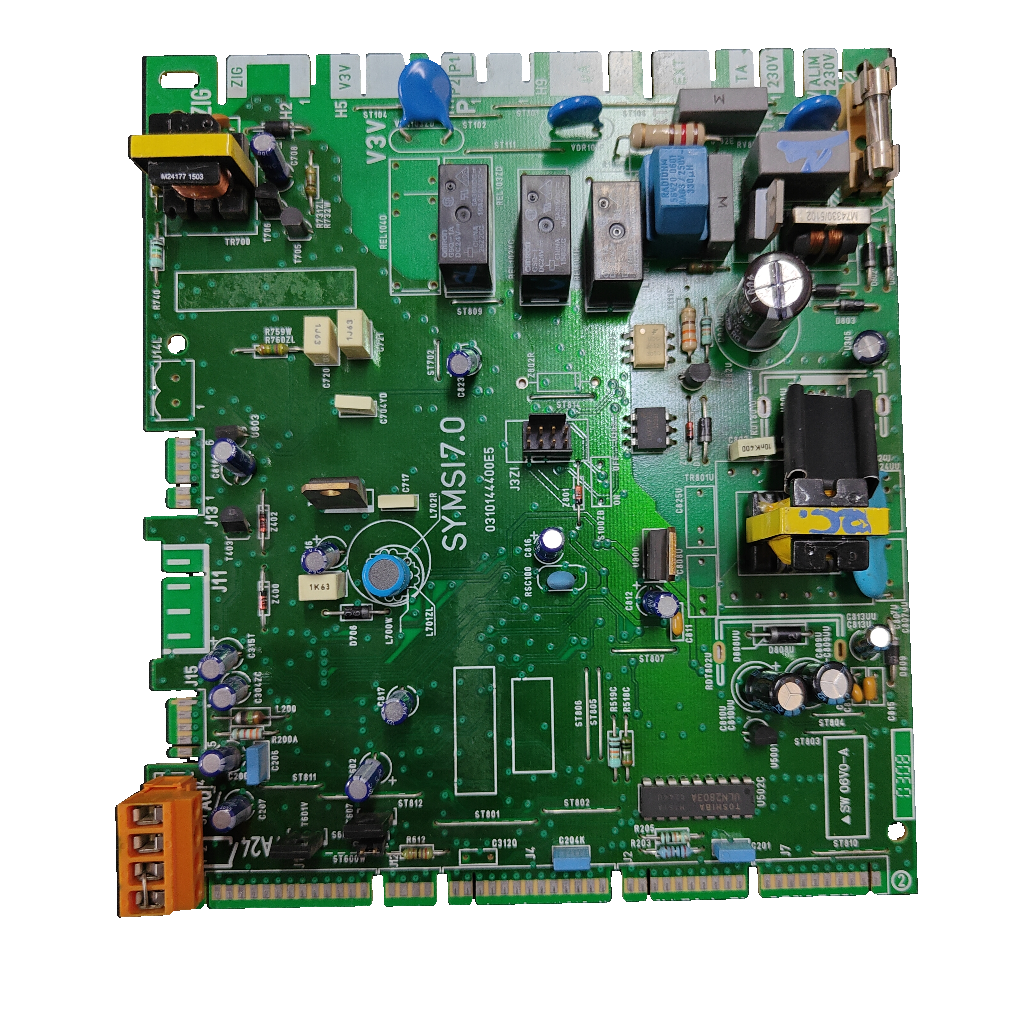

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400E5 para Isofast F30 EA y F35 EA: vista 2

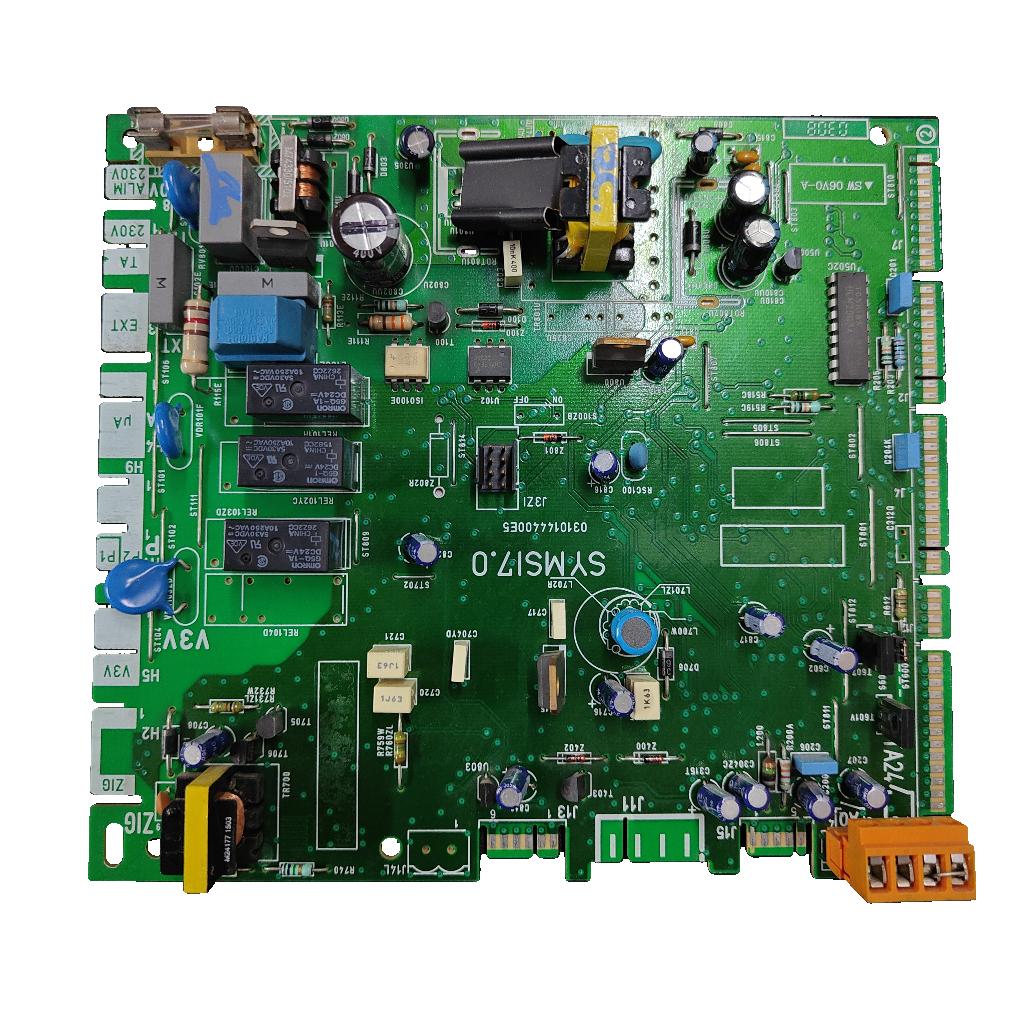

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400E5 para Isofast F30 EA y F35 EA: vista 3

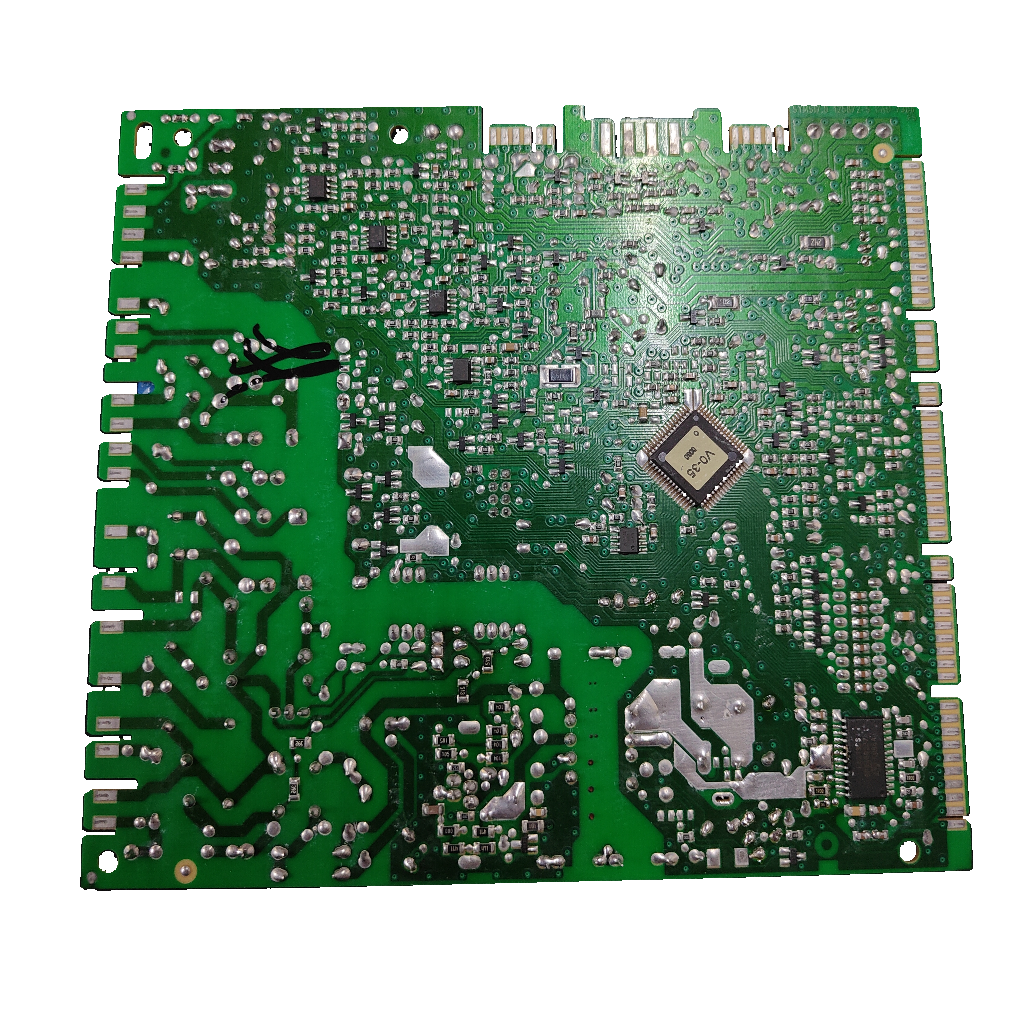

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400E5 para Isofast F30 EA y F35 EA: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval SYMSI7.0 · 0310144400E5 para Isofast F30 EA y F35 EA

Referencia Saunier DuvalS1047000

La placa 0310144400E5 (circuito SYMSI7.0) es una placa electrónica de control Saunier Duval, confirmada por nuestro taller para las Isofast F35 EA y F30 EA. Usada y revisada; trabaja a 230 V.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito SYMSI7.0
Ref. Saunier Duval S1047000
183 × 53 × 203 mm

Todos los códigos de esta unidad4

Referencia Saunier Duval: S1047000
Código del circuito: 0310144400E5
Modelo: SYMSI7.0
SKU Ecoklima: PLC063

Ningún despiece oficial leído une S1047000 con el sufijo E5.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la caldera y trabaja a 230 V (marcado en la placa). Según Climatización Ibérica, en la Isofast F35 E H-MOD va detrás del frontal, dentro de la caja de control.

Compruébalo en tu placa

Busca en el circuito 0310144400E5 y SYMSI7.0. Nuestras placas marcan también SW06V0-A.
Compara relés y conectores con las fotos: las nuestras llevan relés Omron de bobina 24 V.
Mira el sufijo: la 0310144400L12 es otra variante, no la E5. No la confundas con la pantalla S1072300.
Confirma el modelo en la placa de características: nuestro taller la ha confirmado para la Isofast F35 EA y la F30 EA.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0310144400E5	Código marcado en la placa; Openclima lo da para la Isofast F 30 EA
SYMSI7.0	Designación marcada en la placa; la dan 4 tiendas
S1047000	Referencia Saunier Duval de la SYMSI7.0 según 3 tiendas (también S10470 y 1047000)
SW06V0-A	Versión SW marcada en la placa (también SW 06V0-A y SW 0610-A)
2000802038	Código Glow-Worm del mismo circuito según 2 tiendas (también 802038)

No la confundas con

0310144400L12Placa SYMSI7.0 de la Isofast F35 E H-MOD (Climatización Ibérica) · Mismo circuito, otro sufijo; esta placa lleva E5
S1072300Tarjeta display de la Isofast F35EA (Suner); SATCRM: «placa electrónica … display» · No es la SYMSI7.0: ninguna página da su código
57248 / 05724800Circuito impreso de las listas de la Isofast F 35 E y de la familia ISOFAST/ISOMAX (Espinosa) · Ninguna página lo une a SYMSI7.0 ni a 0310144400E5
0020017592«PCB SYMSI.7» de la Enviroplus F 24 E, F 28 E y FSB 28E (DHS Spares) · Nombre parecido, otro código; no se puede confirmar que sea la misma placa

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Isofast F35 EAConfirmada por nuestro taller · también en La Factoría del Recambio
Saunier Duval Isofast F30 EAConfirmada por nuestro taller · también en Openclima y La Factoría del Recambio

Por confirmarPor confirmar

Saunier Duval Isofast F 35 E H-MOD2 tiendas: La Factoría (SYMSI7.0) y Climatización Ibérica (0310144400L12)
Saunier Duval Isofast F 30 E H-MOD, F 30 EH y F 35 EH1 tienda: La Factoría (SYMSI7.0); otras dos, solo la serie
Saunier Duval Isosplit F 35 E H-MOD y C 24 EV2 tiendas: Espinosa (SYMSI7.0) y Pièces Express (S1047000)
Saunier Duval Themaclassic F 24 E, F 30 E, F 35 E y Plus F 24 ES1047000 en 3 tiendas (City Plumbing, HSS, National Shower Spares); ninguna cita 0310144400E5 ni SYMSI7.0
Saunier Duval Themaclassic F SB 30 E y Plus F 30 EF SB 30 E: 3 tiendas (City Plumbing, National Shower Spares, HSS como «F30E SB»). Plus F 30 E: 4 tiendas, nombres distintos, sin confirmar
Saunier Duval Themaclassic C 25 E, C 25 EV y F 25 E; Isosplit F 30 E y F 35 E; Thema F 24 E, F 25 E y F AS 25 E1 tienda: Espinosa (SYMSI7.0 / S1047000)
Saunier Duval Isotwin F 24 E, F 24 E1 (desde 0400190441) y C 24 EA1 tienda cada una: Espinosa (F 24 E, F 24 E1) y Pièces Express (C 24 EA)
Glow-Worm F 30 E, F 35 E y F SB 18 E1 tienda: La Factoría (SYMSI7.0)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas de recambios

Medidas del circuito: 183 mm de ancho × 53 mm de alto × 203 mm de fondoEspinosa y La Factoría del Recambio

Características y marcados técnicos

Alimentacion marcada: ALIM230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Versión SW visible alternativa: SW 0610-A
Subcomponente relé: OMRON G5Q-1A, bobina 24 VDC · OMRON G2RL-1A-E, bobina 24 VDC
Subcomponente relé G5Q-1A: 5 A 250 VAC~, 5 A 30 VDC · 10 A 250 VAC leído en otra unidad/foto
Subcomponente optoacoplador: CNY17F-3
Subcomponente CI: UC-035 / 0860
Aplicación indicada en inventario: ISOFAST F35 EA

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V (ALIM230V marcado en la placa).

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

Nuestras placas marcan 0310144400E5 y SYMSI7.0, además de SW06V0-A. Según Climatización Ibérica, la referencia suele ir serigrafiada en el circuito o en una pegatina lateral. Compara también los relés Omron de bobina 24 V (G5Q-1A, G5C-1A o G2RL-1A-E) y los conectores.

¿Sirve para mi Saunier Duval Isofast F35 EA o F30 EA?

Sí. Nuestro taller la ha confirmado para la Isofast F35 EA y la F30 EA. Además, Openclima da el 0310144400E5 para la Isofast F 30 EA y La Factoría del Recambio lista el circuito SYMSI7.0 para las F 30 EA y F 35 EA.

¿Sirve para otra Saunier Duval, como una Themaclassic F 30 E o la Isofast F35 E H-MOD?

No está confirmado. Según City Plumbing, HSS y National Shower Spares, la S1047000 va en Themaclassic F 24 E, F 30 E y F 35 E, pero ninguna de las tres cita el SYMSI7.0 ni el E5 de esta placa; la S1047000 es la referencia del circuito SYMSI7.0 según La Factoría, Espinosa y Ricambipercaldaie. Para la Isofast F35 E H-MOD, dos tiendas citan la SYMSI7.0 (una con 0310144400L12). Envíanos desde Contacto una foto de la placa y de la placa de características de tu caldera, o llama al 919 931 595.

¿Qué diferencia hay entre 0310144400E5 y otros sufijos como 0310144400L12?

Comparten el prefijo 0310144400 y la designación SYMSI7.0, pero cambia el sufijo: E5 en nuestras placas, L12 en la que Climatización Ibérica vende para la Isofast F35 E H-MOD. Esa tienda avisa de que bajo una misma referencia hay versiones distintas; ninguna fuente explica los sufijos.

¿Qué significan SYMSI7.0, S1047000 y 0310144400E5?

SYMSI7.0 es la designación del circuito, marcada en la placa. S1047000 (también S10470 y 1047000) es la referencia Saunier Duval que La Factoría, Espinosa y Ricambipercaldaie dan a ese circuito. 2000802038 (Glow-Worm) es su código en La Factoría. 0310144400E5 es el código marcado en nuestras placas; nuestro taller lo confirma para la Isofast F35 EA y la F30 EA.

¿Es lo mismo que la tarjeta display S1072300, el circuito 57248 o el 0020017592?

Suner clasifica la S1072300 como tarjeta display y SATCRM la titula «placa electrónica … display». Del 57248 (05724800), circuito impreso de la Isofast F 35 E según Pièces Express, no se puede confirmar que sea la misma placa: ninguna página lo une a SYMSI7.0 ni a 0310144400E5. Del 0020017592 tampoco: DHS Spares lo llama «PCB SYMSI.7» y lo da para la Enviroplus, pero con otro código y sin ligarlo a 0310144400E5.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V (ALIM230V en la placa).

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval SYMSI7.0

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Isofast F35 EA y F30 EA confirmadas por nuestro taller. E5 en la etiqueta y en Openclima (F 30 EA). SYMSI7.0 con S1047000: 3 tiendas. Themaclassic: ninguna tienda cita E5.

Fuentes consultadas

Openclima: placa 0310144400E5 Isofast F 30 EACódigo exacto e Isofast F 30 EA
La Factoría del Recambio: placa S10470SYMSI7.0, S1047000 e Isofast F 30/35 EA
Espinosa: placa S10470SYMSI7.0 y S1047000
Ricambipercaldaie: scheda SYMSI7.0 S1047000SYMSI7.0 con S1047000
Climatización Ibérica: placa 0310144400L12SYMSI7.0 con otro sufijo
City Plumbing: PCB S1047000S1047000 con Themaclassic
HSS Spares: PCB S1047000S1047000 con Themaclassic
National Shower Spares: PCB S1047000S1047000 con Themaclassic

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval ni de Glow-Worm; las marcas se citan para indicar compatibilidad.
