Placa electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 para Ecoflam 24 CA CPR: Pieza e identificador ampliado

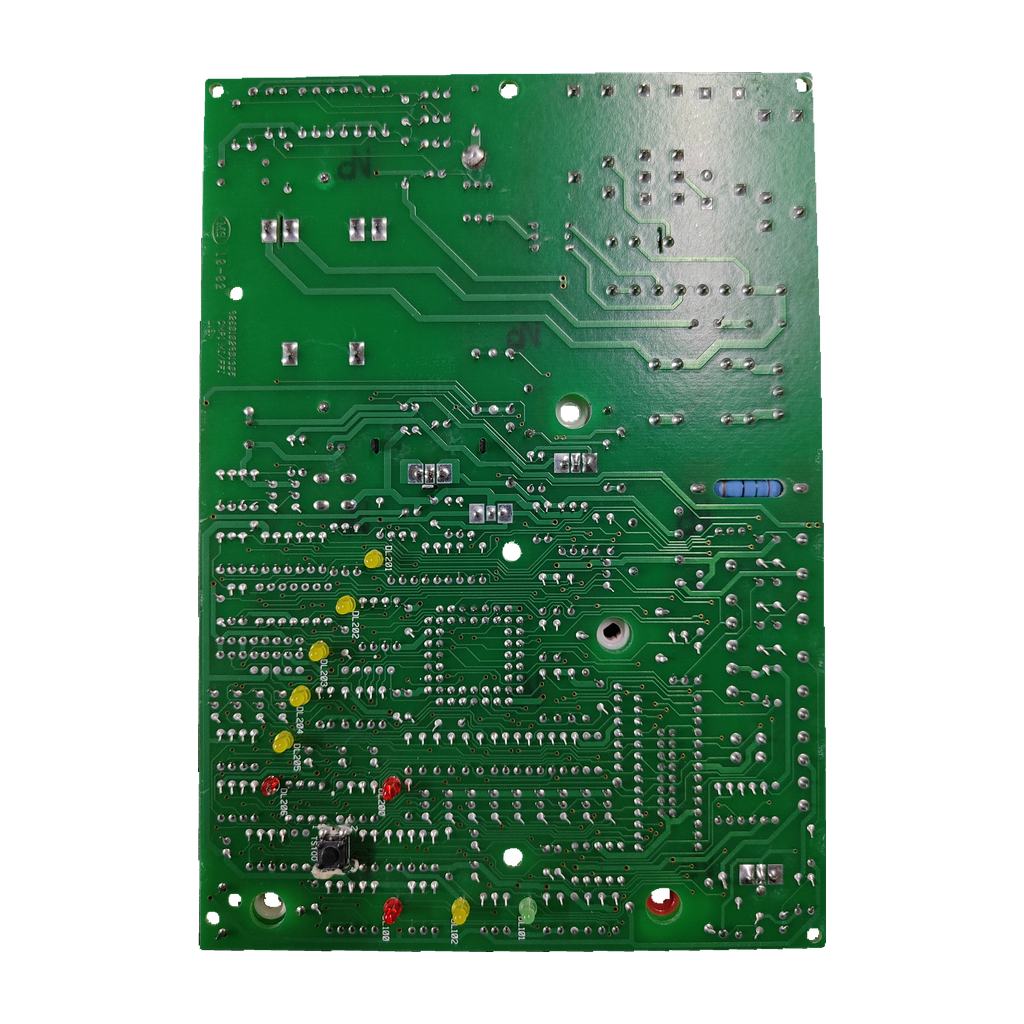

Placa electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 para Ecoflam 24 CA CPR: Vista complementaria del reverso de la placa

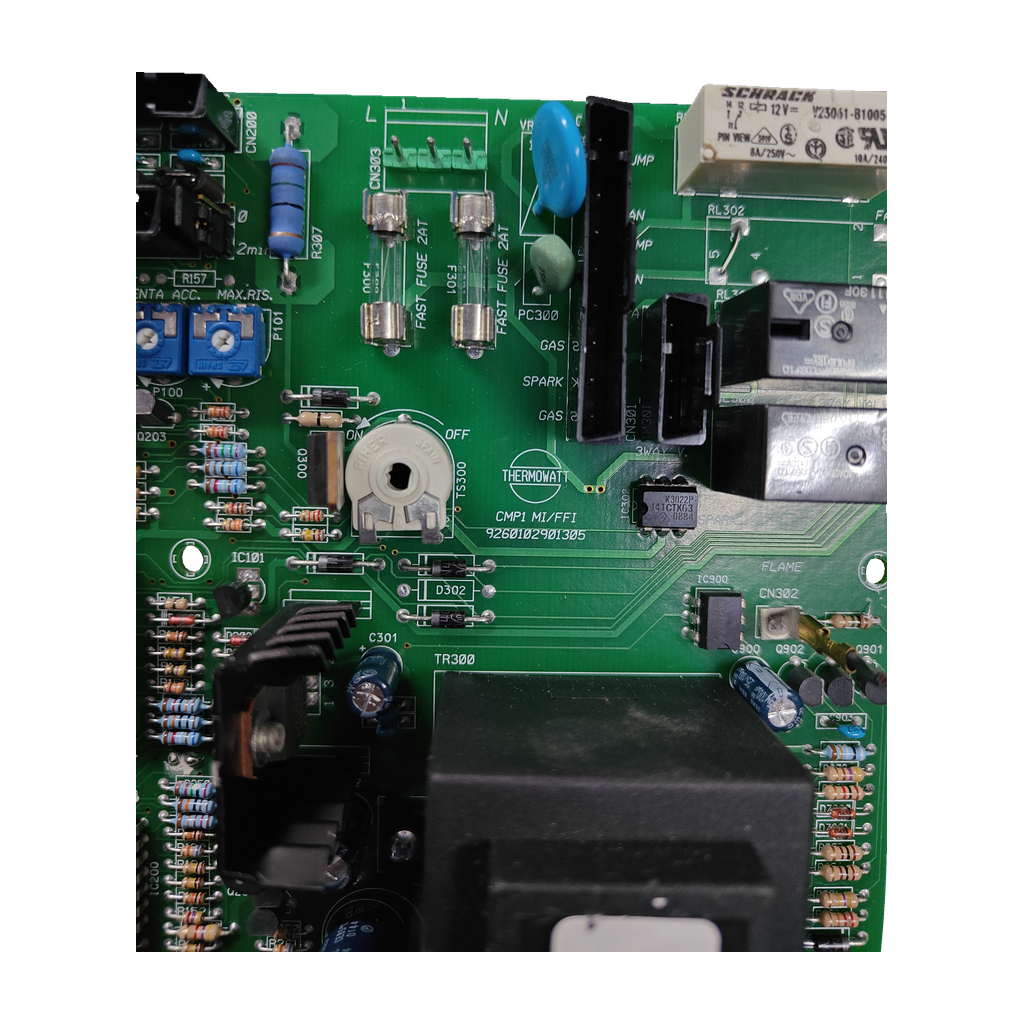

Placa electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 para Ecoflam 24 CA CPR: Vista de componente

THERMOWATTFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ThermowattCompatibilidad confirmada

Placa electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 para Ecoflam 24 CA CPR

Código del circuito9260102901305

La 9260102901305 (CMP1 MI/FFI) es una placa electrónica de caldera Thermowatt que nuestro taller ha confirmado para la Ecoflam 24 CA CPR. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 9260102901305
Thermowatt CMP1 MI/FFI
2 fusibles FAST FUSE 2AT
Ecoflam 24 CA CPR

Todos los códigos de esta unidad3

Código del circuito: 9260102901305
Modelo: CMP1 MI/FFI
SKU Ecoklima: PLC435

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica Thermowatt de la familia CMP1. Lleva dos fusibles «FAST FUSE 2AT», una entrada serigrafiada «FLAME» y un relé SCHRACK de bobina 12 V CC. Según el manual de uso de la Ecoflam ECOSI 24 CA CPR, la placa vigila la caldera y, si hace falta, activa un bloqueo de seguridad que el display muestra con un código.

Compruébalo en tu placa

Busca el código 9260102901305 serigrafiado en el circuito y el modelo CMP1 MI/FFI junto a él.
Mira la etiqueta pegada al transformador: debe decir «CMP1 M1» y 0995043-11000. El relé SCHRACK lleva V23051-B1005-A401.
Compara el código completo: hay placas CMP1 MI/FFI con otro final (9260102901303), placas CMP2 MI/FFI (9260102901323) y otras de otro código, como la 65109313-05 o la Ariston 65101732.
Nuestro taller solo ha confirmado la Ecoflam 24 CA CPR. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

9260102901305	Código del circuito (PCB), serigrafiado en la placa
CMP1 MI/FFI	Modelo serigrafiado en la placa (Thermowatt)
0995043-11000	Código de la etiqueta pegada al transformador (modelo «CMP1 M1»)
V23051-B1005-A401	Relé SCHRACK de la placa (bobina 12 V CC)
K3022P · 141CTK63	Marcado del circuito integrado (también 0284)

No la confundas con

9260102901303PCB de una CMP1 MI/FFI de Simat Mini 27 (foro PLC Forum) · Otro final: la de esta ficha acaba en 305. No se ha comprobado que sean intercambiables.
9260102901323PCB de una CMP2 MI/FFI que un usuario de foro vio como posible sustituta · Es CMP2, no CMP1; el hilo no recoge respuesta que lo confirme.
65109313-05Placa principal (ex 65105818) que dos tiendas italianas titulan para Ecosi CA CPR, CS CPA, CS CPR y CS SP/A · Otro código: ninguna cita el 9260102901305 ni la CMP1. Nuestro taller confirma el 9260102901305 en la 24 CA CPR: compara el código de tu placa.
65101732Placa Ariston para Microgenus 23 MFFI: dos tiendas la titulan «Cmp1-Ffi» y otras cinco, CMP3 · Otro código: ninguna fuente lo une con el 9260102901305 y su designación está discutida. No la des por equivalente.
V23061-B1005-A401Relé SCHRACK/TE de 12 V CC y 8 A que lista un distribuidor · Una cifra distinta del relé de la placa (V23051), que ninguna fuente leída lista: compara el marcado de tu relé.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Ecoflam 24 CA CPRConfirmada por nuestro taller

Por confirmarPor confirmar

Simat Mini 271 origen (PLC Forum): su placa es una CMP1 MI/FFI con PCB 9260102901303, no …305
Simat Mini 23 MCSI1 origen (PLC Forum): lleva una Thermowatt CMP1-FFI, sin número de PCB

No sirve para

Simat ES 23/27 MCSI/RCSIDespiece de Simat (copia de terceros en manualmachine.com): lleva Scheda EC MI/FFI 953031
Ecoflam Ecosi 25 CS CPA y 30 CS CPA3 tiendas italianas: placa 65109313-05

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Modelo impreso en la etiqueta adherida al transformador: CMP1 M1
Fusibles de la placa: Dos fusibles, ambos con la serigrafía «FAST FUSE 2AT»
Entrada o señal serigrafiada: FLAME
Marca y referencia del relé: SCHRACK V23051-B1005-A401
Tensión de la bobina del relé SCHRACK: 12 V CC
Capacidad de los contactos del relé SCHRACK: 8 A/250 V CA y 10 A/240 V CA
Marcado de circuito integrado: K3022P; 141CTK63; 0284

Datos de nuestro inventario

Fusibles placa: 2 x FAST FUSE 2AT
Subcomponente relé SCHRACK: bobina 12 Vcc; contactos 8 A/250 Vca y 10 A/240 Vca · referencia leída V23051-B1005-A401

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Display 3 05, 3 06 o 3 07 («Errore scheda» en el manual de la ECOSI 24 CA CPR)

La tabla del manual indica error de placa, sin decir cuál. Revisa los dos fusibles FAST FUSE 2AT antes de dar la placa por averiada.

Antes de cambiar la placa

Lo que revisa el técnico

Los dos fusibles

Lleva dos fusibles con la serigrafía «FAST FUSE 2AT». Comprueba si alguno está fundido antes de dar la placa por averiada.

Monta con un técnico

El relé de la placa tiene contactos de 8 A/250 V CA (etiqueta). Debe sustituirla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué significa cada marcado?

El PCB 9260102901305 y el modelo CMP1 MI/FFI van serigrafiados en la placa. La etiqueta del transformador dice «CMP1 M1» y 0995043-11000; el relé, V23051-B1005-A401; el circuito integrado, K3022P, 141CTK63 y 0284. Openclima y una tienda en libras listan el 9260102901305 como placa de caldera Ariston.

¿Sirve para mi Ecoflam 24 CA CPR?

Sí. Nuestro taller la ha confirmado para la Ecoflam 24 CA CPR. Ninguna fuente externa leída cita esa caldera con este código y el manual de uso no trae el código de recambio de la placa: la confirmación es la del taller.

¿Es la misma placa que la 65109313-05 que algunas tiendas dan para la Ecosi CA CPR?

No hay fuente que las una. Dos tiendas italianas titulan la 65109313-05 (ex 65105818) para Ecosi CA CPR, CS CPA, CS CPR y CS SP/A; una tercera, solo para la 25 y 30 CS CPA. Ninguna cita el 9260102901305 ni la CMP1. Si tu código es otro, envíanos una foto por Contacto.

¿Sirve para otra caldera, como una Simat Mini 27 o una Mini 23 MCSI?

Nuestro taller solo ha confirmado la Ecoflam 24 CA CPR. En PLC Forum, una Simat Mini 27 lleva una CMP1 MI/FFI con PCB 9260102901303 y una Mini 23 MCSI una CMP1-FFI sin número de PCB; ninguna cita el 9260102901305. Según una copia de su despiece, la Simat ES 23/27 MCSI/RCSI lleva otra placa, la 953031. Compara el código completo o llámanos: 919 931 595.

¿En qué se diferencia de la 9260102901303, la CMP2 MI/FFI 9260102901323 y la Ariston 65101732?

La 9260102901303 y la 9260102901323 comparten las cifras 92601029013. En PLC Forum, un usuario da la primera para su CMP1 MI/FFI y pregunta si le sirve la segunda (CMP2 MI/FFI); no hay respuesta. La Ariston 65101732 es otro código: dos tiendas la titulan Cmp1-Ffi y otras cinco, CMP3. Ninguna fuente las declara intercambiables.

¿Qué códigos de error del display apuntan a la placa en la Ecoflam 24 CA CPR?

En la tabla de errores del manual de uso de la ECOSI 24 CA CPR, los códigos 3 05, 3 06 y 3 07 figuran como «Errore scheda» (error de placa). El manual no dice cuál es cuál ni si la causa es esta placa. El 5 01 es «Mancanza fiamma» (falta de llama), que no atribuye a la placa.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

El único síntoma documentado es el código de error del display 3 05, 3 06 o 3 07 («Errore scheda», error de placa) del manual de la ECOSI 24 CA CPR, sin decir cuál es cuál; ver la pregunta de códigos de error. Su relé tiene contactos de 8 A/250 V CA: debe montarla un técnico cualificado.

Cómo hemos verificado esta ficha

THERMOWATT CMP1 MI/FFI

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

2 tiendas dan el 9260102901305 como placa Ariston; ninguna cita la CMP1, Thermowatt ni la Ecoflam 24 CA CPR. No se ha encontrado despiece oficial con este código. El manual de la 24 CA CPR respalda los códigos de error y el bloqueo de seguridad; no cita su código. La Ecoflam la confirma el taller.

Fuentes consultadas

Manual de uso Ecoflam ECOSI 24 CA CPR (PDF, copia de terceros)Tabla de errores («Errore scheda» 3 05, 3 06, 3 07) y bloqueo de seguridad; no cita el código de la placa
Openclima: placa electrónica Ariston 9260102901305 (reacondicionada)Código como «Versión de Electrónica»; no da caldera
Tienda en libras: placa 9260102901305 «Ariston boiler PCB», usada y probadaCódigo en el título; no da caldera ni datos
PLC Forum: placa de una Simat Mini 27 (CMP1 MI/FFI 9260102901303)Su placa CMP1 MI/FFI lleva otro final de PCB (…303); no cita el …305
PLC Forum: Simat Mini 23 MCSI con placa Thermowatt CMP1-FFILleva una Thermowatt CMP1-FFI; sin número de PCB

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Thermowatt ni de Ecoflam; las marcas se citan para indicar compatibilidad.
