919 931 595Fotos de cada unidad· revisadas en CosladaAyuda
Placa electrónica Thermowatt GAL2-C MCU COND · 740190004904 para Chaffoteaux PIGMA GREEN 25: Pieza e identificador ampliado

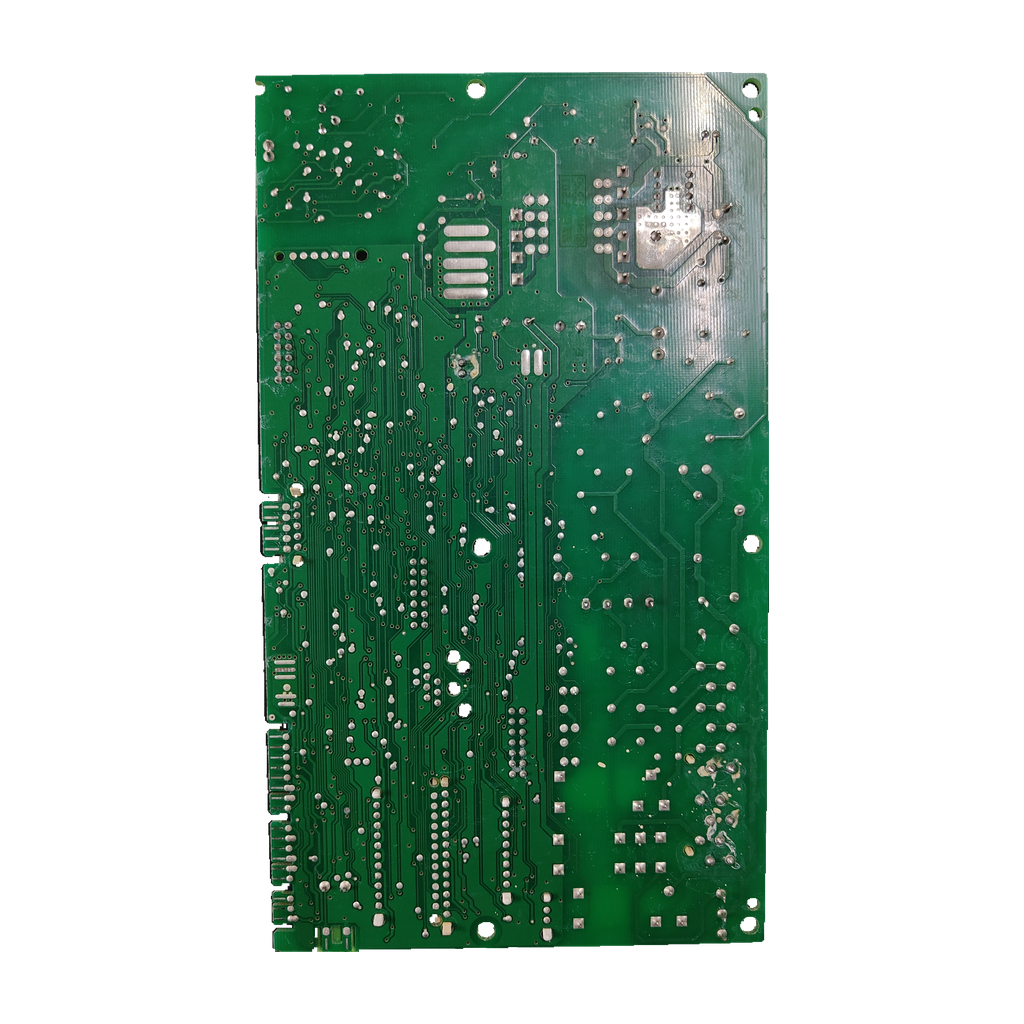

Placa electrónica Thermowatt GAL2-C MCU COND · 740190004904 para Chaffoteaux PIGMA GREEN 25: vista 2

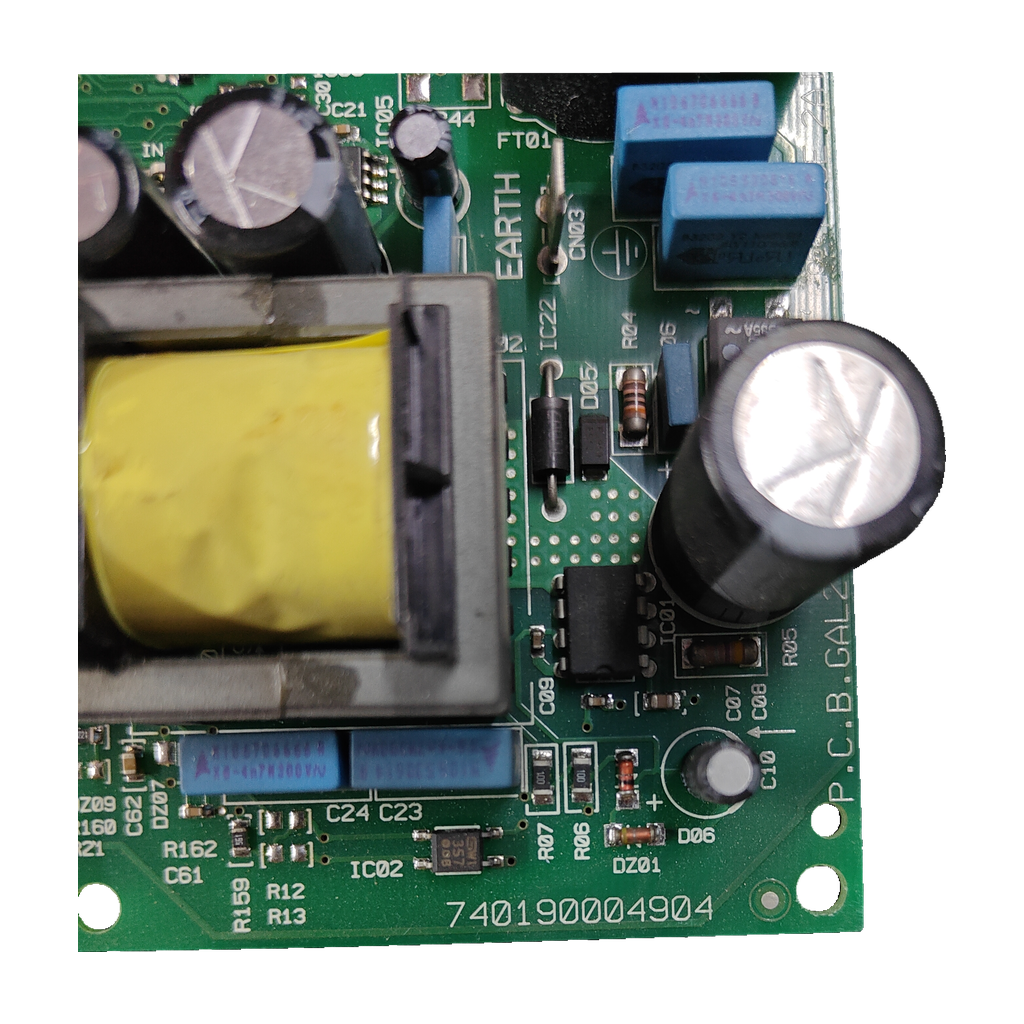

Placa electrónica Thermowatt GAL2-C MCU COND · 740190004904 para Chaffoteaux PIGMA GREEN 25: vista 3
ThermowattFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ThermowattCompatibilidad confirmada

Placa electrónica Thermowatt GAL2-C MCU COND · 740190004904 para Chaffoteaux PIGMA GREEN 25

Referencia Chaffoteaux740190004904

La 740190004904 es la placa electrónica Thermowatt GAL2-C MCU COND (marcada P.C.B.GAL2) de la caldera Chaffoteaux PIGMA GREEN 25, confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 740190004904
  • Marcada GAL2-C MCU COND
  • Fusible FUSE 2AT
  • Alimentación 230 V
Todos los códigos de esta unidad3
Referencia Chaffoteaux
740190004904
Modelo
GAL2-C MCU COND
SKU Ecoklima
PLC378

El 65109138-03 solo lo iguala al 740190004904 una tienda. Otras fuentes lo dan para PIGMA GREEN, Talia y Niagara, y también para Ariston Clas HE, Genus HE, E-Combi y otras calderas: no es exclusivo de esta placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica de la caldera: lleva relés y un fusible marcado FUSE 2AT, con alimentación externa de 230 V.

Compruébalo en tu placa
  1. Busca en tu placa el código 740190004904 y la designación GAL2-C MCU COND (también P.C.B.GAL2 y 000342015802).
  2. Comprueba que tu caldera es una Chaffoteaux PIGMA GREEN 25: la gama PIGMA GREEN EVO figura con otras placas (60001898-04 / 60001899-03).
  3. Si ves el 65109138-03 o el 65109313 en otro anuncio, compara también el 740190004904: cada uno lo une a esta placa una sola página, y el 65109138-03 aparece en placas de otras calderas.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
740190004904Código principal marcado en la placa; lo usan tres páginas leídas (dos tiendas y un anuncio de particular)
GAL2-C MCU CONDDesignación marcada en la placa
P.C.B.GAL2Código marcado en la placa (también PCB GAL2)
000342015802Código marcado en la placa (también 342015802)
65109138-03Referencia que una tienda da para la misma placa (1 origen)
65109313Referencia que un anuncio de particular pone junto al 740190004904 (1 origen); distinta del 65109138-03
CCSP-C218-0107Componente montado en la placa (12 A / 440 V; 2 × 6,8 mH)
No la confundas con
  • 60001898-04 / 60001899-03Placa principal (P.C.B. MAIN) de la gama PIGMA GREEN EVO según el despiece del fabricante · Son otros códigos de placa, no el 740190004904. Compara el de tu caldera.
  • 65109138-03Placa Ariston que otras tiendas dan para Clas HE, Genus HE, E-Combi 24 NG, PIGMA VERT 35 FF N FR y MIRA C GREEN 25 FF · Solo una tienda la une al 740190004904. Compara el código de tu placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Chaffoteaux PIGMA GREEN 25Confirmada por nuestro taller · una tienda la vende para «PIGMA GREEN» (sin modelo)
Por confirmarPor confirmar
  • Ariston E-Combi 24 FF / 30 FF / 38 FF1 origen: tienda de recambios usados (740190004904 = 65109138-03)
No sirve para
  • Chaffoteaux PIGMA GREEN EVO 25 / 30 / 35El despiece del fabricante y varias tiendas dan otra placa: 60001898-04 / 60001899-03
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Componente CAHERON CCSP-C218-0107
12 A / 440 V; 2 x 6,8 mH
Marcado junto al fusible
FUSE 2AT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Alimentación externa
230 V
Tensión serigrafiada
24 V
Relé HF118F
12 A/250 VAC; 10 A/30 VDC
Relé CCSP-C218-0107
12 A/440 V; terminales 2×6,3 mm
Subcomponente CCSP-CQ218-Q107
12 A/400 V; inductancia 2×16,8 mH
Relé no identificado
12 A/440 V; terminales 2×6,8 mm
Aplicación indicada en inventario
PIGMA GREEN 25

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
Bloqueo por causa de la placa electrónica

El manual de usuario de la PIGMA Green 25-30 BE incluye «Problème de carte électronique» entre las causas de bloqueo y no cita los códigos de esta placa. Busca en el manual original la tabla de causas de bloqueo y confirma el código de tu placa antes de pedir otra.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible

La placa lleva un fusible marcado FUSE 2AT. Compruébalo antes de dar la placa por averiada.

Monta con un técnico

Trabaja a 230 V y gobierna una caldera de gas: debe instalarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

El código principal es el 740190004904, marcado en la placa. Lleva marcados también GAL2-C MCU COND, P.C.B.GAL2 y 000342015802 (o 342015802). Compara el 740190004904 con el de tu placa; los códigos marcados no acreditan por sí solos que valga para otras variantes.

¿Sirve para mi Chaffoteaux PIGMA GREEN 25?

Sí. Nuestro taller la ha confirmado para la PIGMA GREEN 25. Además, una tienda de recambios usados vende la placa 740190004904 para la «PIGMA GREEN» sin indicar modelo; fuera de la 25 no damos nada por seguro.

¿Y si mi caldera es una PIGMA GREEN EVO o una 25 EU?

Compara el código de tu placa. El despiece del fabricante de la gama PIGMA GREEN EVO (R8203327-07, que incluye PIGMA GREEN 25 EU y 25 EU A+) da como placa principal la 60001898-04 o la 60001899-03, pero no asigna cada código a un modelo concreto. Varias tiendas dan esos códigos para PIGMA GREEN EVO y 25EU y ninguna nombra el 740190004904. Si tu caldera es una EVO o una 25 EU, compara el código de tu placa con 60001898-04 y 60001899-03; el 740190004904 es el que confirma nuestro taller para la PIGMA GREEN 25. Si dudas, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

¿Qué es el 65109138-03 que aparece junto a este código?

Una tienda de recambios usados anuncia la placa 740190004904 con la referencia 65109138-03 y la da para Ariston E-Combi 24 FF, 30 FF y 38 FF: es una sola fuente, por confirmar. El 65109138-03 figura como circuito electrónico en la portada del manual de la E-Combi 24 FF y tres fuentes lo dan para PIGMA GREEN, pero ninguna nombra el 740190004904, y otras tiendas lo dan para Clas HE, Genus HE o PIGMA VERT 35 FF N FR. No basta para identificar la placa. Para la PIGMA GREEN 25 vale lo confirmado por nuestro taller.

¿Qué significan GAL2-C MCU COND, P.C.B.GAL2 y 000342015802?

Son marcados de la placa: GAL2-C MCU COND es la designación y los otros dos son códigos marcados. Las páginas que hemos podido leer no los explican ni los usan. El 740190004904 lo usan tres páginas: una tienda como placa y display Chaffoteaux PIGMA GREEN, otra como PCB Ariston E-Combi 24/30/38 FF y un anuncio de particular como carta Chaffoteaux/Ariston (ref. 65109313). En nuestro taller figura como Thermowatt.

¿Qué debo revisar antes de cambiar la placa?

El fusible: junto a él la placa lleva marcado FUSE 2AT. Si está fundido, averigua por qué antes de montar otra placa. Es el marcado de nuestro ejemplar, no una medición de funcionamiento.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V y gobierna una caldera de gas. La tienda que la vende como placa de PIGMA GREEN indica también que debe instalarla un técnico especializado.

Cómo hemos verificado esta ficha

Thermowatt GAL2-C MCU COND

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Tres páginas dan el 740190004904 como placa Chaffoteaux/Ariston, pero nombran calderas distintas (PIGMA GREEN sin modelo, Ariston E-Combi FF, ninguna) y no citan GAL2, Thermowatt ni PIGMA GREEN 25. La caldera la confirma el taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Thermowatt, Chaffoteaux ni Ariston; las marcas se citan para indicar compatibilidad.
