Placa electrónica Ariston EGNB MCU EVO2 · 740190039901 para Chaffoteaux MX2 24 CF: Pieza e identificador ampliado

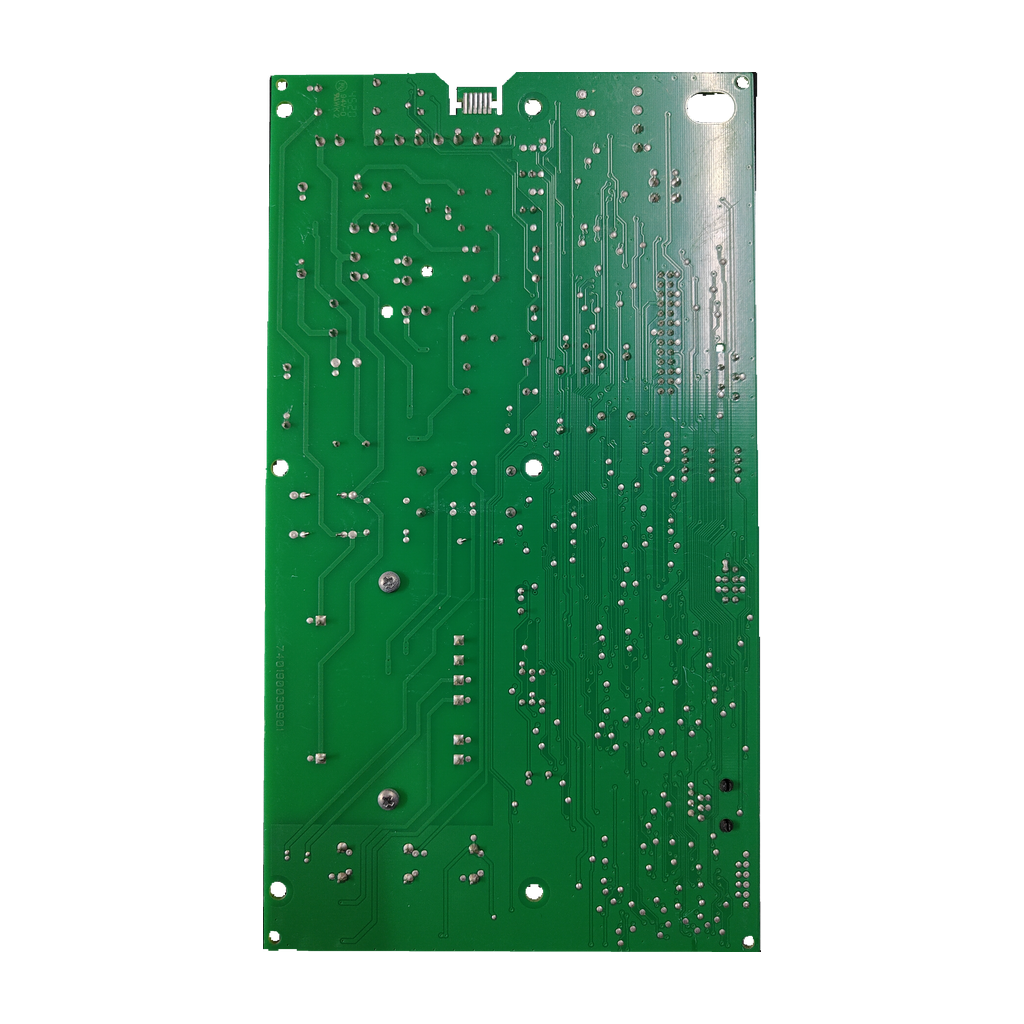

Placa electrónica Ariston EGNB MCU EVO2 · 740190039901 para Chaffoteaux MX2 24 CF: vista 2

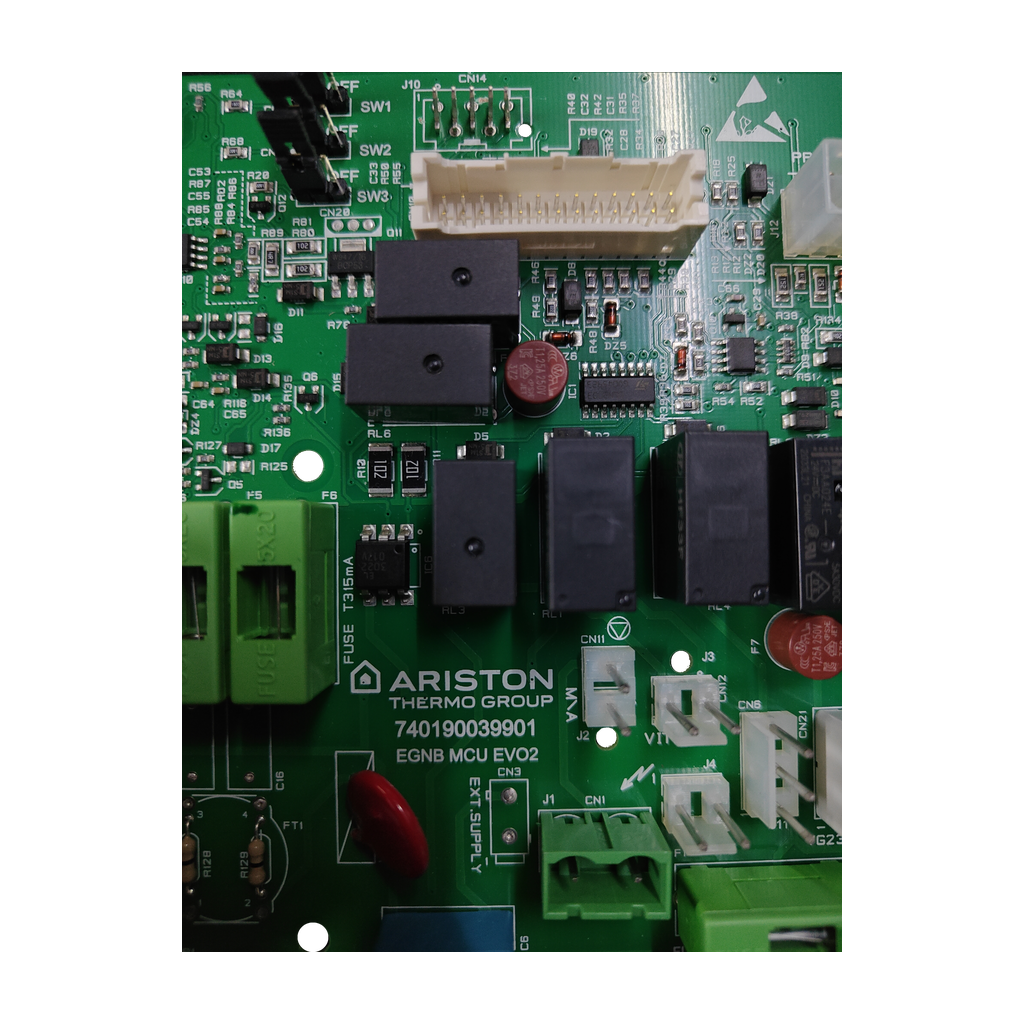

Placa electrónica Ariston EGNB MCU EVO2 · 740190039901 para Chaffoteaux MX2 24 CF: vista 3

Ariston Thermo GroupFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

AristonReferencia verificada

Placa electrónica Ariston EGNB MCU EVO2 · 740190039901 para Chaffoteaux MX2 24 CF

Código del circuito740190039901

La EGNB MCU EVO2 (código 740190039901) es una placa electrónica de Ariston Thermo Group que nuestro taller ha confirmado para la Chaffoteaux MX2 24 CF. Unidad usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 740190039901
Marcado EGNB MCU EVO2
Entrada 230 V · bornes L/N
Fusible T315mA · 5x20

Todos los códigos de esta unidad3

Código del circuito: 740190039901
Modelo: EGNB MCU EVO2
SKU Ecoklima: PLC383

Las fuentes difieren en el código anterior del 65119997 (61316966 en Faustoricambi, 61316920 en Subito) y una tienda llama a la 65119997 «BLX MCU + MOD». Identifica la placa por el 740190039901.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica Ariston con el marcado EGNB MCU EVO2 y el código 740190039901. Su entrada de alimentación EXT.SUPPLY es de 230 V por los bornes L/N.

Compruébalo en tu placa

Localiza en tu placa el marcado EGNB MCU EVO2 y el código 740190039901: son los que identifican esta placa.
Si tu recambio se anuncia como Ariston 65119997, comprueba también el código de la placa principal: debe ser 740190039901. Una tienda llama a la 65119997 «BLX MCU + MOD».
No te fíes solo del modelo de caldera: los listados de recambios de la familia MIRA COMFORT-MX2 citan otras placas (60000247, 60000485). Compara siempre el código de tu placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

740190039901	Código de la placa principal (marcado en la unidad)
EGNB MCU EVO2	Designación marcada en el circuito
65119997	Referencia Ariston asociada según 2 fuentes (Faustoricambi, Subito)
61316966	Código anterior del 65119997 según Faustoricambi
000342035100	Placa secundaria del conjunto 65119997 según Faustoricambi

No la confundas con

60000247 · 60000485Placas principales de la MIRA COMFORT 24 CF en los listados de recambios de la familia (el 60000486 es el display) · Otros códigos: esta placa es la 740190039901 (EGNB MCU EVO2)
65100774 · 60003334Placa «NCB MCU FF» de la MX2 24 FF y su sustituta, según una tienda · Es la de la variante 24 FF; esta ficha es de la 24 CF
65119997 «BLX MCU + MOD»Así llama ATR Nordest al 65119997 · No cita el 740190039901 ni EGNB MCU EVO2: compara siempre el código de la placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Chaffoteaux MX2 24 CFConfirmada por nuestro taller

Por confirmarPor confirmar

B60 24 BFFI1 fuente (Faustoricambi): aplicación del conjunto 65119997
Series Centora, Calydra y Clas (Ariston/Chaffoteaux)1 fuente (anuncio de Subito): series, sin modelo concreto

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Conjunto 65119997: Placa completa con display y cableado (principal 740190039901, secundaria 000342035100)Faustoricambi

Características y marcados técnicos

Fusible serigrafiado: T315mA
Formato portafusible marcado: 5X20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Entrada alimentación EXT.SUPPLY: 230 V; bornes L/N
Marcaje PCB cara soldaduras: 94V-0
Aplicación indicada en inventario: Chaffoteaux MX2 24 CF

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa recibe 230 V por los bornes L/N: debe montarla un técnico cualificado.

Revisa el fusible

Esta placa lleva serigrafiado un fusible T315mA (portafusible 5x20). Comprueba el de tu placa antes de dar por mala la pieza.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La unidad lleva impresos el marcado EGNB MCU EVO2 y el código 740190039901 (placa principal). Compara también el fusible serigrafiado T315mA, con portafusible 5x20. Faustoricambi da además el 000342035100 como placa secundaria del conjunto Ariston 65119997.

¿Sirve para mi Chaffoteaux MX2 24 CF?

Sí. Nuestro taller ha confirmado esta placa para la Chaffoteaux MX2 24 CF. Los listados de recambios de la familia MIRA COMFORT-MX2 que hemos leído citan otras placas principales (60000247 y 60000485): compara siempre el código de tu placa con 740190039901.

¿Sirve para otras calderas, como la B60 24 BFFI o las Centora, Calydra y Clas?

Cada una la cita una sola fuente: Faustoricambi (B60 24 BFFI, para el conjunto 65119997) y un anuncio de Subito (series Centora, Calydra y Clas). No están entre las calderas que ha confirmado nuestro taller. Compara códigos o envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera.

¿Qué diferencia hay entre el 740190039901 y el 65119997?

El 740190039901 es el código de la placa principal. Según Faustoricambi, el 65119997 es la referencia del conjunto Ariston completo (placa con display y cableado) y Subito también asocia ambos códigos. ATR Nordest llama «BLX MCU + MOD» a la 65119997 sin citar el 740190039901: identifica la placa por este último.

¿Qué significan EGNB MCU EVO2 y 740190039901?

EGNB MCU EVO2 es el marcado del circuito impreso y 740190039901 el código de la placa principal Ariston. Faustoricambi y un anuncio de Subito los dan juntos para la misma placa, y Openclima vende el 740190039901 como placa electrónica Ariston.

¿Qué fusible lleva y cómo se alimenta?

Según el marcado de la unidad, lleva un fusible serigrafiado T315mA con portafusible 5x20 y una entrada de alimentación EXT.SUPPLY de 230 V por los bornes L/N. Revisa el fusible de tu placa antes de cambiarla.

¿Quién debe montarla?

Un técnico cualificado. La placa recibe 230 V por los bornes L/N, así que no es una pieza para montar sin la cualificación necesaria.

Cómo hemos verificado esta ficha

Ariston Thermo Group EGNB MCU EVO2

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El 740190039901 está unido a una placa electrónica Ariston en Faustoricambi, Subito (con EGNB MCU EVO2) y Openclima. La referencia 65119997 solo tiene 2 orígenes y difiere en el código anterior.

Fuentes consultadas

Faustoricambi: ficha de la placa EGNB MCU EVO2 · Ariston 65119997 ex 61316966Une 740190039901, EGNB MCU EVO2, 65119997 y 000342035100; aplicación B60 24 BFFI
Subito.it: anuncio de la placa EGNB MCU EVO2 · 740190039901Une 740190039901, EGNB MCU EVO2 y 65119997; series Centora, Calydra y Clas
Openclima: ficha de la placa electrónica Ariston 740190039901El 740190039901 es una placa electrónica Ariston
ATR Nordest: ficha de la Ariston 65119997 «BLX MCU + MOD»Designación distinta para el 65119997; no cita el 740190039901

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston ni de Chaffoteaux; las marcas se citan para indicar compatibilidad.
