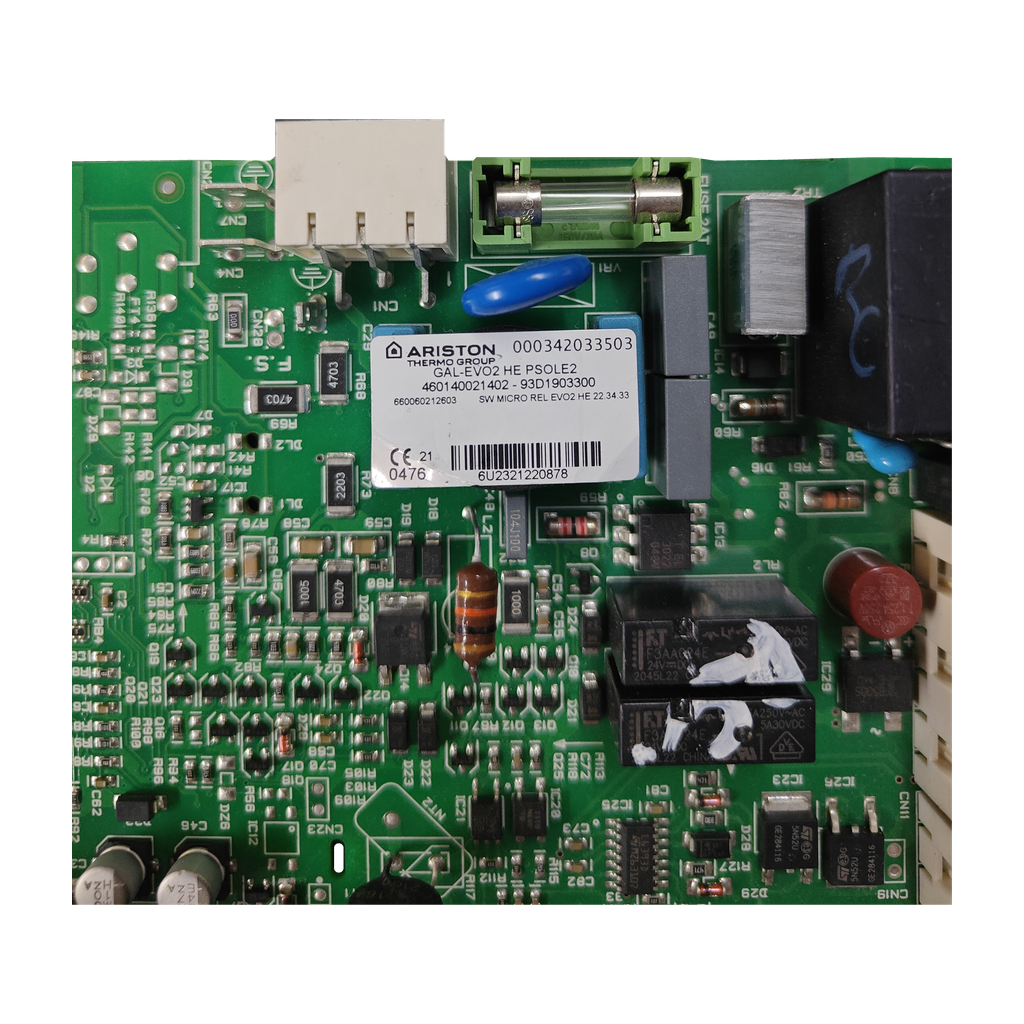

Placa electrónica Ariston GAL-EVO2 HE PSOLE2 · 000342033503 para CARES S 24: Pieza e identificador ampliado

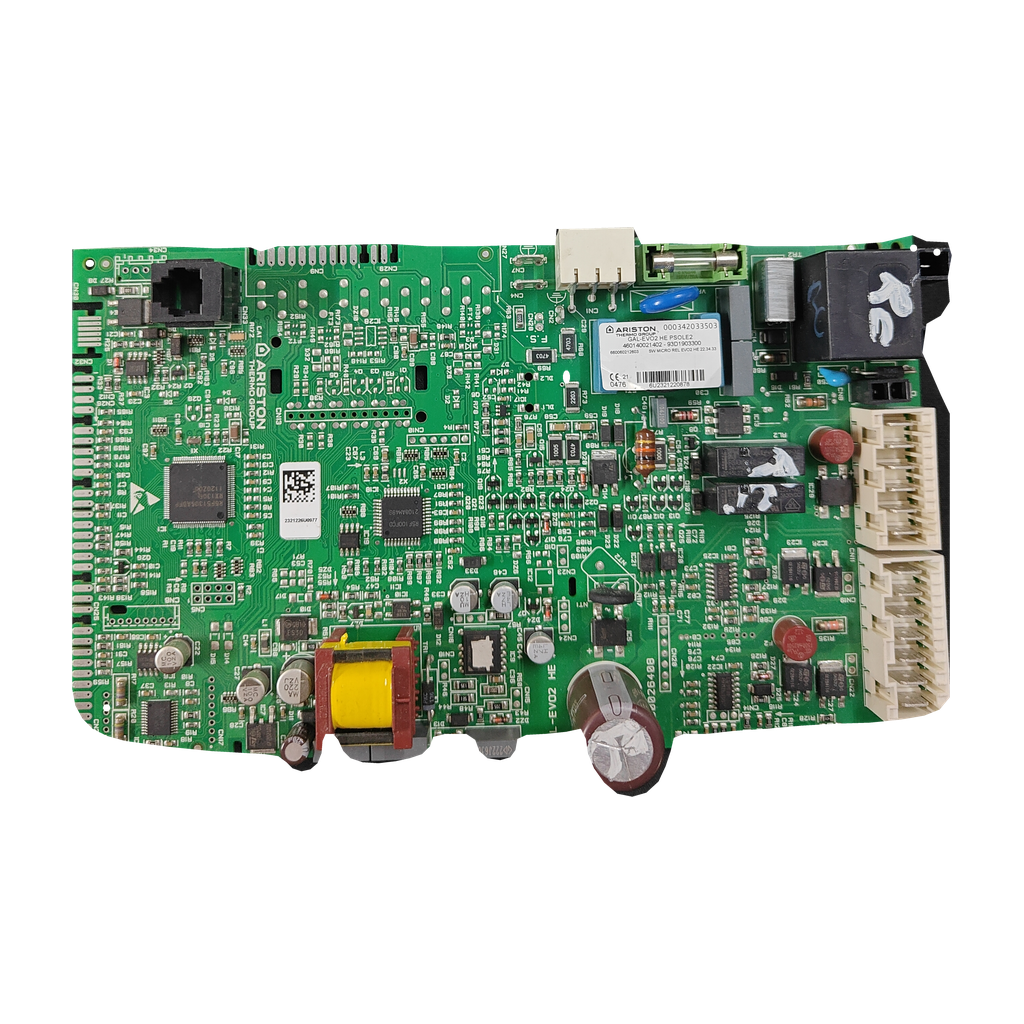

Placa electrónica Ariston GAL-EVO2 HE PSOLE2 · 000342033503 para CARES S 24: vista 2

Placa electrónica Ariston GAL-EVO2 HE PSOLE2 · 000342033503 para CARES S 24: vista 3

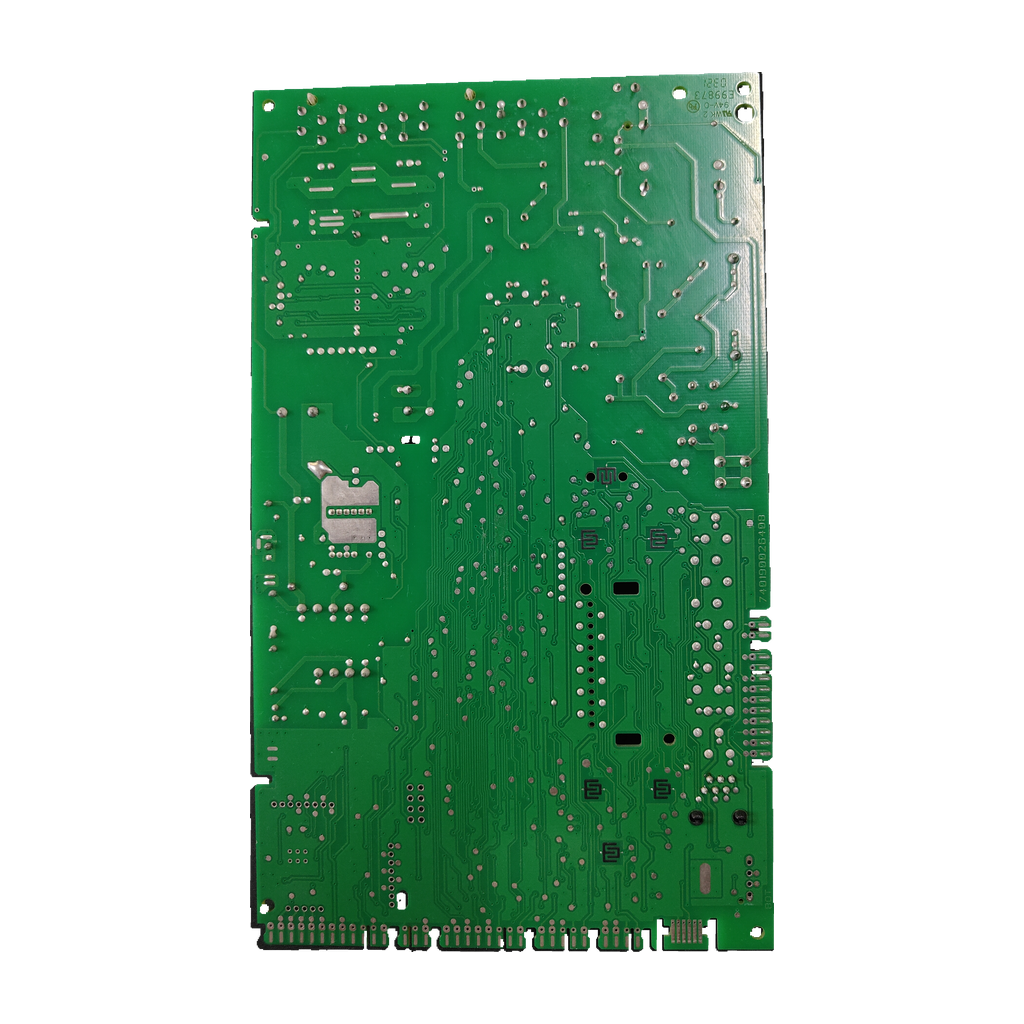

Placa electrónica Ariston GAL-EVO2 HE PSOLE2 · 000342033503 para CARES S 24: vista 4

Ariston Thermo GroupFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

AristonCompatibilidad confirmada

Placa electrónica Ariston GAL-EVO2 HE PSOLE2 · 000342033503 para CARES S 24

Referencia AristonGAL-EVO2 HE PSOLE2

La GAL-EVO2 HE PSOLE2 (000342033503) es una placa electrónica de control Ariston que nuestro taller ha confirmado para la caldera Ariston CARES S 24; dos tiendas dan para la CARES S una designación parecida, con SAT, y otro código (6500891500). Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ariston GAL-EVO2 HE PSOLE2
Código 000342033503
Confirmada: CARES S 24
Fusible T 2 A

Todos los códigos de esta unidad4

Referencia Ariston: GAL-EVO2 HE PSOLE2
Código del circuito: GAL-EVO2 HE
Código de la etiqueta: 000342033503
SKU Ecoklima: PLC272

Todos son marcados confirmados por nuestro taller. Las fuentes externas abiertas recogen una designación parecida, GAL-EVO2 HE SAT PSOLE2, con otro código (6500891500), pero ninguna los códigos de la etiqueta ni el software.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de control de la caldera. En la CARES S es una placa GalEvo2 con pantalla LCD (manual de formación de Ariston). Una tienda indica verificar antes las conexiones eléctricas.

Compruébalo en tu placa

Busca en la placa la designación GAL-EVO2 HE PSOLE2 y, en la etiqueta, el identificador 000342033503.
Compara los demás marcados: 460140021402 - 93D1903300, 660060212603, 6U2321220878, 740190D326403 y el software REL EVO2 HE 22.34.33.
No la confundas con otras placas GAL-EVO2 HE: la variante MED (6500891400) lleva otro software, REL EVO2 HE 22.68.00, según Faustoricambi, que la da para Clas One y Pigma Advance; S.M. Ricambi la da también para Cares Premium.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

000342033503	Identificador interno impreso en la etiqueta de la placa
GAL-EVO2 HE PSOLE2	Designación marcada en la placa
GAL-EVO2 HE	Código del circuito (PCB) marcado
460140021402	Identificador impreso en la etiqueta (junto a 93D1903300)
93D1903300	Identificador impreso en la etiqueta (junto a 460140021402)
660060212603	Código adicional impreso en la etiqueta
6U2321220878	Código marcado en la etiqueta
740190D326403	Código de fabricación del PCB
REL EVO2 HE 22.34.33	Software del microcontrolador
FUSE2AT	Fusible marcado en la placa (T 2 A)

No la confundas con

6500891500Placa GAL-EVO2 HE SAT PSOLE2 (ex 65118213-04) que Antonelli y RicambiPerCaldaie dan para la CARES S · Otra codificación: Antonelli le asigna los marcados 660050060200 y 93D2201300, no los de esta unidad, y su designación lleva SAT. No la des por equivalente sin comparar.
6500891400Placa GAL-EVO2 HE MED (sustituye a 65116585-xx) que Faustoricambi da para Clas One WiFi y Pigma Advance · Otra variante: la lista de Faustoricambi no incluye la CARES S 24 y lleva otro software (REL EVO2 HE 22.68.00).
65114213Circuito de display (CIRCUITO DISPLAY) de la CARES S 24 en la lista de piezas de una tienda · Es la placa de la pantalla, no esta placa de control.
65120888Módulo de condensación de la CARES S 24 / INOA S 24 · Otra pieza de la misma caldera: no es la placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Ariston CARES S 24Confirmada por nuestro taller · Antonelli Ricambi y RicambiPerCaldaie dan otra designación (GAL-EVO2 HE SAT PSOLE2, código 6500891500)

Por confirmarPor confirmar

Ariston CARES S 30, CARES PREMIUM 24/30 EU2 y HS PREMIUM 24/30 EU22 tiendas por la designación GAL-EVO2 HE SAT PSOLE2: Antonelli Ricambi y RicambiPerCaldaie
Ariston CARES PREMIUM EXT 25 y 302 tiendas: RicambiPerCaldaie (25 y 30) y Termoricambiplus (solo «Cares Premium EXT», sin indicar si es la 25 o la 30)
Ariston CARES PREMIUM SYSTEM 24 EU1 tienda: RicambiPerCaldaie
Chaffoteaux INOA S 24 y 291 tienda: Antonelli Ricambi

No sirve para

Ariston Clas One WiFi 24/30/35 y Pigma Advance 25/30/35Llevan la GAL-EVO2 HE MED 6500891400 (sustituye a 65116585-xx), según Faustoricambi y Antonelli Ricambi

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos del fabricante (CARES S – INOA S)

Plataforma de la placa electrónica: GalEvo2, con display LCDManual de formación Ariston
Fusible (manual): 1 fusible de 2 A, 230 VacManual de formación Ariston
Tensión de alimentación: 230 Vac +10 % / -15 %Manual de formación Ariston

Identificación y códigos del repuesto

Código marcado: 460140021402 - 93D1903300

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Fusible de placa: 2 A, tipo T
Condensador electrolítico: 450 V, 82 μF

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera se bloquea de repente, falla el encendido de forma persistente o la pantalla se apaga del todo

Una tienda relaciona estos síntomas con la placa de la CARES S 24 (ref. 65118213-04) e indica verificar antes las conexiones eléctricas.

Antes de cambiar la placa

Lo que revisa el técnico

Compara el software

Nuestra placa marca REL EVO2 HE 22.34.33. La variante MED lleva REL EVO2 HE 22.68.00, según Faustoricambi.

Mira el fusible

Esta placa lleva un fusible T 2 A (FUSE2AT); el manual de Ariston indica 1 fusible de 2 A en la CARES S.

Monta con un técnico

Es la placa de control de una caldera de gas y lleva un condensador electrolítico de 450 V.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Ariston GAL-EVO2 HE PSOLE2?

Busca en la placa la designación GAL-EVO2 HE PSOLE2 (GAL-EVO2 HE es el código del circuito) y, en la etiqueta, el identificador 000342033503. Compara además 460140021402 - 93D1903300, 660060212603, 6U2321220878, el código de fabricación del PCB 740190D326403 y el software REL EVO2 HE 22.34.33.

¿Sirve para mi Ariston CARES S 24?

Sí. Nuestro taller ha confirmado esta placa para la Ariston CARES S 24. Además, Antonelli Ricambi y RicambiPerCaldaie dan para la CARES S 24 una designación parecida, con SAT (GAL-EVO2 HE SAT PSOLE2), y el código 6500891500; RicambiPerCaldaie pide controlar antes la matrícula. Ninguna fuente abierta contiene el 000342033503: compara los marcados de tu placa con los de la nuestra.

¿Para qué otras calderas se da la designación GAL-EVO2 HE SAT PSOLE2?

Antonelli Ricambi y RicambiPerCaldaie la dan también para CARES S 30, CARES PREMIUM 24/30 EU2 y HS PREMIUM 24/30 EU2; solo Antonelli para INOA S 24/29; RicambiPerCaldaie y Termoricambiplus la dan para CARES PREMIUM EXT (Termoricambiplus no indica si es la 25 o la 30). Nuestro taller solo ha confirmado la CARES S 24: para otra caldera, llámanos al 919 931 595 o envíanos desde Contacto una foto de la etiqueta.

¿Es la misma placa que el 6500891500 que dan las tiendas para la CARES S?

No lo damos por seguro. Antonelli y RicambiPerCaldaie dan el 6500891500 (ex 65118213-04) a la placa GAL-EVO2 HE SAT PSOLE2 de la CARES S. Pero Antonelli le asigna los marcados 660050060200 y 93D2201300, distintos de los 660060212603 y 93D1903300 de esta unidad, y su designación lleva SAT. Compara los marcados antes de pedirla.

¿Qué diferencia hay entre esta placa y otras GAL-EVO2 HE?

GAL-EVO2 HE es el código del circuito; esta unidad añade PSOLE2 a su designación. Faustoricambi da la variante MED 6500891400 (sustituye a los 65116585-xx) para Clas One WiFi y Pigma Advance, y su lista no incluye la CARES S 24; lleva el software REL EVO2 HE 22.68.00 frente al 22.34.33 de esta. No las des por intercambiables.

¿Qué datos eléctricos da Ariston en su manual de la CARES S?

El manual de formación de Ariston (CARES S e INOA S) dice que la placa electrónica se basa en la plataforma GalEvo2, con pantalla LCD. También indica 1 fusible de 2 A, 230 Vac y una tensión de alimentación de 230 Vac +10 % / -15 %. Nuestra placa marca un fusible T 2 A (FUSE2AT).

¿Quién debe montar esta placa?

Un técnico cualificado. Es la placa de control de una caldera de gas y lleva un condensador electrolítico de 450 V.

Cómo hemos verificado esta ficha

Ariston Thermo Group GAL-EVO2 HE PSOLE2

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

CARES S 24 confirmada por nuestro taller. Nivel externo 0: Antonelli Ricambi y RicambiPerCaldaie dan para la CARES S la designación GAL-EVO2 HE SAT PSOLE2 con otro código (6500891500) y ninguna contiene los códigos de la etiqueta.

Fuentes consultadas

Manual de formación Ariston CARES S – INOA S (PDF, en RicambiPerCaldaie)Plataforma GalEvo2, fusible de 2 A y tensión de alimentación de 230 Vac
Antonelli Ricambi: ficha de la placa GAL-EVO2 HE PSOLE2 SAT (65118213-04)Lista CARES S 24/30, Cares Premium, HS Premium e INOA S; marcados 660050060200 y 93D2201300

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston Thermo Group; las marcas Ariston y Ariston Thermo Group se citan para indicar compatibilidad.
