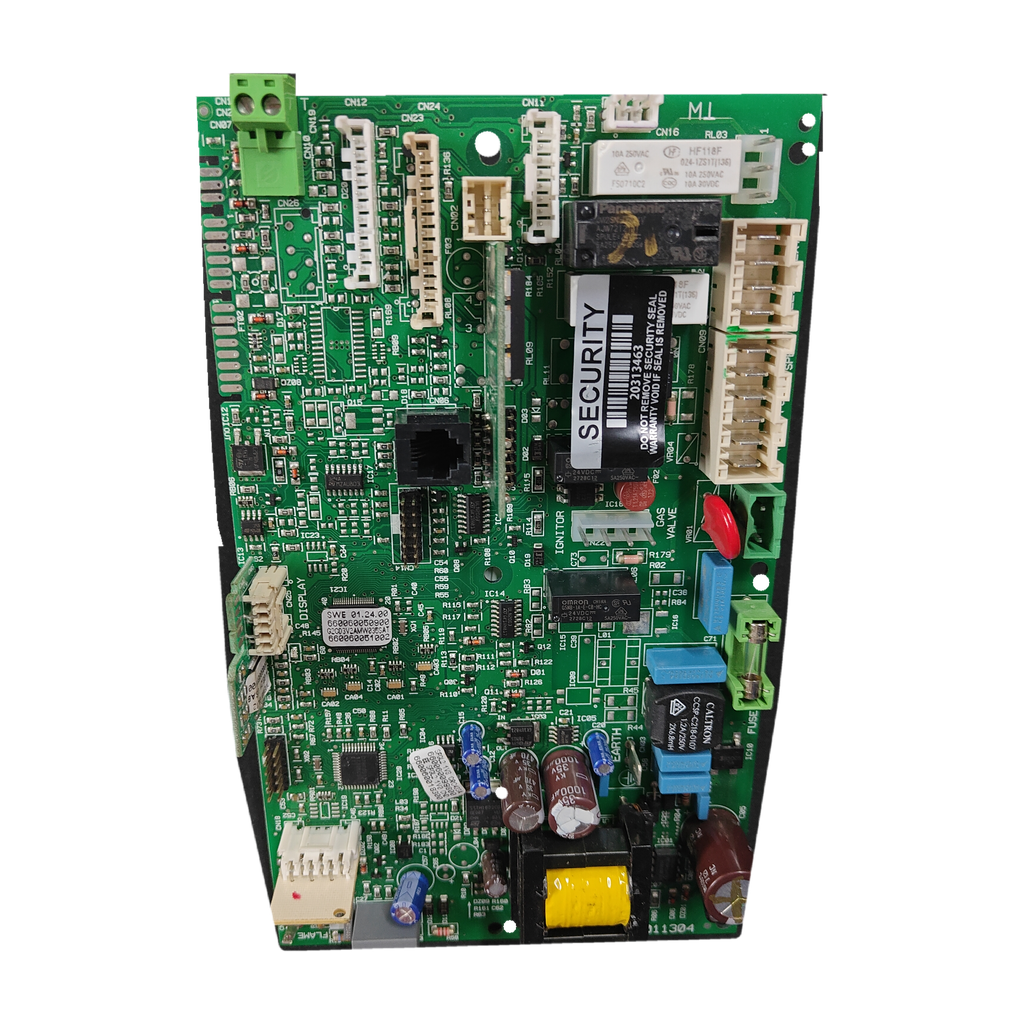

Placa electrónica Ariston GAL2-UNI ATM FULL SAT 740190011304 · Clas Premium 24: Pieza e identificador ampliado

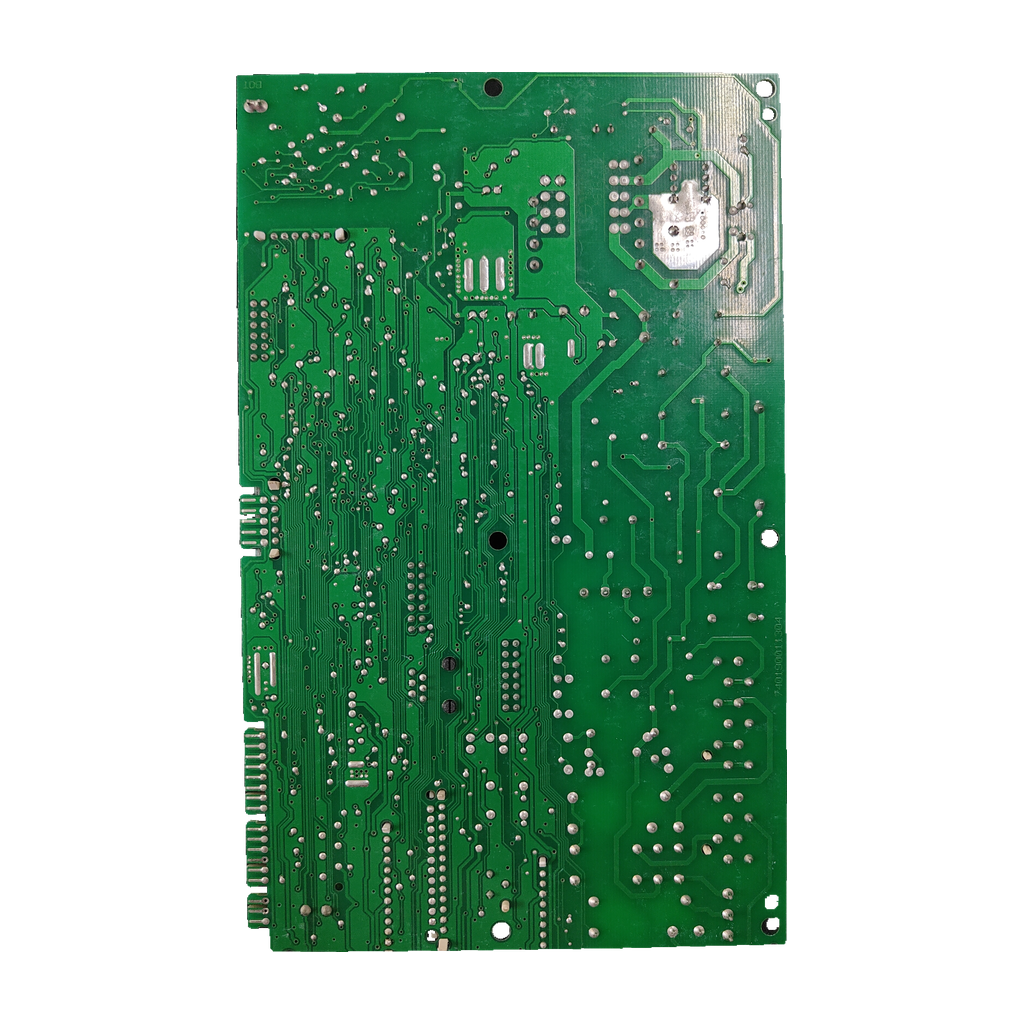

Placa electrónica Ariston GAL2-UNI ATM FULL SAT 740190011304 · Clas Premium 24: vista 2

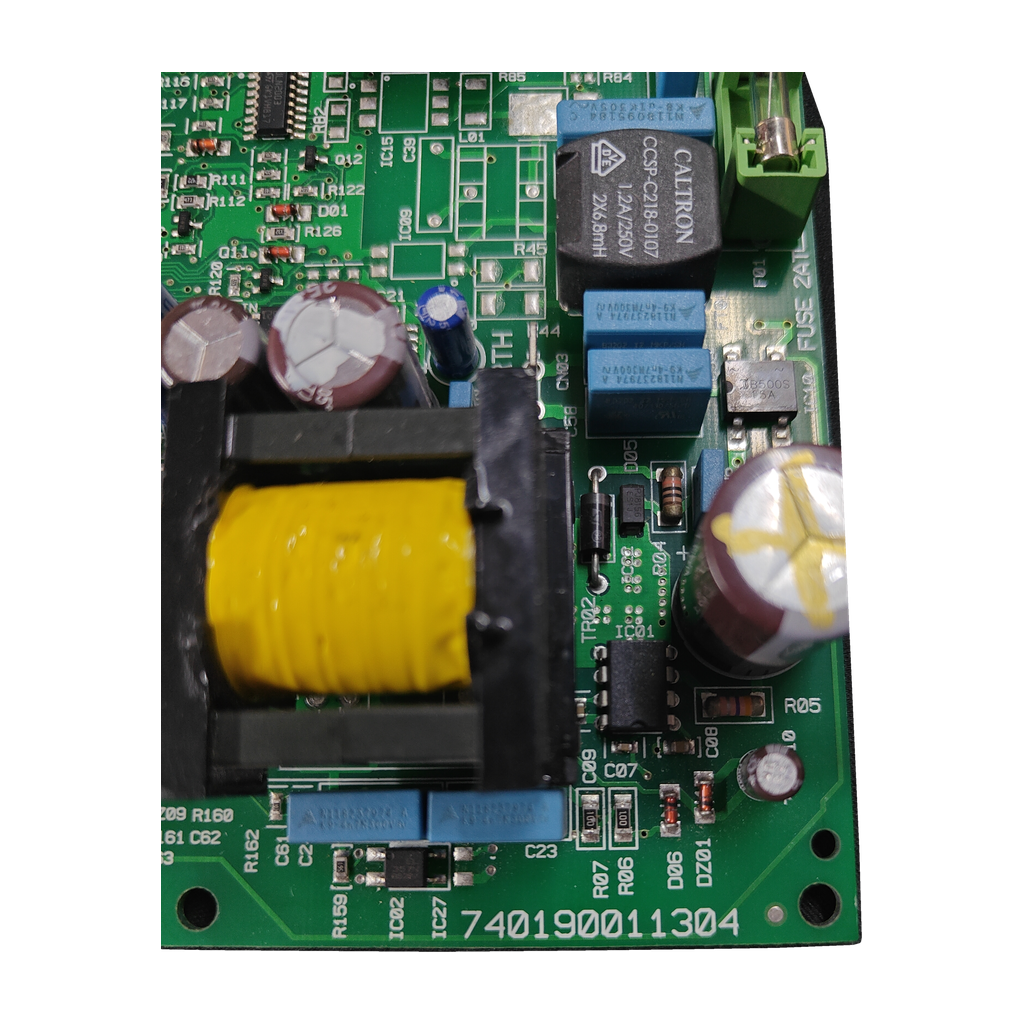

Placa electrónica Ariston GAL2-UNI ATM FULL SAT 740190011304 · Clas Premium 24: vista 3

Placa electrónica Ariston GAL2-UNI ATM FULL SAT 740190011304 · Clas Premium 24: vista 4

Ariston Thermo GroupFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

AristonCompatibilidad confirmada

Placa electrónica Ariston GAL2-UNI ATM FULL SAT 740190011304 · Clas Premium 24

Referencia Ariston740190011304

La 740190011304 es la placa electrónica de control Ariston GAL2-UNI ATM FULL SAT. Nuestro taller la ha confirmado para la caldera Ariston Clas Premium 24. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 740190011304
GAL2-UNI ATM FULL SAT
Fusible de placa 2 AT
Firmware SWE 01.24.00

Todos los códigos de esta unidad3

Referencia Ariston: 740190011304
Modelo: GAL2-UNI ATM FULL SAT
SKU Ecoklima: PLC273

Solo Remise.ua y prom.ua (las contamos como una sola tienda) unen la 740190011304 con la 65109313-05. Ninguna de las demás que dan la 65109313-05 cita la 740190011304: compara también el nombre GAL2-UNI ATM FULL SAT.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de control de la caldera. Su serigrafía marca las conexiones DISPLAY, SERIAL, IGNITOR (encendedor), GAS VALVE (válvula de gas) y FLAME (llama), además de L, N y tierra. Antes de cambiarla, revisa fusible y conexiones.

Compruébalo en tu placa

Localiza en la placa el código 740190011304 y el nombre GAL2-UNI ATM FULL SAT.
Compara también 65109313-05, que tres tiendas dan con el nombre GAL2-UNI ATM FULL (Remise.ua/prom.ua y antonelli añaden SAT), y las referencias 000342024003 o 000342024000 (según la tienda).
No la confundas con la GAL2-UNI ATM STD (60001605-06) ni con la 65109138-03: son otras placas.
Una tienda italiana pide comprobar la matrícula antes de dar la 65109313-05 por compatible: ten a mano la placa de características.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

740190011304	Código marcado en la placa (Ariston Thermo Group)
GAL2-UNI ATM FULL SAT	Nombre de la placa
65109313-05	Código Ariston de la GAL2-UNI ATM FULL SAT: así la nombran antonelli (FULL SAT) y Remise.ua/prom.ua (FUL SAT), y verrino sin SAT; 11 tiendas lo dan como placa de caldera
000342024003	Referencia de la GAL2-UNI ATM FULL SAT (otra tienda escribe 000342024000)
65105818 · 65105816	Códigos anteriores que sustituye la 65109313-05 (5 y 3 tiendas)
65109313-04 · 65109313-02	Versiones anteriores que sustituye la 65109313-05 (2 tiendas)

No la confundas con

60001605-06Placa GAL2-UNI ATM STD mod. SAT (000342027500 en la ficha) · Es otra variante, no la FULL SAT; sustituye a 60001605, -01 y -02
65109138-03Otra placa principal Ariston (ex 60000566 y 65109138-02) · Una tienda italiana la da para la Clas Premium 24 NG y una lista de recambios para la Clas HE R 24; es otro código
65105818-01Placa anterior de Alixia 20-24 CF/FF · Remise.ua dice que está descatalogada y que la sustituye la 740190011304

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Ariston Clas Premium 24Confirmada por nuestro taller

Por confirmarPor confirmar

Ariston Clas 24 CF/FF · Clas 28 CF/FF3 a 5 tiendas por modelo; solo prom.ua cita la 740190011304, las demás dan la 65109313-05
Chaffoteaux Niagara C 25 CF/FF · Niagara C 30 FF2 o 3 tiendas por modelo; solo prom.ua cita la 740190011304, las demás dan la 65109313-05
Ariston AS 24 CF/FF · AS-BIK 24 FF · BS 24 CF/FF · Egis 24 CF/FF · Genus 28 CF · Clas System 32 FF2 a 4 tiendas por modelo, todas por la 65109313-05; ninguna cita la 740190011304
Chaffoteaux Talia System 35 FF2 tiendas: prom.ua (740190011304) y ziperone (65109313-05)
Ariston Genus 24 CF/FF · Genus 28 FF · Genus 32 FF y 36 FF2 tiendas por la 65109313-05: antonelli y climacore
Ariston Clas 24 FF System1 tienda por la 65109313-05: climacore
Ariston Clas 32 FF · Clas 28 FF System · Clas 24/28 CF System1 tienda cada una por la 65109313-05: antonelli (Clas 32 FF) y climacore (las System)
Chaffoteaux Talia System 25/30 FF · INOA 24 VMC GPO FR1 tienda cada una por la 65109313-05: climacore (Talia System 25/30 FF) y piecesxpress (INOA 24 VMC GPO FR)

No sirve para

Ariston Clas HE R 24Una lista de recambios de tienda le da otra placa principal: 65109138-03

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas (ficha del 65109313-05)

Medidas: 215 × 130 mmverrino.it

Características y marcados técnicos

Serigrafia de proteccion: FUSE 2A
Serigrafia de conexiones: DISPLAY; SERIAL; IGNITOR; GAS VALVE; FLAME; L; N; EARTH

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Fusible placa: 2AT
Condensador montado visible: 0,47 μF; X2; 275 VAC
Filtro red CALTRON CSP-C218-0107: 12 A; 250 V; 2×6,8 mH
Relé HF118F: 10 A a 250 VAC; 10 A a 30 VDC
Software/firmware visible: SWE 01.24.00
Aplicación indicada en inventario: CLAS PREMIUM 24

Antes de cambiar la placa

Lo que revisa el técnico

Fusible de la placa

La serigrafía marca FUSE 2A y nuestra ficha anota 2AT. Revísalo antes de dar la placa por averiada.

Microplaca (EEPROM) según el modelo

Las placas nuevas de esta referencia traen 5 EEPROM y se monta la del modelo de caldera. Indícanos tu modelo exacto.

Monta con un técnico

Recibe la tensión de red (L, N) y gobierna la válvula de gas y el encendido.

Preguntas frecuentes

6 preguntas

¿Cómo reconozco la placa 740190011304?

Busca en la placa el código 740190011304 y el nombre GAL2-UNI ATM FULL SAT; lleva serigrafía FUSE 2A. Tres tiendas dan la GAL2-UNI ATM FULL con el código 65109313-05 (Remise.ua/prom.ua y antonelli añaden SAT); solo Remise.ua/prom.ua unen también la 740190011304.

¿Sirve para mi Ariston Clas Premium 24?

Sí. Nuestro taller la ha confirmado para la Clas Premium 24. Si tu caldera es otra, compara el código de tu placa con 740190011304 y envíanos desde Contacto una foto de la placa y de la placa de características, o llama al 919 931 595.

¿La 740190011304 y la 65109313-05 son la misma placa?

Solo Remise.ua y prom.ua las unen: Remise.ua dice que la 740190011304 GAL2-UNI ATM FUL SAT, artículo 65109313-05, sustituye a la 65105818, y prom.ua da ambos códigos en su ficha. Antonelli la da como GAL2-UNI ATM FULL SAT y Verrino como GAL2-UNI ATM FULL, sin la 740190011304. La 65109313-05 sustituye a la 65105818 (5 tiendas) y a la 65105816 (3).

¿En qué se diferencia de la GAL2-UNI ATM STD 60001605-06?

La 60001605-06 es la variante GAL2-UNI ATM STD mod. SAT (000342027500 en la ficha de una tienda italiana) y sustituye a la 60001605, 60001605-01 y 60001605-02. Esta pieza es la FULL SAT: no las cambies sin comparar nombre y código.

¿Qué otras calderas llevan esta placa?

Por la 65109313-05, de 2 a 5 tiendas dan por modelo Clas 24 y 28 CF/FF, Niagara C, AS 24, BS 24, Egis 24 y Genus 28 CF; solo prom.ua cita la 740190011304 (Clas 24/28 CF/FF, Talia System 35 FF, Niagara C). Vasti.it la da solo por serie (AS, Clas, Egis y Genus), sin modelo. Compara el código antes de pedirla.

¿Por qué una tienda da otra placa (65109138-03) para la Clas Premium 24 NG?

Las fuentes no explican el motivo. Una tienda italiana asigna la 65109138-03 (ex 60000566 y 65109138-02) a la Clas Premium 24 NG y una lista de recambios la da como P.C.B. (MAIN) de la Clas HE R 24. Es otra placa principal y nuestro taller ha confirmado la 740190011304 para la Clas Premium 24. Si dudas, envíanos por Contacto una foto de tu placa.

Cómo hemos verificado esta ficha

Ariston Thermo Group GAL2-UNI ATM FULL SAT

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Identidad: 1 origen (Remise.ua y prom.ua unen 740190011304, GAL2-UNI ATM FUL SAT y 65109313-05; las contamos como una sola por prudencia). Calderas por la 65109313-05: 1 a 5 tiendas por modelo; solo prom.ua cita la 740190011304. Clas Premium 24: taller.

Fuentes consultadas

Remise.ua: ficha de la 65105818-01, sustituida por la 740190011304Une 740190011304, GAL2-UNI ATM y 65109313-05
prom.ua: placa Ariston 65109313 con 740190011304Calderas Clas 24/28, Talia 35, Niagara C; 5 EEPROM
Openclima: circuito impreso Ariston 740190011304La da como circuito impreso Ariston
Antonelli: placa GAL2-UNI ATM FULL SAT 65109313-0565109313-05, referencia 000342024003 y calderas
Ricambipercaldaie: placa Ariston 65109313-05 ex 65105818Modelos; pide comprobar la matrícula
Climacore: placa Ariston 65109313-05 ex 65105818Lista de modelos con rangos (24/28)
Verrino: placa 65109313-05 PCBMAN GAL2-UNI ATM FULL215 × 130 mm; cableados y 5 EEPROM

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston; la marca se cita para indicar compatibilidad.
