Placa electrónica Ariston GAL-EVO COND MOD · 740190015705 para Chaffoteaux Pigma Green 25 EU: Pieza e identificador ampliado

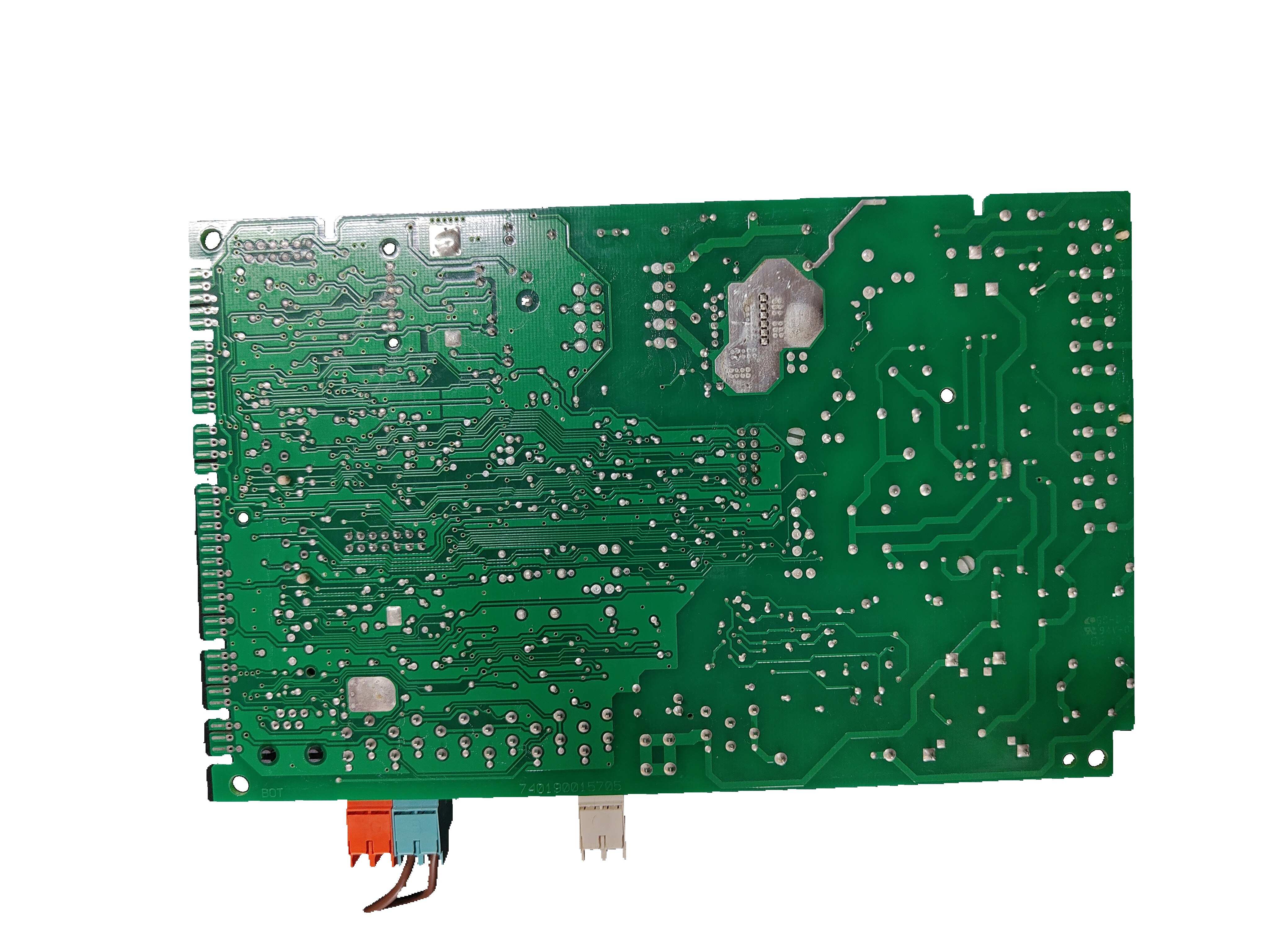

Placa electrónica Ariston GAL-EVO COND MOD · 740190015705 para Chaffoteaux Pigma Green 25 EU: vista 2

ARISTON THERMO GROUPFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

AristonCompatibilidad confirmada

Placa electrónica Ariston GAL-EVO COND MOD · 740190015705 para Chaffoteaux Pigma Green 25 EU

Referencia Ariston60001898-04

La 740190015705 (000342027303) es la placa principal Ariston GAL-EVO COND MOD, ref. 60001898-04, para la Chaffoteaux Pigma Green 25 EU, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 740190015705
Ref. 60001898-04
230 V · 50 Hz
Fusible 2 AT

Todos los códigos de esta unidad5

Referencia Ariston: 60001898-04
Código del circuito: 740190015705
Código de la etiqueta: 000342027303
Modelo: GAL-EVO COND MOD
SKU Ecoklima: PLC381

Las tiendas dan la 60001898-04 para otras calderas EVO: compara siempre los códigos marcados en la placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica principal: Ariston Spares UK y Heating Spare Parts la listan como «PCB (Main)». Se sospecha de ella si la caldera no enciende o no responde al termostato.

Compruébalo en tu placa

Busca en tu placa la designación GAL-EVO COND MOD y los códigos 740190015705 y 000342027303.
Compara la etiqueta (660050040402 - 93D1410300) y el circuito integrado (REL GAL EVO CND, 06.10.00).
No la confundas con la 60001899-02/-03, la 65116545-05 ni la 65109138-03 (Pigma Green 25 FF).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

740190015705	Código de la placa, marcado en ella
000342027303	Identificador marcado; sale en dos anuncios
60001898-04	Referencia de repuesto Ariston «PCB (Main)» que venía con la pieza; 9 tiendas
660050040402	Etiqueta de la placa: 660050040402 - 93D1410300
680050040402	Código marcado junto a 1517221X2570
GAL-EVO COND MOD	Designación marcada en la placa
680080116703	Circuito integrado: REL GAL EVO CND, fecha 06.10.00

No la confundas con

60001898-03 / 60001899-02 / -03Placas principales: la 60001898-03 y la 60001899-02 en el despiece de catálogo (sercatec.com) Pigma Green EVO; la 60001899-03 es «GAL-EVO CON MED SAT» según una tienda · Una tienda agrupa la 60001899-03 con la -04 y otra no
65116545-05Placa principal de Mira C Green Ultra y Alteas One Net · Sus listas no incluyen la Pigma Green 25 EU

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Chaffoteaux Pigma Green 25 EUConfirmada por nuestro taller · también en SAT CRM (Pigma Green 25EU); ICG da Pigma Green EVO 25

Por confirmarPor confirmar

Ariston Clas HE EVO 24, 30 y 38 UK EU24 y 30: 2 fuentes (Ariston Spares UK y Heating Spare Parts, como 24 y 30 kW ERP). 38: 1 fuente (Ariston Spares UK). Mystatic cita solo la gama Clas HE Evo ERP
Ariston Clas HE System EVO 18 UK EU2 fuentes: Ariston Spares UK y Heating Spare Parts
Chaffoteaux Urbia Green EVO 25, 30 y 35 · Serelia Green EVO 251 fuente con EVO (Spare Parts Boilers); una tienda italiana da Urbia Green y Serelia Green sin EVO
Ariston E-Combi EVO 24/30 UK EU LPG Caravan1 fuente de modelo (All Ariston Spares); Mystatic cita solo la gama E-Combi Evo ERP
Chaffoteaux Pigma Green EVO 30 y 35 · Alixia Green 24, 29 y eBus 301 fuente: ICG Calderas
Chaffoteaux Pigma Evo 24, 25 y 30 FF1 fuente: una tienda; no cotejada con la Pigma Green 25 FF

No sirve para

Chaffoteaux Mira C Green Ultra 25 FRLleva otra placa: 65116545-05 (3 tiendas; una cuarta da 65116545)
Chaffoteaux Urbia Green Link / Ultra 25–35 FRUna tienda da la 65116545-05 (iso-chauffe); otra, la 60001898-04 para la Urbia Green Link (ricambipercaldaie): sin resolver
Ariston Alteas One Net 30 FRLleva otra placa: 65116545-05 (2 tiendas)
Chaffoteaux Pigma Green 25 FFLleva otra placa: 65109138-03 (despiece de catálogo, ricambiclimacaldaie.it). No cotejada con la Pigma Evo 25 FF de una tienda (EVO frente a no EVO): no se sabe si es la misma variante

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 93D1410300
Código marcado: 1517221X2570
Código marcado: REL GAL EVO CND06.10.00
Código marcado: 680060099700
Código marcado: SFELV1V9 CRC1118
Código marcado: 680060018300
Código marcado: EE SFGL2 1V0 CND

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Marcado CE: 0476

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcado etiqueta placa: 660050040402 - 93D1410300
Código visible: 15172211X2870
Etiqueta superior derecha: 660060098700; SFELV 1V9 CRC1118; 66000618300; EE SFGL 2 1V0 CND
Circuito integrado: 660080116703; REL GAL EVO CND; fecha 06.10.00
Transformador/entrada marcada en otra vista: primario 230 V 50 Hz
Fusible montado: 2AT
Filtro/inductor CHERON montado: CCSP-C218-0107; 1,2 A/250 V; 2×6,8 mH
Componente montado en otra vista: CCSP-C218-0101; 12 A/250 V; 2×6,8 mH
Entrada marcada: N-L, 230 Vac
Código de barras visible: 1X171522606
Aplicación indicada en inventario: PIGMA GREEN 25 EU
Código marcado: 680050040402; 1517221X2570
Marcado del circuito integrado: 680080116703; REL GAL EVO CND06.10.00; 680060099700; 680060018300

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V y con gas: que la instale un técnico cualificado.

Fusible

La unidad monta uno de 2 AT. Revísalo antes de dar la placa por averiada.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados comparar?

La placa va detrás del frontal, dentro de la caja de control; la referencia 740190015705 suele ir serigrafiada en el circuito impreso o en una pegatina del lateral (ficha de climatizacioniberica.es). Compara también GAL-EVO COND MOD, 000342027303, la etiqueta 660050040402 - 93D1410300 y el circuito integrado 680080116703 (REL GAL EVO CND, 06.10.00).

¿Sirve para mi Chaffoteaux Pigma Green 25 EU?

Sí. Nuestro taller la ha confirmado para la Pigma Green 25 EU. SAT CRM da la 60001898-04 para la «Pigma Green 25EU (bomba modulante)» e ICG Calderas, para la Pigma Green EVO 25, 30 y 35. El despiece de catálogo (sercatec.com) Pigma Green EVO incluye la 3310399 (25 EU), sin poder leer qué placa lleva cada modelo.

¿Qué diferencia hay con la 60001898-03, la 60001899-02/-03 y la 65116545-05?

El despiece de catálogo (sercatec.com) Pigma Green EVO lista como placa principal (pos. 0815) la 60001898-03 y la 60001899-02. Para la E-Combi EVO 24/30 UK EU, una tienda dice que la -04 sustituye a la -03. La 60001899-03 es «GAL-EVO CON MED SAT» según una tienda, aunque otra la agrupa con la -04. La 65116545-05 es de Mira C Green Ultra y Alteas One Net, según tiendas; para la Urbia Green Link las tiendas no coinciden.

¿Qué significan los códigos 740190015705, 000342027303 y 60001898-04?

740190015705 es el código de la placa: sale en dos tiendas. 000342027303 sale en dos anuncios: uno con GAL-EVO COND MOD y otro, titulado placa Genus Premium Evo. 60001898-04 es la referencia Ariston «PCB (Main)»: la listan 9 tiendas.

¿Va también en otras calderas?

Con la 60001898-04, dos tiendas dan las Ariston Clas HE EVO 24 y 30 (Ariston Spares UK y Heating Spare Parts, esta como 24 y 30 kW ERP), por confirmar; Mystatic cita solo la gama Clas HE Evo ERP. La Clas HE System EVO 18 tiene 2 fuentes; la E-Combi EVO y las Urbia y Serelia Green EVO, 1 fuente de modelo. Si es la tuya, envíanos una foto de la etiqueta.

¿Qué códigos de error apuntan a la placa?

El manual oficial de la Pigma Green 25 EU (pág. 27) llama «Errore scheda principale» a los 303, 305, 306 y 307; el 303 es detección de llama tras cerrar la válvula de gas. El 301 (EEPROM) y el 302 (comunicación) son de electrónica interna.

¿Qué comprobar antes de montarla y quién debe hacerlo?

Debe montarla un técnico cualificado: trabaja a 230 V y gobierna una caldera de gas. Revisa el fusible (2 AT). SAT CRM vincula la placa a la versión de bomba modulante: compara el tipo de bomba de tu caldera.

Cómo hemos verificado esta ficha

ARISTON THERMO GROUP GAL-EVO COND MOD

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

La 60001898-04 la dan 9 tiendas como placa Ariston; 740190015705 y 000342027303 tienen 2 orígenes. okazii.ro da el 000342027303 como placa Genus Premium Evo; nuestro taller y leboncoin.fr, como GAL-EVO COND MOD.

Fuentes consultadas

Despiece Pigma Green EVO R8203327-06 (PDF)Despiece alojado en sercatec.com; origen del fabricante no comprobado
SAT CRM: placa 60001898-04 Pigma Green 25EU60001898-04 con la Pigma Green 25EU
ICG Calderas: placa Pigma Green EVO 60001898-04Pigma Green EVO 25/30/35; agrupa 60001899-03 y 60001898-04
Ariston Spares UK: Ariston PCB (Main) 60001898-04Clas HE EVO 24, 30, 38 y System 18
Heating Spare Parts: P.C.B. (MAIN) 60001898-04Clas HE Evo 24 y 30 kW ERP
Mystatic: Ariston Main PCB ERP 60001898-04Cita la gama E-Combi y Clas HE Evo ERP
Leboncoin: anuncio de la placa GAL-EVO COND MOD 000342027303000342027303 con GAL-EVO COND MOD
All Ariston Spares: PCB 60001898-04 (sustituye a la -03)E-Combi EVO 24/30; bomba 60001947-02

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston Thermo Group ni de Chaffoteaux; las marcas se citan para indicar compatibilidad.
