Placa electrónica Ariston Thermo Group PSOLE MCU P_MOD740150016906Precio a consultar
Ariston Thermo GroupFotos de esta unidad
1 / 3

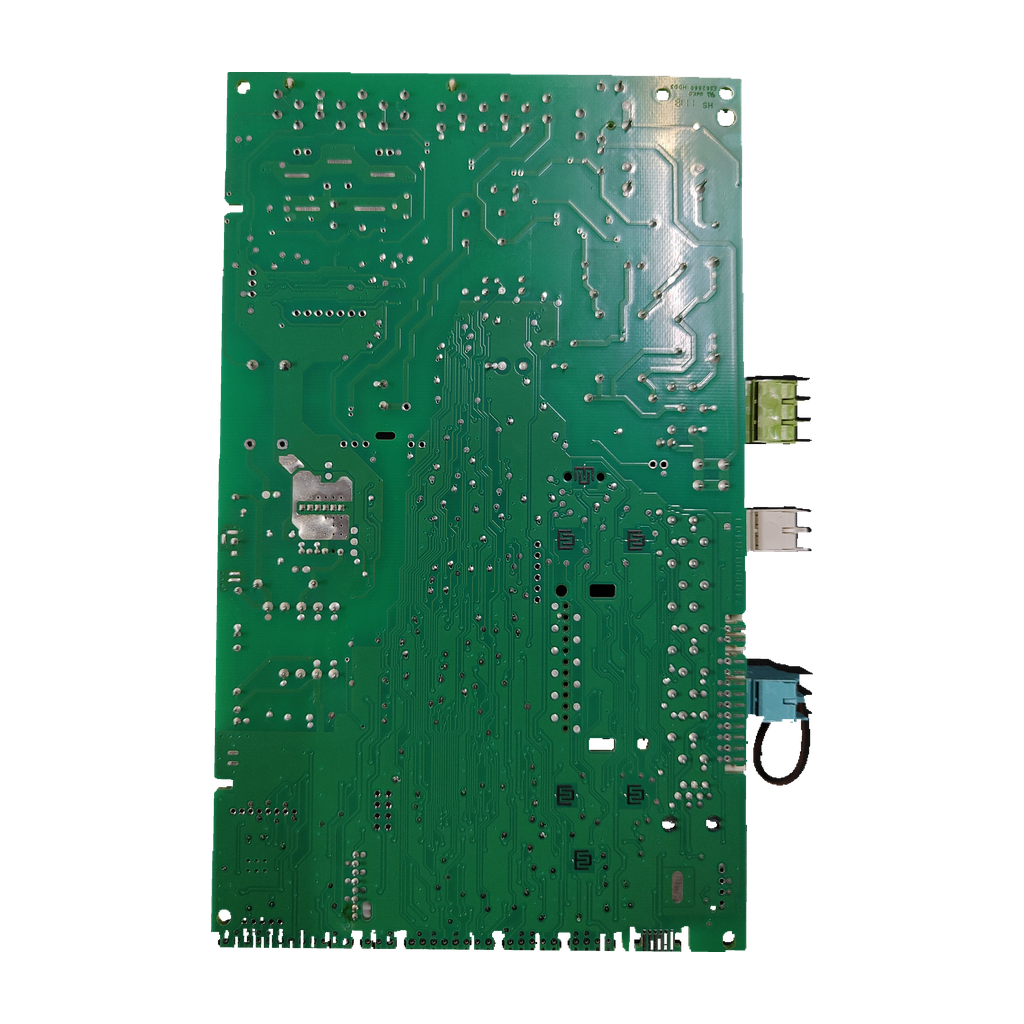

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
AristonCompatibilidad confirmada
Placa electrónica Ariston GAL-EVO2 HE MED · 000342029103 para Chaffoteaux PIGMA ADVANCE 25
Referencia Ariston Thermo Group65116585-04
La 000342029103 es la placa electrónica Ariston GAL-EVO2 HE MED (recambio 65116585-04) de la caldera Chaffoteaux PIGMA ADVANCE 25 (3310622), confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- GAL-EVO2 HE MED
- Recambio 65116585-04
- Fusible 2 A (FUSE 2AT)
- Bobina de relés 24 V CC
Todos los códigos de esta unidad5
- Referencia Ariston Thermo Group (Chaffoteaux)
- 65116585-04
- Código del circuito
- 74096160403
- Referencia Ariston Thermo Group
- 000342029103
- Modelo
- GAL-EVO2 HE MED
- SKU Ecoklima
- PLC375
La serie 65116585 tiene varios sufijos (-03, -04, -05, -06). No los des por equivalentes sin comprobar el de tu placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica de control de la caldera: gestiona su funcionamiento y sus ajustes. Se sospecha de ella cuando la PIGMA ADVANCE muestra un error de «placa principal» (3 03, 3 05, 3 06 o 3 07) y el diagnóstico no apunta a otra pieza.
Compruébalo en tu placa

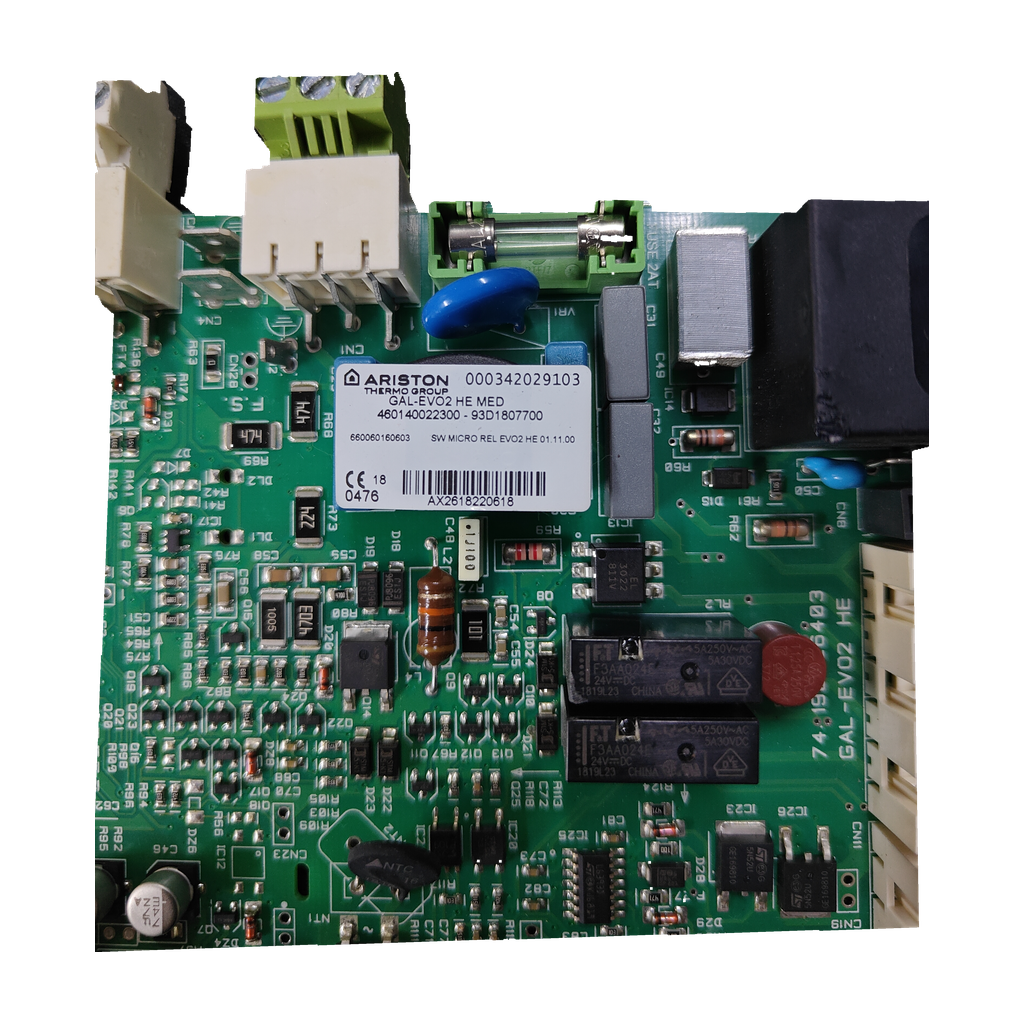

- Localiza en la placa el marcaje 000342029103 y la designación GAL-EVO2 HE MED.
- Coteja también el código PCB 74096160403 y el recambio 65116585-04. No la confundas con 65116545-03 ni con otro sufijo 65116585-0x.
- Mira en la placa de características de tu caldera el modelo y el código de aparato (la PIGMA ADVANCE 25 es la 3310622).
- Si tu caldera es otra variante (por ejemplo la 25 FR, 3310656), envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 000342029103 | Marcaje del circuito de la placa |
|---|---|
| 65116585-04 | Placa de recambio que indica el aviso original para este circuito |
| GAL-EVO2 HE MED | Designación de la placa |
| 74096160403 | Código PCB registrado |
| 3310622 | Código de aparato de la Chaffoteaux PIGMA ADVANCE 25 |
| 460140022300 | Otro marcaje de la placa |
| 93D1807700 | Otro marcaje de la placa |
| 660060160603 | Otro marcaje de la placa |
No la confundas con
- 65116545-03Otra familia de placa, citada en la misma cabecera del aviso de recambio · Nuestro taller las distingue: no mezclar con 000342029103 ni con 65116585-04.
- 6500891400Placa que una tienda británica ofrece en lugar de la 65116585-04 descatalogada · Es otro código: no la des por equivalente sin comparar con tu placa.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Chaffoteaux PIGMA ADVANCE 25 (3310622)Confirmada por nuestro taller
Por confirmarPor confirmar
- Ariston CLAS ONE 24, 30, L 30, 35, 24 H · CLAS ONE SYSTEM 18, 24, 30, 351 fuente con la -04: SPARE PARTS BOILERS (título -04, pedido -05). Electrostandard-electronique.com lista CLAS ONE 25, 30 y 35 y SYSTEM 12 FR, 25 y 35 con 65116585 sin sufijo; satcrm.es da la -05 para Clas One y Clas One System.
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos de fuentes externas
- Sustituida por
- 65116585-06 (reemplaza -03, -04 y -05)All Ariston Spares
- Estado de la 65116585-04
- Descatalogada por AristonDirect Heating Spares
- Tras sustituir la placa
- Parámetros reservados al servicio técnicoManual de instalación Chaffoteaux
Modelo de caldera compatible
- Chaffoteaux
- PIGMA ADVANCE 253310622
Marcajes y características indicadas
- Otros marcajes registrados
- 460140022300 · 93D1807700; 660060160603
- Software indicado
- MICRO REL EVO2 HE 01.11.00
- Fusible indicado
- 2 A; serigrafía FUSE 2AT (no medido)
- Bobina de los relés
- 24 V CC
- Condensador electrolítico
- 82 μF · 450 V · 105 °C
- Marcado CE registrado
- CE 18 0476
La tensión de bobina (24 V CC) describe los relés; no es la tensión de alimentación de la caldera.
Marcaje original y placa de recambio
- 000342029103
- Marcaje del circuito sustituido.
- 65116585-04
- Placa de recambio indicada para sustituir 000342029103.
- 65116545-03
- Familia de circuito diferenciada en el aviso de recambio; no mezclar ambos códigos.
Códigos de error del PIGMA ADVANCE
- 3 02
- Error de comunicación
- 3 03
- Error de placa principal
Son códigos de diagnóstico de la caldera. No prueban por sí solos que la placa anunciada sea la causa ni que deba sustituirse.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera muestra 3 03, 3 05, 3 06 o 3 07.
El manual de instalación oficial de la PIGMA ADVANCE los define como error de placa principal. Es un aviso de diagnóstico: no prueba por sí solo que haya que cambiar la placa.
La caldera muestra 3 02.
El manual lo define como error de comunicación. Revisa el equipo y sus conexiones antes de sustituir nada.
Antes de cambiar la placa
Lo que revisa el técnicoFusible de 2 A
La serigrafía indica FUSE 2AT (valor indicado, no medido). Compruébalo antes de dar la placa por mala.
Foto antes de desmontar
Fotografía los conectores de tu placa para montarlos igual en la nueva.
Monta con un técnico
Va en una caldera de gas: debe montarla un técnico cualificado.
Preguntas frecuentes
11 preguntas¿Cómo identifico esta placa y qué significa cada código?
000342029103 es el marcaje del circuito y GAL-EVO2 HE MED, la designación de la placa. 74096160403 es el código PCB y MICRO REL EVO2 HE 01.11.00, el software indicado. 65116585-04 es el recambio que indica el aviso original.
¿Sirve para mi Chaffoteaux PIGMA ADVANCE 25?
Sí. Nuestro taller la ha confirmado para la PIGMA ADVANCE 25 (código de aparato 3310622). El manual de instalación oficial lista el 3310622 entre los modelos 25, 30 y 35.
¿Y para la PIGMA ADVANCE 25 FR (3310656) u otra versión?
No la tenemos confirmada. El aviso 65116585-04 menciona la 25 FR (3310656) en su tabla de parámetros, sin decir que la placa vaya en esa caldera; EasySAV le da como placa principal la 65116585-03. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.
¿Qué diferencia hay entre 65116585-04, -03, -05 y -06?
Son sufijos de la misma serie 65116585. All Ariston Spares da la -06 como sustituta de la -03, -04 y -05. SPARE PARTS BOILERS titula una ficha -04 con pedido -05, EasySAV da la -03 a la 25 FR y satcrm.es da la -05 para Pigma Advance, Clas One System y Clas One. Coteja el sufijo de tu placa. La 65116545-03 es otra familia, según nuestro taller.
¿Sigue vendiendo Ariston la 65116585-04?
Una tienda británica, Direct Heating Spares, la da por descatalogada por Ariston y ofrece en su lugar la 6500891400, otro código: no la des por equivalente sin comparar con tu placa.
¿Un error 3 03 o 3 05 significa que la placa está estropeada?
No necesariamente. El manual de instalación oficial de la PIGMA ADVANCE define 3 03, 3 05, 3 06 y 3 07 como error de placa principal y 3 02 como error de comunicación, pero son códigos de diagnóstico de la caldera. Revisa el equipo y sus conexiones antes de cambiarla.
¿Hay que ajustar algo al montarla y quién debe hacerlo?
El manual de instalación oficial reserva los parámetros de la placa al servicio de asistencia técnica en caso de sustitución. Debe montarla un técnico cualificado: va en una caldera de gas. Los 24 V CC de la ficha son la bobina de los relés, no la alimentación de la caldera.
¿Qué referencia de recambio corresponde al marcaje 000342029103?
La instrucción de recambio original lista 65116585-04 como placa que sustituye ese marcaje.
¿Con qué caldera se relaciona esta ficha?
Chaffoteaux PIGMA ADVANCE 25, código de aparato 3310622.
¿Qué significan los códigos 3 03 y 3 05?
El manual PIGMA ADVANCE los describe como error de placa principal. El código del equipo orienta la comprobación, pero por sí solo no demuestra que esta placa concreta sea la causa.
¿El código 3 02 confirma que hay que cambiar la placa?
No. El manual lo define como error de comunicación; requiere diagnóstico del equipo y sus conexiones.
Cómo hemos verificado esta ficha
Ariston Thermo Group GAL-EVO2 HE MEDCompatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia
La 65116585-04 sale como placa Ariston en SPARE PARTS BOILERS, Direct Heating Spares y The HeatXchange; el aviso la da de recambio y All Ariston Spares la sustituye por la -06. El marcaje 000342029103 solo está en el aviso, que no dice a qué placa corresponde: lo confirma nuestro taller.
Fuentes consultadas
- Instrucciones de instalación PIGMA ADVANCE, Chaffoteaux (PDF, ES/PT)Códigos 3310622 a 3310624; errores 3 02 a 3 07; parámetros de la placa
- Aviso de recambio 65116585-04 (PDF alojado en coristechnical.it)Sustituir el circuito por 65116585-04; cabecera con 65116545-03; tabla de parámetros con 3310622 PIGMA ADVANCE 25
- SPARE PARTS BOILERS: placa de control Ariston 65116585-04Placa de control Ariston; modelos CLAS ONE; pedido 65116585-05
- Direct Heating Spares: Ariston 65116585-04 P.C.B. (Main)MPN 65116585-04; descatalogada; ofrece la 6500891400
- The HeatXchange: Ariston 65116585-04 P.C.B. (MAIN)Une 65116585-04 con la placa principal Ariston
- All Ariston Spares: PCB 65116585-06 (sustituye a la -04)Cadena de sustitución: -03, -04 y -05 por -06
- EasySAV: despiece de la PIGMA ADVANCE 25 FR (3310656)Placa principal 65116585-03 de la variante FR
- esc-grossiste.fr: circuito impreso Ariston 65116585Lista la PIGMA ADVANCE 25 FR (3310656), sin sufijo
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston Thermo Group ni de Chaffoteaux; las marcas se citan para indicar compatibilidad.
