Placa electrónica Ariston Thermo Group PSOLE MCU P_MOD740150016906Precio a consultar
Ariston Thermo GroupFotos de esta unidad
1 / 3

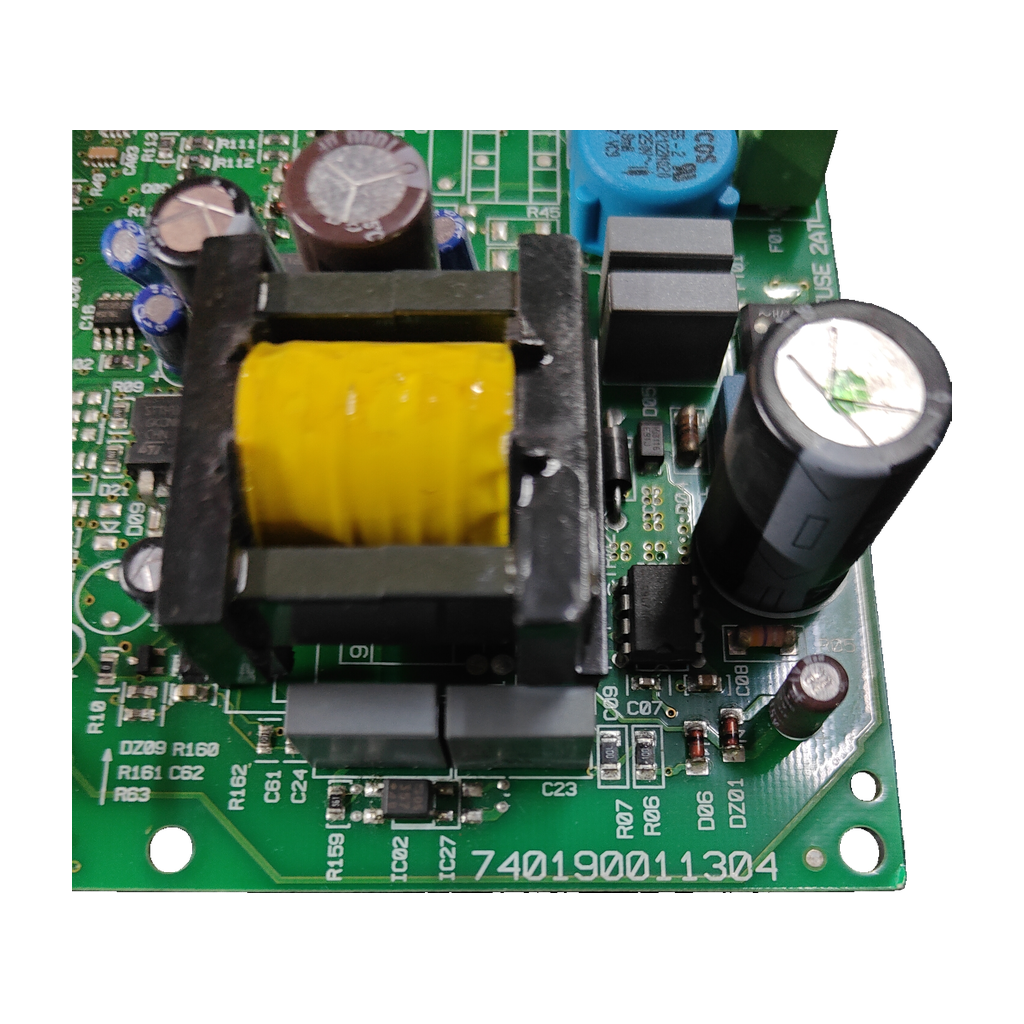

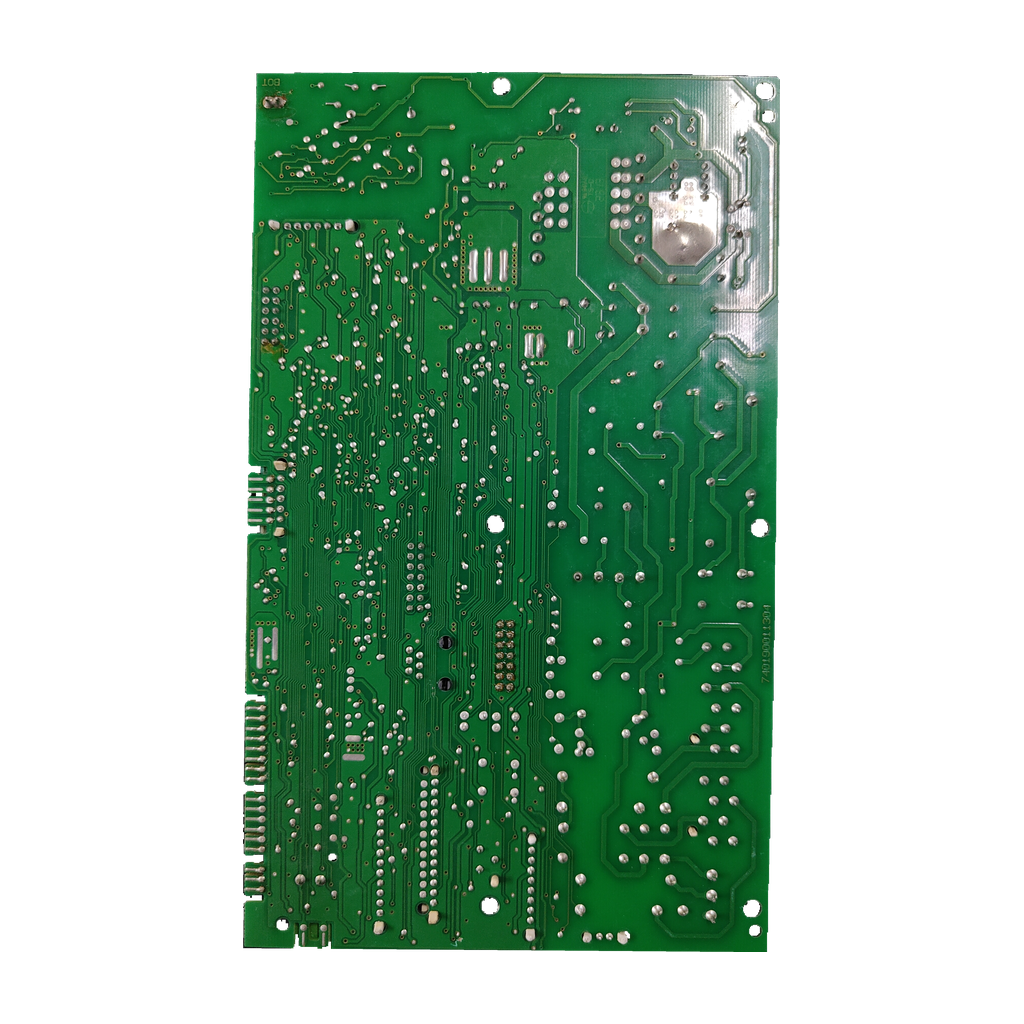

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
AristonReferencia verificada
Placa Ariston GAL2-UNI ATM FUL SAT · 740190011304 para Chaffoteaux Pigma 25 CF/FF, 30 FF y Green 35
Referencia Ariston740190011304
La 740190011304 (GAL2-UNI ATM FUL SAT) es una placa electrónica de Ariston Thermo Group, confirmada por nuestro taller para las Chaffoteaux Pigma 25 CF, 25 FF, 30 FF y Pigma Green 35. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Cód. 740190011304
- GAL2-UNI ATM FUL SAT
- Fusible marcado 2AT
- Pigma 25, 30 y Green 35
Todos los códigos de esta unidad3
- Referencia Ariston
- 740190011304
- Modelo
- GAL2-UNI ATM FUL SAT
- SKU Ecoklima
- PLC380
Solo Remise.ua une el 740190011304 con el 65109313-05; las listas de recambios y otras tiendas citan el 65109313-05 sin él. El catálogo de Pièces Express (2019, nomenclatura 338, ficha «PIGMA 30 FF N») da el 65109313-02 en esa posición.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs el circuito electrónico que gobierna el funcionamiento de la caldera. Una tienda la describe como placa de control y encendido. Antes de cambiarla, que la revise un técnico.
Compruébalo en tu placa
- Busca en la placa el código 740190011304 (también escrito 740.190.011.304) y la designación GAL2-UNI ATM FUL SAT, y compáralos con los de tu placa.
- Comprueba que el fusible marcado sobre tu placa es el 2AT.
- No la confundas con la placa del display (60000817-01) ni con la CLIP-IN E-BUS (65109108). Si tu despiece da el 65109313-05, una tienda lo identifica con esta placa (por confirmar).
- Mira el modelo en la placa de características de tu caldera: nuestro taller la ha confirmado para las Chaffoteaux Pigma 25 CF, 25 FF, 30 FF y Pigma Green 35.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 740190011304 | Código marcado en la placa; se escribe también 740.190.011.304, 740 190 011 304 o 740-190-011-304. Tres tiendas lo dan como placa de caldera |
|---|---|
| GAL2-UNI ATM FUL SAT | Designación marcada en esta unidad (también GAL2-UNI). Remise.ua la une al 740190011304 |
| 65109313-05 | Placa principal (posición 0815) en una lista de recambios de 2019 con cabecera del fabricante; otro catálogo de 2019 da ahí el 65109313-02. Remise.ua lo une al 740190011304: por confirmar |
| 000342024000 | Otra designación de la misma placa según Remise.ua, por confirmar (1 origen) |
| 060060050800 | Código que una tienda pone junto al 740190011304; no dice que sean equivalentes |
No la confundas con
- 60000817-01Placa del display de las Pigma (posición 0816 de las listas de recambios; Adepem la lista en la Pigma Green 35 FF N FR) · Otra pieza: es la placa del display
- 65109108Placa CLIP-IN E-BUS (posición 0803 de la lista de recambios de las Pigma) · Otra pieza: placa accesoria
- 65109138-03Placa principal de las Pigma Green 25 FF N y 30 FF N en una lista de recambios de 2011 con cabecera del fabricante · Otro código: la Pigma Green 35 no sale en esa lista
- 60001899-03Placa que una tienda da para Alixia, Pigma, Mira y Urbia Green EVO · Otra referencia: la ficha no la une con el 740190011304
Calderas en las que va
4 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Chaffoteaux PIGMA GREEN 35Confirmada por nuestro taller
- Chaffoteaux PIGMA 25 CFConfirmada por nuestro taller · también en Remise.ua (vía 65109313-05)
- Chaffoteaux PIGMA 25 FFConfirmada por nuestro taller · también en Remise.ua (vía 65109313-05)
- Chaffoteaux PIGMA 30 FFConfirmada por nuestro taller · también en Remise.ua (vía 65109313-05)
Por confirmarPor confirmar
- Ariston Clas 24 y 28 CF/FF, Clas 30 FF y 32 FF; Clas System 24 y 28 CF/FF y System 32 FFRemise.ua, vía 65109313-05 (1 origen)
- Ariston Genus 24, 28, 35 y 36Remise.ua, misma tabla (1 origen)
- Ariston Egis, AS y BS 24 CF/FFRemise.ua, misma tabla (1 origen)
- Chaffoteaux Talia, Talia System y Niagara CRemise.ua, misma tabla (1 origen)
- Chaffoteaux Alixia 24 CF/FFRemise.ua, misma tabla (1 origen)
No sirve para
- Chaffoteaux Pigma Green 25 FF N y 30 FF NLleva otra placa principal: 65109138-03 (lista de recambios de 2011 con cabecera del fabricante)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadCaracterísticas y marcados técnicos
- Fusible marcado sobre PCB
- 2AT
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Aplicación indicada en inventario
- Chaffoteaux PIGMA GREEN 35 · Chaffoteaux PIGMA 25 CF · Chaffoteaux PIGMA 25 FF · Chaffoteaux PIGMA 30 FF
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoCódigos 301 «Errore EEPROM» y 302 «Errore di comunicazione» en la Pigma Green
El manual oficial los agrupa en «Parte elettronica interna»; no dice que la causa sea siempre la placa. Que lo diagnostique un técnico.
Antes de cambiar la placa
Lo que revisa el técnicoFusible 2AT
Esta unidad lleva marcado un fusible 2AT: compáralo con el tuyo.
Parámetros al cambiarla
En la Pigma Green, el menú PCB da acceso a los parámetros 220, 228, 229, 231 a 234, 247, 250 y 253. El 228 y el 229 los reserva el manual al SAT.
Monta con un técnico
Gobierna una caldera de gas. El manual oficial de la Pigma Green pide cortar antes la alimentación con el interruptor bipolar externo en OFF.
Preguntas frecuentes
7 preguntas¿Cómo identifico la placa 740190011304?
El código 740190011304 va marcado en la placa, con la designación GAL2-UNI ATM FUL SAT y un fusible marcado 2AT. Openclima y AliExpress la dan como placa de caldera Ariston. Compara código y designación con los de tu placa.
¿Sirve para mi Chaffoteaux Pigma 25 CF, 25 FF o 30 FF?
Sí. Nuestro taller la ha confirmado para esas tres calderas. Remise.ua las incluye en la tabla de modelos de la placa 65109313-05, de tipo 740190011304. Una lista de recambios de 2019 con cabecera del fabricante, alojada en un distribuidor, da el 65109313-05 como placa principal de las tres; otro catálogo de 2019 (Pièces Express, ficha «PIGMA 30 FF N») da el 65109313-02. Si tu despiece da otro código, envíanos una foto desde Contacto.
¿Vale para la Chaffoteaux Pigma Green 35?
Sí, nuestro taller la ha confirmado para la Pigma Green 35. En las listas de recambios con cabecera del fabricante que hemos leído, la Pigma Green 35 no aparece. La lista de 2011 de la Pigma Green 25 FF N y 30 FF N da otra placa principal, la 65109138-03; la de 2010 da la 65109138-02 para la 25 FF N.
¿Es la misma placa que la 65109313-05?
Por confirmar, con un único origen: Remise.ua afirma que la 740190011304 GAL2-UNI ATM FUL SAT es el artículo 65109313-05, que sustituye a la 65105818 (retirada) y a las 65109313, 65109313-02 y 65109313-04. Antonelli rotula la 65109313-05 como GAL2-UNI ATM FULL SAT, pero no cita el 740190011304.
¿Con qué otras placas Pigma se puede confundir?
Con la del display 60000817-01 (0816), con la CLIP-IN E-BUS 65109108 (0803), con la 65109138-03 (2011) de las Pigma Green 25 FF N y 30 FF N y con la 60001899-03 de una tienda. Compara el código marcado.
¿Quién debe montarla y qué hay que revisar?
Un técnico cualificado y con la caldera sin corriente (interruptor bipolar externo en OFF, según el manual oficial de la Pigma Green). Tras cambiar la placa, ese manual manda revisar parámetros del menú PCB; el 228 y el 229, reservados al SAT.
¿Los códigos 301 y 302 de la Pigma Green indican que falla la placa?
No necesariamente. En la tabla del manual oficial de la Pigma Green, el 301 «Errore EEPROM» y el 302 «Errore di comunicazione» están en «Parte elettronica interna», pero no dice que la causa sea siempre la placa. Que lo diagnostique un técnico.
Cómo hemos verificado esta ficha
Ariston Thermo Group GAL2-UNI ATM FUL SATCompatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Tres orígenes (Openclima, Remise.ua y AliExpress) dan el 740190011304 como placa de caldera. Código, designación y calderas los confirma nuestro taller; Remise.ua lo une al 65109313-05 y a las Pigma 25 CF, 25 FF y 30 FF.
Fuentes consultadas
- Remise.ua: ficha de la placa 65105818 (Alixia), que cita la 740190011304 como sustituta740190011304 como sustituta de la 65105818, artículo 65109313-05
- Remise.ua en Prom.ua: placa Ariston 65109313-05 de tipo 740190011304Tipo 740190011304 y tabla de modelos con Pigma 25 CF/FF y 30 FF
- Openclima: circuito impreso Ariston 740190011304 (reacondicionado)740190011304 como placa de caldera Ariston
- AliExpress: placa de caldera Ariston, modelo 740190011304740190011304 como placa de control de caldera mural Ariston
- Appliance Spare Parts: placa de caldera 740190011304 060060050800, usada y probada740190011304 junto a 060060050800 como placa (PCB) de control
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ariston Thermo Group ni de Chaffoteaux; las marcas se citan para indicar compatibilidad.
