Placa electrónica Baxi LMU34.211D149 · PCB BF27579SX · Baxi Platinum Duo: Pieza e identificador ampliado

Placa electrónica Baxi LMU34.211D149 · PCB BF27579SX · Baxi Platinum Duo: vista 2

BaxiFotos de esta unidad

1 / 2

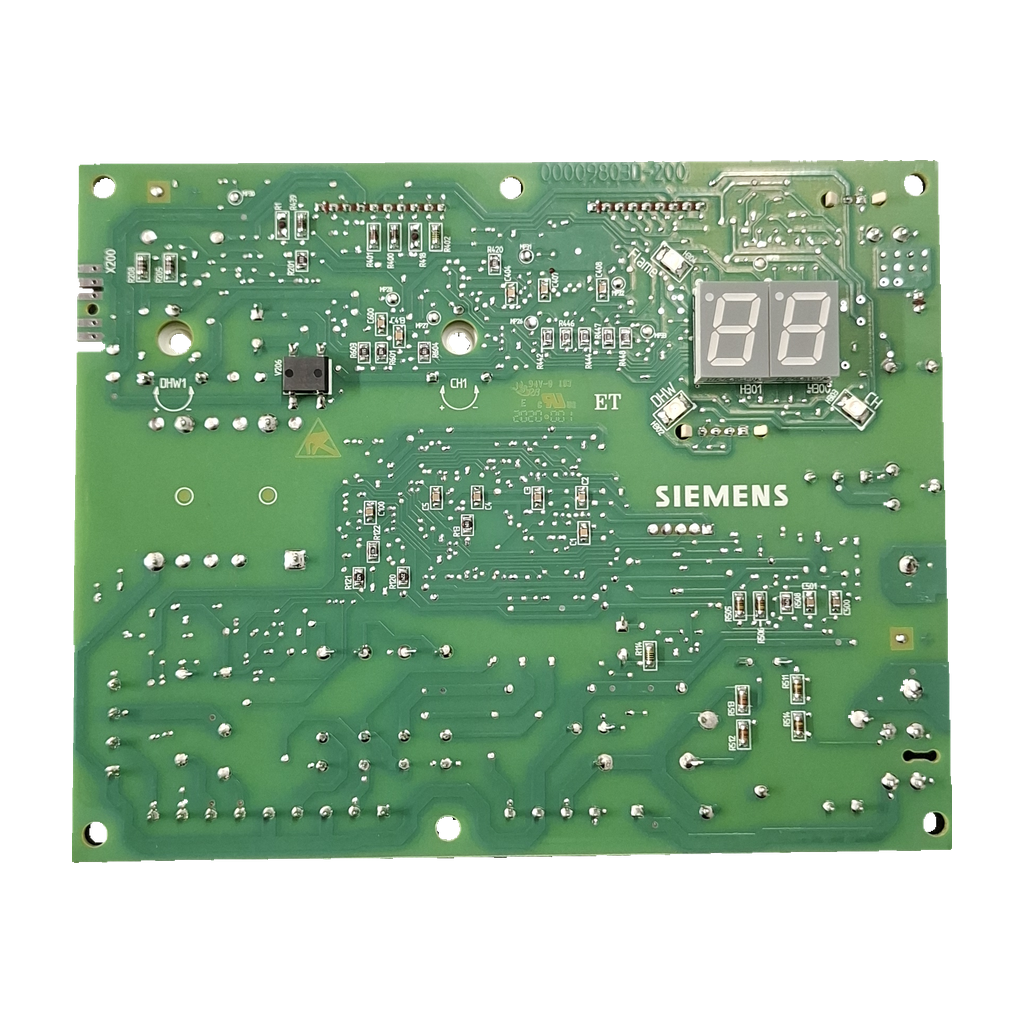

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BaxiCompatibilidad confirmada

Placa electrónica Baxi LMU34.211D149 · PCB BF27579SX · Baxi Platinum Duo

Referencia Baxi125569719

La LMU34.211D149 es una placa electrónica Siemens (referencia Baxi 125569719, PCB BF27579SX). Nuestro taller la ha confirmado para la Baxi Platinum Duo. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Siemens LMU34.211D149
Ref. Baxi 125569719
PCB BF27579SX
230 V · 50 Hz · V03.01

Todos los códigos de esta unidad4

Referencia Baxi: 125569719
Código del circuito: BF27579SX
Código de la etiqueta: LMU34.211D149
SKU Ecoklima: PLCN005

Otras tiendas dan LMU34.211D149 con otros códigos Baxi (5703660, 5691540) y para otras calderas.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la tarjeta electrónica de la caldera: en la lista de recambios de la Platinum Duo 24 AIFM es la posición 154. Se sospecha de ella cuando la caldera da un error interno de la tarjeta, como el 151 de su manual de usuario.

Compruébalo en tu placa

Busca en la placa el código LMU34.211D149 y, en la etiqueta Siemens, S55405-C306-D149 y 7684881.01B.
Mira el circuito impreso, BF27579SX, y el marcado 00009883B-200 del reverso.
Comprueba tu caldera: Baxi Platinum Duo. En su lista de recambios, la tarjeta electrónica es la 125569719.
No la confundas con otras LMU34 Baxi (5703660, 5691540) ni con el telecontrol AVS77 (125568836).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

LMU34.211D149	Código principal de la placa Siemens; las tiendas la venden como placa Baxi
125569719	Referencia de embalaje Baxi (inventario); «tarjeta electrónica Platinum Duo», posición 154 de la lista de recambios
S55405-C306-D149	Referencia Siemens de la placa; la ficha de Siemens da la serie S55405-C30x-D… para el tipo LMU34.211D…
BF27579SX	Código del circuito impreso (PCB)
JJJ005697190	Referencia de embalaje Baxi (inventario); 5697190 en tiendas
7684881.01B	Código adicional de la etiqueta Siemens
2104270174	Identificador numérico de la etiqueta Siemens
00009883B-200	Marcado adicional del PCB, en el reverso

No la confundas con

125568836Telecontrol AVS77 Siemens de la Platinum Duo (pos. 347 de la lista) · Es otra pieza, no la tarjeta 125569719
125851335Cable de la tarjeta Platinum Duo 24-33AIFM (SATCRM) · Es el cable, no la placa
5703660Placa LMU34 (JJJ005703660) para Baxi Prime HT · Otra referencia Baxi, no la de esta unidad
5691540Placa LMU34.211D149 -AVS77 (JJJ005691540) para Luna3 y Combistore HT · Otra referencia Baxi, no la de esta unidad

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Baxi Platinum DuoConfirmada por nuestro taller · también en la lista de recambios (24 AIFM), Sercatec (24 y 33), SATCRM (33) y Baxistock (24)

Por confirmarPor confirmar

Baxi Nuvola3 Comfort HT 240 y 330Con JJJ005697190 (embalaje de esta unidad): 2 o 3 tiendas con el modelo (ricambipercaldaie.it y termogo.com, que pueden ser la misma empresa, y climando.it) y otra con «Nuvola3 HT» (smuk.net). Una pide comprobar la matrícula
Baxi Prime HT 240, 1.240, 1.120, 280 y 330Con otro código Baxi (5703660). 240: 3 tiendas; 1.240 y 1.120: 2; 280: 2; 330: 1. Solo una cita LMU34.211D149. Una dice «Prime Storage HT»
Baxi Luna3 Comfort HT (y Solar, IN HT, Max HT), Luna3 Silver Space HT y Combistore HT2 orígenes citan LMU34.211D149 con otro código Baxi: 5691540

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos con fuente

Alimentación: 230 V · 50 HzFaustoricambi; Siemens: AC 230 V
Versión electrónica: V03.01Faustoricambi
TSA máx.: 5 sFaustoricambi
Uso de la serie LMU34: Calderas de gas de condensación con ventilador modulante, hasta 70 kWFicha de Siemens

Marcados de esta unidad

Tipo de pieza: Tarjeta electrónica
Fabricante indicado en la placa: SIEMENS
Transformador montado: primario: 230 V, 50-60 Hz
Transformador montado: secundario: 19,7 V, 5,0 VA
Transformador montado: límite térmico: Th 131 °C
Referencia indicada: Referencias de embalaje: 125569719; JJJ005697190

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera muestra el código 151: anomalía en el interior de la tarjeta.

Según el manual de usuario de la 24 y 33 AIFM. La edición de ATC ROC lo da como 151E y pide verificar los electrodos de encendido.

Antes de cambiar la placa

Lo que revisa el técnico

Compara la versión

Esta unidad lleva V03.01. Para la 5703660, una tienda da V03.01 y dos «versión 2.09».

Revisa los electrodos de encendido

Con el 151E, la edición de ATC ROC del manual pide verificar su posición (apartado 14 del instalador).

Monta con un técnico

La placa trabaja a 230 V y gobierna una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

El código principal de esta placa Siemens es LMU34.211D149. Compara también S55405-C306-D149 y 7684881.01B de la etiqueta, y el PCB BF27579SX. Faustoricambi cita esos dos junto a LMU34.211D149.

¿Sirve para mi Baxi Platinum Duo?

Sí. Nuestro taller la ha confirmado para la Platinum Duo. Además, 4 orígenes externos dan la 125569719 como tarjeta electrónica de la Platinum Duo: la lista de recambios de la 24 AIFM (posición 154), Sercatec (24 y 33), SATCRM (33) y Baxistock (24).

¿Qué significan 125569719, JJJ005697190, 5703660 y 5691540?

125569719 y JJJ005697190 son las dos referencias Baxi de embalaje de esta placa en nuestro inventario. Sercatec da la 125569719 como «Referencia BAXI ROCA». 5703660 y 5691540 son otras referencias Baxi con las que varias tiendas venden placas LMU34.211D149 (Caldaiaricambi las cita juntas).

¿Vale para una Baxi Prime HT, Luna3, Combistore HT o Nuvola3?

No lo damos por confirmado. Prime HT: 3 tiendas dan el 240 con 5703660, otro código Baxi. Luna3 y Combistore HT: al menos 3 tiendas dan 5691540 (Caldaiaricambi, Climacore, Faustoricambi); 2 citan LMU34.211D149. Nuvola3 Comfort HT 240 y 330: 2 o 3 tiendas con JJJ005697190 (ricambipercaldaie.it y termogo.com, que pueden ser la misma empresa, y climando.it) y matrícula por comprobar. Envíanos por Contacto una foto de tu placa y de la caldera, o llama al 919 931 595.

¿Qué es el AVS77 que aparece en algunas fichas?

En la lista de recambios de la Platinum Duo, el telecontrol AVS77 Siemens es la 125568836 (posición 347), una pieza distinta de la tarjeta 125569719. Algunas tiendas añaden «AVS77» al título de la placa LMU34; esta ficha es la placa.

¿Qué error de la Platinum Duo apunta a la tarjeta?

Apunta a la tarjeta el 151: «anomalía en el interior de la tarjeta caldera», según el manual de usuario de la 24 y 33 AIFM (codigocalderas.com). La edición de ATC ROC lo da como 151E y pide verificar los electrodos de encendido. Que lo diagnostique un técnico.

¿Quién debe montarla?

Un técnico cualificado: trabaja a 230 V y gobierna una caldera de gas. Según el manual de usuario de la 24 y 33 AIFM, el primer encendido lo hace el Servicio de Asistencia Técnica autorizado.

Cómo hemos verificado esta ficha

Baxi LMU34.211D149

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Platinum Duo: confirmada por el taller y por 4 orígenes externos con la referencia 125569719. Ninguna fuente externa une 125569719 con LMU34.211D149; 3 tiendas dan LMU34.211D149 con otras referencias Baxi.

Fuentes consultadas

Ficha de datos Siemens LMU34 (CC1N7491en, PDF)S55405-C30x-D… = LMU34.211D…, AC 230 V
Lista de recambios Platinum Duo 24 AIFM (codigocalderas.com, PDF)125569719 = tarjeta electrónica, posición 154
Sercatec: ficha de la tarjeta Baxi Roca 125569719125569719 para Platinum Duo 24 AIFM y 33 AIFM
SATCRM: recambios Platinum Duo 33 AIFM (listado)125569719 = tarjeta electrónica
Baxistock: ficha de la tarjeta electrónica Platinum Duo 125569719125569719 para Platinum Duo 24 AIFM
Manual de usuario Platinum Duo 24 y 33 AIFM (codigocalderas.com)Código 151 y primer encendido por el SAT
Manual de usuario Platinum Duo 24/33 AIFM, edición ATC ROC (PDF)151E: error interno de la placa
Faustoricambi: ficha de la placa Siemens LMU34.211D149S55405-C306-D149, 7684881.01B, V03.01, TSA 5 s

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Baxi ni de Siemens; las marcas se citan para indicar compatibilidad.
