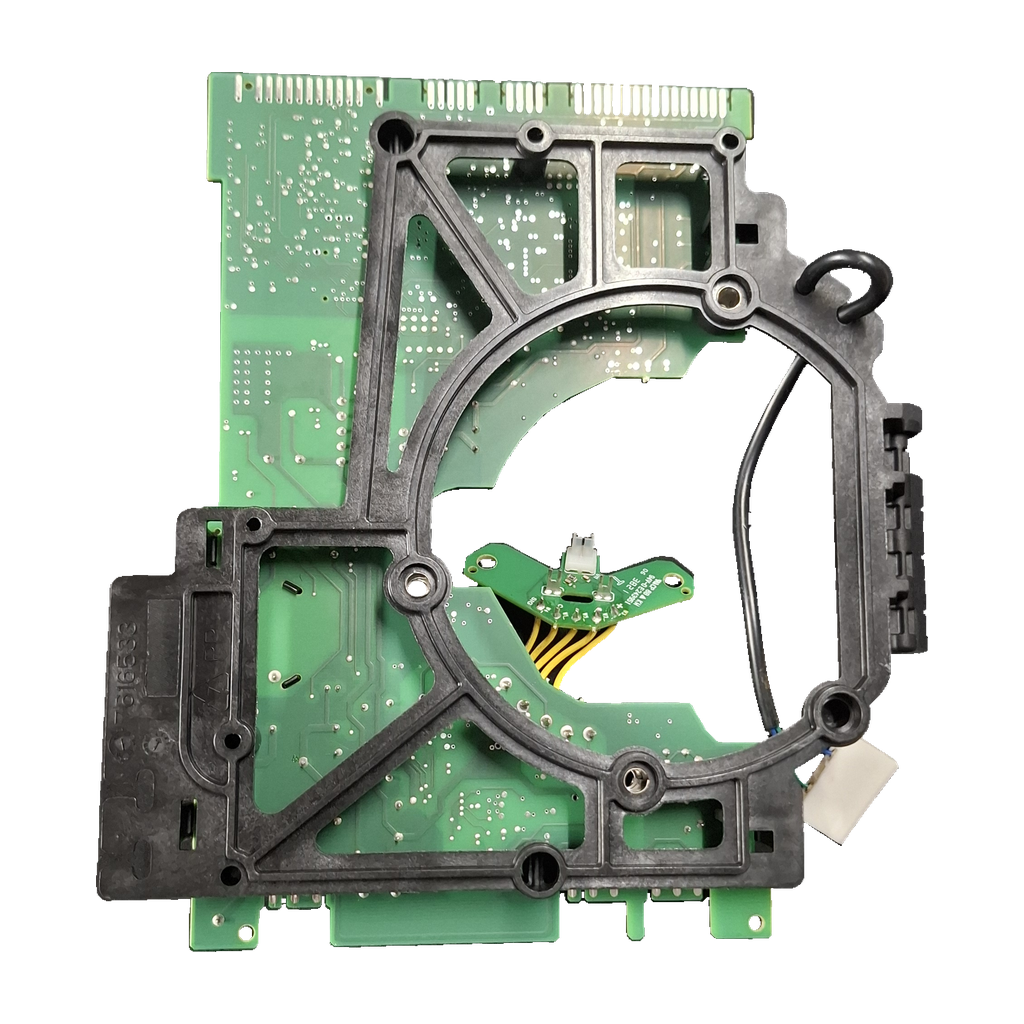

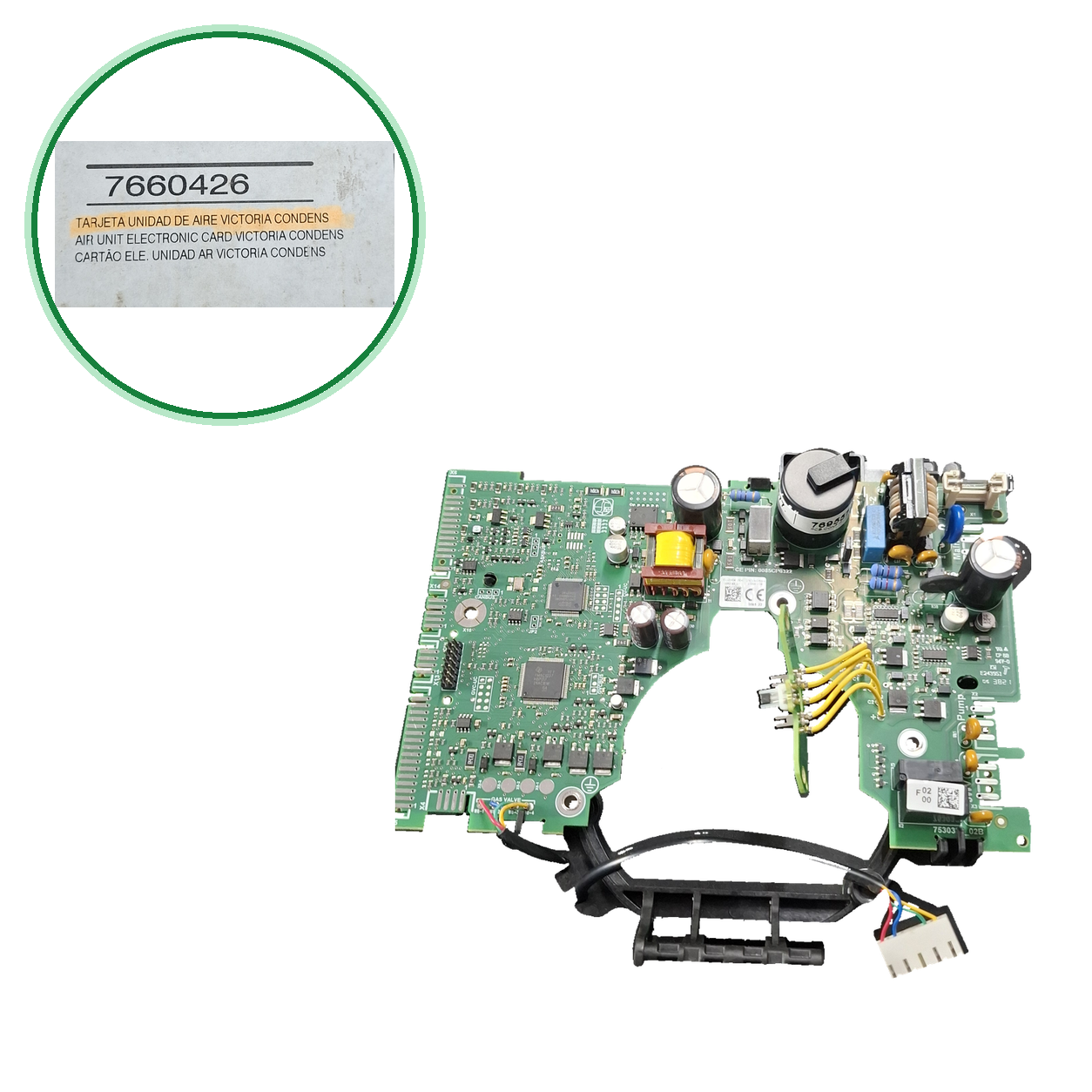

Placa electrónica Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07): Pieza e identificador ampliado
Placa electrónica Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07): vista 2
Placa electrónica Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07): vista 3
Placa electrónica Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07): vista
BAXIFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BaxiReferencia verificada

Placa electrónica Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07)

Referencia Baxi Roca7660426

La 7660426 (placa CU-GH04, PCB 0580183_07) es la tarjeta unidad de aire de la Baxi Roca Victoria Condens, confirmada por nuestro taller y por 5 fuentes externas. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. 7660426
  • CU-GH04(0304)
  • PCB 0580183_07
  • 230 VAC · 50 Hz
Todos los códigos de esta unidad4
Referencia Baxi Roca
7660426
Código del circuito
0580183_07
Modelo
CU-GH04(0304)
SKU Ecoklima
PLCN002

Solo Electrotodo iguala 7660426 y 7749763: compara siempre el 0580183_07.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

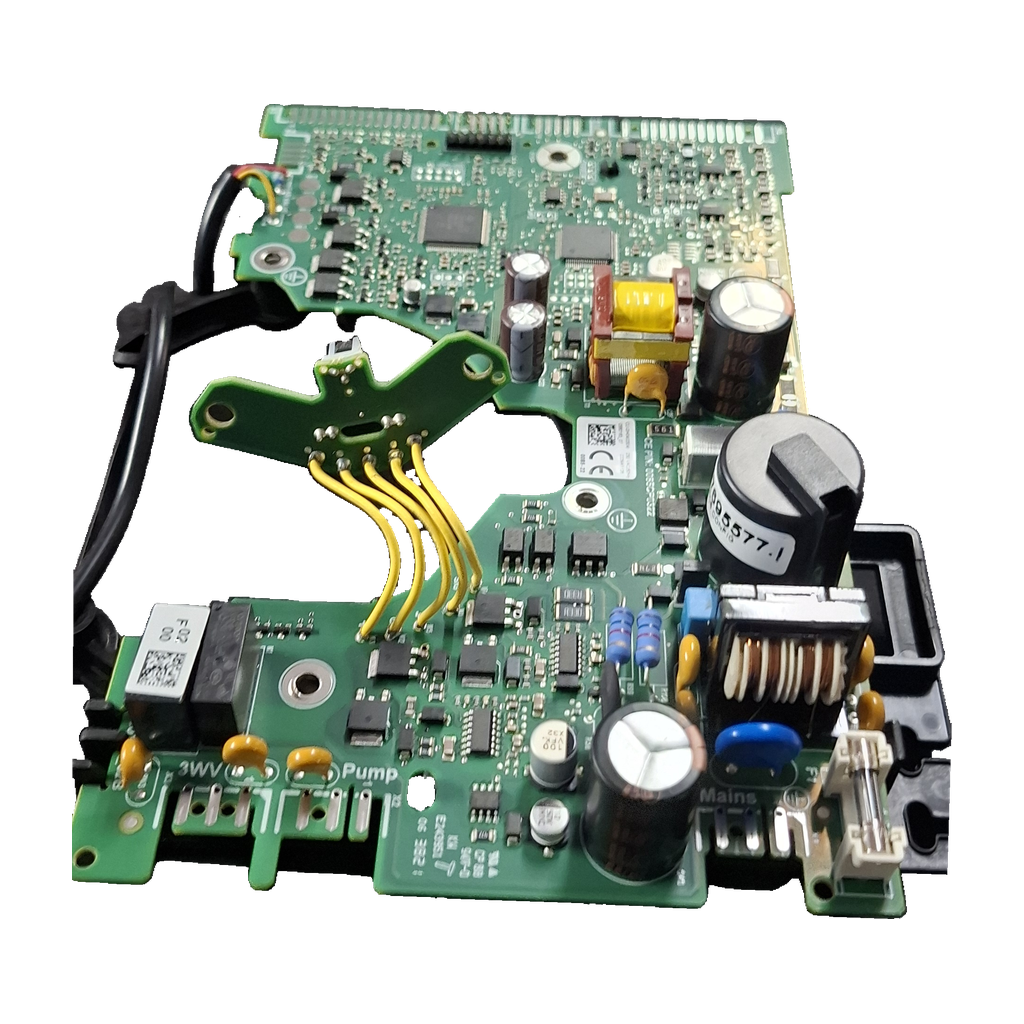

En la Victoria Condens se llama «tarjeta unidad de aire». Lleva serigrafiados los conectores GAS VALVE, 3WV, Pump y Mains, y la interfaz CANBUS. Una tienda dice que gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella si la caldera no enciende o da errores erráticos.

Compruébalo en tu placa
  1. Mira en la placa el modelo CU-GH04(0304) y el código 0580183_07; en la etiqueta, 2229A1128 y la referencia 7660426.
  2. Compara con la 7660426 («tarjeta unidad aire Victoria Condens»). Si te ofrecen la 7749763 (SIT CU-GH04), fíjate en el 0580183_07: solo una fuente iguala ambos códigos.
  3. No la confundas con el cuadro de control Roca 7648436 ni con la placa de conexiones 7219229: son otras piezas.
  4. Comprueba que los conectores serigrafiados son GAS VALVE, 3WV, Pump y Mains, y que lleva CANBUS.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
7660426Referencia Baxi/Roca de la «tarjeta unidad aire Victoria Condens»
CU-GH04(0304)Modelo de la placa (PCB)
0580183_07Código de circuito impreso en la placa (Antonelli: también 0.580.183)
2229A1128Otro código de la etiqueta de la placa
06 382 1Código adicional impreso en la placa
7749763Código de la SIT CU-GH04 en tiendas italianas (sustituye a 7695573 y 7683291); Electrotodo lo une a 7660426
No la confundas con
  • 7648436Cuadro de control Roca (Remle 288.93.0074) para Victoria Condens 24/24F y 28/28 F · Otra pieza; la página no indica su función
  • 7219229 / BA7219229«Scheda cablaggi» de Baxi (Antonelli), para conexiones eléctricas · Otra placa, con otro código

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Baxi Roca Victoria CondensConfirmada por nuestro taller · también Sercatec y Climatización Ibérica (24/24 F, 28/28 F, 24 AF) y Electrotodo (24/24 F, 24/AF)
Por confirmarPor confirmar
  • Neobit Condens 24/24F (Westen)2 fuentes: Climatización Ibérica (7660426), Climacore (7749763)
  • Neobit Condens 28/28F (Westen)1 fuente: Climacore (7749763)
  • Baxi Prime (24, 26, 28, 30 y 26 Mago)3 tiendas con 7749763 (Antonelli, Faustoricambi, Climacore); solo Antonelli lo une al 0580183_07
  • Baxi Evolution Prime (26, 26 Mago y 30)2 tiendas con 7749763 (Antonelli, Climacore)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Denominación de la pieza
TARJETA UNIDAD DE AIRE VICTORIA CONDENS
Alimentación nominal
230 VAC/50Hz
Marcaje CE PIN
0085CP0322
Marcado CE de la etiqueta
0085-22
Clasificación de inflamabilidad de la PCB
94V-0
Marcaje de PCB
CP 8B
Referencia de homologación impresa en la PCB
E243951
Interfaz serigrafiada
CANBUS
Conector de la válvula de gas
GAS VALVE
Conector de la válvula de tres vías
3WV
Conector de la bomba
Pump
Conector de alimentación de red
Mains

Datos de nuestro inventario

Conector serigrafiado
Pump 1

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a las demandas de calefacción y agua caliente

Climatización Ibérica lo atribuye a la 7660426. Mira antes el código de error que muestra la caldera.

Errores erráticos en pantalla o reinicios repentinos

La misma tienda los relaciona con esta placa; busca relés pegados, pistas quemadas u óxido.

Bloqueos o paradas inesperadas por fallos eléctricos

Electrotodo lo indica para la 7660426.

Antes de cambiar la placa

Lo que revisa el técnico
Compara los códigos

CU-GH04(0304), 0580183_07 y 7660426 deben coincidir con tu placa.

Monta con un técnico

Trabaja a 230 V y tiene conector de válvula de gas: que la instale personal cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otro marcado debo comparar?

En la placa van el modelo CU-GH04(0304), el código de circuito 0580183_07 y el adicional 06 382 1; en su etiqueta, 2229A1128. La referencia de la pieza es 7660426: Matmax la da como referencia de Baxi de la «tarjeta unidad aire Victoria Condens». Antonelli muestra en su placa 0580183_07 y 2249A1461; este no coincide con el 2229A1128 de nuestra unidad.

¿Sirve para mi Baxi Roca Victoria Condens?

Sí. Nuestro taller la ha confirmado para la Victoria Condens. Además, Sercatec y Climatización Ibérica la dan con el 7660426 para la 24/24 F, la 28/28 F y la 24 AF, y Electrotodo para la 24/24 F y la 24/AF. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características.

¿Es la 7660426 la misma placa que la 7749763 (SIT CU-GH04)?

Está por confirmar: solo Electrotodo da «Codes: 7660426, 7749763» en una misma ficha. Faustoricambi, Climacore y Antonelli venden la SIT CU-GH04 con el 7749763 para Victoria Condens y Prime; Antonelli muestra en ella el 0580183_07 de nuestra unidad. Las medidas de las tiendas no coinciden entre sí.

¿Sirve para la Neobit Condens o para la Prime?

Nuestro taller no la ha confirmado para ellas. Climatización Ibérica da la 7660426 para la Neobit Condens 24/24F; Climacore da la 7749763 para la Neobit Condens y las Prime, y Antonelli y Faustoricambi para las Prime. Es otro código: compara el 0580183_07 o envíanos desde Contacto una foto de la etiqueta.

¿Se confunde con otra placa de la Victoria Condens?

Sí. Remle vende un «cuadro de control» Roca con el código 7648436 (su ref. 288.93.0074) para la Victoria Condens 24/24F y 28/28 F; es otra pieza y su página no dice su función. Antonelli ofrece una «scheda cablaggi» de Baxi, código 7219229 (BA7219229), para las conexiones eléctricas.

¿Qué síntomas apuntan a esta placa?

Climatización Ibérica los describe para la 7660426: la caldera no enciende o no responde a las demandas de calefacción y agua caliente, errores erráticos en pantalla, reinicios repentinos o bloqueos. Electrotodo habla de bloqueos o paradas inesperadas por fallos eléctricos. Antes de cambiarla, mira el código de error de la caldera.

¿Quién debe montarla?

Un técnico cualificado. Trabaja a 230 VAC/50 Hz y tiene conector de válvula de gas (GAS VALVE). Sercatec advierte de que los productos electrónicos los debe instalar personal cualificado, porque una mala conexión puede estropearlos. Electrotodo pide comprobar el código original de la placa y el modelo exacto de la caldera antes de comprar.

Cómo hemos verificado esta ficha

BAXI CU-GH04(0304)

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

7660426 = tarjeta unidad de aire Victoria Condens según 5 orígenes. Sin despiece oficial leído. Solo 1 fuente iguala 7660426 y 7749763. Antonelli da 2249A1461 junto al 0580183_07 de su placa; nuestra unidad lleva 2229A1128 (prevalece el taller).
