Placa electrónica Sime Brahma 62306.87C · 6230687C para Format 25/60 BF y ZIP BF: Pieza e identificador ampliado
Placa electrónica Sime Brahma 62306.87C · 6230687C para Format 25/60 BF y ZIP BF: vista 2
Placa electrónica Sime Brahma 62306.87C · 6230687C para Format 25/60 BF y ZIP BF: vista 3
Placa electrónica Sime Brahma 62306.87C · 6230687C para Format 25/60 BF y ZIP BF: Vista de componente
BRAHMA S.P.AFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

BrahmaReferencia verificada

Placa electrónica Sime Brahma 62306.87C · 6230687C para Format 25/60 BF y ZIP BF

Referencia Sime62306.87C

La 62306.87C (etiqueta 6230687C) es la placa de regulación y encendido Brahma de las calderas Sime Format T25-30/60 BF, Format 25/60 BF y Format ZIP BF, confirmadas por nuestro taller. El despiece oficial de Sime la lista como 6230687. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Sime Format 25/60 BF · ZIP BF
  • Brahma · variante 028 · SW 2.00
  • PCB 8409851 R.03
Todos los códigos de esta unidad3
Referencia Sime
62306.87C
Código del circuito
8409851
SKU Ecoklima
PLC429
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Regula la caldera y gobierna el encendido: según el manual oficial de Sime, da 24 V al modulador, las sondas, la válvula de gas, los termostatos y el presostato de agua.

Compruébalo en tu placa
  1. Busca la etiqueta de BRAHMA S.P.A en la placa: debe poner 6230687C (referencia Sime 62306.87C) y la variante 028. El circuito debe llevar 8409851 R.03 y el software, SW 2.00.
  2. Si lleva 6230685, 6230686 o 6230688, varias tiendas las dan como códigos anteriores de esta. Con 6230687B o 6230630A, compara antes.
  3. Mira en la placa de características el modelo de tu caldera y compáralo con la lista de compatibilidad verificada de esta ficha.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
62306.87CReferencia comercial Sime
6230687CEtiqueta de la placa; también en 10 tiendas
6230687Código oficial en los despieces de Format 25/60 BF (pos. 078) y ZIP 25 BF F/B (pos. 076)

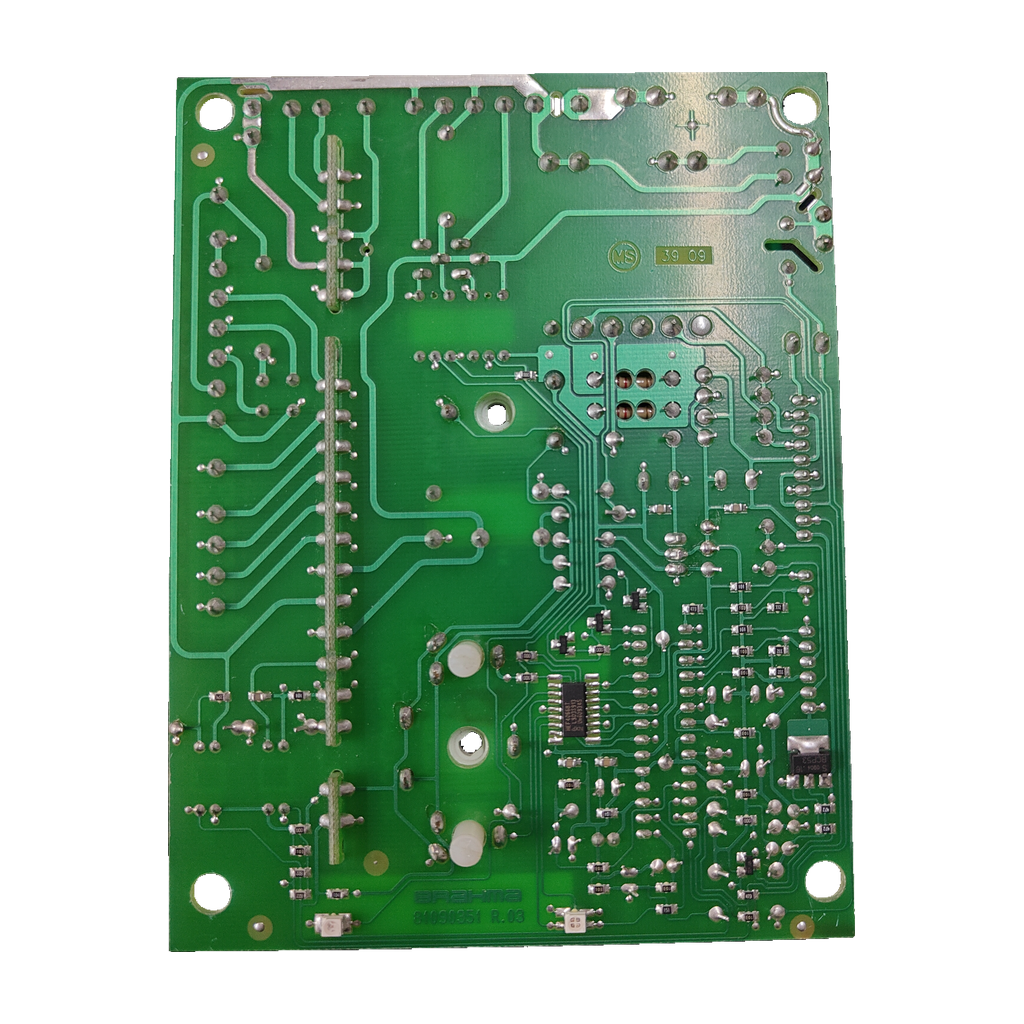

8409851Código del circuito (PCB), revisión R.03
16020798Referencia del transformador (modelo 351.7F002); 3 fuentes lo usan como nombre de la placa
6230685Código anterior («ex») en 8 fuentes; una lo marca «sostituito da 6230687C»
No la confundas con
  • 6230687BCódigo que una tienda cita junto a 6230687 · No consta qué cambia: compara las letras finales antes de pedirla
  • 6230630AOtra placa Sime que una tienda lista como «Format ZIP BF principal» · Es otro código: compara la etiqueta

Calderas en las que va

9 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • SIME FORMAT 25/60 BFConfirmada por nuestro taller · también en despiece oficial Sime + catálogo (copia) + 6 tiendas
  • SIME FORMAT T25-30/60 BFConfirmada por nuestro taller · también en 1 tienda (Wohnenideenalltag)
  • SIME FORMAT ZIP BFConfirmada por nuestro taller · ZIP 25 BF también en despiece oficial Sime + 6 tiendas
  • SIME FORMAT 30/60 BFCatálogo Sime (copia) + 5 tiendas
  • SIME FORMAT 25 BFManual oficial Sime Format 25 BF - 30 BF + 2 tiendas (Gnesato, esc-grossiste)
  • SIME FORMAT 25/60 OF4 tiendas (Gnesato, esc-grossiste, Sercatec, Clim. Ibérica)
  • SIME FORMAT 25 OF CCL3 tiendas (Gnesato, esc-grossiste, Sanitairepieces)
  • SIME FORMAT ZIP 30 BF, ZIP 35 BF y ZIP 4-25 BF4 tiendas (Gnesato, esc-grossiste, Sercatec, Clim. Ibérica)
  • SIME METRO ZIP 25 BF5 tiendas (Gnesato, esc-grossiste, Sanitairepieces, Sercatec, Clim. Ibérica)
Por confirmarPor confirmar
  • SIME FORMAT ZIP 25 OF y ZIP 4-25 BF IT2 tiendas (Gnesato, esc-grossiste)
  • SIME FORMEL 25/60 V, FORMEL 25-60 C y WALL 25-60 V2 tiendas (Gnesato, esc-grossiste)
  • SIME METRO 25 BF2 tiendas (Sercatec, Clim. Ibérica)
  • SIME PLANET DEWY 25 BF T, 30 BF T y 30/50 BF2 tiendas (Sercatec, Clim. Ibérica); otras 3 citan solo la familia
  • SIME FORMAT C 80 y 1002 listados web poco fiables; uno da 6230685A como placa principal
No sirve para
  • SIME FORMAT DGT 25 BFLleva otra placa: 6301440 (despiece oficial 8109200)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos del manual oficial Sime (Format 25-30/60 BF)

Alimentación
230 V; el transformador da 24 V a los componentesManual de instalación Sime

Marcados de esta unidad

Variante de la placa
028
Versión de software
SW 2.00
Configuración de gas indicada en la placa
METANO/GPL
Condensador electrolítico
470 µF; 35 V; 85 °C

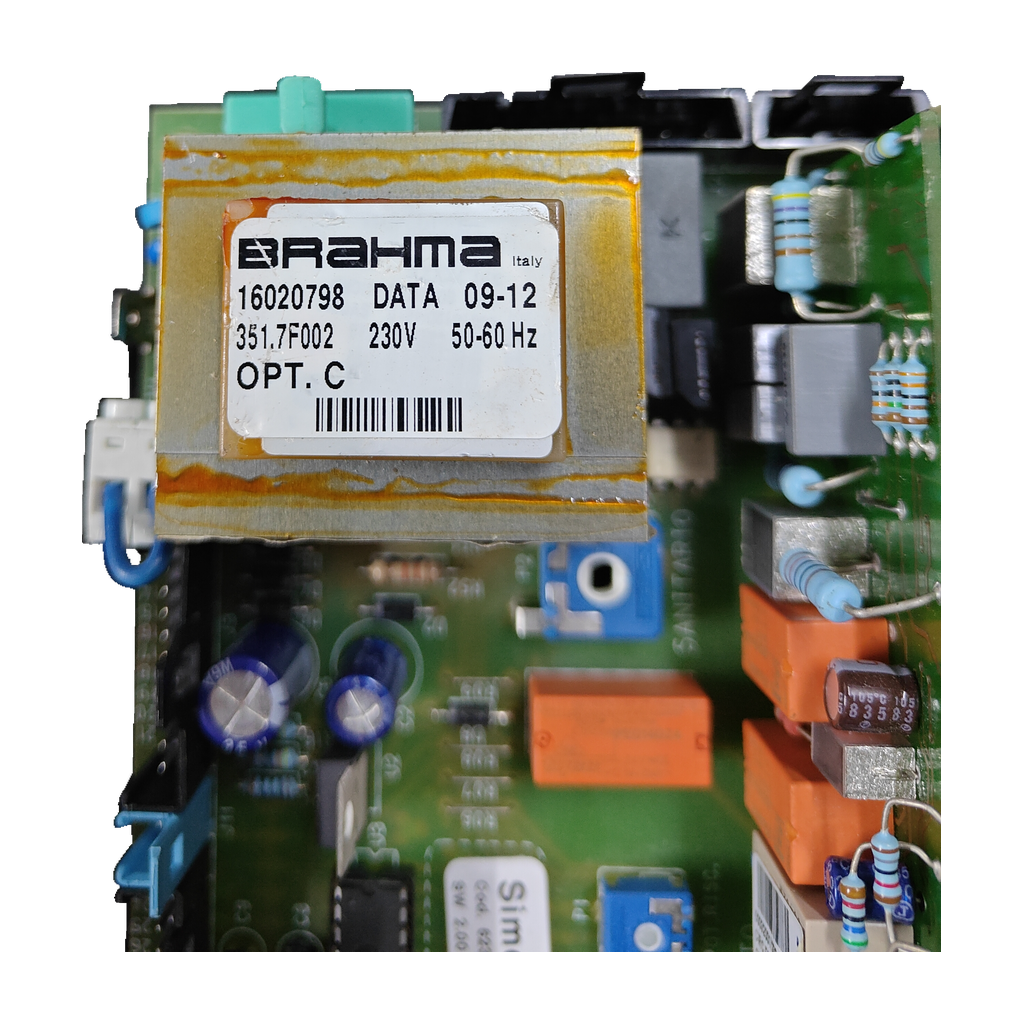

Modelo del transformador
351.7F002
Alimentación y frecuencia del transformador
230 V; 50-60 Hz
Opción del transformador
OPT. C
Fecha indicada en el transformador
09-12

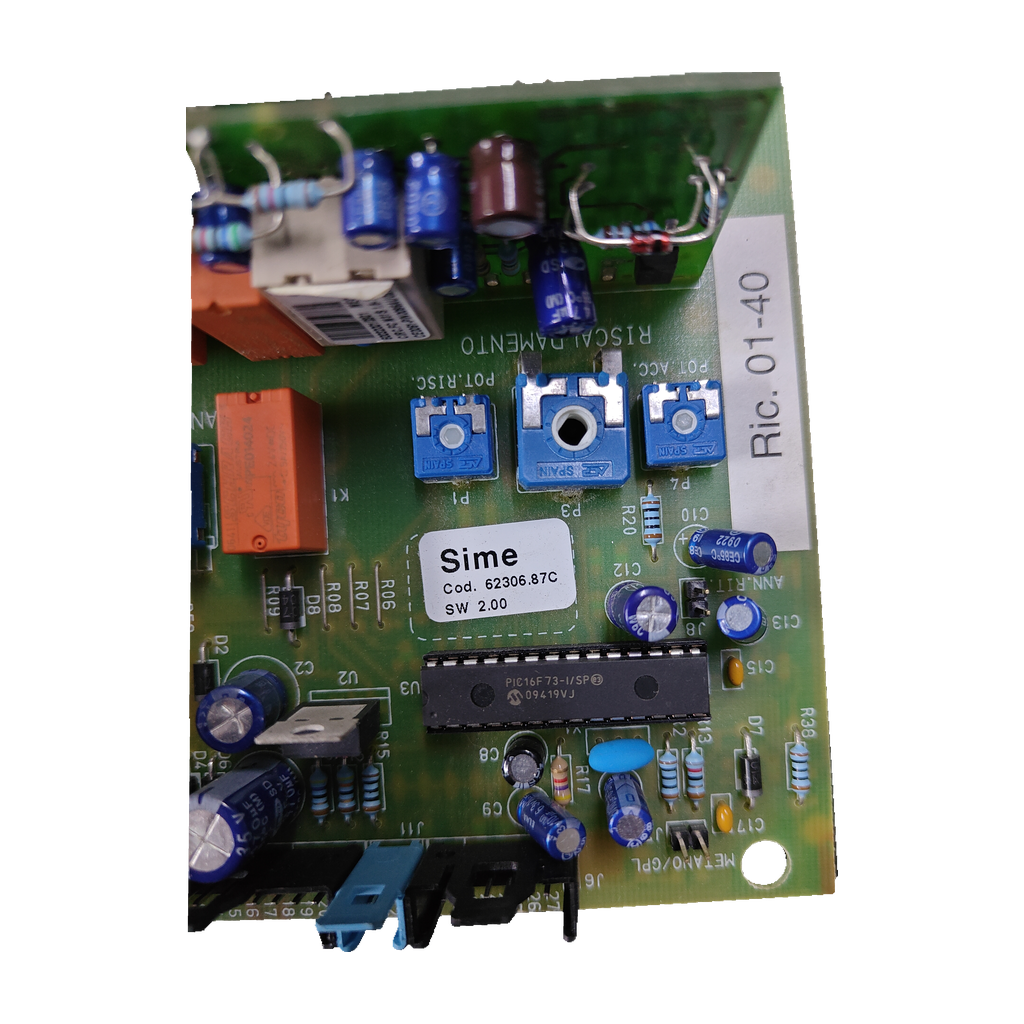

Microcontrolador
PIC16F73-I/SP; marcaje 09419VJ
Código y revisión de la PCB
8409851; R.03
Placa
código 62306.87C; software SW 2.00
Etiqueta placa
6230687C; variante 028; BRAHMA S.P.A App. Elettrica
Transformador/subcomponente
351.7F002; OPT. C; 230 V; 50-60 Hz
PCB
8409851; revisión R.03

Síntomas de que puede fallar

Lo que revisa el técnico
Caldera que no enciende, se reinicia sola o marca errores

Una tienda lo atribuye a esta placa y dice ver relés pegados o marcas de quemaduras.

Manual de Sime (Format BF): LED naranja = sonda de calefacción (SM); verde parpadeando = ventilador o presostato de humos; rojo = bloqueo de encendido o termostatos.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja con 230 V y gobierna el encendido: que la monte un instalador.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más tengo que comparar?

La etiqueta de BRAHMA S.P.A pone 6230687C (referencia Sime 62306.87C) y la variante 028. Compara también el circuito, 8409851 R.03, y el software, SW 2.00.

¿Sirve para mi Sime Format 25/60 BF, T25-30/60 BF o ZIP BF?

Sí. Nuestro taller la ha confirmado para las tres. Los despieces oficiales de Sime de la Format 25/60 BF (8097417, pos. 078) y de la Format ZIP 25 BF F/B (8098457, pos. 076) listan la 6230687 como «Scheda elettronica regolaz. acc». Además, una tienda (Wohnenideenalltag) cita 6230687 y 6230687C para la T25-30BF.

¿Qué otras calderas Sime llevan esta placa?

Calderas verificadas: Format 25 BF, Format 30/60 BF, 25/60 OF, 25 OF CCL, ZIP 30, 35 y 4-25 BF, y Metro ZIP 25 BF. Por confirmar, con 2 tiendas: ZIP 25 OF, ZIP 4-25 BF IT, Formel 25/60 V, Formel 25-60 C, Wall 25-60 V, Metro 25 BF y Planet Dewy 25 BF T, 30 BF T y 30/50 BF. Format C 80 y 100: por confirmar, solo 2 listados poco fiables. La Format DGT 25 BF lleva otra placa, la 6301440, según su despiece oficial.

¿Qué significan 62306.87C, 6230687C, 6230687, 8409851 y 16020798?

62306.87C es la referencia comercial de Sime; 6230687C, la de la etiqueta; 6230687, el código del despiece oficial, sin la C. 8409851 es el circuito. 16020798 es la referencia del transformador de nuestra unidad (modelo 351.7F002), pero 3 fuentes lo usan como nombre de la placa. Los despieces oficiales de Sime 8097417 y 8098457 no listan el 16020798; listan 6098304 y 6098308.

¿Sustituye a una placa 6230685, 6230686, 6230688 o 6230683?

Varias fuentes las dan como códigos anteriores («ex») de la 6230687: la 6230685 en 8, la 6230688 en 7, la 6230686 en 4 y la 6230683 en 4. La copia del catálogo Sime alojada en cremtermica.it pone la 6230683 en la fila de Planet Dewy BF T, y una tienda vende la 6230686 aparte para Format ZIP OF. S.M. Ricambi confirma la 6230687 en sustitución de la 6230685.

¿Qué hay que revisar al montarla?

Compara los conectores con el manual de tu caldera. El de la Format 25-30/60 BF da J2 6278622, J3 6278621, J5 6278625, J6 6278620 y J10 6278623; el de la Format 25 BF - 30 BF, J1 6260966, J2 6260962, J3 6260968 y J5 6260957. El trimmer POT. RISC. regula la potencia máxima de calefacción.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja con 230 V (manual de Sime) y gobierna el encendido; una tienda tampoco aconseja cambiarla sin conocimientos técnicos avanzados.

Cómo hemos verificado esta ficha

BRAHMA S.P.A 62306.87C

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

6230687 en 2 despieces y 1 manual oficiales de Sime; 6230687C en 10 tiendas. Dos listados la dan para Format C 80/100 y los despieces listan 6098304 y 6098308, no el 16020798: nuestro taller manda.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Brahma ni de Sime; las marcas se citan para indicar compatibilidad.
