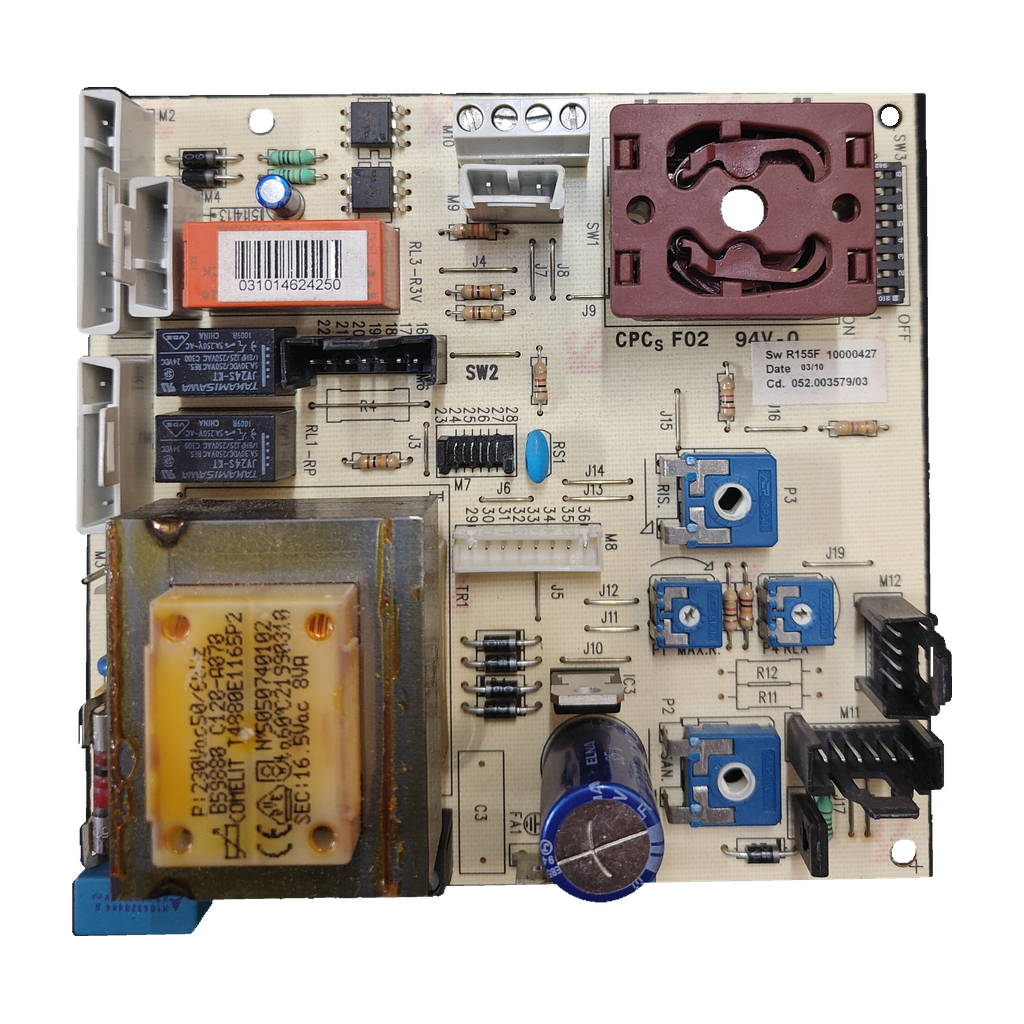

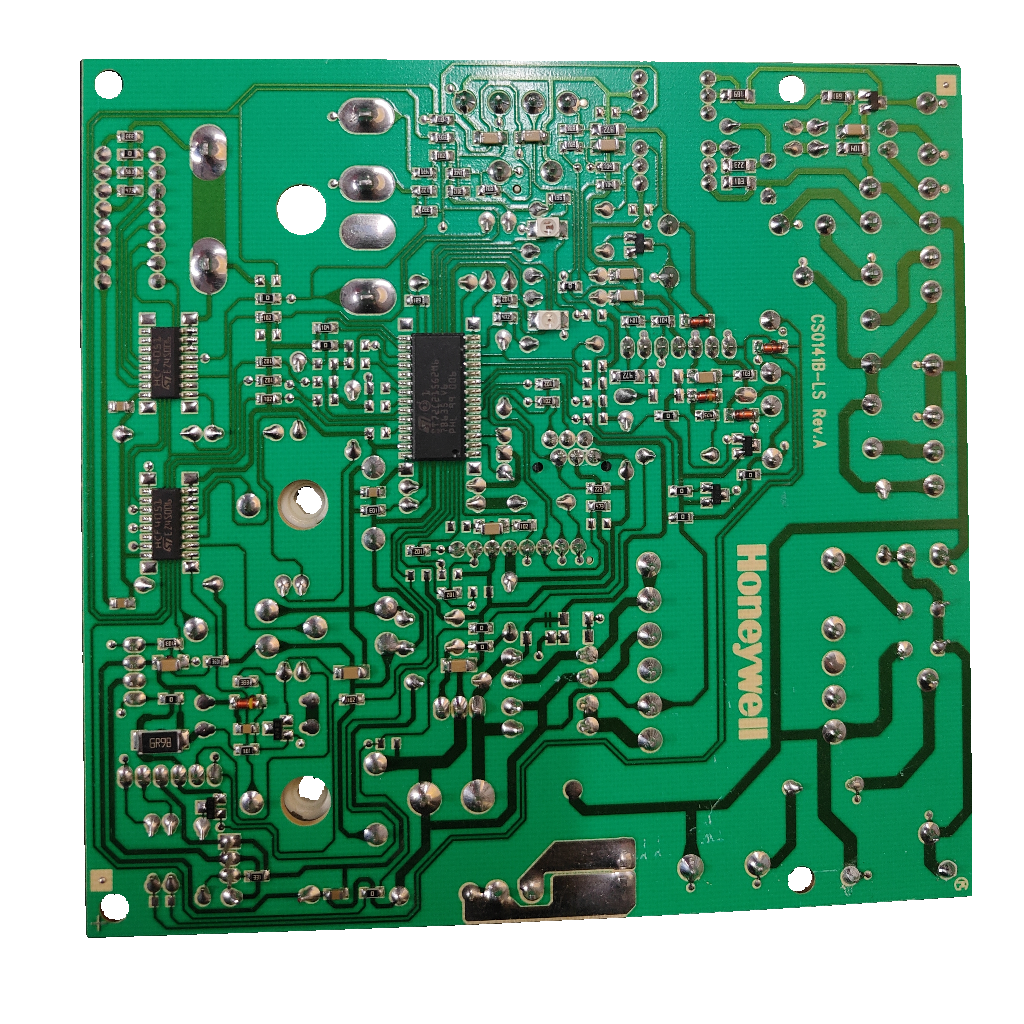

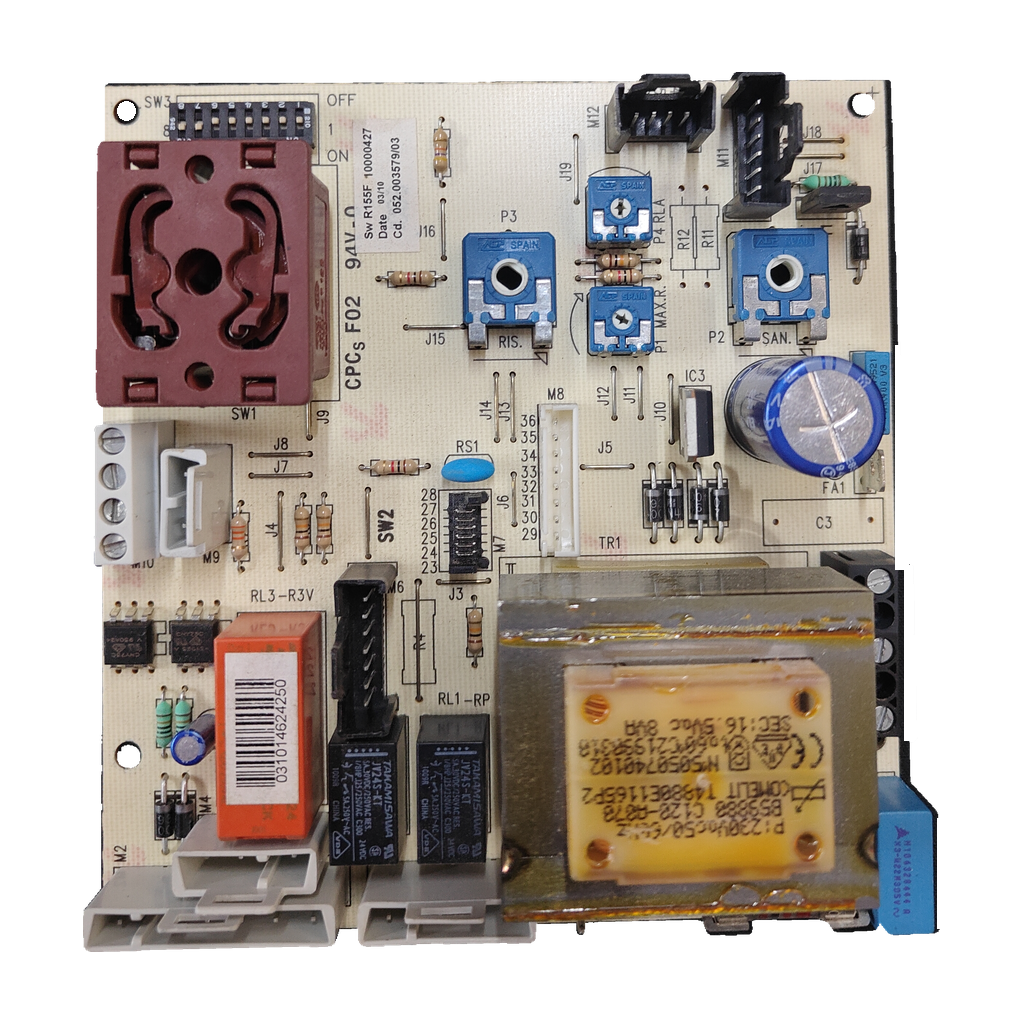

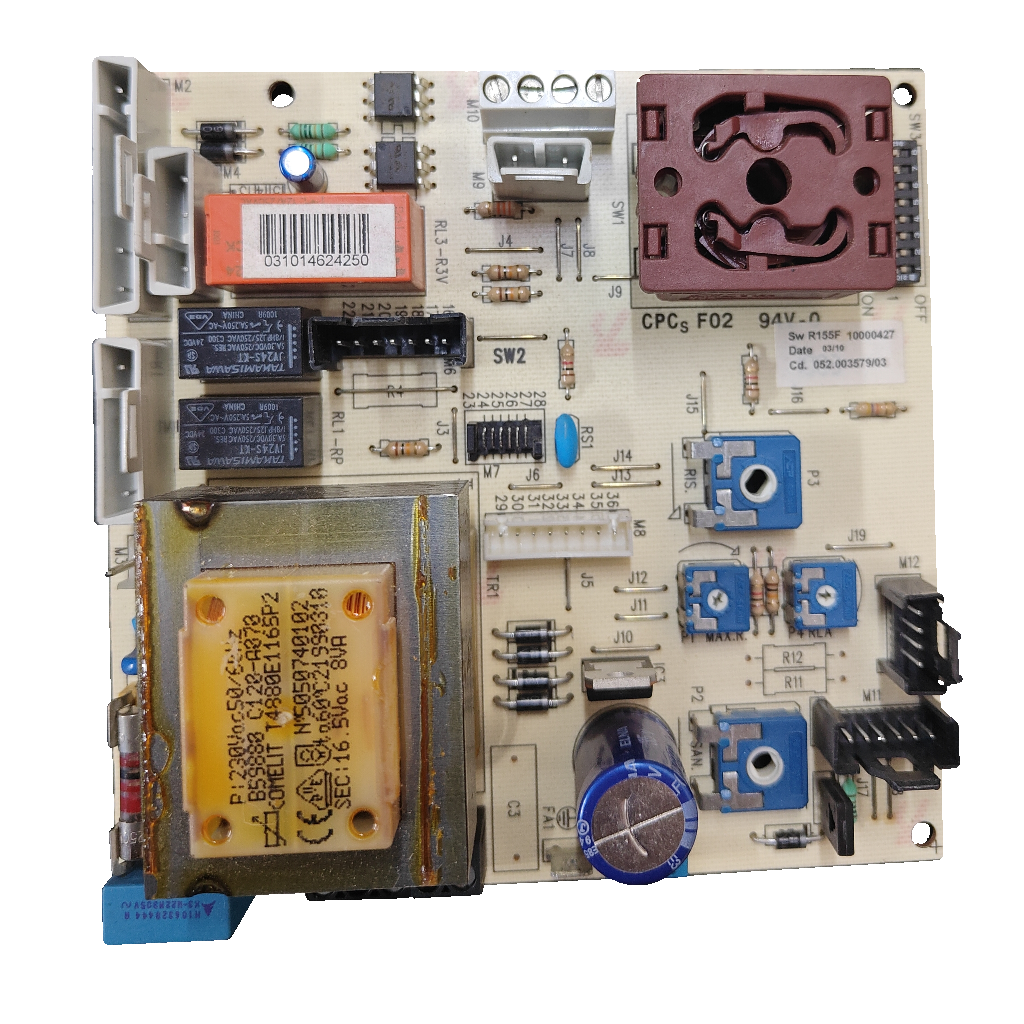

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
HoneywellReferencia verificada
Placa electrónica Honeywell R155F · 052.003579/03 para Saunier Duval Thema NOX F24
Referencia Saunier Duval0020076179
La 052.003579/03 (R155F) es una placa electrónica Honeywell de la Saunier Duval Thema NOX F24 y la Hermann Supermicra Ecoplus 24, confirmadas por nuestro taller. Cuatro tiendas la dan como 0020076179. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Ref. 0020076179 (4 tiendas)
- Honeywell R155F
- Relé bobina 24 VDC
- Thema NOX F24 (taller)
- Supermicra Ecoplus 24 (taller)
Todos los códigos de esta unidad3
- Referencia Saunier Duval
- 0020076179
- Código del circuito
- 052.003579/03
- SKU Ecoklima
- PLC099
El sufijo /03 lo citan Openclima y Antonelli, y R155F solo Antonelli; el resto da 052003579 o 0020076179 sin sufijo. Compara siempre el marcado de la placa.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs una placa de la Thema NOX F24 (una tienda lista además la digital y la de encendido). Se sospecha de ella cuando la caldera no enciende, no responde al termostato, da códigos de error erráticos o se reinicia sola.
Compruébalo en tu placa
- Busca en la placa el código 052.003579/03 y la designación R155F, marcados en el circuito.
- Comprueba también R155F 1000042T, 031014624250, el marcado CPCs F02 94V-0 y el relé TAKAMISAWA JY24S-KT (bobina 24 VDC).
- Compara con la referencia Saunier Duval 0020076179 (052003579 sin puntos ni sufijo): no te fíes solo de ella, mira también 052.003579/03 y R155F.
- No la confundas con las otras placas de la Thema NOX F24: la digital (T) H052003869 y la de encendido 052001678.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si la tenemos disponible.
Códigos de esta pieza
| 052.003579/03 | Código de la placa, marcado en ella. Openclima: «Versión de Electrónica» |
|---|---|
| R155F | Designación marcada; Antonelli la da como «Sw» (versión de software) |
| 0020076179 | Referencia Saunier Duval de la placa de la Thema NOX F24 (4 tiendas) |
| 052003579 | Código de la placa sin puntos ni sufijo; Gremisat e ICG Calderas la unen a la 0020076179 |
| HE0020076179 | Referencia Hermann de la misma placa; «ex H052003579» (Sercatec) |
| R155F 1000042T | Marcado completo de la placa |
| 031014624250 | Otro código marcado en la placa |
| CPCs F02 | Marcado del circuito impreso (CPCs F02 94V-0) |
| JY24S-KT | Relé TAKAMISAWA de la placa, bobina 24 VDC |
No la confundas con
- H052003869Placa digital (T) de la Thema NOX F24 (Gremisat) · Es otra placa de la misma caldera, con otro código: esta lleva 052.003579/03
- 052001678Placa de encendido (Honeywell S4565CD 1039 1) de la Thema NOX F24 (Gremisat) · Es otra placa de la misma caldera, con otro código: esta lleva 052.003579/03
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval Thema NOX F24Confirmada por nuestro taller · también en Gremisat, ICG Calderas, Sercatec y Climatización Ibérica
- Hermann Supermicra Ecoplus 24Confirmada por nuestro taller · también en Gremisat, ICG Calderas, Sercatec y Climatización Ibérica (052003579 · 0020076179; «24 SE» en Sercatec y Climatización Ibérica)
Por confirmarPor confirmar
- Supermaster 28-30 SE (Hermann / Saunier Duval)2 orígenes: Climatización Ibérica y Sercatec, por la 0020076179
- Otras Hermann / Saunier Duval: Supermaster (23 E, 24 SE, 28 E, Inox), Master Inox 24 SE y 30 SE, Supermicra Condensing SE y System Boiler 24 SE1 origen (Sercatec), por la 0020076179
- Baltur FIDA SML1 origen (Antonelli): Honeywell SM07105U con R155F y el mismo Cd. 052.003579/03
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de tiendas
- Placa Honeywell
- SM07105U · Sw R155F · Cd. 052.003579/03Antonelli (Baltur FIDA SML)
Identificación y códigos del repuesto
- Código marcado
- 94V-0
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Marcados de esta unidad
- Marcado de PCB
- CPCs F02 94V-0
- Subcomponente relé TAKAMISAWA JY24S-KT
- bobina 24 VDC
- Aplicación indicada en inventario
- Saunier Duval Thema NOX F24
- Código marcado
- R155F 1000042T; 031014624250
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o no responde a ninguna orden del termostato.
Una tienda lo relaciona con esta placa (ficha de la 0020076179 para la Thema NOX F24). Que un técnico descarte otras causas antes de cambiarla.
Códigos de error erráticos, reinicios espontáneos, relés pegados o pistas quemadas.
Son los signos que la misma tienda cita para esta placa: mira los relés y las pistas.
Los síntomas salen de la ficha de una tienda (Climatización Ibérica), no de una tabla del fabricante: no hemos encontrado códigos de error oficiales para esta placa.
Antes de cambiar la placa
Lo que revisa el técnicoRelé y pistas
La placa lleva un relé TAKAMISAWA JY24S-KT de 24 VDC. Una tienda cita relés pegados y pistas quemadas entre los fallos de esta placa.
Monta con un técnico
Gobierna una caldera de gas: que la monte un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de esta placa y qué debo comparar?
En el circuito figuran 052.003579/03 y la designación R155F, junto con R155F 1000042T, 031014624250 y CPCs F02 94V-0. Una tienda la sitúa detrás del frontal, en la caja de control.
¿Sirve para mi Saunier Duval Thema NOX F24?
Sí. Nuestro taller ha confirmado esta placa para la Thema NOX F24. Además, Gremisat la lista para esa caldera (052003579 · 0020076179), e ICG Calderas, Sercatec y Climatización Ibérica la dan también para ella.
¿Qué relación hay entre 052.003579/03, 052003579, 0020076179 y HE0020076179?
Gremisat e ICG Calderas unen 052003579 y 0020076179 en la misma placa. Sercatec escribe «HE0020076179 = 0020076179 = ex H052003579»: la 0020076179 sustituye a la antigua H052003579 de Hermann. Openclima llama «Versión de Electrónica» a 052.003579/03, y Antonelli da R155F como versión de software (Sw) de una placa Honeywell con ese mismo código.
¿Sirve en otras calderas, como la Hermann Supermicra Ecoplus 24 o la Supermaster?
Sí en la Hermann Supermicra Ecoplus 24: la confirma nuestro taller y también la dan Gremisat, ICG Calderas, Sercatec y Climatización Ibérica. La Supermaster 28-30 SE solo dos (Climatización Ibérica y Sercatec) y la Baltur FIDA SML una (Antonelli), así que están por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu placa, o llama al 919 931 595.
¿La Thema NOX F24 lleva más de una placa? ¿Cómo no la confundo con la digital?
Sí. Gremisat lista varias para la Thema NOX F24: una con 052003579 · 0020076179, la digital (T) H052003869 y la de encendido (Honeywell S4565CD 1039 1) 052001678. Esta lleva 052.003579/03 y R155F.
¿Qué averías apuntan a esta placa?
La ficha de la 0020076179 de Climatización Ibérica cita: la caldera no enciende o no responde al termostato, códigos de error erráticos, reinicios espontáneos, relés pegados o pistas quemadas. Es texto de una tienda: que un técnico descarte otras causas antes de cambiarla.
¿Quién debe montarla?
Un técnico cualificado: la placa gobierna una caldera de gas. ICG Calderas también recomienda un técnico profesional con experiencia para instalarla.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Honeywell 0020076179Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Taller: Thema NOX F24 y Hermann Supermicra Ecoplus 24. Externas: 6 tiendas, sin despiece oficial abierto. Cuatro dan 0020076179 para la Thema NOX F24 (tres con 052003579); el sufijo /03 lo citan Openclima y Antonelli, y R155F solo Antonelli.
Fuentes consultadas
- Gremisat: listado de recambios Saunier Duval, placa Thema NOX F24 (052003579 · 0020076179)Une 052003579 y 0020076179 con una placa de la Thema NOX F24
- ICG Calderas: placa Hermann Super Micra Ecoplus 24, 052003579, 0020076179Une ambos códigos y la da compatible con la Thema Nox F 24
- Sercatec: tarjeta Hermann HE0020076179HE0020076179 = 0020076179 = ex H052003579; válida para Thema NOX F24
- Climatización Ibérica: placa Saunier Duval Thema F24 NOx 0020076179Referencia OEM 0020076179 para Thema NOx F24 y Supermicra Ecoplus 24 SE; averías
- Antonelli Ricambi: placa Honeywell SM07105U (Sw R155F, Cd. 052.003579/03)Une 052.003579/03 con R155F y Honeywell; la da para Baltur FIDA SML
- Openclima: placa electrónica Hermann (052.003579/03)052.003579/03 como versión de electrónica de una placa Hermann
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell, Saunier Duval ni Hermann; las marcas se citan para indicar compatibilidad.
