Placa electrónica Roca EM 12.063.03 · 6044D para Roca RS 20/20: Pieza e identificador ampliado

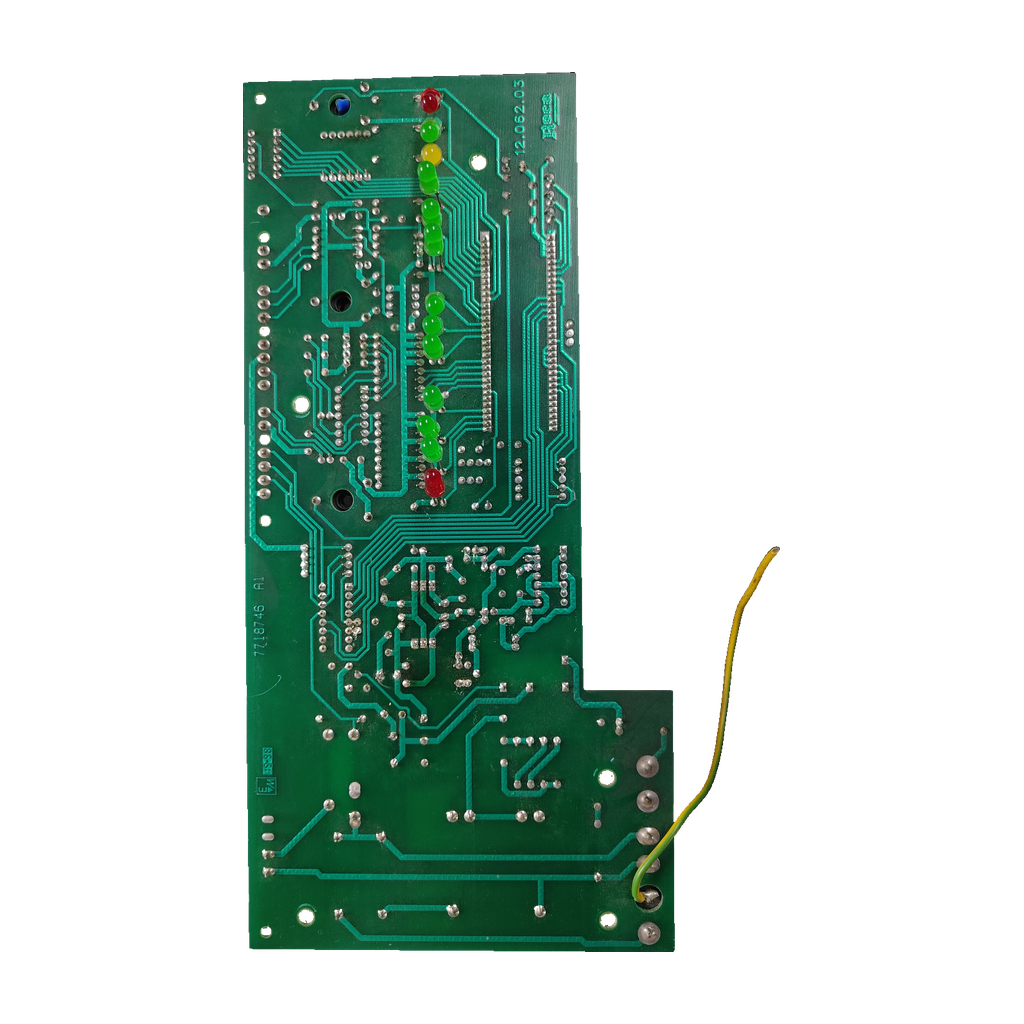

Placa electrónica Roca EM 12.063.03 · 6044D para Roca RS 20/20: vista 2

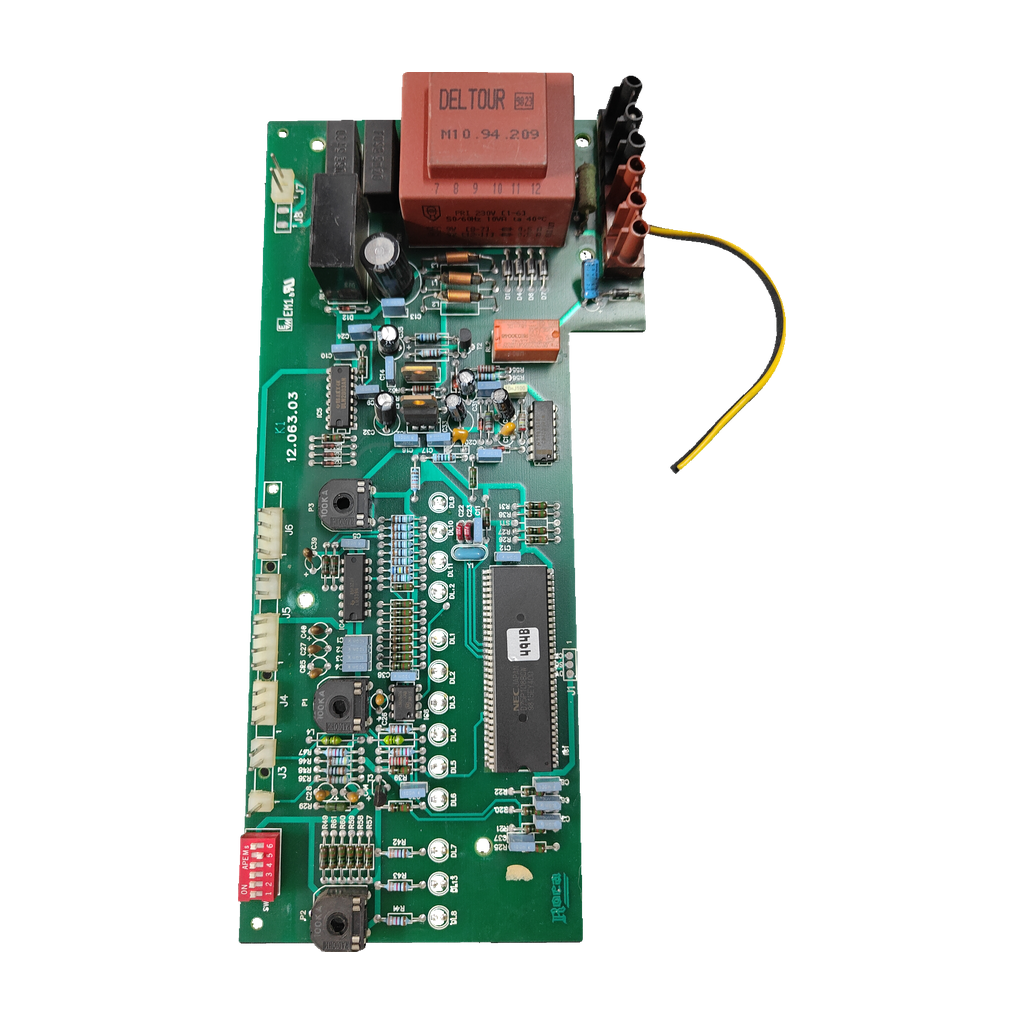

Placa electrónica Roca EM 12.063.03 · 6044D para Roca RS 20/20: vista 3

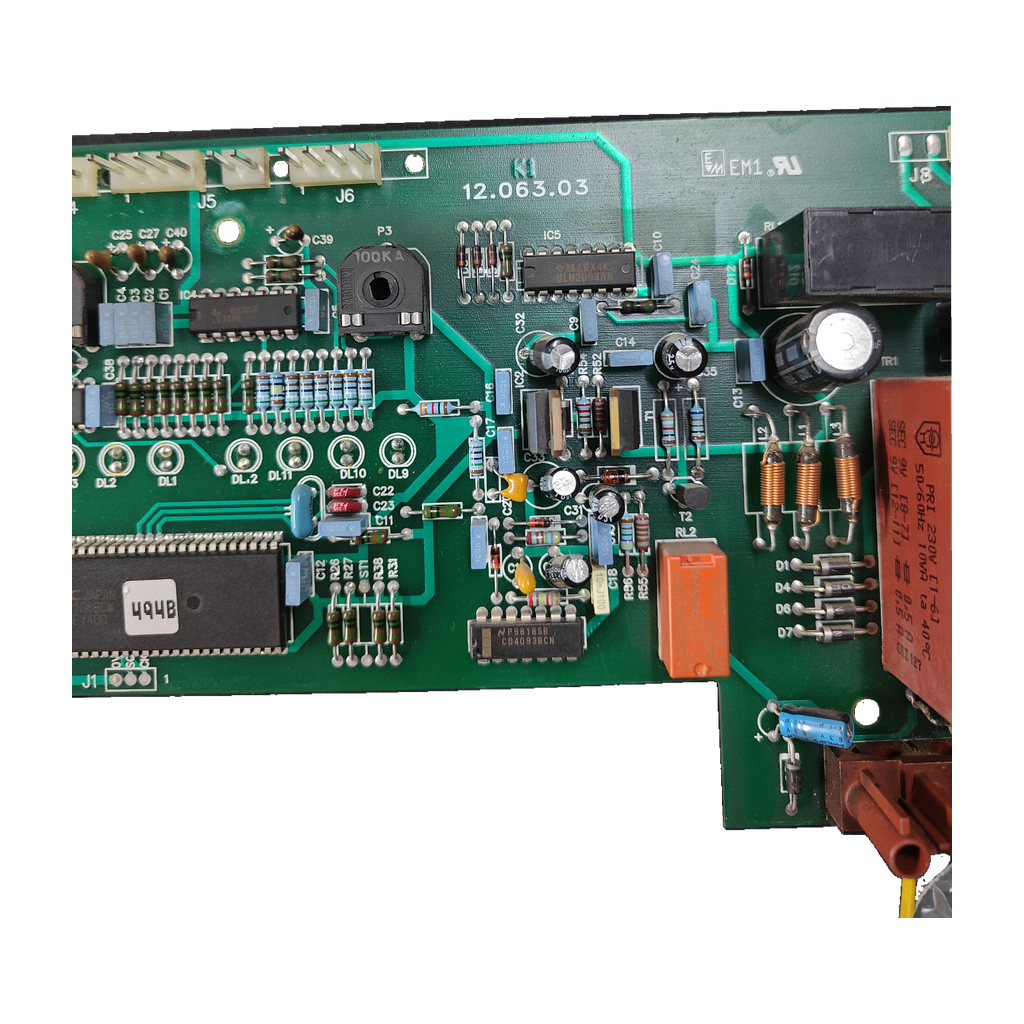

Placa electrónica Roca EM 12.063.03 · 6044D para Roca RS 20/20: vista 4

EMFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

EMCompatibilidad confirmada

Placa electrónica Roca EM 12.063.03 · 6044D para Roca RS 20/20

Referencia Roca12.063.03

La 12.063.03 (6044D) es una placa electrónica de control EM/Roca para la caldera Roca RS 20/20, confirmada por nuestro taller; Openclima y Wallapop la dan como placa de caldera Roca. Usada y revisada; primario 230 V.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 12.063.03
Roca RS 20/20
Transformador 230 V · 50/60 Hz
Fusibles 5×20 mm

Todos los códigos de esta unidad2

Referencia Roca: 12.063.03
SKU Ecoklima: PLC132

Wallapop escribe «60440 12.063.03», con un cero final; nuestra unidad EM dice 6044D. Compara el marcado de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la Roca RS 20/20 y se alimenta de la red a través de un transformador con 230 V marcados. El circuito integrado principal de nuestra unidad Roca va grabado «ROCA RS20/20».

Compruébalo en tu placa

Busca en la placa la serigrafía 12.063.03 (Openclima lo escribe 12063.03). La bolsa de la unidad Roca lleva la etiqueta 12.063.03/7718746A1; la unidad EM, 12.063.03 / 6044D.
Compara también el modelo de la placa (EM1.9UL o EM1.8UL), los circuitos integrados ULN2003AN y CD4093BCN y, en la EM, el transformador M10.94.209.
No la confundas con los cuadros de control Roca 122123000, 122123200 o 122120650: ninguna fuente los une a 12.063.03.
Confirma en la placa de características que tu caldera es una Roca RS 20/20: nuestro taller ha confirmado esta placa para ella.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

12.063.03	Código principal, en la serigrafía del circuito. Openclima lo da como «Versión Electrónica» de una placa Roca y un anuncio de Wallapop para la RS20/20 («60440 12.063.03»)
12.063.03/7718746A1	Etiqueta de la bolsa de la unidad con marca Roca (también escrito 7718746 A1)
12.063.03/6044D	Referencia de la unidad con marca EM; Openclima pone 6044D junto a 12063.03 en el título
12.063.03/K1/EM1	Marcado de la unidad con marca EM
EM1.9UL · EM1.8UL	Modelo: EM1.8UL en la unidad EM; EM1.9UL en el marcado de la PCB de la unidad Roca
12063.03	Mismo código escrito sin punto (título de Openclima)
12.062.03	Se lee en la cara de soldaduras de la PCB de la unidad Roca; la cara de componentes lleva 12.063.03
M10.94.209	Transformador DELTOUR de la unidad EM: primario 230 V, 50/60 Hz, 13 VA
494B · D75308CW	Unidad EM: marcado del circuito integrado (494B) y circuito integrado NEC (D75308CW)
ULN2003AN · CD4093BCN	Circuitos integrados marcados en ambas unidades
9823X/U004	Marcado del circuito integrado principal IC1 de la unidad Roca, grabado también ROCA RS20/20

No la confundas con

122123000Cuadro de control o placa de la Roca RS 20/20 en 7 tiendas; tres lo especifican como V.01 · Ninguna lo une a 12.063.03: no lo damos por equivalente. Climatización Ibérica lo titula «13 LEDS», como la etiqueta de una de nuestras unidades
122120650Cuadro de control de la RS-20/20 (V.00) en una tienda · Otro código Roca: la tienda no cita 12.063.03
122123200Cuadro de control de la RS-20/20 F (V.01) en dos tiendas · Es otra caldera (RS-20/20 F): lleva otro código
122122100Tarjeta universal Roca R20, R20A, 20/20, 20/20X y 30/30 en una tienda · Otro código: la tienda no cita 12.063.03
288.93.0002 · 288.93.0003Cuadro de control de presión analógica y módulo de caldera para la RS 20/20 en e-recambios · Ninguna ficha cita 12.063.03; el 288.93.0002 es el código RML de Remle para el 122123000

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca RS 20/20Confirmada por nuestro taller
Roca RS20/20Confirmada por nuestro taller · también en Wallapop

No sirve para

Roca RSF-20/20 (V.00)Una tienda le asigna otra tarjeta: 122121410

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Potenciometro: 100KA

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Etiqueta: referencia visible 12.063.03 / 6044D
Panel/variante indicada en etiqueta: 13 LEDs
Fusible: 5×20 mm
Transformador DELTOUR M10.94.209: primario 230 V, 50/60 Hz, 13 VA, 40 °C
Transformador TR1: 230 V 50 Hz / 12 V
Revisión/código visible: R1
Aplicación indicada en inventario: ROCA RS 20/20

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La unidad EM indica fusible de 5×20 mm y la Roca, dos portafusibles grabados FUSE 5X20 (la foto no identifica el calibre montado). Comprueba los de tu placa antes de darla por averiada.

Anota el selector DIP

La unidad Roca tiene un selector SW1 de 6 posiciones (ON y 1–6). Anota cómo está en tu placa antes de desmontarla y compáralo con el de la nueva.

Monta con un técnico

El transformador de la placa lleva marcados 230 V y 50/60 Hz: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El código 12.063.03 va en la serigrafía del circuito. La bolsa de la unidad Roca lleva la etiqueta 12.063.03/7718746A1 y la unidad EM, 12.063.03 / 6044D. Compara también el modelo (EM1.9UL en la Roca, EM1.8UL en la EM) y los circuitos integrados ULN2003AN y CD4093BCN.

¿Sirve para mi Roca RS 20/20?

Sí. Nuestro taller ha confirmado esta placa para la Roca RS 20/20 y el circuito integrado principal de nuestra unidad Roca va grabado «ROCA RS20/20». Además, un anuncio de Wallapop para la RS20/20 da la referencia «60440 12.063.03». Algunas tiendas dan para esa caldera el código 122123000; ninguna lo une a 12.063.03 (ver la pregunta siguiente).

¿Es lo mismo que la referencia Roca 122123000 de la RS 20/20?

Sin confirmar. Siete tiendas dan el 122123000 para la RS 20/20 (tres lo indican como V.01) y Remle lo describe para manómetro analógico y Sercatec para presión analógica. Climatización Ibérica lo titula «13 LEDS», como la etiqueta de una de nuestras unidades. Ninguna cita 12.063.03: compara el código impreso o mándanos desde Contacto una foto de tu placa.

¿Qué significan 12.063.03, 6044D y 7718746A1?

12.063.03 es el código del circuito; Openclima lo llama «Versión Electrónica». El 6044D va junto a él en el título de Openclima y en la referencia de nuestra unidad EM; 7718746A1, en la etiqueta de la bolsa de la unidad Roca de nuestro inventario. Ninguna fuente desglosa estos dos últimos y no hemos podido ver un despiece oficial de Roca que dé el código de la placa.

¿Hay diferencias entre vuestras dos placas 12.063.03?

Sí, en los marcados. La unidad EM indica EM1.8UL, 13 LEDs y transformador DELTOUR de 13 VA; la Roca, EM1.9UL, selector DIP de 6 posiciones y transformador TR1 AMISOR de 230 V, 50/60 Hz, y 12.062.03 en la cara de soldaduras. Ninguna fuente explica estas variantes: compara la tuya con las fotos.

¿Qué debo anotar antes de cambiar la placa?

La posición del selector DIP SW1 (6 posiciones en la unidad Roca) y los fusibles (5×20 mm en la unidad EM; dos portafusibles grabados FUSE 5X20 en la Roca). Ninguna fuente externa da los ajustes de esta placa: sigue el manual de tu caldera.

¿Quién debe montarla?

Un técnico cualificado. Los transformadores de las placas llevan marcados 230 V y 50/60 Hz. Debe comprobar los fusibles antes de ponerla en marcha.

Cómo hemos verificado esta ficha

EM 12.063.03

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Compatibilidad con la RS 20/20 y códigos confirmados por nuestro taller. Fuentes externas: 2 orígenes (Openclima y Wallapop; solo Wallapop cita la RS20/20) para 12.063.03. Sin despiece oficial ni fuente que explique 6044D o 7718746A1.

Fuentes consultadas

Openclima: placa electrónica Roca 12063.03 (6044D), reacondicionadaTítulo y descripción: «Versión Electrónica: 12.063.03»; no indica la caldera
Wallapop: anuncio de placa Roca RS20/20 con la referencia «60440 12.063.03»Modelo RS20/20 y referencia «60440 12.063.03»

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Roca ni de EM; las marcas se citan para indicar compatibilidad.
