Placa electrónica Fondital FON99 R.0 M.2.1 · 48300022 · Panarea Eco Compact CTFS 24: Pieza e identificador ampliado

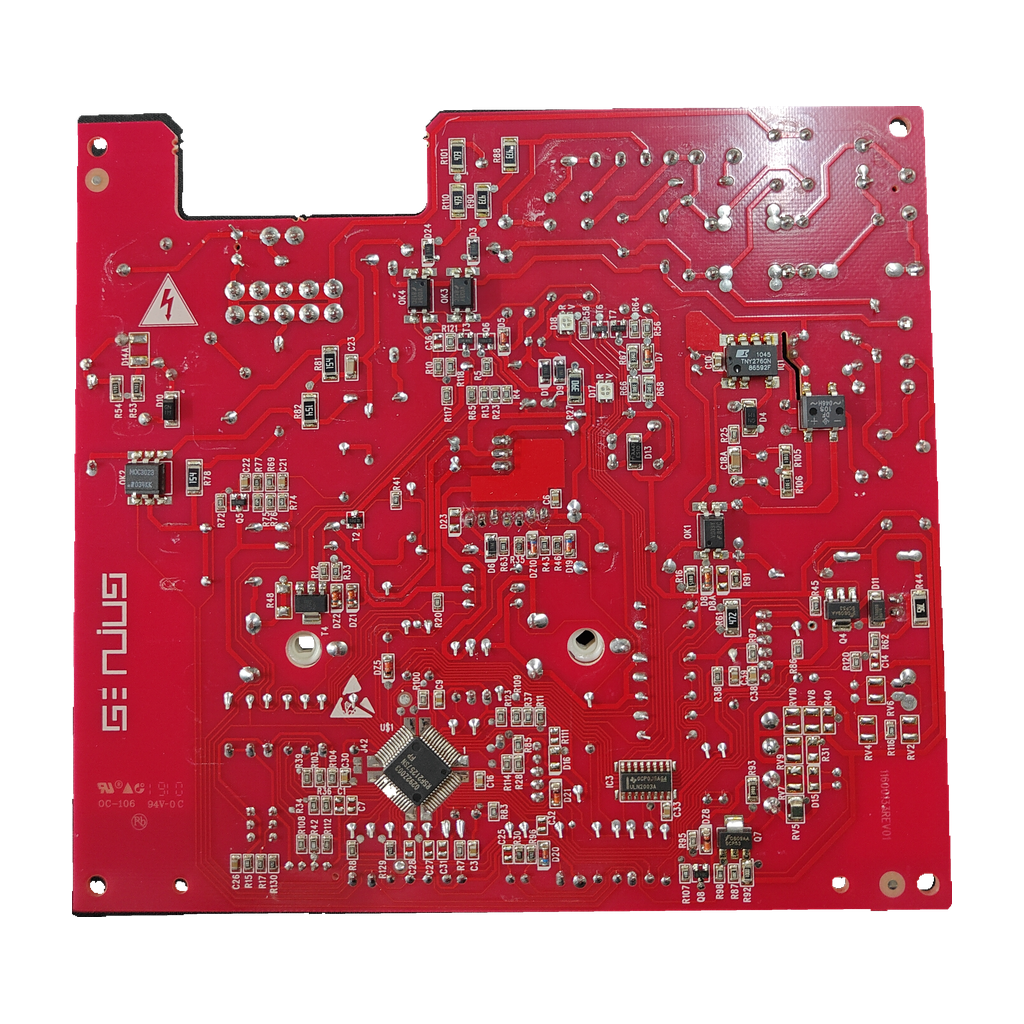

Placa electrónica Fondital FON99 R.0 M.2.1 · 48300022 · Panarea Eco Compact CTFS 24: vista 2

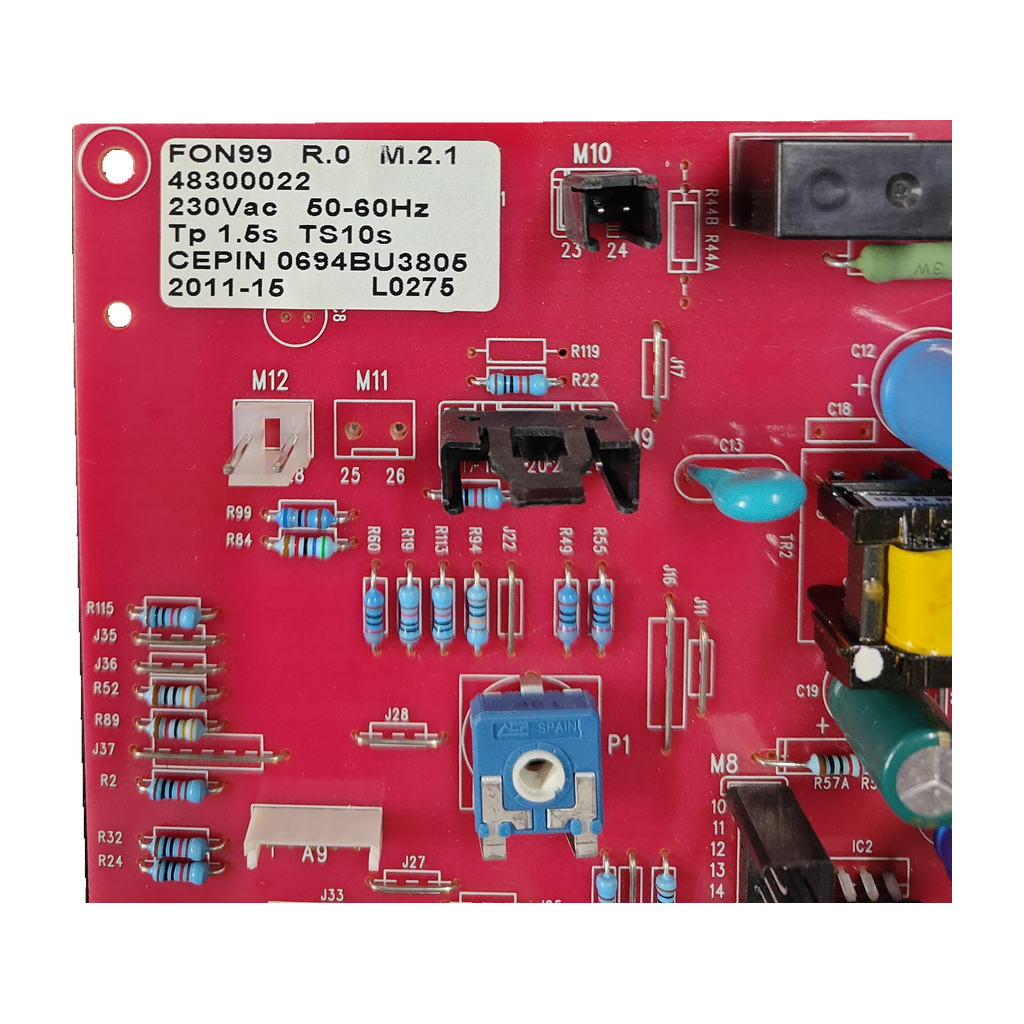

Placa electrónica Fondital FON99 R.0 M.2.1 · 48300022 · Panarea Eco Compact CTFS 24: vista 3
FonditalFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

FonditalCompatibilidad confirmada

Placa electrónica Fondital FON99 R.0 M.2.1 · 48300022 · Panarea Eco Compact CTFS 24

Referencia Fondital48300022

La FON99 R.0 M.2.1 (48300022, PCB CE20091REV01) es una placa electrónica Fondital confirmada por nuestro taller para la Panarea Eco Compact CTFS 24. El despiece oficial de la PANAREA ECO COMPACT CTFS 24 LOW NOx (C 294-02) lista la 6SCHEMOD23; solo una tienda la une a este código. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Fondital FON99 R.0 M.2.1
  • Ref. 48300022
  • Circuito CE20091REV01
  • 230 V · 50-60 Hz
Todos los códigos de esta unidad4
Referencia Fondital
48300022
Código del circuito
CE20091REV01
Modelo
FON99 R.0 M.2.1
SKU Ecoklima
PLC438

Solo una tienda italiana une 6SCHEMOD23 con «FON99 48300022»; ningún despiece oficial leído cita 48300022. Equivalencia por confirmar. Una tienda da 48300022 con CEPIN 0694BU3805; la unidad lleva 0694BU3806.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es una placa electrónica Fondital confirmada por nuestro taller para la Panarea Eco Compact CTFS 24. Los despieces oficiales de Fondital llaman «Scheda modulazione caldaia basso Nox» a la 6SCHEMOD23 de la Panarea Eco Compact Low NOx. Una tienda que vende la 6SCHEMOD23 reacondicionada la relaciona con la caldera que no enciende, se reinicia sola o marca errores sin sentido; solo una tienda une esa 6SCHEMOD23 con esta pieza.

Compruébalo en tu placa
  1. Busca en la placa el modelo FON99 R.0 M.2.1 y el código de circuito CE20091REV01 (también OC-106).
  2. Comprueba la referencia 48300022. El despiece oficial de la Panarea Eco Compact Low NOx lista la 6SCHEMOD23 (posición 66); solo una tienda la une a 48300022.
  3. No la confundas con la FON99 R.0 M.0.5 (48300020 · 6SCHEMOD26): es otra versión, para otras Panarea, Vela y Victoria.
  4. Mira en la placa de características de tu caldera que es una Panarea Eco Compact CTFS 24, la que ha confirmado nuestro taller.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si está disponible.
Códigos de esta pieza
48300022Referencia comercial Fondital de la unidad
FON99 R.0 M.2.1Modelo y versión de la unidad, según nuestro inventario
CE20091REV01Código del circuito (PCB), según nuestro inventario
6SCHEMOD23Código oficial en el despiece de la Panarea Eco Compact Low NOx (C 294-02), pos. 66
0694BU3806Código CEPIN de la unidad
OC-106Código adicional del circuito impreso
116000133REV01Código que una tienda da junto a 48300022
No la confundas con
  • 6SCHEMOD26 · 48300020Placa FON99 R.0 M.0.5, otra versión para Panarea, Vela y Victoria CTFS/CTN 24 · La unidad es FON99 R.0 M.2.1 con 48300022, no la M.0.5
  • 6SCHEMOD12Placa Nordgas de la Panarea CTN-CTFS 24 AF, según su lista oficial · Es de otra familia de calderas, no de la Eco Compact Low NOx

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Fondital Panarea Eco Compact CTFS 24Confirmada por nuestro taller · también en el despiece oficial de la PANAREA ECO COMPACT CTFS 24 LOW NOx (C 294-02), satcrm.es, climatizacioniberica.es y sercatec.com (como 6SCHEMOD23)
Por confirmarPor confirmar
  • Nova Florida Vela Eco Compact CTFS 24 Low NOx (C 295-03)6SCHEMOD23 en el despiece oficial Panarea-Vela y en 3 tiendas (satcrm.es, climatizacioniberica.es, sercatec.com); solo 1 tienda une 6SCHEMOD23 con FON99 48300022
No sirve para
  • Fondital Panarea CTN-CTFS 24 AFLleva otra placa: 6SCHEMOD26 o 6SCHEMOD12, según su lista oficial
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos por confirmar (lista oficial)

Nombre oficial de la 6SCHEMOD23
Scheda modulazione caldaia basso Nox · Low NOx Modulation BoardDespiece oficial Fondital
Posición y despiece
66 · 1 unidad por caldera · C 294-02 (04/2011) y C 293-01 (01/2011)Despiece oficial Fondital

Marcados de esta unidad

Alimentación eléctrica
230Vac 50-60Hz
Temporización indicada
Tp 1.5s TS10s
Marcados de fabricación
2011-16; L0275
Clasificación impresa de la PCB
94V-0
Fusible F1
2 A
Circuito integrado IC3
ULN2003A
Circuito integrado de la PCB
TNY276GN
Marcado de resistencias R81 y R82
R81 151; R82 151
PCB
OC-106; 94V-0; CE20091 REV01
Subcomponentes PCB
IC3 ULN2003A; TNY276GN; R81 151; R82 151

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, se reinicia sola o marca errores sin sentido.

Una tienda que vende la 6SCHEMOD23 reacondicionada los relaciona con esa placa (solo una tienda la une a esta pieza). Antes de cambiarla, mira si hay pistas quemadas u oxidación en el circuito.

Antes de cambiar la placa

Lo que revisa el técnico
Comprueba la versión

Tu placa debe ser la FON99 R.0 M.2.1, no la M.0.5 (48300020), de otras calderas Fondital.

Fusible F1 de 2 A

Revisa el fusible F1 (2 A) antes de dar la placa por averiada.

Monta con un técnico

La placa trabaja a 230 V. Lo recomendable es que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Fondital FON99 R.0 M.2.1?

Busca en la placa el modelo FON99 R.0 M.2.1 y el código de circuito CE20091REV01 (también OC-106). La referencia comercial es 48300022 y el código CEPIN 0694BU3806. Compara esos códigos con los de tu placa.

¿Sirve para mi Fondital Panarea Eco Compact CTFS 24?

Sí. Nuestro taller la ha confirmado para la Panarea Eco Compact CTFS 24. Además, los despieces oficiales de Fondital listan la placa 6SCHEMOD23 en la posición 66 para la PANAREA ECO COMPACT CTFS 24 LOW NOx (C 294-02) y la PANAREA - VELA ECO COMPACT CTFS 24 LOW NOx (C 293-01), y tres tiendas la dan para la C 294-02.

¿Qué es la 6SCHEMOD23 y es lo mismo que la 48300022?

La 6SCHEMOD23 es el código con que Fondital lista la «Scheda modulazione caldaia basso Nox» de la Panarea y la Vela Eco Compact Low NOx. Una tienda italiana imprime «FON99 48300022» como referencia de esa placa, pero ningún despiece oficial leído cita 48300022: la unión es de una sola fuente. Compara los códigos de tu placa.

¿Sirve para la Vela Eco Compact CTFS 24 Low NOx?

No la hemos confirmado. El despiece oficial Panarea-Vela y tres tiendas (satcrm.es, climatizacioniberica.es, sercatec.com) dan la 6SCHEMOD23 para la Vela, pero solo una tienda une la 6SCHEMOD23 con FON99 48300022. Envíanos desde Contacto una foto de la placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Es lo mismo la FON99 R.0 M.2.1 que la FON99 R.0 M.0.5?

No. La M.0.5 lleva la referencia 48300020 y se vende como 6SCHEMOD26 para Panarea, Vela y Victoria CTFS y CTN 24. La lista oficial de la Panarea CTN-CTFS 24 AF usa 6SCHEMOD26 y 6SCHEMOD12, no la 6SCHEMOD23. Mira la versión impresa en tu placa.

¿Qué significan los códigos CE20091REV01, OC-106 y 0694BU3806?

CE20091REV01 es el código del circuito impreso (PCB) y OC-106 un código adicional del mismo circuito; ambos constan en nuestro inventario. 0694BU3806 es el código CEPIN de la unidad. Una tienda da la 48300022 con el código 116000133REV01 y CEPIN 0694BU3805: compáralos con los de tu placa.

¿Quién conviene que monte esta placa?

Lo recomendable es que la monte un técnico cualificado. La placa trabaja con 230 V, 50-60 Hz.

Cómo hemos verificado esta ficha

Fondital FON99 R.0 M.2.1

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Dos tiendas unen 48300022 con una placa Fondital. Los despieces oficiales y 3 tiendas dan la 6SCHEMOD23 para la Panarea Eco Compact Low NOx, pero solo una une 6SCHEMOD23 con FON99 48300022.
