Placa electrónica Honeywell 45.006.405-001 (W4115B-1457) para Saunier Duval Master Twin 85 E

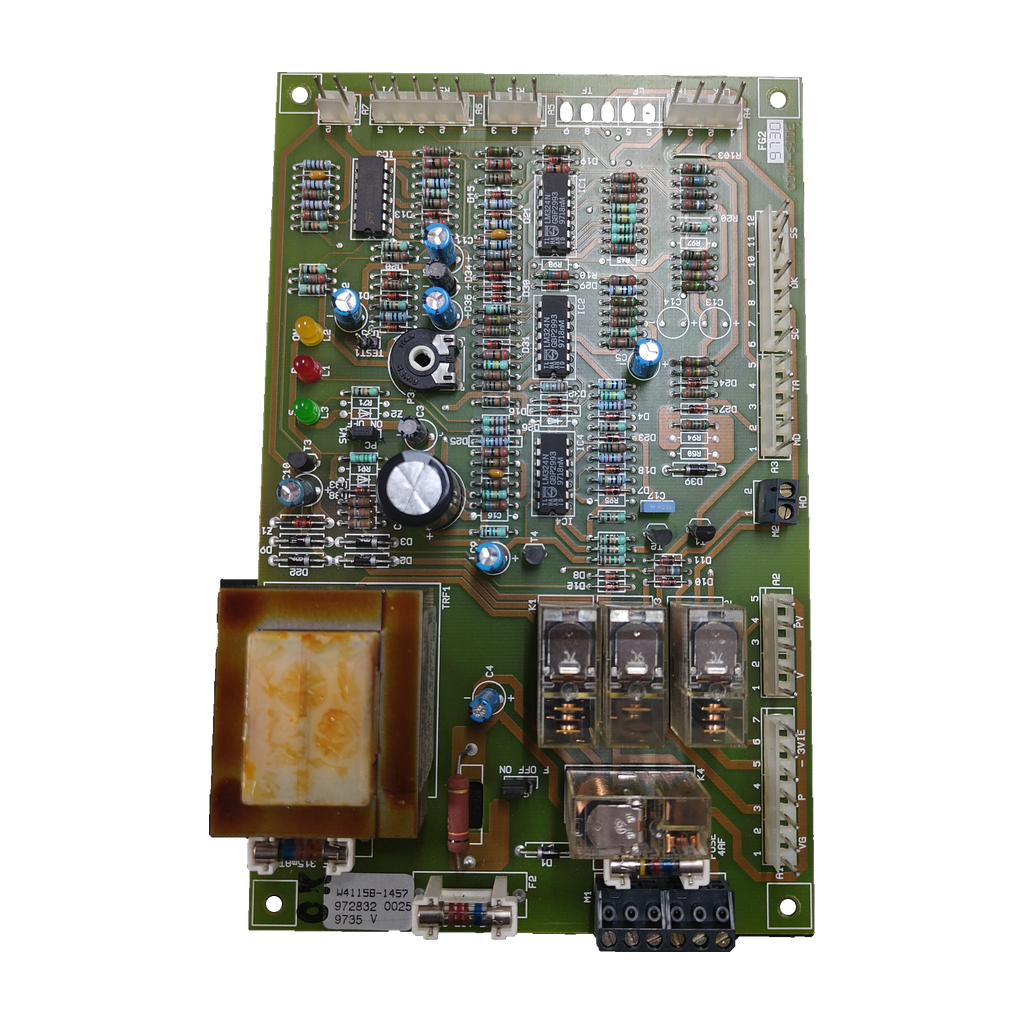

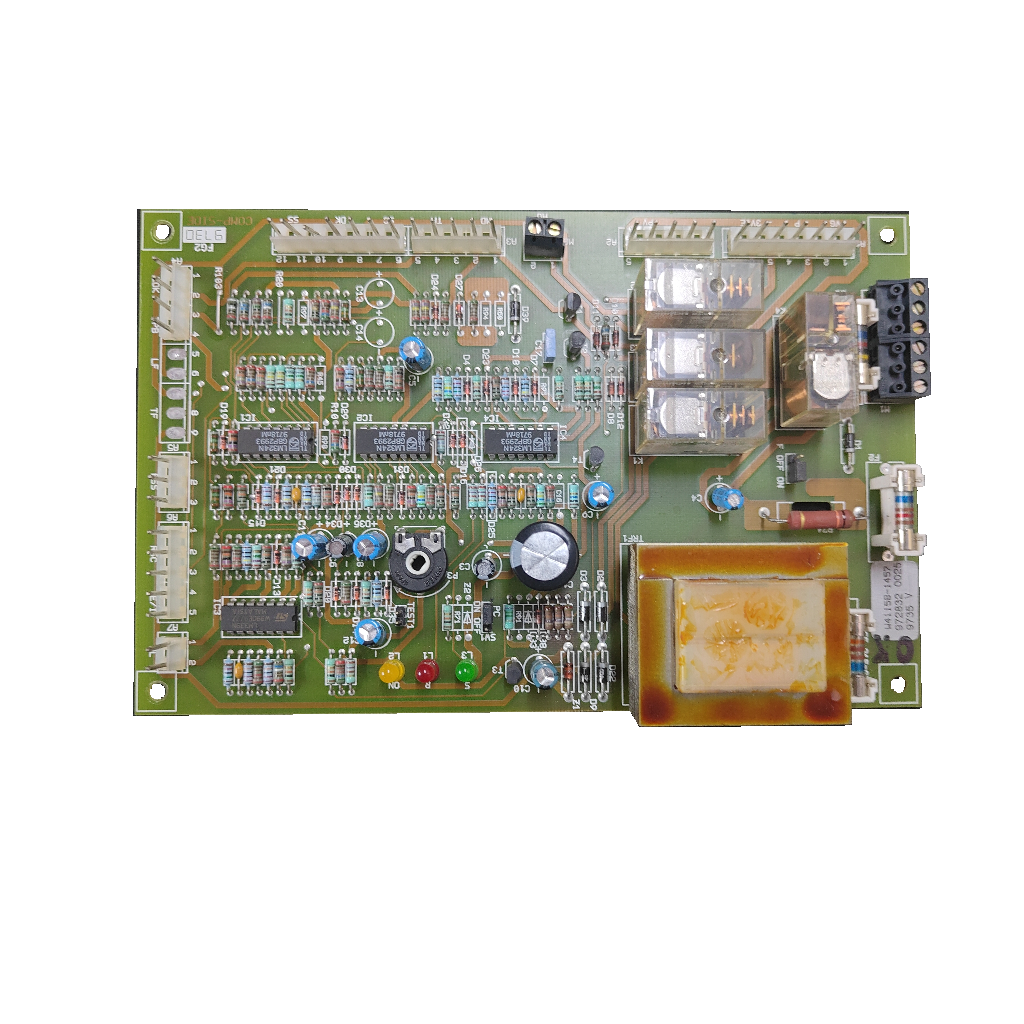

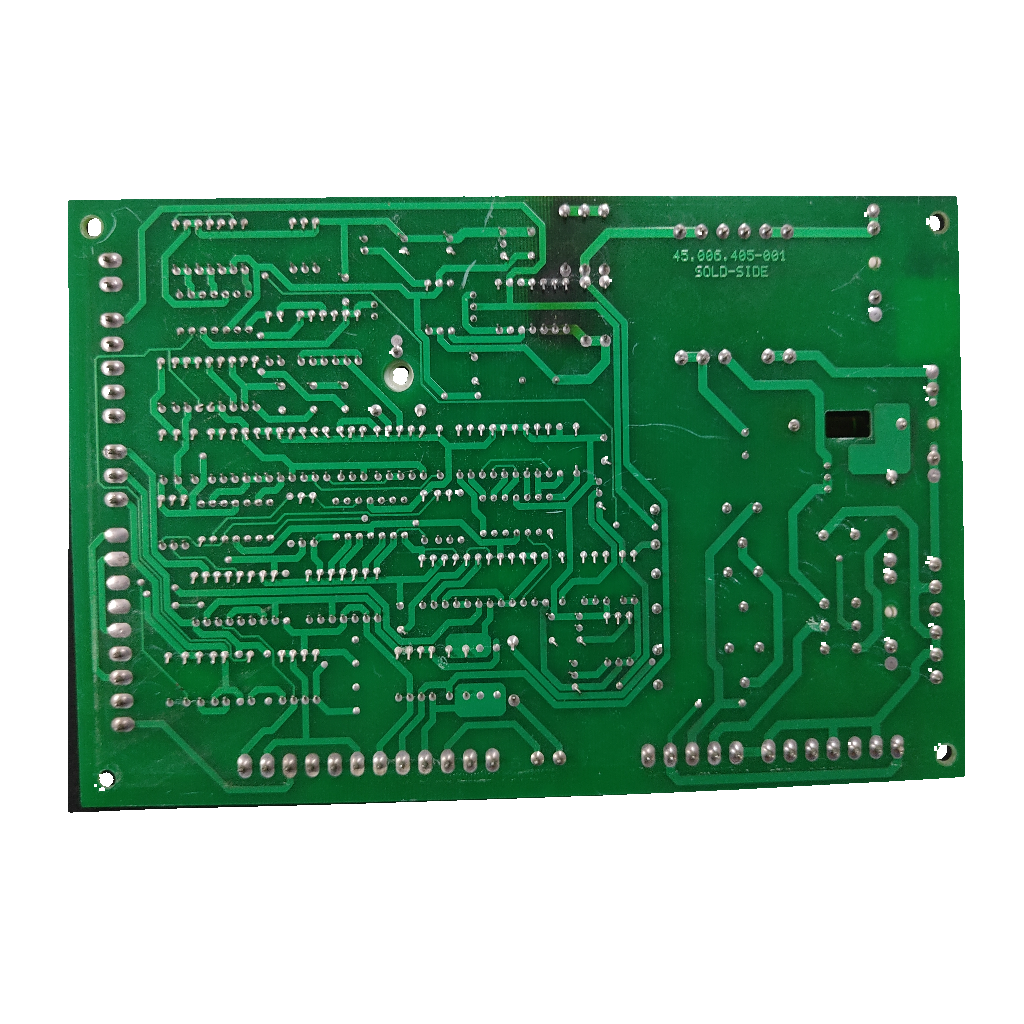

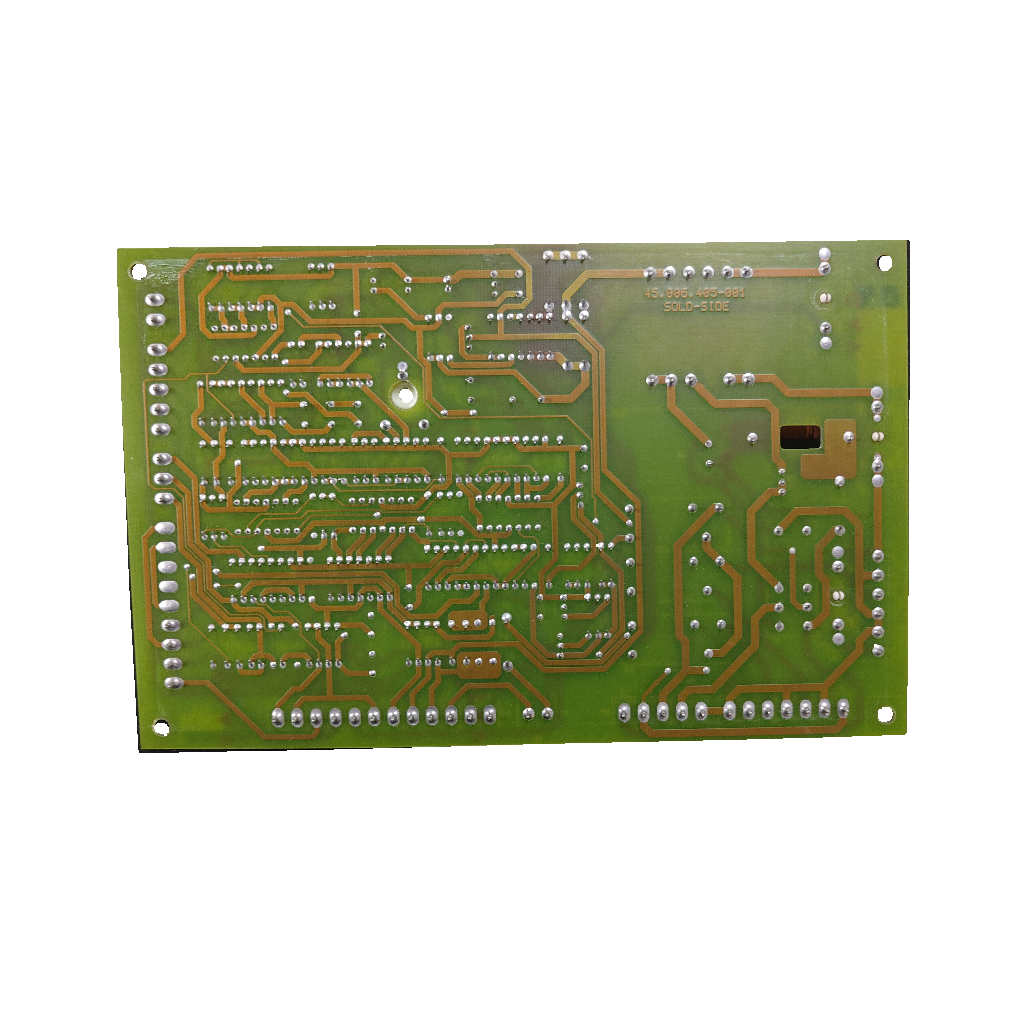

Es una placa electrónica Honeywell con código de circuito 45.006.405-001, que en una de nuestras unidades también va impreso en el lado de soldadura. Una unidad lleva la designación W4115B-1457 y la otra W4115B1457B. Compara también la serigrafía: relés K1 a K4, transformador TRF1 y fusibles FUSE4AF, FUSE315mAT y FUSE125mAT.

Sí. Nuestro taller ha confirmado esta placa para la Master Twin 85 E, con las dos unidades. Las listas de piezas que hemos podido leer son de la Master Twin «L 85 E»; en el texto que hemos leído de ellas no aparece el código 45.006.405-001, y la lista de piecesxpress («nomenclature 484») solo se leyó en parte. Una categoría de otra tienda dice «master twin 85», pero solo pudimos leerla en parte y no trae ningún código de la pieza; no podemos confirmar si es la misma caldera que la 85 E. Tampoco podemos darte una referencia de catálogo de Saunier Duval: compara los marcados de la pieza con los de tu placa.

Para otras calderas no tenemos confirmación del taller ni fuentes externas que unan este código a ellas, así que no la damos por válida sin comprobarlo. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

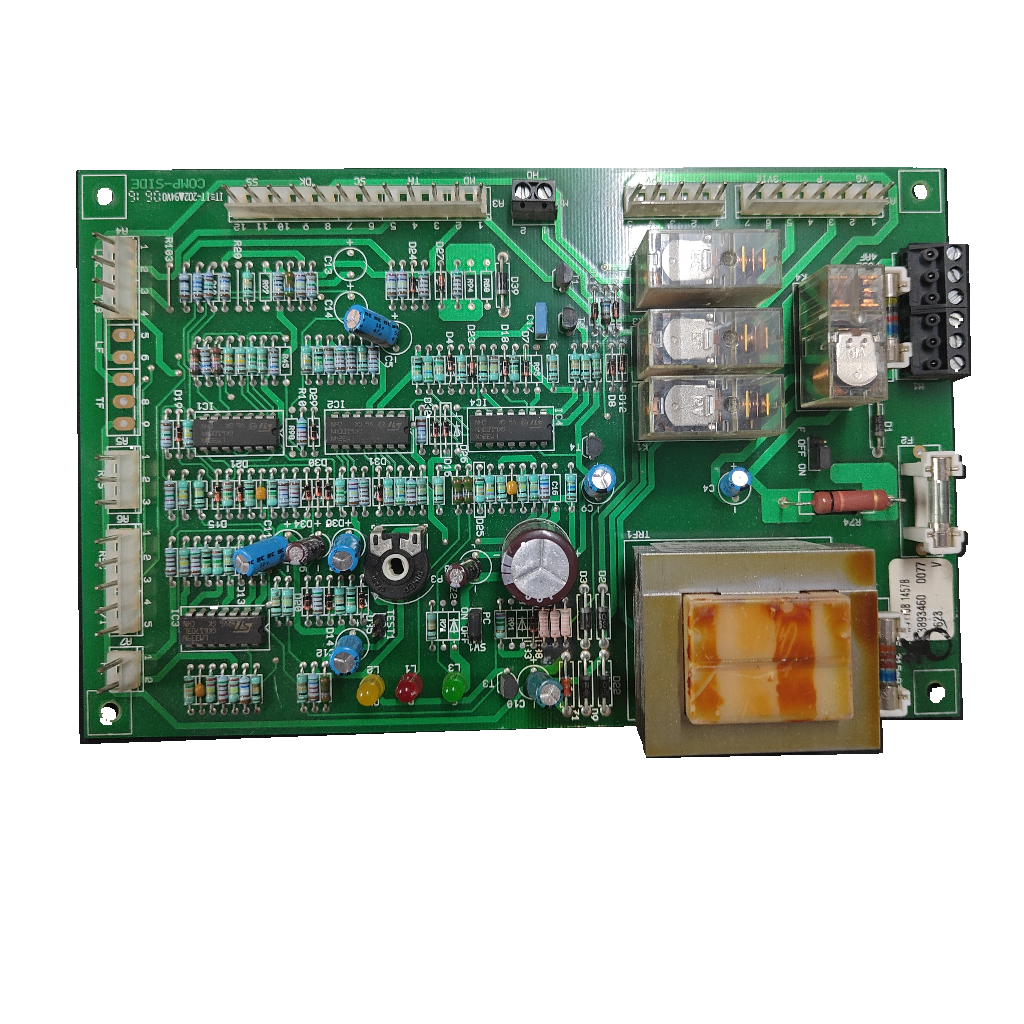

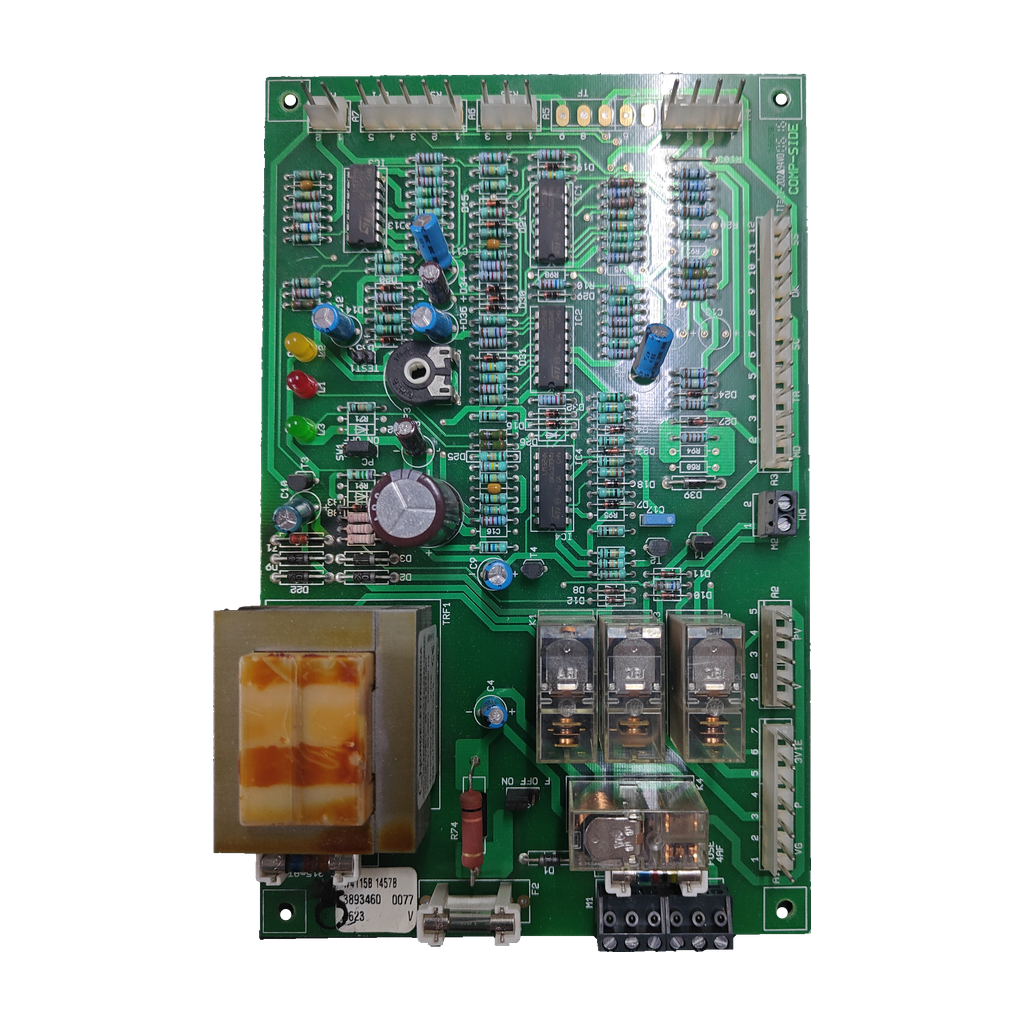

Son las designaciones marcadas en cada una de nuestras unidades; nuestro inventario anota la segunda también como W4115B 1457B. Ambas llevan el código de circuito 45.006.405-001 y el taller las ha confirmado para la Master Twin 85 E. Ninguna página que hemos leído explica la letra B final, así que no podemos decir qué cambia. En nuestro inventario, 3893460 0077, COMP-SIDE y COMP-301E constan solo en la unidad W4115B1457B; de la W4115B-1457 no tenemos ese dato.

La serigrafía marca FUSE4AF, FUSE315mAT y FUSE125mAT. Según el taller, una unidad lleva un fusible F3 de 3.15 A/T y otro de 1.5 A, y la otra uno de 4 A F y otro de 1,25 A T. Tiene relés K1 a K4 y transformador TRF1. La W4115B-1457 lleva además los circuitos integrados LM324N y M27C512 (ST), según nuestro inventario; de la W4115B1457B no tenemos ese dato. Lee el valor escrito en el fusible de tu placa antes de cambiarlo.

Hay designaciones parecidas que ninguna fuente une a esta placa: una tienda lista la W 4115 B 1218B, otra la W4115B1218 (para Unical - Saunier Duval) y Openclima vende la Saunier Duval 45005672-001 (W4115B 1515B). Varias tiendas asignan el circuito impreso 05602200 a la Master Twin «L 85 E»; ninguna dice si es la misma caldera que la 85 E. No las damos como equivalentes: compara códigos o escríbenos con una foto.

Un técnico cualificado. Es una placa electrónica con relés y transformador, conectada a la caldera. Antes de tocar nada hay que cortar la alimentación eléctrica de la caldera.

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
