Placa electrónica Honeywell W4115B-1317 para caldera de gas: Placa completa e identificador ampliado

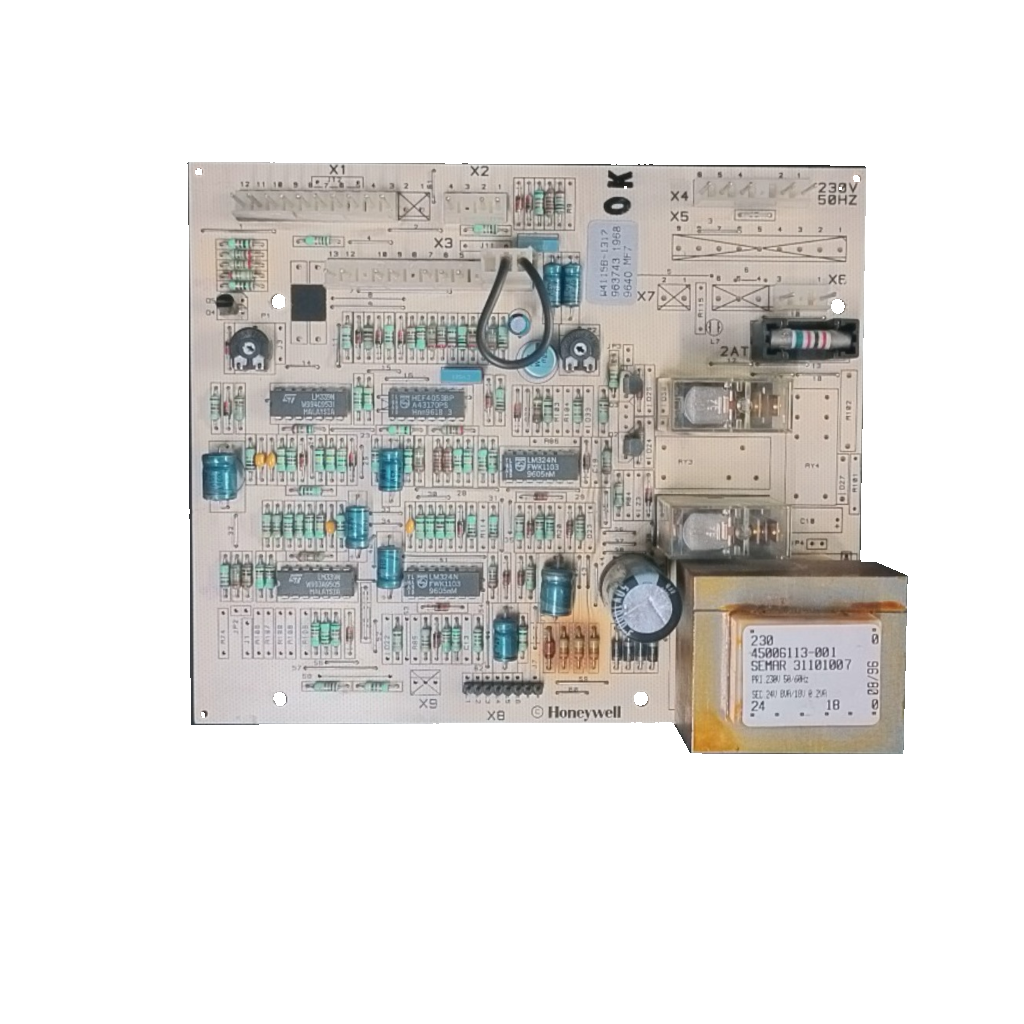

Placa electrónica Honeywell W4115B-1317 para caldera de gas: vista 2

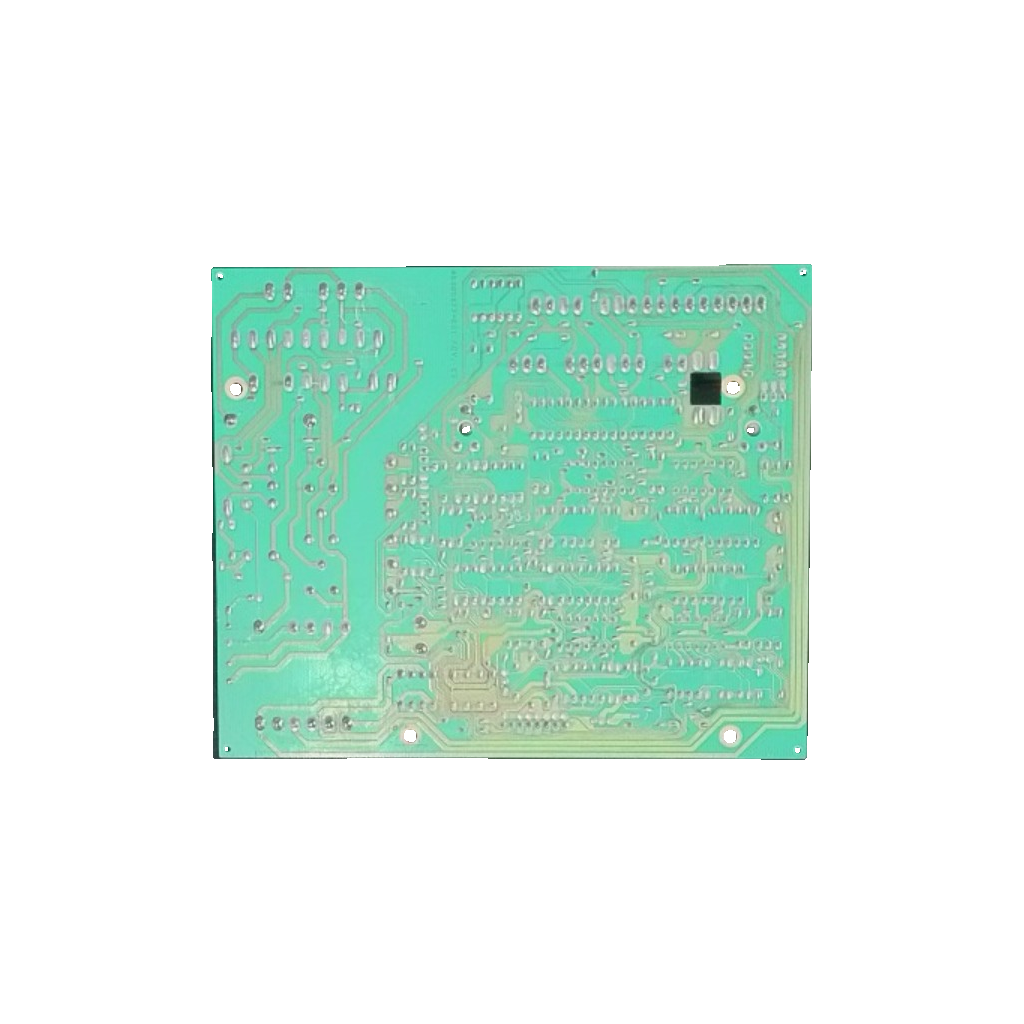

Placa electrónica Honeywell W4115B-1317 para caldera de gas: vista 3

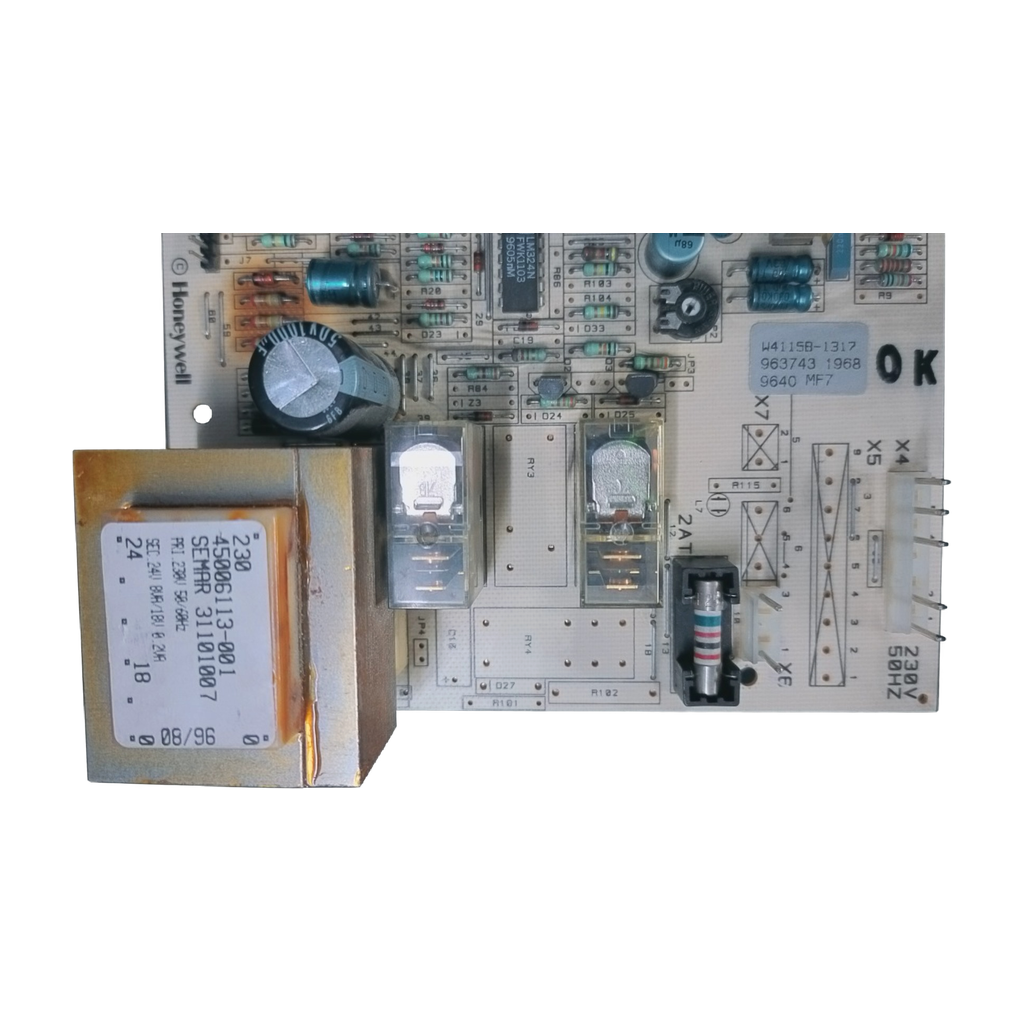

Placa electrónica Honeywell W4115B-1317 para caldera de gas: vista 4

HoneywellFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

HoneywellCompatibilidad por confirmar

Placa electrónica Honeywell W4115B-1317 para caldera de gas

Código del circuitoW4115B-1317

La W4115B-1317 es una placa electrónica de control Honeywell para caldera de gas, usada y revisada. Tecno Frasca la lista como placa Ferroli VMF7B con el código 39803410; cuatro tiendas dan ese código con la W4115B1325. Sin caldera confirmada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

230 V · 50 Hz
Protección marcada 2AT
Marcado 9640 MF7
Tecno Frasca une 39803410 y W4115B1317

Todos los códigos de esta unidad2

Código del circuito: W4115B-1317
SKU Ecoklima: TC00596ATX

Las calderas de «por consultar» salen de tiendas que dan el código Ferroli 39803410, que solo Tecno Frasca une con la W4115B-1317. Solo la descripción de inventario de nuestro taller cita la W4156B-1312; ninguna fuente externa la une con esta placa: vale la designación marcada W4115B-1317.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que gobierna la caldera: según el taller gestiona el encendido, el ventilador o la bomba, las sondas y la válvula de gas.

Compruébalo en tu placa

Busca en la placa la designación W4115B-1317 y compárala con la tuya. Las tiendas citan variantes con otro sufijo (W4115B1192, W 4115 B 1218B, W4115B1325, w4115b1333u): comprueba que el tuyo sea 1317.
Compara también los marcados 963743 1968 y 9640 MF7 de la placa y, en el transformador, SEMAR 31101007 o 311101007 / 45006113-001.
Compara la distribución y los conectores con las fotos: la placa marca 230 V 50 Hz y «2AT» como protección.
Si el despiece de tu caldera da el código Ferroli 39803410, mira el sufijo de tu placa: una tienda lo une a la W4115B1317 y cuatro a la W4115B1325. Ninguna dice que sean intercambiables.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

W4115B-1317	Designación Honeywell marcada en la placa (también W4115B1317 o W4115B 1317)
963743 1968	Código marcado en la placa
9640 MF7	Código marcado en la placa
39803410	Código Ferroli de una placa VMF7 según más de 10 tiendas; ligado a la W4115B-1317 solo por 1 (por confirmar)
38316700	Código Ferroli anterior («ex») de 39803410 según 4 tiendas; una quinta lo da como código original
38316711	Otro código Ferroli de esa placa: «ex» según Ricambi Termotecnici y código original según Remle (2 tiendas)
SEMAR 31101007	Transformador de la placa (marcado junto a 45006113-001)
SEMAR 311101007	Escrito así también en nuestro inventario, junto a 31101007
45006113-001	Código marcado en el transformador SEMAR 31101007
42008113-001	Código SETRA de un transformador de la placa (fecha marcada 08/96)
W4156B-1312	Designación que el taller cita en la descripción de la placa

No la confundas con

W4115B1325Placa Honeywell VMF7 (también 1325B o 1325/U) que cuatro tiendas dan con 39803410 y que tiendas italianas dan para Ferroli NE Fluss 20 y NE100/NE127 · Otro sufijo (1325, no 1317). Ninguna fuente dice si son intercambiables
W4115B1192 / W411581333Cajas de encendido Honeywell de la serie W4115 (Antares K.226.01 y K.226.04), para Ferroli · Otros sufijos: no es la 1317
W 4115 B 1218BPlaca Honeywell W 4115 B 1218B (código Arbo 98.28405) · Otro sufijo: no es la 1317
w4115b1333uPlaca de modulación SM07408 en el listado de Tecno Frasca (otro producto de esa misma tienda) · Es una placa de modulación distinta
3831670/0 · 3831671/0Placas «MF7» (NE 100 PN CE) y «VMF7» (NE FLUSS 24 EL CE) en las listas de piezas oficiales de Ferroli · Códigos oficiales de otras calderas; ninguna fuente los une con esta placa ni con 39803410

Calderas en las que va

15 anotadas · sin verificar

Solo damos una caldera por confirmada con nuestro taller, con el despiece oficial o con 3 fuentes independientes. Mientras tanto, compara los códigos de tu pieza o pregúntanos.

Por confirmarPor confirmar

Ferroli NE Fluss 20 CEVía 39803410 · 2 tiendas
Ferroli NE Fluss 20 EL PN CEVía 39803410 · 2 tiendas
Ferroli NE Fluss 20 PN CEVía 39803410 · 2 tiendas
Ferroli NE Fluss 20 EL CEVía 39803410 · 1 tienda (Remle)
Ferroli Master CE 20 MELVía 39803410 · 1 tienda
Ferroli Mikra 20 CE MELVía 39803410 · 1 tienda
Ferroli NE TF 120 CEVía 39803410 · 1 tienda (Remle)
Ferroli NEF96Vía 39803410 · 1 tienda (Remle)
Ferroli NEFA20CEVía 39803410 · 1 tienda (Remle)
Ferroli NEWELITEVía 39803410 · 1 tienda (Remle)
Ferroli Optima 601, 801 y 901Vía 39803410 · 3 tiendas: 2 británicas (heatingspareparts.com, heatingandcateringparts.com) y boilerpcb.com, país sin confirmar
Ferroli Optima 201, 1001 y 2001Vía 39803410 · 2 tiendas británicas (heatingspareparts.com, heatingandcateringparts.com)
Ferroli Hawk II y Optima 701Vía 39803410 · 2 tiendas cada una: boilerpcb.com (país sin confirmar) y una británica (heatingandcateringparts.com para Hawk II, heatingspareparts.com para Optima 701)
Ferroli Hawk 11Vía 39803410 · 1 tienda (heatingspareparts.com)
Ferroli Optima 700 COMBI NGVía 39803410 · 1 tienda (heatingandcateringparts.com)

No sirve para

Ferroli NE FLUSS 20 CR EL CELista de piezas Ferroli NE FLUSS 20 CR EL CE, ed. 10.96 (PDF en ricambiclimacaldaie.it): lleva la placa 3831696/0 (W 7075 C 1001). Sin otra fuente.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 963743 1968; 9640 MF7
Código marcado: SEMAR31101007; 45006113-001

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de placa: 230 V 50 Hz
Transformador: entrada marcada: PRI230V50/60Hz
Transformador: salidas marcadas: SEC24V8VA/18V2VA
Serigrafia de proteccion: 2AT

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario: Compatibilidades: · Placa electrónica de control Honeywell W4156B-1312 para caldera de gas. Gestiona encendido, ventilador/bomba, sondas y válvula de gas. Esta unidad reacondicionada se valida por la serigrafía de la propia placa. No hay modelo de caldera verificado: compare referencias y conectores con su placa original antes de comprar
Placa: alimentación marcada 230 V, 50 Hz
Subcomponente transformador SEMAR 311101007: primario 230 V 50/60 Hz; secundario 24 V 8 VA / 18 V 0,2 VA
Subcomponente transformador SETRA 42008113-001: 50 Hz; fecha marcada 08/96
Subcomponente transformador SEMAR 31101007 / 45006113-001: primario 230 V 50/60 Hz; secundario visible 24 V 8 VA / 18 V

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa trabaja a 230 V y gobierna la válvula de gas: que la monte un técnico cualificado.

Foto de la designación

Haz una foto nítida de la designación y de los conectores de tu placa actual y envíanosla desde Contacto.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa Honeywell W4115B-1317?

Busca la designación W4115B-1317 marcada en la placa. Compara también los marcados 963743 1968 y 9640 MF7 y, en el transformador, SEMAR 31101007 o 311101007 / 45006113-001. Si el sufijo no es 1317, la designación no coincide con esta placa.

¿Para qué caldera sirve la W4115B-1317?

Nuestro taller no tiene un modelo de caldera confirmado para esta unidad y ninguna fuente nombra la W4115B-1317 junto a una caldera. Tecno Frasca la lista como Ferroli VMF7B 39803410 con «Vari modelli». Para ese código, ydrosistemy.it y ricambipercaldaie.it citan Ferroli NE Fluss 20 CE, NE Fluss 20 EL PN CE y NE Fluss 20 PN CE (por confirmar); ricambipercaldaie.it pide comprobar el número de serie. Envíanos una foto de la placa de características de tu caldera desde Contacto o llama al 919 931 595.

¿Qué son los códigos 39803410, 38316700 y 38316711?

Son códigos Ferroli de una placa VMF7. 39803410 sale en más de 10 tiendas y 38316700 es su código anterior («ex») según 4. Solo Tecno Frasca une 39803410 y 38316700 con la W4115B1317; ninguna fuente une 38316711 con ella. Remle da 38316711 como código original de la placa y Ricambi Termotecnici como «ex»: por confirmar.

¿Es lo mismo la W4115B-1317 que la W4115B1325 u otras W4115B?

Ninguna fuente lo dice. Cuatro tiendas (ydrosistemy.it, antonelli-ricambi.com, ricambipercaldaie.it, boilerpcb.com) dan 39803410 con la W4115B1325 (también 1325B o 1325/U); Tecno Frasca lo da con la 1317. Existen además la W4115B1192, la W 4115 B 1218B y una placa de modulación w4115b1333u. Compara el sufijo de tu placa.

¿Qué significan W4115B-1317, 963743 1968 y 9640 MF7?

W4115B-1317 es la designación marcada en la placa. 963743 1968 y 9640 MF7 son marcados que ninguna fuente explica. Las listas oficiales de Ferroli llaman «MF7» (3831670/0, NE 100 PN CE) y «VMF7» (3831671/0, NE FLUSS 24 EL CE) a la placa de esas dos calderas; ninguna las une con esta. Los códigos marcados no equivalen necesariamente a la referencia de un kit.

¿Qué datos eléctricos lleva marcados esta placa?

La placa marca 230 V 50 Hz y «2AT» como protección. Su transformador marca primario 230 V 50/60 Hz y secundario «SEC24V8VA/18V2VA». Son marcados del ejemplar fotografiado, no mediciones de funcionamiento.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja a 230 V y, según el taller, gestiona el encendido y la válvula de gas. Antes de tocarla hay que cortar la alimentación de la caldera y cerrar el gas.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Honeywell W4115B-1317

1 de 3 fuentes independientes para la compatibilidad

Una tienda (Tecno Frasca) une W4115B1317 con 39803410; otras cuatro dan ese código con la W4115B1325. Sin caldera confirmada. Sin documento oficial leído de esta placa: los portales oficiales de Ferroli (servicenet.ferroli.com, ricambiweb.gruppoferroli.eu) no se pudieron abrir.

Fuentes consultadas

Tecno Frasca: ficha «Ferroli scheda elettronica vmf7b w4115b1317 39803410 ex 38316700»Une W4115B1317 con 39803410 (ex 38316700); aplicación «Vari modelli», sin lista de calderas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Honeywell ni de Ferroli; las marcas se citan para indicar compatibilidad.
