Placa electrónica Ineco RHM02A L6 · R105D para Fagor FE 20 E/1N: Pieza e identificador ampliado

Placa electrónica Ineco RHM02A L6 · R105D para Fagor FE 20 E/1N: vista 2

Placa electrónica Ineco RHM02A L6 · R105D para Fagor FE 20 E/1N: vista 3

INECO S.r.l.Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

InecoCompatibilidad confirmada

Placa electrónica Ineco RHM02A L6 · R105D para Fagor FE 20 E/1N

Código del circuitoRHM02A L6

La RHM02A (circuito RHM02A L6, integrado R105D, referencia 0017TRA011) es una placa Ineco confirmada por nuestro taller para la Fagor FE 20 E/1N. Una tienda y un anuncio de particular la dan como placa de caldera Fagor, sin modelo. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ineco RHM02A L6 · R105D
Fagor FE 20 E/1N (taller)
Trafo 230 V · 50/60 Hz
Trafo 16,5 V + 16,5 V · 9 VA

Todos los códigos de esta unidad4

Código del circuito: RHM02A L6
Código de la etiqueta: 0017TRA011
Modelo: RHM02A
SKU Ecoklima: PLC312

0017TRA011 es la referencia que confirma nuestro taller y el código del transformador Ineco montado. Openclima lo da como otro identificador de la placa RHM02A; Area54 lo usa para otra placa Ineco (SM20012 de Radiant). Anotamos esa contradicción como dato.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

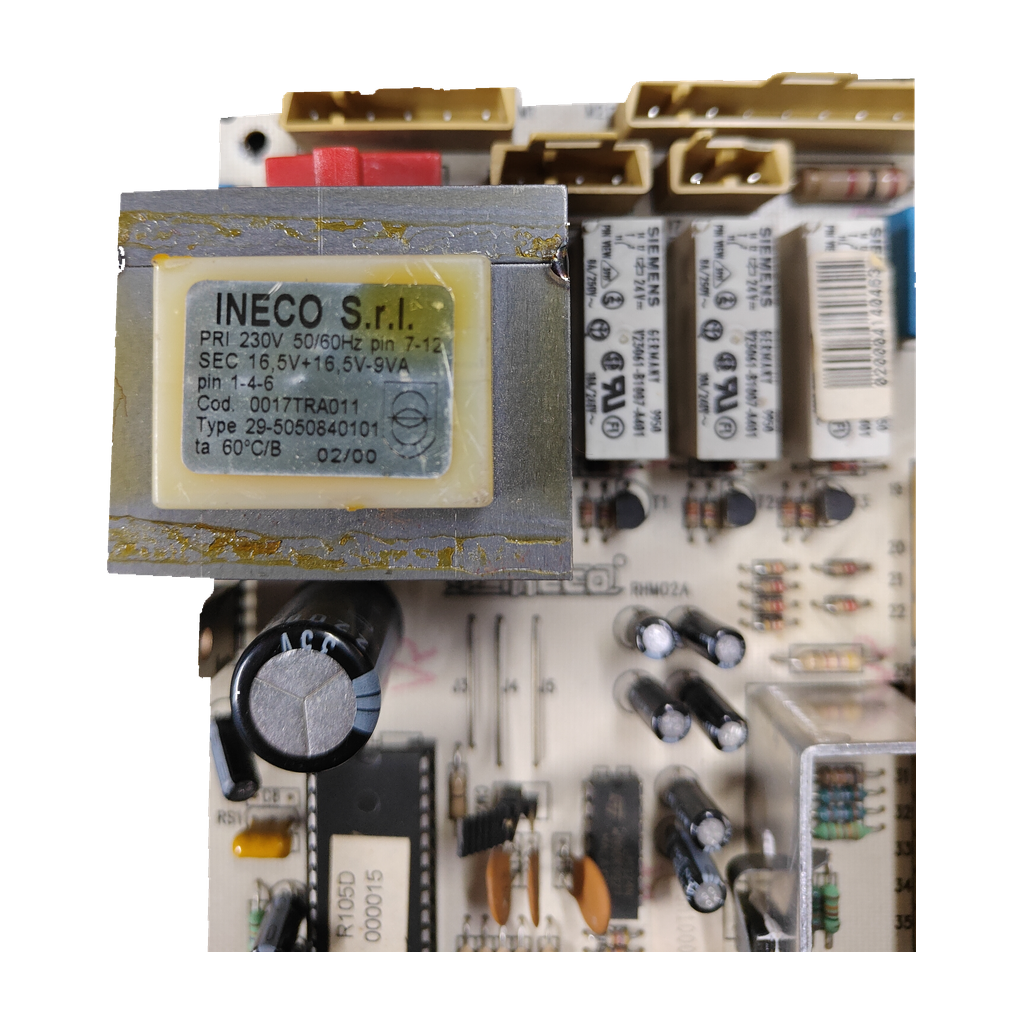

Es la placa principal de control Ineco RHM02A (así la titula Armanax) de la Fagor FE 20 E/1N. Lleva relés Siemens V23061-A1005-A501 y un transformador Ineco con primario marcado 230 V (50/60 Hz) y secundario marcado 16,5 V + 16,5 V, 9 VA.

Compruébalo en tu placa

Busca en la placa el código del circuito RHM02A L6 (el dorso lleva RFM024 L6) y la etiqueta R105D del circuito integrado.
Mira el transformador Ineco montado: debe llevar 0017TRA011 y el tipo 29-5050840101.
Compara la referencia 0017TRA011 (marcada también en el transformador) y, además, RHM02A L6 y R105D. Area54 usa 0017tra011 para otra placa Ineco (Ramire3 SM20012 de Radiant), que no cita RHM02A.
Comprueba en la placa de características que tu caldera es una Fagor FE 20 E/1N, la que ha confirmado nuestro taller. Si tu placa lleva N03G002M3 o 288.34.0014 en vez de RHM02A, envíanos antes una foto desde Contacto.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

RHM02A	Modelo de la placa Ineco (Openclima: «Versión de Electrónica»; Armanax: título del anuncio)
RHM02A L6	Código del circuito de la placa
R105D	Código marcado en la placa; etiqueta del circuito integrado (con 000015)

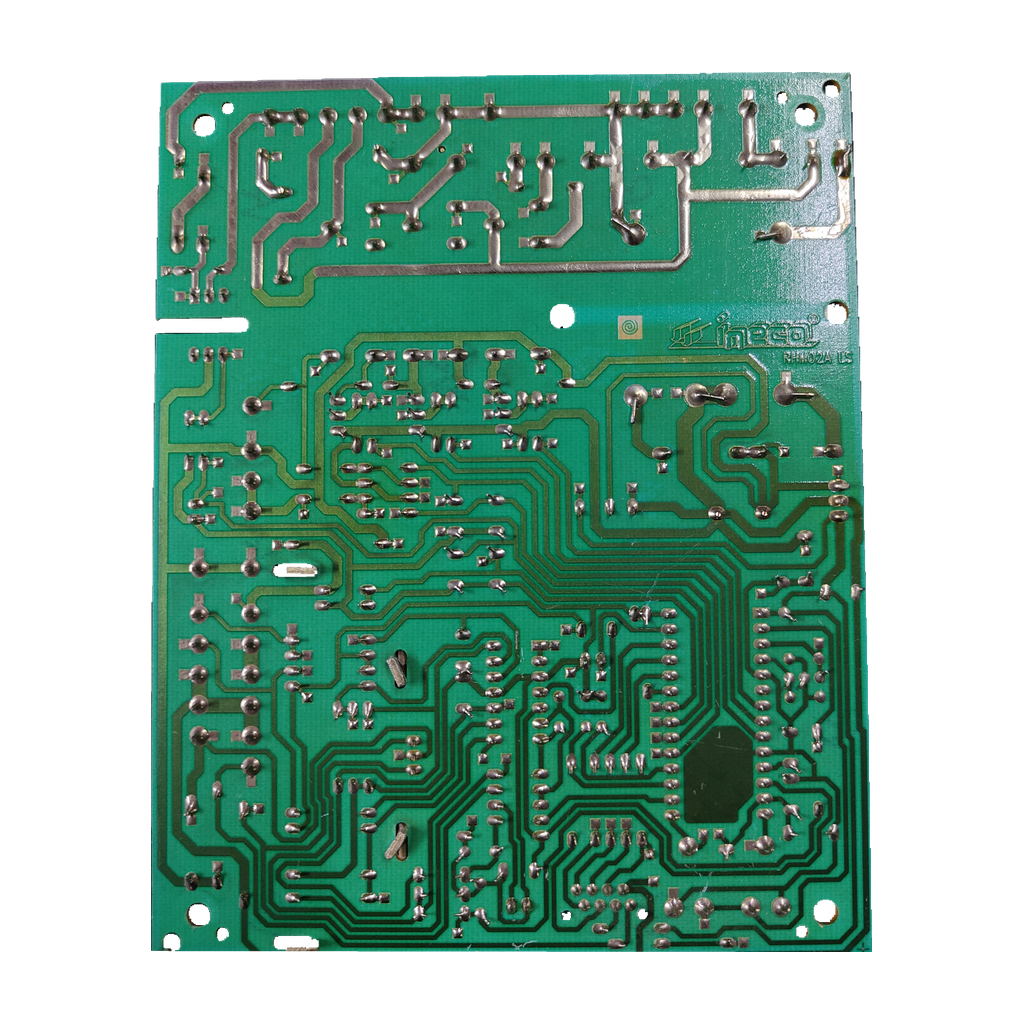

RFM024 L6	Marcado en el dorso del circuito impreso, según nuestro taller
0017TRA011	Referencia que confirma nuestro taller y código marcado en el transformador Ineco montado; Openclima lo da como otro identificador de la placa RHM02A; Area54 lo usa para otra placa Ineco (SM20012 de Radiant), ver refNote
29-5050840101	Tipo del transformador Ineco montado
02/00	Marcado del transformador montado
V23061-A1005-A501	Relés Siemens montados en la placa
SM10001	Otro identificador de la placa según Openclima (por confirmar: solo Openclima)
MU0849500	Código en el título de la ficha de Openclima para esta placa Fagor (por confirmar: solo Openclima)

No la confundas con

288.34.0014 · N03G002M3«Módulo caldera» Fagor (también ST0029597) que Remle, Pièces Express, electrotodo y e-recambios dan para la FE20E1N (la equivalencia con nuestra FE 20 E/1N es suposición nuestra; SAT CRM escribe Fe20E/1N para otra placa, MU1241600) · Ninguna cita RHM02A, R105D ni 0017TRA011. Para la FE 20 E/1N nuestro taller ha confirmado la RHM02A: compara los códigos de tu placa
SM20012Placa Ramire3 Slim de Radiant (76623LA) que Area54 titula «Ineco 0017tra011» · Comparte el código 0017tra011 en esa tienda, pero es otra placa y no cita RHM02A ni Fagor
MU1241600«Placa Electronica Fagor Fe20E/1N Encendido» (SAT CRM) · Otra referencia que una tienda lista para la FE20E/1N; no la une a RHM02A

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor FE 20 E/1NConfirmada por nuestro taller

No sirve para

Fagor FE24E1N3 tiendas le dan el módulo Fagor 288.34.0014 (N03G002M3)
Fagor CE30E1N3 tiendas le dan el módulo Fagor 288.34.0014 (N03G002M3)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Primario marcado del transformador INECO: 230V / 50/60Hz / pin 7-12
Secundario marcado del transformador INECO: 16,5V+16,5V / 9VA / pin 1-4-6
Temperatura/clase marcada del transformador: ta 60C/B; no limite de funcionamiento de caldera

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Transformador montado: código 0017TRA011; tipo 29-5050840101 · ta 60 °C; clase B
Transformador montado primario: 230 V; 50/60 Hz; pines 7-12
Transformador montado secundario: 16,5 V + 16,5 V; 9 VA; pines 1-4-6
Circuito integrado: etiqueta R105D; 000015
Aplicación indicada en inventario: FE 20 E/1N

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Una tienda (RC Ibérica), en la ficha de una placa Fagor para la FE-20E 1N, menciona relés pegados o pistas quemadas en el circuito impreso y reinicios espontáneos durante los ciclos. Es texto de tienda, no tabla oficial, y no cita la RHM02A.

Antes de cambiar la placa

Lo que revisa el técnico

Transformador Ineco

Compara su marcado: 0017TRA011, tipo 29-5050840101, primario 230 V · 50/60 Hz (pines 7-12), secundario 16,5 V + 16,5 V · 9 VA (pines 1-4-6), ta 60 °C, clase B. Son marcados del ejemplar fotografiado, no mediciones.

Monta con un técnico

Trabaja con 230 V de red: que la monte un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

En el circuito figura RHM02A L6 (el dorso lleva RFM024 L6), junto a la etiqueta R105D del circuito integrado (con 000015). Los relés son Siemens V23061-A1005-A501. El transformador Ineco montado lleva 0017TRA011, tipo 29-5050840101 y el marcado 02/00. Compara también RHM02A L6 y R105D.

¿Sirve para mi Fagor FE 20 E/1N?

Sí. Nuestro taller ha confirmado esta placa para la Fagor FE 20 E/1N. Las fuentes externas que citan la RHM02A (Openclima, Armanax) no nombran ese modelo. Cuatro tiendas independientes dan para la FE20E1N (la equivalencia con nuestra FE 20 E/1N es suposición nuestra; SAT CRM escribe Fe20E/1N para otra placa, MU1241600) otro módulo Fagor (288.34.0014, N03G002M3). Si tu placa lleva otros códigos, envíanos desde Contacto una foto de su etiqueta o llama al 919 931 595.

¿Qué es 0017TRA011?

Es la referencia que confirma nuestro taller y también el código marcado en el transformador Ineco montado (tipo 29-5050840101). Openclima lo da como otro identificador de la placa RHM02A; Area54 lo usa para otra placa Ineco (SM20012 de Radiant, 76623LA), que no cita RHM02A, y esa contradicción la anotamos como dato. Compara también RHM02A L6 y R105D.

¿Es una placa Ineco o Fagor? ¿Qué son MU0849500 y SM10001?

La etiqueta dice INECO S.r.l. y Armanax la titula «Placa principal de control Ineco RHM02A»; ese anuncio y Openclima la dan como placa de caldera Fagor (dos orígenes: por confirmar). Openclima titula su ficha «Placa Electrónica Fagor (RHM02A) [MU0849500]» y añade SM10001; solo Openclima los une a la RHM02A. e-recambios (288.34.0008) y repuestoscalefaccion («tarjeta electrónica modelo 2» de la Ecocompact FE 20-E) usan MU0849500 para circuitos Fagor, sin citar RHM02A.

¿Qué otras placas dan las tiendas para la Fagor FE20E/1N?

Remle, Pièces Express, electrotodo y e-recambios dan para la FE20E1N (la equivalencia con nuestra FE 20 E/1N es suposición nuestra; SAT CRM escribe Fe20E/1N para otra placa, MU1241600) el módulo Fagor 288.34.0014, código de fabricante N03G002M3. SAT CRM lista una «placa electrónica Fagor Fe20E/1N Encendido» con el código MU1241600. Ninguna cita RHM02A, R105D ni 0017TRA011, así que no las unen a esta placa. Nuestro taller ha confirmado la RHM02A para la FE 20 E/1N: compara los códigos de tu placa.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja con 230 V de red (el transformador lleva 230 V en el primario).

Cómo hemos verificado esta ficha

INECO S.r.l. RHM02A

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Openclima y un anuncio de particular (Armanax) dan la RHM02A como placa de caldera Fagor sin modelo; Armanax la titula Ineco. Openclima y Area54 se contradicen sobre 0017TRA011. 4 tiendas dan otro módulo Fagor para la FE20E1N (suposición nuestra que sea la FE 20 E/1N; SAT CRM: Fe20E/1N, otra placa).

Fuentes consultadas

Openclima: ficha «Placa Electrónica Fagor (RHM02A) [MU0849500]»RHM02A como versión de electrónica; otros identificadores 0017TRA011 y SM10001; placa de caldera Fagor
Armanax: anuncio de la placa principal de control Ineco RHM02A (usada)Placa Ineco RHM02A; «Proviene de caldera Fagor»
Area54: scheda Ramire3 SM20012 (Ineco 0017tra011)Une 0017tra011 con otra placa Ineco (Radiant 76623LA); no cita RHM02A

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Ineco ni de Fagor; las marcas se citan para indicar compatibilidad.
