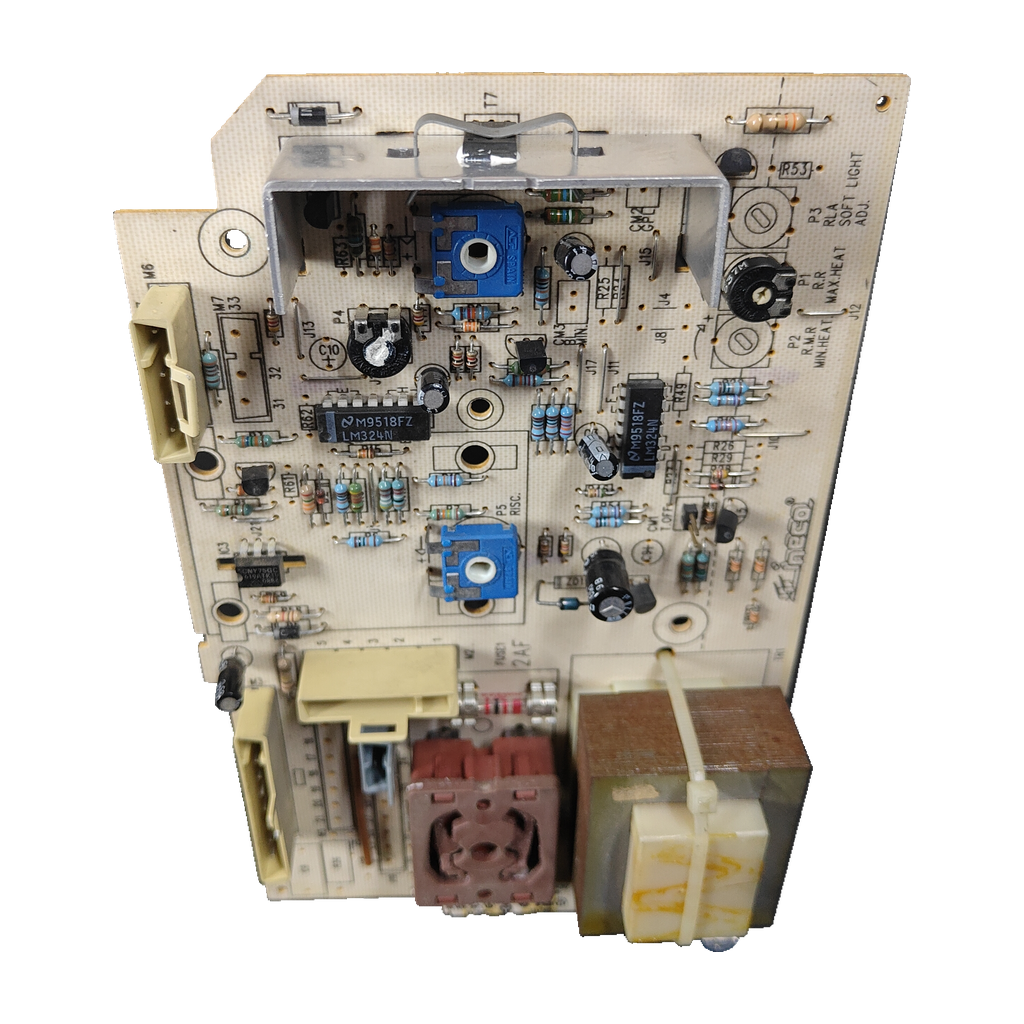

Placa electrónica IC08 · R8353 · PCB C.07001 (INECO S.r.l.) para Manaut Minute 20/20: vista 2

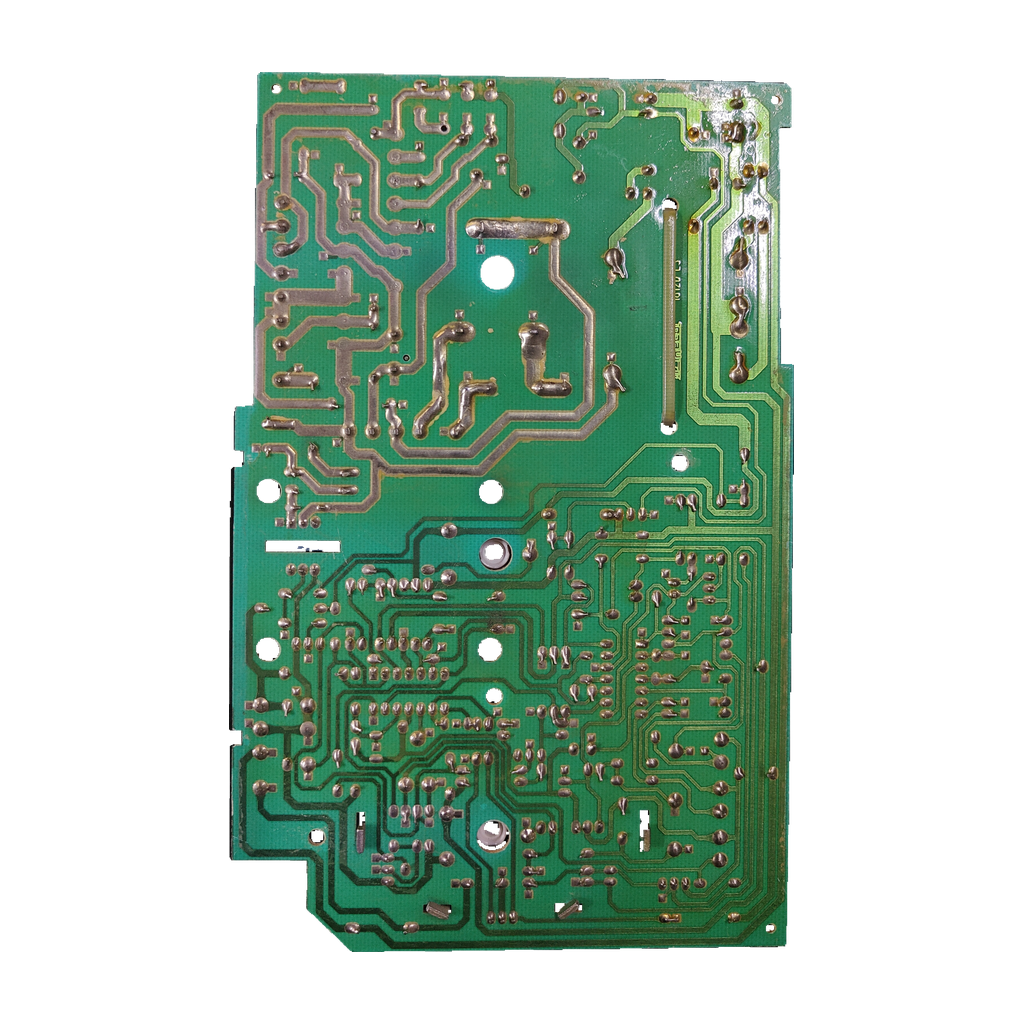

Placa electrónica IC08 · R8353 · PCB C.07001 (INECO S.r.l.) para Manaut Minute 20/20: vista 3

INECO S.r.l.Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

InecoReferencia verificada

Placa electrónica IC08 · R8353 · PCB C.07001 (INECO S.r.l.) para Manaut Minute 20/20

Referencia BerettaR8353

La IC08 R8353 (PCB C.07001, INECO S.r.l.) es la placa electrónica que nuestro taller ha confirmado para la Manaut Minute 20/20. Tiendas italianas la listan también para la Beretta Mynute 20/20, por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

IC08 · R8353
PCB C.07001
Fusible FUSE1 2AF
Marca: INECO S.r.l.

Todos los códigos de esta unidad4

Referencia Beretta: R8353
Código del circuito: C.07001
Modelo: IC08
SKU Ecoklima: PLC338

El 4364221 aparece junto a R8353 en dos tiendas, pero otra lo lista como pieza distinta: no lo damos por equivalente.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Las tiendas italianas la clasifican como placa de modulación («scheda modulazione»; Ricambipercaldaie, Compressma). En su serigrafía constan los ajustes MAX.HEAT, MIN.HEAT y SOFT LIGHT ADJ.

Compruébalo en tu placa

Busca en tu placa el modelo IC08, la referencia R8353 y el código de circuito C.07001. El fusible FUSE1 va marcado 2AF.
Compara IC08 y R8353. No uses como referencia los códigos de los chips (LM324N, LM358N, M9518FZ) ni el SIEMENS del relé.
No la confundas con la IC08 Riello 4364221 (Residence 24 K y 28 K): es otro código y no consta que sean intercambiables.
Mira en la placa de características que tu caldera es una Manaut Minute 20/20, la que nuestro taller ha confirmado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

R8353	Referencia de recambio Beretta; la citan 6 fichas de tiendas italianas (al menos 4 orígenes)
IC08	Modelo de la placa («scheda IC08»)
C.07001	Código del circuito impreso (PCB); también escrito C07001
8353	R8353 sin la R: así la registra también Compressma

No la confundas con

4364221Placa IC08 de Riello para Residence 24 K y 28 K · Otro código; una tienda la lista aparte de la R8353 y no dice que sean intercambiables
LM324N · LM358N · M9518FZCircuitos integrados de la placa · Son marcajes de chips, no la referencia de la placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Minute 20/20Confirmada por nuestro taller

Por confirmarPor confirmar

Beretta Mynute 20/201 origen firme: Ricambipercaldaie y TermoGo (mismo listado). Compressma repite el título y su descripción dice Riello (2 con Compressma)
Beretta Mynute 20/20 CAP1 origen firme: Ricambipercaldaie y TermoGo (mismo listado). Compressma repite el título y su descripción dice Riello (2 con Compressma)
Beretta Mynute 20/20 ESI1 origen: Faustoricambi · R8353
Beretta Mynute 20/20 MTN y 20/20 CAP MTN1 origen: Tecno Frasca · R8353
Beretta Mynute Residence Vecchia 20K1 origen: Arbobari · R8353

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Modelo indicado

MANAUT: MINUTE 20/20

Los catálogos comerciales consultados también asocian IC08/R8353 con Beretta Mynute 20/20 y 20/20 CAP, pero no vinculan esos listados al marcado PCB C.07001. Por eso no se añaden como compatibilidades de esta unidad.

Identificación y componentes

Compatibilidad indicada: MANAUT MINUTE 20/20
Fusible FUSE1: 2AF (marcaje literal)
Circuitos integrados transcritos: LM324N; LM358N; LM358P; M9518FZ
LM324N · función de familia: Amplificador operacional cuádruple (datasheet Texas Instruments)
LM358N / LM358P · función de familia: Amplificador operacional dual (datasheet Texas Instruments); se conservan ambos sufijos transcritos
Subcomponente U3 · CNY75GC: Optoacoplador LED infrarrojo/fototransistor, DIP-6 400 mil; CTR 160–320 % bajo IF=10 mA y VCE=5 V
Relé/subcomponente: Marcaje SIEMENS; referencia completa no identificada
Leyendas de ajuste: P1 MAX.HEAT; P2 MIN.HEAT; P3 SOFT-LIGHT ADJ.; P5 RISC.; P6 SAN.
Serigrafía de ajustes: R.R MAX.HEAT; R.M.R MIN.HEAT; R.L.A SOFT LIGHT ADJ.; RISC.; SAN.
Alcance de las leyendas: Son marcajes; no se publica un procedimiento ni valores de ajuste sin el esquema/manual de esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible FUSE1 · 2AF

La placa lleva el fusible FUSE1 marcado 2AF: comprueba su estado antes de dar la placa por mala.

Compara modelo y referencia

Fíjate en IC08 y R8353, no en los códigos de los chips.

Monta con un técnico

Que la monte un técnico cualificado y que compruebe el funcionamiento con el manual de la caldera.

Preguntas frecuentes

11 preguntas

¿Cómo identifico esta placa y qué indica cada código?

Busca IC08 (modelo) y R8353 (referencia de recambio Beretta; Ricambipercaldaie y TermoGo la listan como «ricambio originale») y el código de circuito C.07001, que puede leerse también C07001. Ninguna fuente externa cita el C.07001: consta en la etiqueta y lo confirma nuestro taller. LM324N, LM358N o M9518FZ son chips, no la placa.

¿Sirve para mi Manaut Minute 20/20?

Sí. Nuestro taller ha confirmado esta placa IC08 R8353 para la Manaut Minute 20/20. Ninguna fuente externa abierta nombra la marca Manaut: las tiendas italianas escriben Beretta Mynute 20/20. Compara igualmente IC08 y R8353 con tu placa.

¿Sirve para una Beretta Mynute 20/20, 20/20 CAP o 20/20 ESI?

Está por confirmar. Ricambipercaldaie y TermoGo (mismo listado) la dan para la Mynute 20/20 y la 20/20 CAP; Compressma lo repite en el título de su ficha, pero su descripción cita Riello. Faustoricambi la da para la 20/20 ESI; Tecno Frasca, para las 20/20 MTN. Ninguna llega a 3 orígenes independientes. Compara IC08 y R8353 o llámanos al 919 931 595; también puedes enviarnos desde Contacto una foto de la etiqueta y de la placa de características.

¿El 4364221 de Riello es la misma placa que la R8353?

No lo sabemos. Tecno Frasca y Arbobari citan R8353 y 4364221 juntos (Arbobari lo llama «Codice Riello 4364221»), pero Ricambipercaldaie lista una IC08 con el 4364221 como ficha aparte para Riello Residence 24 K y 28 K y no dice que sean intercambiables. Compara el código impreso en tu placa.

¿Qué ajustes lleva la placa y con qué valores se regulan?

En la placa constan las leyendas P1 MAX.HEAT, P2 MIN.HEAT, P3 SOFT-LIGHT ADJ., P5 RISC. y P6 SAN. Son solo marcajes: no publicamos valores ni procedimiento porque no hemos encontrado el esquema ni el manual de esta placa. Que los revise un técnico con la documentación de la caldera.

¿Está descatalogada la IC08 R8353?

Ricambipercaldaie y TermoGo, que comparten listado, la marcan «fuori produzione», es decir, fuera de producción. Si la tuya falla, compara IC08 y R8353 antes de buscar otra.

¿Quién debe montarla?

Un técnico cualificado. Tras montarla hay que comprobar el funcionamiento y los ajustes con el manual de la caldera.

¿Qué códigos identifican esta placa?

El modelo declarado es IC08; R8353 es la referencia comercial indicada y C.07001 el marcado de PCB. PLC338 es el SKU interno.

¿Para qué caldera aparece indicada?

MANAUT MINUTE 20/20. Se conservan los modelos exactamente como figuran en el inventario.

¿Qué indican LM324, LM358 y CNY75GC?

Los datasheets de fabricante identifican LM324 como amplificador operacional cuádruple, LM358 como dual y CNY75GC como optoacoplador. Estas funciones son de los componentes, no una BOM de la placa.

¿Los ajustes P1–P6 incluyen valores de calibración?

La transcripción da leyendas como MAX.HEAT, MIN.HEAT, SOFT-LIGHT ADJ., RISC. y SAN.; no incluye rangos ni procedimiento de ajuste.

Cómo hemos verificado esta ficha

INECO S.r.l. IC08

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

R8353 = scheda IC08 Beretta: la unen al menos 4 orígenes independientes. Para la Mynute 20/20 hay 1 origen firme (2 con Compressma). No consta si el 4364221 de Riello es equivalente. Ninguna fuente cita C.07001 ni INECO, que constan en la etiqueta.

Fuentes consultadas

Ricambipercaldaie: ficha de la scheda IC08 R8353 para Beretta Mynute 20/20 y 20/20 CAPR8353 e IC08; Mynute 20/20 (640353) y 20/20 CAP (640483); fuori produzione
Faustoricambi: scheda elettronica IC08 R8353 para Mynute 20/20 ESIR8353 como código del fabricante; Mynute 20/20 ESI
Compressma: scheda IC08 R8353 para Mynute 20/20 y 20/20 CAPCódigos R8353 y 8353; scheda modulazione IC08
Tecno Frasca: scheda IC08 R8353 Beretta con 4364221 RielloR8353 e IC08; Mynute 20/20 MTN; cita 4364221 Riello
Arbobari: scheda IC08 R8353 para Mynute Residence Vecchia 20KR8353 e IC08; Codice Riello 4364221
TermoGo: scheda IC08 R8353 para Mynute 20/20 y 20/20 CAPMismo listado que Ricambipercaldaie; fuori produzione

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de INECO, Beretta ni Manaut; las marcas se citan para indicar compatibilidad.
