Placa electrónica SIT 0585104_13 · PCB 7530197_01 para Manaut Myto Condens 24: Pieza e identificador ampliado

Placa electrónica SIT 0585104_13 · PCB 7530197_01 para Manaut Myto Condens 24: vista 2

Placa electrónica SIT 0585104_13 · PCB 7530197_01 para Manaut Myto Condens 24: vista 3

SITFotos de esta unidad

1 / 3

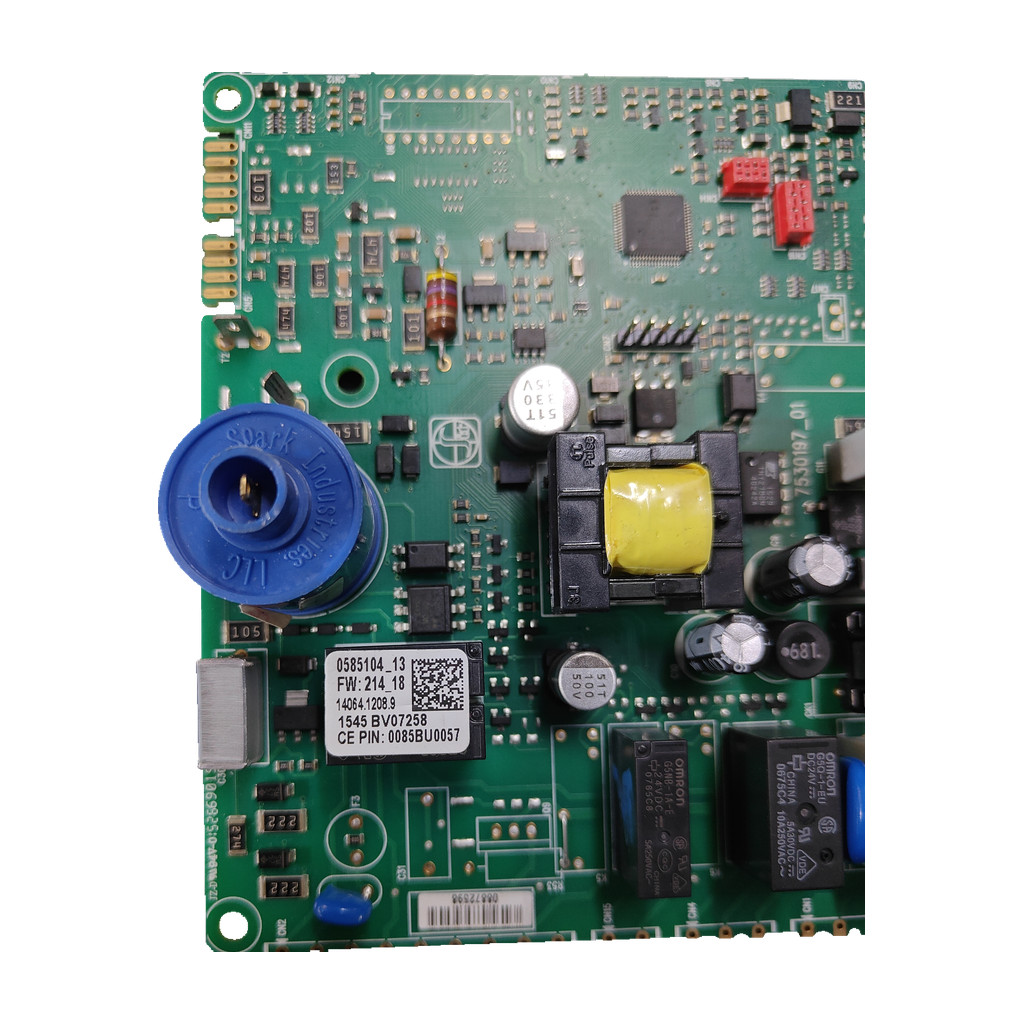

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SITCompatibilidad confirmada

Placa electrónica SIT 0585104_13 · PCB 7530197_01 para Manaut Myto Condens 24

Referencia Biasi / ManautBI2035100

La 0585104_13 es una placa electrónica de control SIT (PCB 7530197_01), confirmada por nuestro taller para la Manaut Myto Condens 24. Las tiendas dan BI2035100 para la SIT 0585104, sin el sufijo _13 de esta unidad. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Placa SIT 0585104_13
PCB 7530197_01
BI2035100 según tiendas
Myto Condens 24 (taller)

Todos los códigos de esta unidad4

Referencia Biasi / Manaut: BI2035100
Código del circuito: 7530197_01
Código de la etiqueta: 0585104_13
SKU Ecoklima: PLC340

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es el control electrónico central de la caldera: gobierna sus funciones a partir de termostatos, interruptores y sensores. Se sospecha de ella si la caldera deja de responder, da errores o se reinicia.

Compruébalo en tu placa

Busca en la etiqueta de la placa el código SIT 0585104_13 y, en el circuito impreso, el 7530197_01.
Compara la referencia: las tiendas dan BI2035100 y 0585104 como la misma pieza; los despieces oficiales listan BI2035 100 en el cuadro de mandos, sin nombrar esta placa.
Mira el sufijo: una tienda cita «0585104 15» y ninguna el 13; esta unidad es la _13 (firmware 214_18).
Comprueba el modelo en la placa de características: solo la Myto Condens 24 está confirmada por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si encaja.

Códigos de esta pieza

0585104_13	Código SIT de esta placa (sufijo _13)
7530197_01	Código del circuito impreso (PCB)
BI2035100	Figura como BI2035 100 en el cuadro de mandos de los despieces de Biasi M260 y Manaut Myto Condens INOX; ninguno nombra esta placa. Seis tiendas la unen a la SIT 0585104.
14064.1208.9	Marcado de la etiqueta; Antonelli lo cita en la placa «0585104 15»
1545 BV07258	Marcado adicional de la etiqueta
0085BU0057	CE PIN impreso en la etiqueta
08872598	Código marcado en la placa
2521TU03187	Kit SIT de la placa, según una tienda
006872582	Código Bongioanni de la misma pieza, según Antonelli

No la confundas con

0585104 15Placa SIT con sufijo 15 y firmware FW.214 20, según Antonelli · Esta unidad lleva el sufijo _13 y firmware 214_18; no consta si son intercambiables

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

MANAUT MYTO CONDES 24Confirmada por nuestro taller
Manaut Myto Condens 24 (registrada como «Myto Condes 24»)Confirmada por nuestro taller · también en climatizacioniberica.es, e-recambios.com y repuestoscalefaccion.com

Por confirmarPor confirmar

Savio Biasi M1607 tiendas (BI2035100); ninguna cita el sufijo _13
Savio Biasi M260Despiece oficial de Biasi y al menos 8 tiendas; ninguna cita el sufijo _13
Manaut Myto Condens INOX 24 y 352 tiendas (climatizacioniberica.es, e-recambios.com) más tienda.icgcalderas.com (posible mismo grupo que climatizacioniberica.es, no verificado); catálogo de Manaut: solo BI2035 100 en el cuadro de mandos, tabla de modelos no leída
Manaut Myto Condens 353 tiendas (BI2035100, en listas «24/35») y tienda.icgcalderas.com, quizá del mismo grupo que climatizacioniberica.es (no verificado)
Biasi M261 y M2623 tiendas: antonelli-ricambi.com, tecnofrasca.it, ricambipercaldaie.it
Biasi Inovia, Activ A y Advance Plus3 tiendas británicas (BI2035100); Activ A, también e-recambios.com
Biasi T260A1 fuente: antonelli-ricambi.com. ricambipercaldaie.it da T260 en el título; una lectura de su lista incluye T260A, sin confirmar.
Biasi Eiliadens E, Evodens E, Inovia IN E y Rinnova IN E1 fuente clara: antonelli-ricambi.com. ricambipercaldaie.it los lista en una lectura, con control de matrícula, sin confirmar.
Biasi Activ A Plus y Rinnova Cond X 25S1 fuente cada una (hssspares.co.uk, icgcalderas)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Firmware de la placa: 214_18
Marcados adicionales de la etiqueta: 14064.1208.9; 1545 BV07258
Relé montado en la placa: G5NB-1A-E; bobina: 24 VDC; contacto: 5 A 250 VAC~
Microcontrolador de la placa: PIC24FJ256GA106
Marcado del condensador: 511 / 330 / 35 V

Datos de nuestro inventario

Subcomponente condensador: marcado 511 / 330 / 35 V
Código marcado: 214_18; 14064.1208.9; 1545 BV07258; 08872598

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera deja de responder, no enciende, se reinicia o da errores erráticos en pantalla.

climatizacioniberica.es cita que deja de responder, da errores erráticos o se reinicia; electrotodo.uk, que no enciende o no responde (averías de tienda).

Antes de cambiar la placa

Lo que revisa el técnico

Relés y pistas

Busca relés pegados, marcas de calor o pistas quemadas. La placa monta un relé G5NB-1A-E (bobina 24 VDC).

Monta con un técnico

Que la monte un técnico cualificado: controla un aparato de gas y trabaja con tensión de red.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa SIT 0585104_13?

Busca en la etiqueta el código 0585104_13 y, en el circuito, el 7530197_01. Esta unidad lleva además 14064.1208.9, 1545 BV07258 y 0085BU0057.

¿Sirve para mi Manaut Myto Condens 24?

Sí: nuestro taller la ha confirmado para la Manaut Myto Condens 24. Tres tiendas (climatizacioniberica.es, e-recambios.com y repuestoscalefaccion.com) la listan con BI2035100, y una cuarta (tienda.icgcalderas.com) por confirmar; ninguna cita el sufijo _13. Para otro modelo, llama al 919 931 595.

¿Sirve para una Myto Condens INOX 24, INOX 35 o 35?

No están confirmadas por nuestro taller. INOX 24 y 35: 2 tiendas con BI2035100 y una tercera por confirmar (tienda.icgcalderas.com); Myto Condens 35: 3 tiendas más esa misma. El catálogo oficial de Manaut (INOX) lista BI2035 100 en el cuadro de mandos, sin nombrar la pieza. Envíanos desde Contacto una foto de la etiqueta o llama al 919 931 595.

¿Qué relación hay entre 0585104, 7530197_01 y BI2035100?

0585104 es el código SIT de la placa y 7530197_01 el de su circuito impreso. BI2035100 es la referencia de recambio que dan seis tiendas junto a la SIT 0585104; los despieces de Biasi y Manaut listan BI2035 100 en el cuadro de mandos, sin nombrar la pieza.

¿Es igual la 0585104_13 que la 0585104 15?

No lo sabemos. Antonelli describe una placa 0585104 15 (FW.214 20, 14064.1208.9); esta unidad es la 0585104_13 (214_18) y también lleva 14064.1208.9. Ninguna fuente dice si son intercambiables; si el sufijo no coincide, consúltanos.

¿Qué otras calderas llevan esta placa?

Según tiendas y despieces, BI2035100 aparece también para Biasi M160 (7 fuentes), M260 (despiece oficial de Biasi y al menos 8 tiendas), M261 y M262 (3), Inovia, Activ A y Advance Plus (3 tiendas británicas). Todos por confirmar: ninguna cita el sufijo _13.

¿Qué síntomas apuntan a esta placa y quién debe cambiarla?

climatizacioniberica.es cita que deja de responder, da errores erráticos o se reinicia; electrotodo.uk, que no enciende o no responde. Son averías de tienda, no de una tabla oficial. Que la monte un técnico cualificado (aparato de gas).

Cómo hemos verificado esta ficha

SIT 0585104_13

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Seis tiendas unen la SIT 0585104 con BI2035100 y dos despieces oficiales listan BI2035 100 sin nombrar la pieza, pero ninguna cita el sufijo _13: Antonelli da «0585104 15» y la etiqueta dice 0585104_13.

Fuentes consultadas

Catálogo oficial Manaut Myto Condens INOX, ed. 10/2013 (PDF)BI2035 100 en el cuadro de mandos; tabla de modelos ilegible
Catálogo oficial Biasi Inovia Cond, ed. 10/2013 (PDF)BI2035 100 en el cuadro de mandos de M260.2025SM/M; no nombra la pieza
climatizacioniberica.es: placa Myto Condens INOX 24 BI2035100Myto Condens 24, 35 e INOX; síntomas
e-recambios.com: placa BI2035100 ManautMyto Condens 24, 35 e INOX; M160; Activ A
Antonelli Ricambi: scheda SIT 0585104Placa «0585104 15»; kit 2521TU03187
Fausto Ricambi: scheda SIT 0585104 BI2035100Savio Biasi M160 y M260
Tecno Frasca: scheda SIT 0585104 BI2035100Biasi M160, M260, M261 y M262
Direct Heating Spares: UCP BI2035100MPN 0585104; Activ A, Advance Plus, Inovia

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de SIT, Manaut ni Biasi; las marcas se citan para indicar compatibilidad.
