Placa electrónica S.I.T. Controls BIC-328 · PCB 35532 para Fagor FC 24/24 N: Pieza e identificador ampliado

Placa electrónica S.I.T. Controls BIC-328 · PCB 35532 para Fagor FC 24/24 N: vista 2

Placa electrónica S.I.T. Controls BIC-328 · PCB 35532 para Fagor FC 24/24 N: vista 3

S.I.T. Controls B.V.Fotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SITCompatibilidad confirmada

Placa electrónica S.I.T. Controls BIC-328 · PCB 35532 para Fagor FC 24/24 N

Código del circuito35532

La BIC-328 (PCB 35532, Art.Nr. 125546 AC) es una placa de control de S.I.T. Controls que nuestro taller ha confirmado para la Fagor FC 24/24 N. Las tiendas la llaman «control unit» o «Feuerungsautomat». Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Modelo BIC-328 · PCB 35532
Art.Nr. 125546 AC
230 V · 50 Hz · fusible 2 AT
Firmware F2.1

Todos los códigos de esta unidad3

Código del circuito: 35532
Código de la etiqueta: BIC-328
SKU Ecoklima: PLC313

Las fuentes no coinciden en el número de la BIC 328: 116422 (Platinum, Heiz24), 125546 AC y 75546 AC (un anuncio), 7225198 y 7631145 (una tienda cada uno). La etiqueta de nuestra unidad lleva 125546 AC. Compara el Art.Nr. de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la electrónica de control de la caldera: dos fuentes alemanas la venden como «Feuerungsautomat» (automático de quemador) y otra como «control unit». Antes de sospechar de ella, comprueba alimentación, fusible y conexiones.

Compruébalo en tu placa

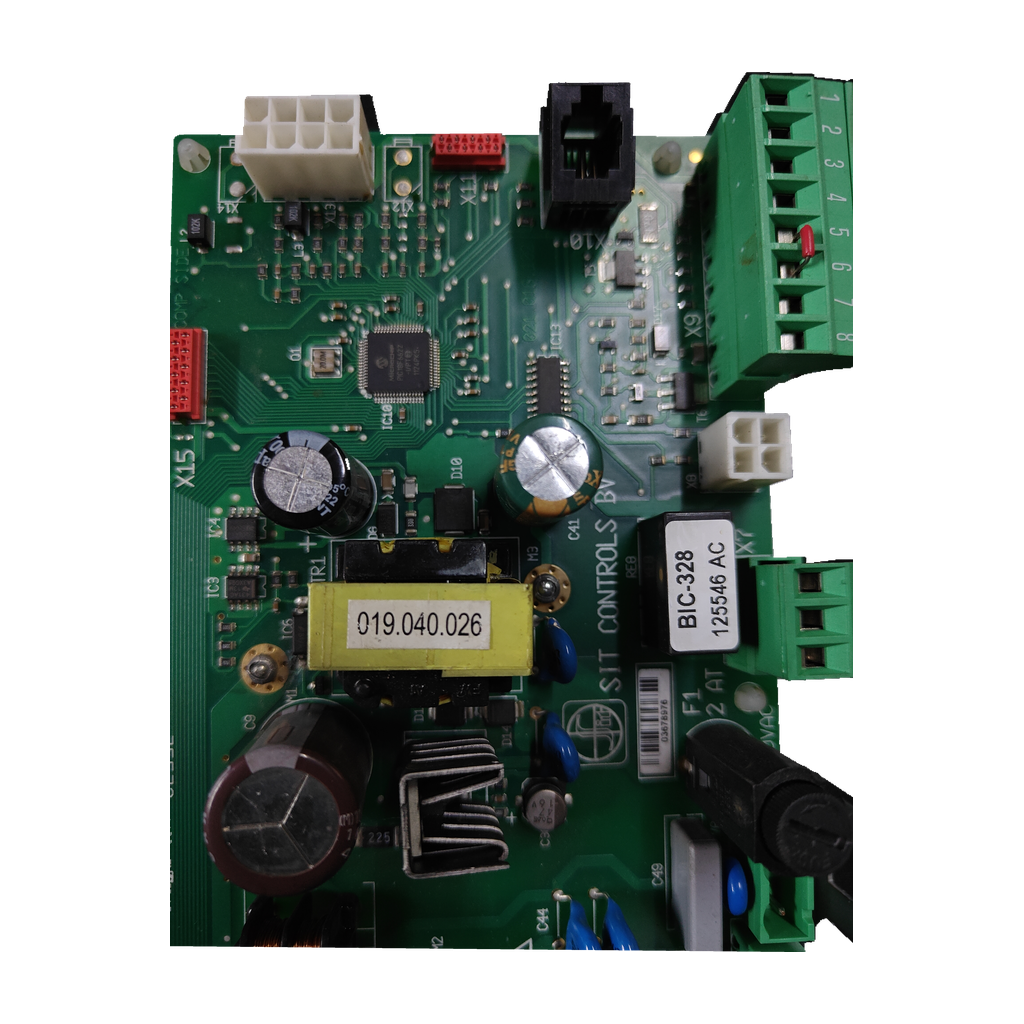

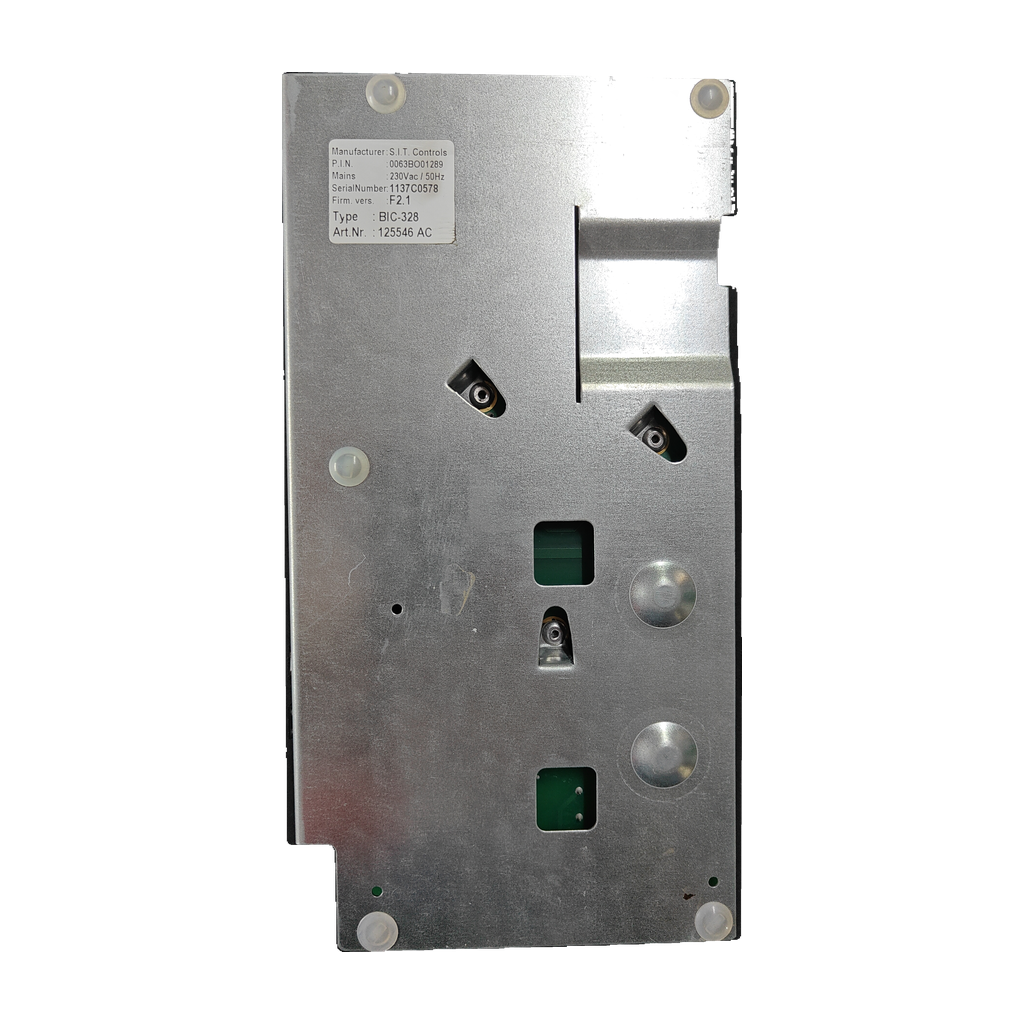

Busca el modelo BIC-328 y el código de circuito 35532 en tu placa. Nuestra unidad lleva el Art.Nr. 125546 AC y el P.I.N. 0063B001289 en la etiqueta.
Compara el firmware (F2.1), el fusible F1 (2 AT) y el transformador montado, marcado 019.040.026.
Compara los relés OMRON: G5Q-1-EU, G5NB-1A-E (5 A a 250 V CA), G2RL-1-E (24 V CC) y G5LE-1-E (12 V CC).
No te fíes solo del nombre BIC-328: las tiendas dan números distintos (116422, 7225198, 7631145) y la venden para otras calderas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos si sigue disponible.

Códigos de esta pieza

BIC-328	Modelo S.I.T. Controls de la placa (también «BIC 328»)
35532	Código del circuito impreso (PCB 35532)
125546 AC	Art.Nr. de la etiqueta; un anuncio lo une a la BIC 328
0063B001289	P.I.N. de la etiqueta
116422	Art. no. en Platinum; «BIC-328 116422» en Heiz24
7225198	Código Remeha que waterheatingspares.co.uk une a «BIC328»
7631145	Circuito «BIC 328» De Dietrich MCR/MCX (electrostandard)
9CRE00270	Código de reteimprese.it para su Tata Lady «bic 328»; ricambiclimacaldaie.it lo llama «MOD. S100289»
019.040.026	Marcado del transformador montado
03678976	Número impreso bajo el código de barras
PLC313	Referencia interna de nuestro almacén

No la confundas con

S100289Placa que según Wolf la Remeha BIC 328 sustituye en la Avanta Plus · Wolf dice que la BIC 328 sustituye esta placa en la Avanta Plus. Pero ricambiclimacaldaie.it llama S100289 a la placa Tata 9CRE00270, que reteimprese.it vende como BIC 328: compara el código de tu placa antes de descartarla.
S100068 / 7602252 / S103127Placas que la BIC 328 sustituye en la De Dietrich MCR · Son códigos de la placa anterior, no de esta BIC-328.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Fagor FC 24/24 NConfirmada por nuestro taller

Por confirmarPor confirmar

Remeha Avanta Plus y Avanta Plus Combi1 origen: Wolf Online Shop (Remeha BIC 328)
Paradigma ModuStar S, ModuStar C y ModuVario Aqua1 origen: area54.it (Bic 328)
Tata Lady 24/28 C, Lady 30/34 C y Lady 24 S2 orígenes: area54.it y reteimprese.it (BIC 328)
De Dietrich MCR 24/28 MI1 origen: area54.it (Installabile su De Dietrich MCR 24/28 MI). electrostandard da la serie MCR/MCX 24/22/35, sin nombrar el 24/28 MI

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos según las fuentes

Alimentación: 230 V · 50 HzKleinanzeigen
Firmware: F2.1Kleinanzeigen
Peso: 0,5 kgPlatinum y Heiz24
Fabricante: S.I.T. Controls (Sit Group)Platinum y Heiz24

Marcados de esta unidad

Número de serie: 1137C0578
Alimentación de la placa: 230 V CA / 50 Hz
Fusible F1: 2 AT
Relé montado: OMRON G5Q-1-EU; bobina: 24 V CC; OMRON G5NB-1A-E; bobina: 24 V CC; contacto: 5 A a 250 V CA; OMRON G2RL-1-E; bobina: 24 V CC; OMRON G5LE-1-E; bobina: 12 V CC
Placa: alimentación 230 Vac / 50 Hz · tipo/modelo BIC-328
Transformador/subcomponente montado: marcado 019.040.026
Relé/subcomponente OMRON G5NB-1A-E: bobina 24 VDC; contacto 5 A 250 VAC
Relés/subcomponentes: OMRON G2RL-1-E 24 VDC; OMRON G5LE-1-E 12 VDC
bobina de reles visibles: DC24V

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1 de 2 AT

Mira si el fusible F1 de tu placa está fundido y es de 2 AT. Si lo está, un técnico debe buscar la causa antes de montar otra placa.

Monta con un técnico

La placa trabaja a 230 V: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

El modelo BIC-328 y el código de circuito 35532 van marcados en la placa. La etiqueta de nuestra unidad lleva además el Art.Nr. 125546 AC, el P.I.N. 0063B001289, el firmware F2.1 y 03678976 bajo el código de barras. Compara también el fusible F1 (2 AT) y los relés OMRON.

¿Sirve para mi Fagor FC 24/24 N?

Sí. Nuestro taller ha confirmado esta placa BIC-328 para la Fagor FC 24/24 N. Antes de montarla, compara el Art.Nr. 125546 AC y el circuito 35532 con los de tu placa, o envíanos desde Contacto una foto de la etiqueta y de la placa de características de tu caldera (919 931 595).

¿Qué otras calderas llevan una BIC-328?

Las tiendas la citan para Tata Lady 24 S, 24/28 C y 30/34 C (area54.it y reteimprese.it), De Dietrich MCR 24/28 MI (area54.it; electrostandard solo da la serie MCR/MCX 24/22/35), Remeha Avanta Plus (Wolf Online Shop) y Paradigma ModuStar y ModuVario Aqua (area54.it). Ninguna llega a 3 orígenes.

¿Qué diferencia hay entre 125546 AC, 116422, 7225198 y 7631145?

125546 AC es el Art.Nr. de nuestra etiqueta; un anuncio de Kleinanzeigen lo une a la BIC 328 (en su descripción escribe 75546 AC). Platinum da el Art. no. 116422 y Heiz24 lo escribe como tipo. waterheatingspares.co.uk une 7225198 a BIC328 y electrostandard une 7631145 a BIC 328. Ninguna fuente aclara si son versiones distintas.

¿Qué significan BIC-328, 35532 y 0063B001289?

BIC-328 es el modelo S.I.T. de la placa; las tiendas la llaman «circuit board», «control unit» o «Feuerungsautomat» (automático de quemador). 35532 es el código del circuito impreso. 0063B001289 es el P.I.N. de la etiqueta: ninguna fuente lo explica.

¿Qué placas antiguas sustituye la BIC 328 en otras calderas?

Wolf Online Shop dice que la Remeha BIC 328 sustituye la placa S100289 en la Avanta Plus; ricambiclimacaldaie.it la asigna también a una placa Tata (9CRE00270) que reteimprese.it vende como BIC 328. Compara el código de tu placa. Para la De Dietrich MCR, area54.it da S100068 y 7602252, y electrostandard da 7602252 y S103127: son códigos de la placa anterior, no de esta BIC-328.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja a 230 V. Antes de montarla, compara fusible F1, relés y conectores con los de tu placa.

Cómo hemos verificado esta ficha

S.I.T. Controls B.V. BIC-328

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

8 orígenes citan la BIC 328 como placa de control. Discrepancias: números 116422, 125546 AC, 75546 AC, 7225198 y 7631145; fabricante S.I.T. o E.L.T.; S100289, que Wolf da como sustituida por la BIC 328, es la Tata 9CRE00270 según ricambiclimacaldaie.it, vendida como BIC 328 por reteimprese.it.

Fuentes consultadas

Kleinanzeigen: anuncio Remeha BIC 328 con Art.Nr. 125546 ACUne 125546 AC con BIC 328, F2.1 y 230 V · 50 Hz; anuncio reservado y borrado; fabricante E.L.T. Controls
Platinum International: ficha de la S.I.T. Controls BIC-328Circuit board S.I.T. Controls, Art. no. 116422, 0,5 kg
Heiz24: ficha de la Sit Group BIC-328 116422Control unit BIC-328 116422, fabricante S.I.T.
Wolf Online Shop: Remeha Feuerungsautomat BIC 328Para Remeha Avanta Plus y Plus Combi; sustituye la S100289
Electrostandard: circuito 7631145 BIC 328 De Dietrich MCR/MCXUne 7631145 con BIC 328; sustituye 7602252 y S103127
Rete Imprese: scheda Tata Lady BIC 328BIC 328 para Tata Lady 24S, 24/28C y 30/34C; código 9CRE00270; vendedor distinto de area54.it
area54.it: Apparecchiatura elettronica BIC 328Paradigma ModuStar y ModuVario Aqua y Tata Lady; otra ficha: De Dietrich MCR 24/28 MI
Water Heating Spares: Remeha 7225198 BIC328 Control BoardUne 7225198 con BIC328 en el título; no nombra caldera

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de S.I.T. Controls, Fagor, Remeha, Paradigma, Tata ni De Dietrich; las marcas se citan para indicar compatibilidad.
