Placa electrónica SIT 0585107_04 · PCB 7530317_00G para Biasi Rinnova Condens M260: Pieza e identificador ampliado

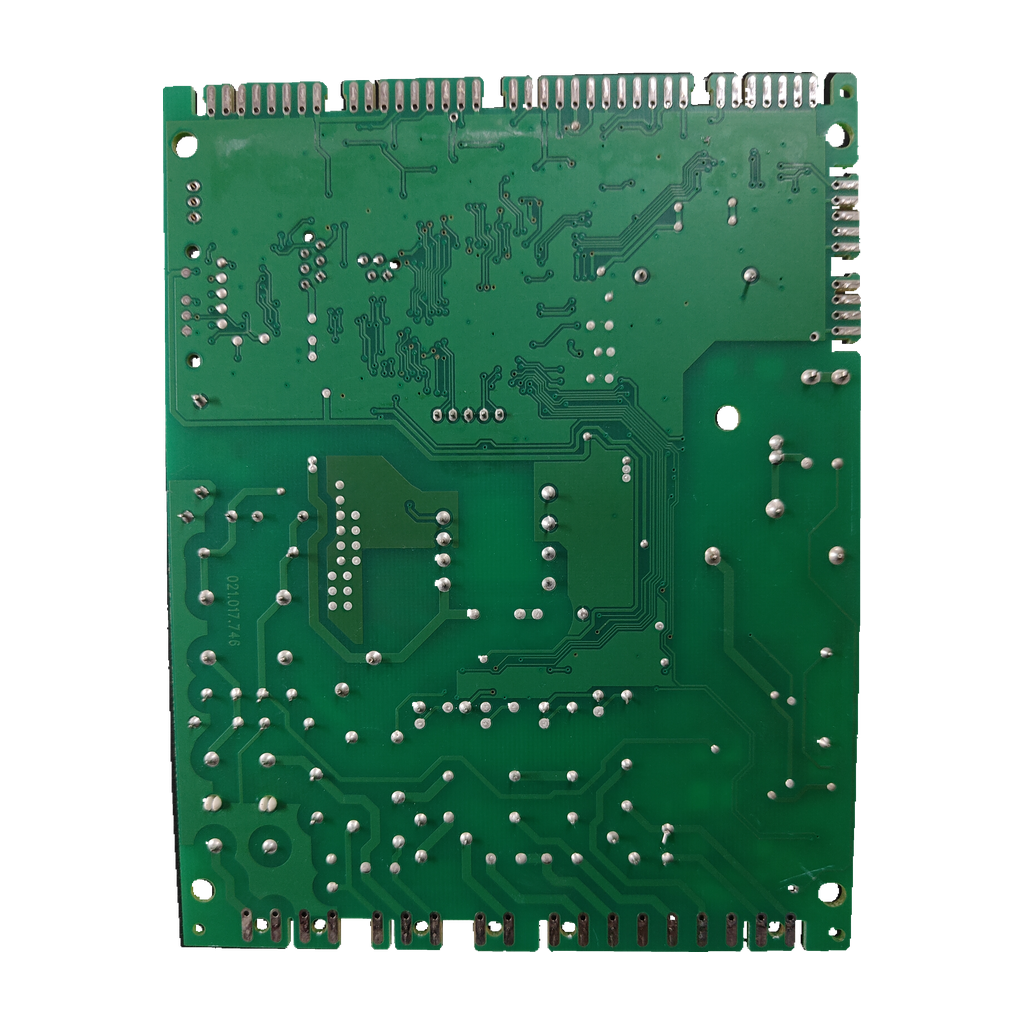

Placa electrónica SIT 0585107_04 · PCB 7530317_00G para Biasi Rinnova Condens M260: vista 2

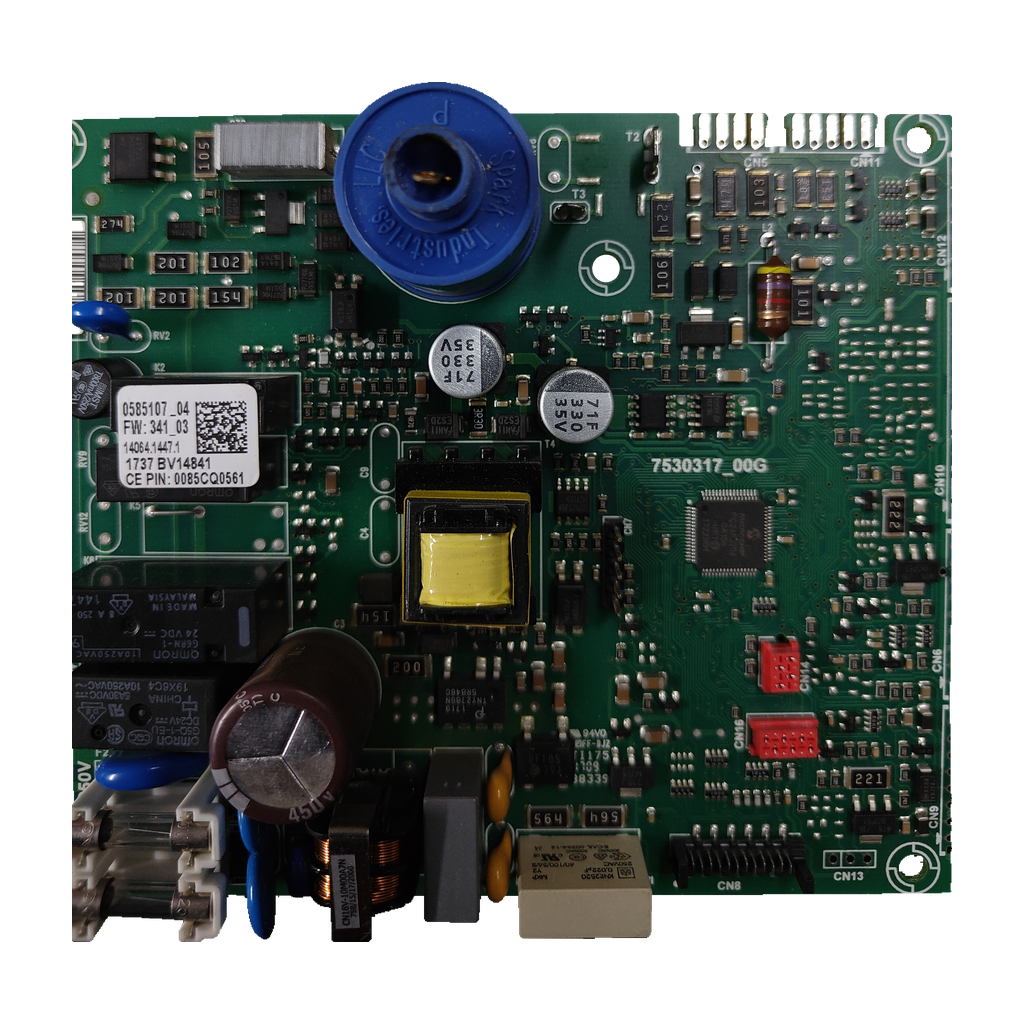

Placa electrónica SIT 0585107_04 · PCB 7530317_00G para Biasi Rinnova Condens M260: vista 3
SITFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

SITReferencia verificada

Placa electrónica SIT 0585107_04 · PCB 7530317_00G para Biasi Rinnova Condens M260

Referencia BiasiBI2035100

Placa electrónica SIT 0585107_04 (circuito 7530317_00G) para la Biasi Rinnova Condens M260, confirmada por nuestro taller. Referencia Biasi BI2035100, verificada también para Biasi M160. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • SIT 0585107_04
  • Circuito 7530317_00G
  • Ref. Biasi BI2035100
Todos los códigos de esta unidad4
Referencia Biasi
BI2035100
Código del circuito
7530317_00G
Código de la etiqueta
0585107_04
SKU Ecoklima
PLC282

Ninguna página abierta cita 0585107_04 ni 7530317_00G: compara el marcado de tu placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica fabricada por SIT, marcada 0585107_04, que nuestro taller ha confirmado para la caldera Biasi Rinnova Condens M260. Antes de darla por mala, revisa fusibles y conexiones.

Compruébalo en tu placa
  1. Localiza en tu placa la designación 0585107_04 (SIT) y el código de circuito 7530317_00G.
  2. Compara también FW:341_03 y 14064.1447.1. Si tu placa lleva otra versión (por ejemplo FW.214), no la damos por equivalente sin comprobarlo.
  3. No te guíes solo por BI2035100 o BI2445100: el catálogo de Biasi limita BI2035 100 con códigos de validez y una tienda pide control de matrícula.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te decimos si está disponible.
Códigos de esta pieza
0585107_04Designación marcada en la placa (SIT)
7530317_00GCódigo del circuito impreso (PCB)
BI2035100Referencia Biasi de nuestro taller; en el catálogo de Biasi (M260.2025SM/M): BI2035 100, sin nombre de pieza
0585104Modelo de nuestro taller; 4 tiendas italianas lo venden con BI2035100
006872582Mismo recambio para Bongioanni según una tienda italiana
No la confundas con
  • BI2445100Placa de control Biasi de las Advance 25C a 35C (tienda británica). BI2445 es también una tabla del cuadro de mandos de las M260 · No demostrado: una tienda italiana la liga con un listado «SIT 0585107 originale» (0585107_11) no verificado; ninguna página abierta la une con 0585107_04

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Biasi Rinnova Condens M260Confirmada por nuestro taller
  • Biasi M1606 tiendas por BI2035100
Por confirmarPor confirmar
  • Biasi M260.2025 SM (sin /M)4 tiendas, 2 orígenes: Climatización Ibérica y Remle; Repuestos Calefacción y electrotodo.uk repiten los modelos de Remle
  • Manaut Myto Condens InoxMismas 4 tiendas, 2 orígenes (Climatización Ibérica y Remle); ICG Calderas, sin independencia comprobada
  • Biasi M260.2025 SM/M (Rinnova Cond X 25S)2 orígenes: catálogo de Biasi (BI2195, hasta N002461216) e ICG Calderas (M260.2025 Sm/M)
  • Biasi M260.3035 SM/M1 origen: catálogo de Biasi (misma tabla BI2195 que la 2025 SM/M)
  • Manaut Myto Condens 24/352 orígenes: Climatización Ibérica y Repuestos Calefacción; ICG Calderas, sin independencia comprobada
  • Biasi M260 SM/T y SV/T (1616, 2025, 3035) · M261 · M262 · T260A2 orígenes: dos tiendas italianas con lista de modelos
  • Biasi Activ A 12OV a 25OV · Advance Plus ERP 16S a 35C · Inovia 16S y 25C1 origen: tienda británica (BI2035100)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Catálogo de Biasi M260.2025SM/M
BI2035 100 en la tabla BI2195 del cuadro de mandos, válida hasta N002461216Lista Biasi 02/2017

Identificación y códigos del repuesto

Código marcado
FW:341_03; 14064.1447.1; 1737 BV14841
Código marcado
CE PIN0085CQ0561

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de proteccion
2 x FUSE250V; no calibre de corriente demostrado

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Fusibles subcomp.
2 x 250 V
Relé subcomp.
G6RN-1; bobina 24 VDC; contacto 10 A 250 VAC
Condensador subcomp.
450 V · 330 μF 35 V · 470 μF 35 V
Aplicación indicada en inventario
RINNOVA CONDENS M260
Código marcado
7530317_00G; FW:341_03; 14064.1447.1; 1737 BV14841

Antes de cambiar la placa

Lo que revisa el técnico
Fusibles de 250 V

Serigrafía 2 × FUSE250V; el calibre de corriente no está demostrado.

Monta con un técnico

Recomendamos que la monte un técnico cualificado; Biasi remite a un centro de servicio autorizado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

La designación marcada es 0585107_04 (SIT) y el circuito impreso lleva 7530317_00G. También figuran FW:341_03, 14064.1447.1, 1737 BV14841 y CE PIN0085CQ0561.

¿Sirve para mi Biasi Rinnova Condens M260?

Sí: nuestro taller la ha confirmado para la Rinnova Condens M260. Además, el catálogo de Biasi pone BI2035 100 en el cuadro de mandos de las M260.2025SM/M y M260.3035SM/M (tabla BI2195, hasta N002461216), sin nombrar la pieza. Cuatro tiendas la dan para la M260.2025 SM (sin /M), pero solo con 2 orígenes claros.

¿Qué relación tiene con 0585104 y BI2035100?

Nuestro taller indica el modelo 0585104 y la referencia Biasi BI2035100. Cuatro tiendas italianas venden la «scheda SIT 0585104» con BI2035100 para M160 y M260; ninguna cita 0585107_04. Una da para la 0585104 los marcados FW.214 y 14064.1208.9; esta unidad lleva FW:341_03 y 14064.1447.1.

¿Qué otras calderas llevan BI2035100?

Con 3 o más fuentes: Biasi M160 (6 tiendas). Con 1 o 2: M260.2025 SM (sin /M) y Myto Condens Inox (2 orígenes claros cada una), M260.2025 SM/M (catálogo de Biasi e ICG), M260.3035 SM/M, Myto Condens 24/35, M260 SM/T y SV/T, M261, M262, T260A, y Activ A, Advance Plus ERP e Inovia.

¿Es la misma placa que BI2445100?

No está demostrado. En la lista de Biasi 02/2017 de las M260.2025SM/M, la tabla BI2195 (con BI2035 100) vale hasta N002461216 y la BI2445 desde N002471216, sin BI2035 100. Una tienda italiana liga BI2445100 con un listado «SIT 0585107 originale» (0585107_11) no verificado; una británica, con las Advance. Compara el marcado 0585107_04.

¿Qué síntomas apuntan a esta placa y qué reviso al montarla?

Climatización Ibérica cita para BI2035100 una caldera que no enciende o no responde al termostato, con códigos de error erráticos; electrotodo.uk, una que no enciende o no responde al control, con fallos intermitentes del sistema electrónico (texto comercial). La serigrafía marca 2 × FUSE250V sin calibre demostrado y hay un relé G6RN-1 (bobina 24 VDC, contacto 10 A 250 VAC). Revisa fusibles y conexiones antes de cambiarla.

¿Puedo montarla yo mismo?

No es recomendable. Biasi remite a un centro de servicio autorizado para sustituir y configurar la placa de control (manual general de la Rinnova Cond, apdo. 9.12). Recomendamos que la monte un técnico cualificado. Si coincide con tu placa, llámanos al 919 931 595.

Cómo hemos verificado esta ficha

SIT 0585107_04

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Solo nuestro taller une 0585107_04 y 7530317_00G con BI2035100 y 0585104; ninguna página abierta los cita. Una tienda da FW.214 para la 0585104 (esta placa, FW:341_03): dato anotado. ICG Calderas no suma para Myto Condens 24/35 ni Inox: su independencia de Climatización Ibérica no está comprobada.
