Placa electrónica MANAUT 0585108_00 · 7530317_00G para Mytocondens Inox 24: Pieza e identificador ampliado

Placa electrónica MANAUT 0585108_00 · 7530317_00G para Mytocondens Inox 24: vista 2

Placa electrónica MANAUT 0585108_00 · 7530317_00G para Mytocondens Inox 24: vista 3

MANAUTFotos de esta unidad

1 / 3

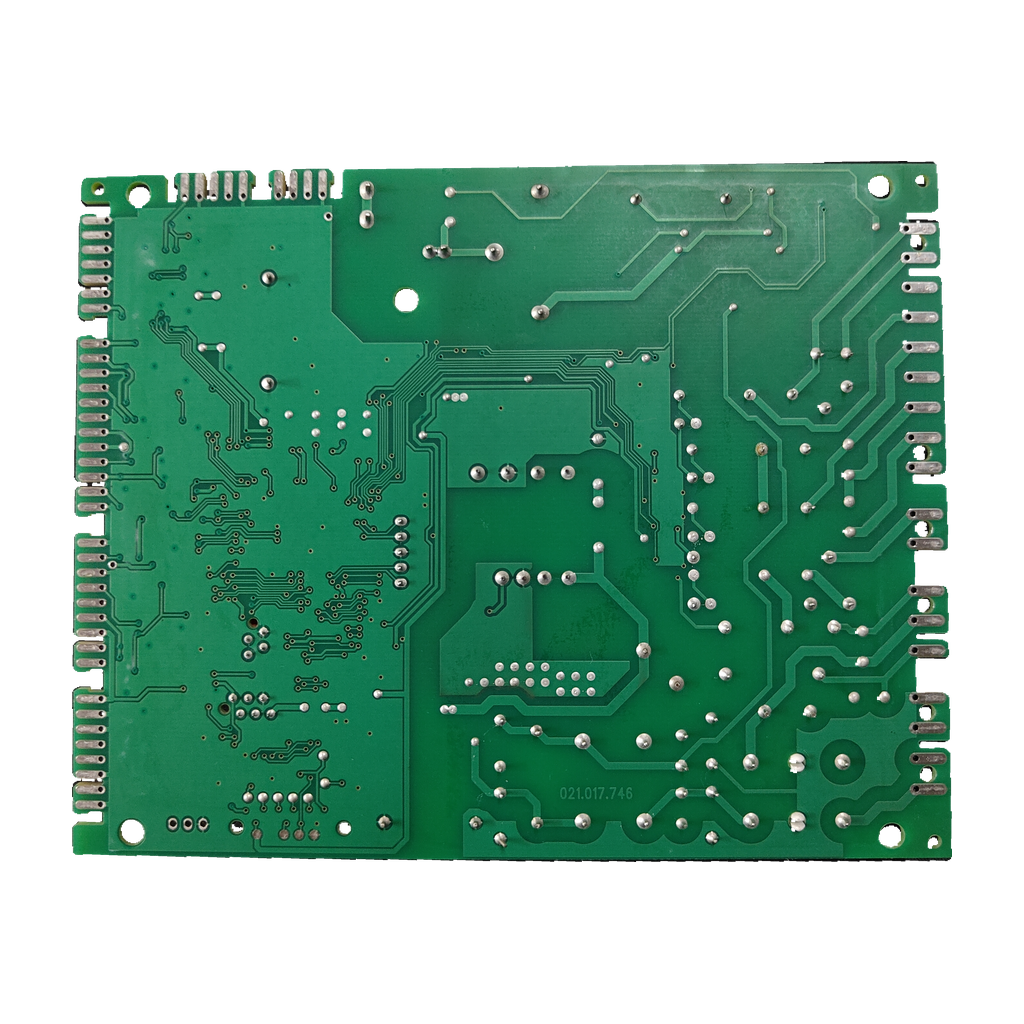

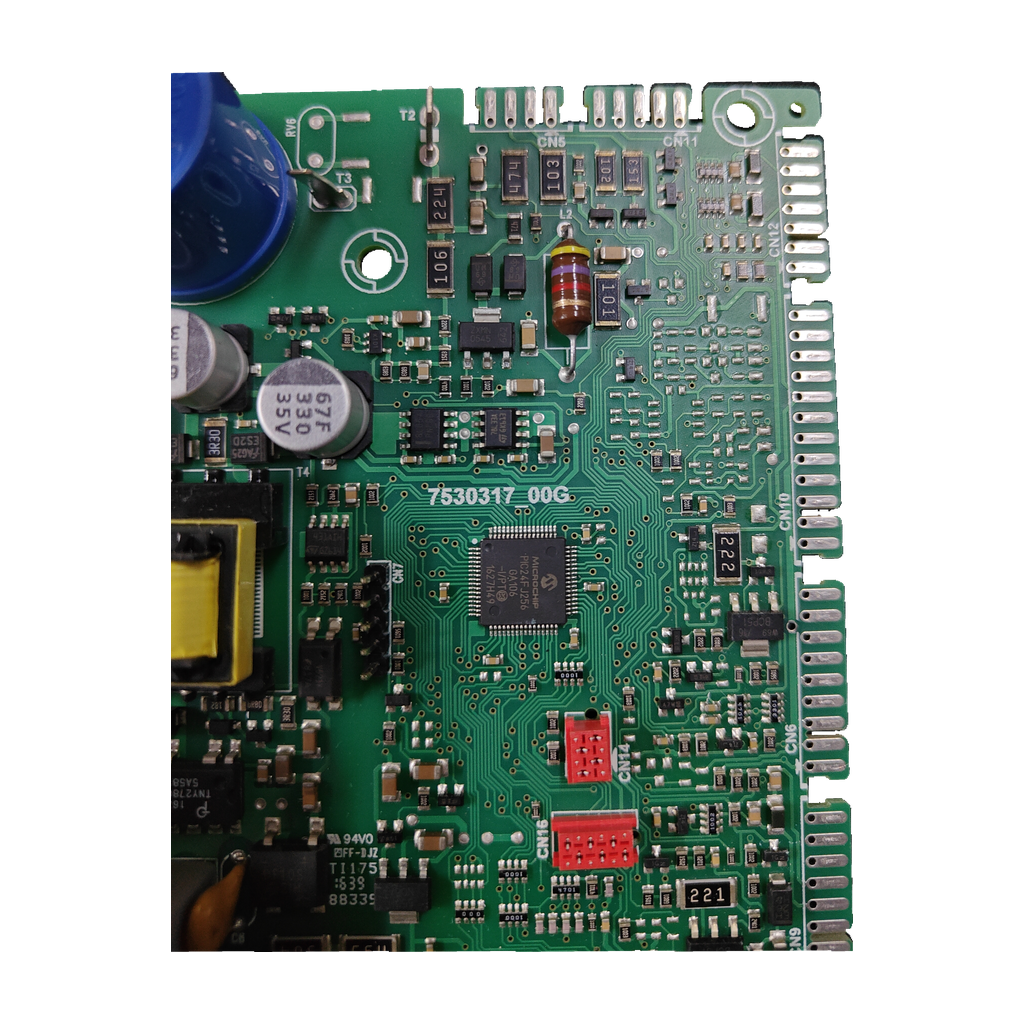

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ManautCompatibilidad confirmada

Placa electrónica MANAUT 0585108_00 · 7530317_00G para Mytocondens Inox 24

Código del circuito7530317_00G

La 0585108_00 (circuito 7530317_00G) es una placa electrónica MANAUT que nuestro taller ha confirmado para la caldera Manaut Mytocondens Inox 24. Monta un microcontrolador Microchip PIC24FJ256GA106 y relés OMRON. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

0585108_00 · 7530317_00G
Manaut Mytocondens Inox 24
Microchip PIC24FJ256GA106
Relés OMRON G6RN-1 y G5NB-1

Todos los códigos de esta unidad3

Código del circuito: 7530317_00G
Código de la etiqueta: 0585108_00
SKU Ecoklima: PLC329

Ni el despiece oficial de Manaut ni ninguna tienda leída citan la 0585108_00 con la Inox 24: la confirma nuestro taller. El despiece oficial lista para la Inox 24 el código BI2035 100 sin nombrar la pieza, y varias tiendas dan la BI2035100 para esa caldera. Compara siempre los códigos marcados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera Manaut Mytocondens Inox 24, según nuestro taller. Esta unidad monta un microcontrolador Microchip PIC24FJ256GA106-I/PT y relés OMRON G6RN-1 y G5NB-1.

Compruébalo en tu placa

Busca en la placa la designación 0585108_00 (también se escribe 0585108-00) y, en el circuito, el código 7530317_00G.
Compara los códigos marcados FW:411_00, 14064.1450.0, 1648 BV21992 y 021.017.746, y la revisión REV B / RV21992.
Fíjate en los sufijos: una tienda italiana da la base 0585108 con _06, FW: 411_06 y 14064.1450.3. No coinciden con los tuyos y ninguna página leída explica la diferencia.
No la confundas con la BI2035100 (código que lista el despiece oficial para la Inox 24/35 y que varias tiendas dan para esa caldera; una tienda italiana la identifica como placa SIT 0585104), con la BI2445100 (Plus 24) ni con el extractor BI1313102.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

Códigos de esta pieza

0585108_00	Designación marcada de la placa; se escribe también 0585108-00
7530317_00G	Código del circuito (PCB); se escribe también 7530317-00G
FW:411_00	Firmware marcado en la pieza (en nuestros datos, también 411.00)
14064.1450.0	Código marcado en la pieza
1648 BV21992	Código marcado en la pieza
021.017.746	Código marcado en la pieza
RV21992	Revisión de la placa: REV B / RV21992
0085CQ0561	CE PIN marcado en la pieza; en nuestros datos figura también como 0085CQ00561
PLC329	SKU de esta pieza en nuestro almacén

No la confundas con

BI2035100El despiece oficial de Manaut lista el código BI2035 100 en el cuadro de mandos de la Myto Condens Inox 24/35, sin nombrar la pieza. Varias tiendas la dan para esa caldera (ref. de tienda 288.90.0151 en Remle y e-recambios). Una tienda italiana la identifica como placa SIT 0585104 para M160/M260. · Otro código: ninguna fuente lo une con la 0585108_00. Nuestro taller ha confirmado la 0585108_00 (circuito 7530317_00G) para la Inox 24. Compara el código marcado.
BI2445103Kit de placa SIT Savio Biasi que una tienda italiana asocia a 0585108 _06 · Otro sufijo (_06) y otras calderas (Savio Biasi). Esta unidad marca _00.
BI2445100Placa que cuatro tiendas dan para la Manaut Myto Condens Plus 24 y la M260V 2025SM · Otra caldera (Plus, no Inox) y otro código: no es la 0585108_00.
BI1313102Extractor ventilador de la Mytocondens Inox 24 según una tienda · Es el ventilador de humos, no la placa.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Manaut Mytocondens Inox 24Confirmada por nuestro taller

No sirve para

Manaut Myto Condens Plus 24Lleva otra placa: BI2445100 (4 tiendas)
Manaut Midas Eco M295Lleva otra placa: BI2225113 (1 tienda)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

F2: Fusible/portafusible marcado250V; calibre de corriente no confirmado

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Microcontrolador montado: Microchip PIC24FJ256GA106-I/PT
Revisión placa: REV B / RV21992
CE PIN: 0085CQ00561
Relé montado OMRON G6RN-1: 24 VDC; 8 A; 250 V~
Relé montado OMRON G5NB-1: 24 VDC; 10 A; 250 VAC
Condensador electrolítico montado: 330 μF; 35 V; marcaje 67F
Marcaje PCB: 94V0
Aplicación indicada en inventario: MYTOCONDENS INOX 24
Código marcado: 14064.1450.0; 1648 BV21992; CE PIN:0085CQ0561

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F2

La placa lleva un fusible o portafusible F2 marcado 250 V; su calibre de corriente no está confirmado. Compruébalo antes de dar la placa por averiada.

Relés y conectores

Compara los relés (OMRON G6RN-1 y G5NB-1) y los conectores con los de tu placa antes de pedirla.

Monta con un técnico

Trabaja con tensión de red y gobierna una caldera de gas: debe montarla un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

La designación marcada es 0585108_00 y el circuito lleva 7530317_00G. Compara también los códigos marcados FW:411_00, 14064.1450.0, 1648 BV21992 y 021.017.746, la revisión REV B / RV21992 y el CE PIN 0085CQ0561. Monta un microcontrolador Microchip PIC24FJ256GA106-I/PT y un condensador de 330 µF y 35 V.

¿Sirve para mi Manaut Mytocondens Inox 24?

Sí. Nuestro taller ha confirmado esta placa para la Manaut Mytocondens Inox 24. Ninguna fuente externa leída cita el código 0585108_00 con esa caldera. El despiece oficial de Manaut para la Myto Condens Inox (edición 10/2013) lista en el cuadro de mandos el BI2035 100 y no nombra la pieza. Compara siempre el código marcado de tu placa con 0585108_00 y 7530317_00G.

¿Por qué hay tiendas que dan la BI2035100 para la Inox 24 si esta placa es la 0585108_00?

El despiece oficial de Manaut lista el código BI2035 100 en el cuadro de mandos de la Myto Condens Inox 24/35, sin nombrar la pieza, y varias tiendas dan la BI2035100 para esa caldera. Una tienda italiana la identifica como placa SIT 0585104 para M160/M260. Esta unidad marca 0585108_00 y nuestro taller la ha confirmado para la Inox 24. Ninguna fuente leída dice si son equivalentes: no las trates como intercambiables sin comparar los códigos.

¿Sirve para la Mytocondens 24, la Inox 35, la Plus 24 o las Savio Biasi?

No tenemos confirmación para esas: nuestro taller la ha confirmado solo para la Inox 24. Para la Myto Condens Plus 24, cuatro tiendas dan otra placa, la BI2445100. Una tienda italiana da la base 0585108 (sufijo _06) para las Savio Biasi Ediliadens, Evodens, Inovia, Top M260 y Rinnova, pero no cita ninguna Mytocondens. Llámanos al 919 931 595 o envíanos desde Contacto una foto de tu placa y comparamos los códigos.

¿Qué diferencia hay entre 0585108_00 y 0585108_06?

Esta unidad marca 0585108_00, FW:411_00 y 14064.1450.0. Una tienda italiana describe una placa con 0585108 _06, FW: 411_06 y 14064.1450.3 (kit Savio Biasi BI2445103). Comparten la base 0585108 y difieren en los sufijos. Ninguna de las páginas leídas explica la diferencia: no las trates como intercambiables sin comparar los códigos.

¿Qué significan 0585108_00, 7530317_00G y los demás códigos?

0585108_00 es la designación marcada de la placa y 7530317_00G el código del circuito (PCB). FW:411_00, 14064.1450.0, 1648 BV21992 y 021.017.746 son otros códigos marcados, y REV B / RV21992 la revisión. Ni el catálogo oficial de Manaut ni las tiendas leídas explican qué designa cada uno, y no equivalen necesariamente a la referencia de un kit.

¿Puedo montarla yo y qué debo revisar antes?

Debe montarla un técnico cualificado: trabaja con tensión de red y gobierna una caldera de gas. Antes de cambiarla, comprueba el fusible F2 (marcado 250 V; su calibre de corriente no está confirmado), los relés OMRON G6RN-1 y G5NB-1 y los conectores, y compáralos con los de tu placa.

Cómo hemos verificado esta ficha

MANAUT 0585108_00

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Placa, códigos y caldera Mytocondens Inox 24 confirmados por nuestro taller. Ni el despiece oficial de Manaut ni las tiendas leídas citan la 0585108_00 con esa caldera: 0 orígenes externos.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Manaut ni de Savio Biasi; las marcas se citan para indicar compatibilidad o distinguir piezas.
