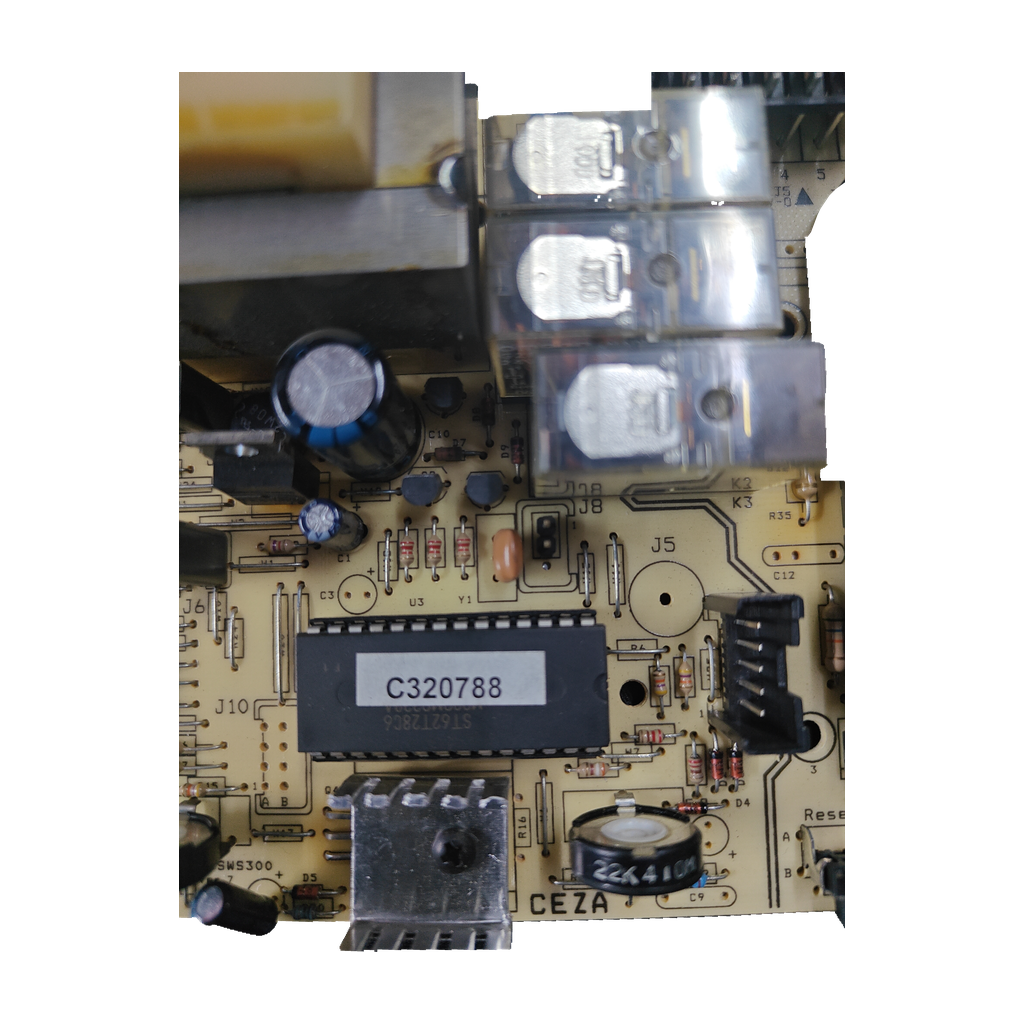

Placa electrónica Manaut CEZA · C320788 para Micon 24 y Minox 24 E: Pieza e identificador ampliado

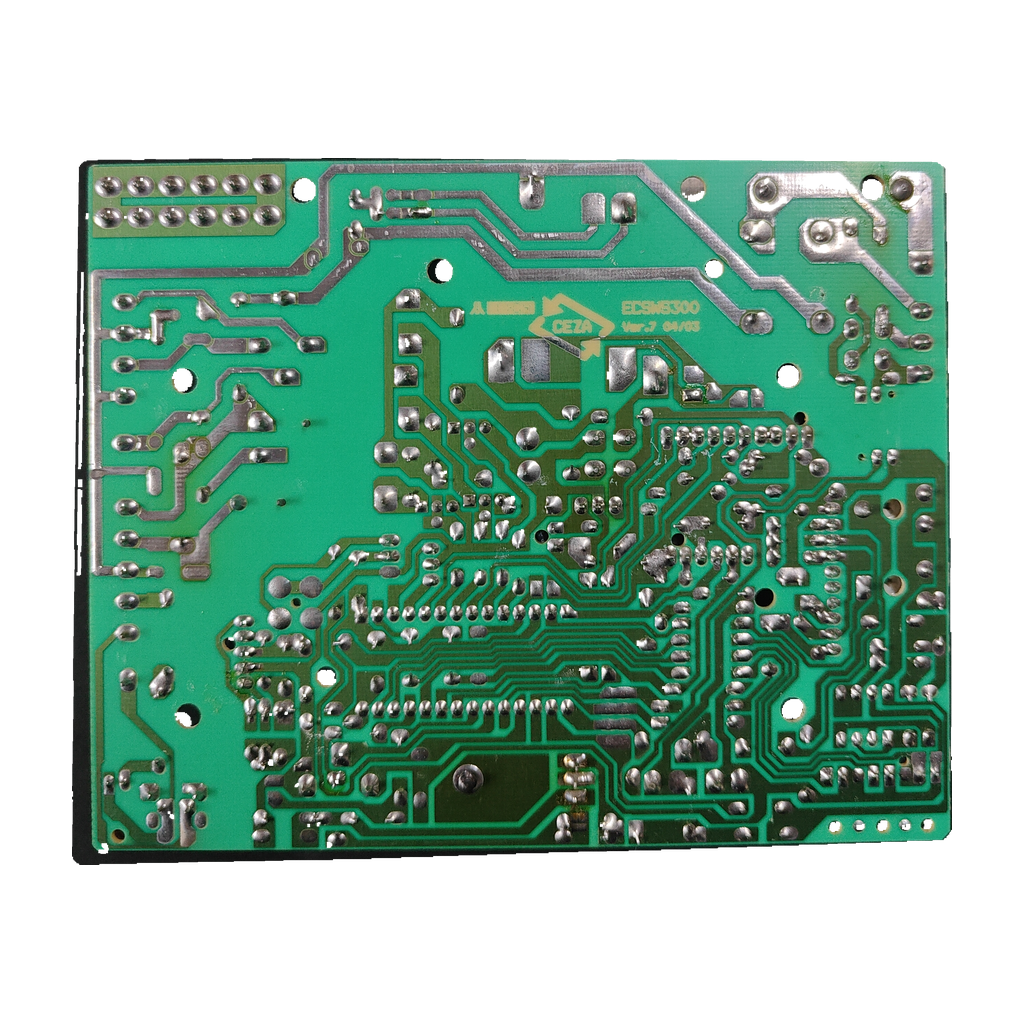

Placa electrónica Manaut CEZA · C320788 para Micon 24 y Minox 24 E: vista 2

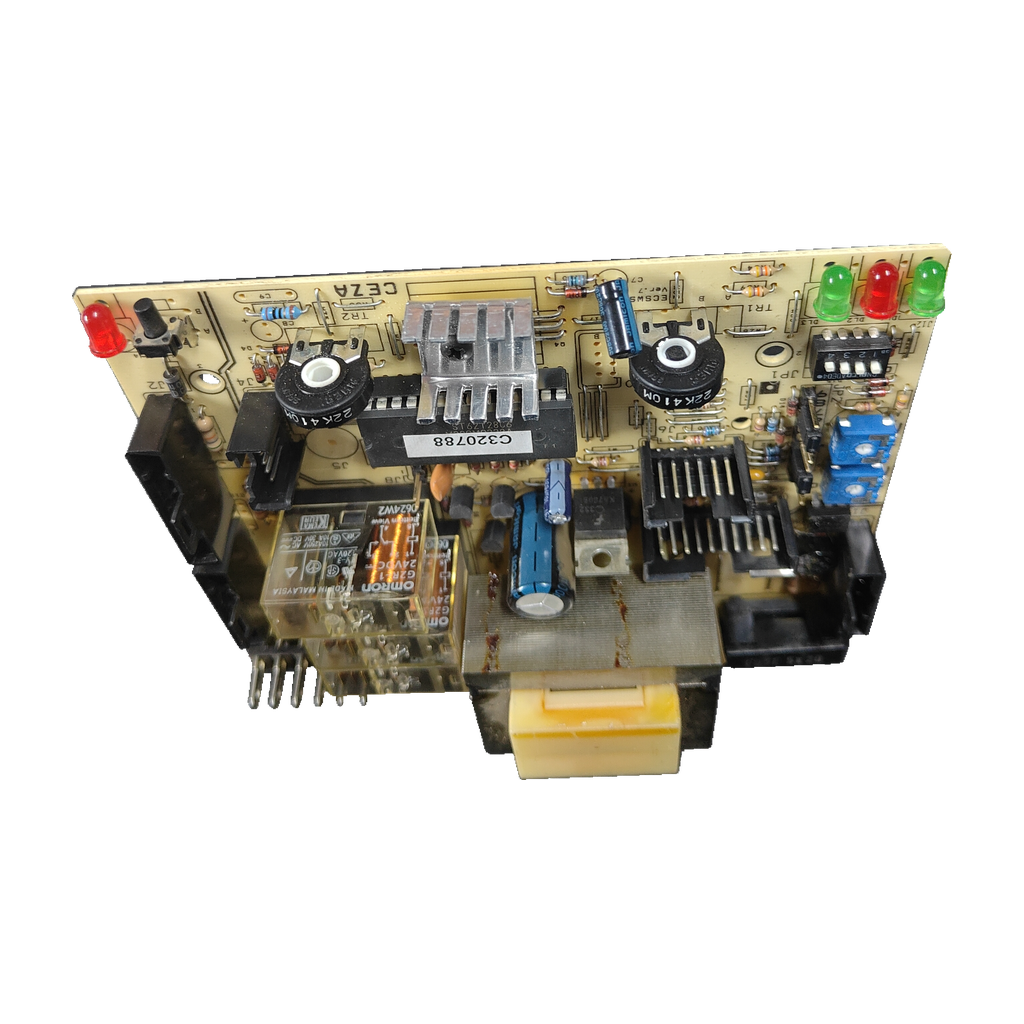

Placa electrónica Manaut CEZA · C320788 para Micon 24 y Minox 24 E: vista 3
Placa electrónica Manaut CEZA · C320788 para Micon 24 y Minox 24 E: vista 4
MANAUTFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ManautCompatibilidad confirmada

Placa electrónica Manaut CEZA · C320788 para Micon 24 y Minox 24 E

Referencia ManautC320788

La C320788 es una placa electrónica Manaut marcada CEZA, con serigrafía Ver. 7 04/03. Nuestro taller la ha confirmado para las Manaut Micon 24 y Minox 24 E. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código C320788 · CEZA
  • Serigrafía Ver. 7 04/03
  • Manaut Micon 24 y Minox 24 E
Todos los códigos de esta unidad2
Referencia Manaut
C320788
SKU Ecoklima
PLC333

El mismo C320788 aparece en fichas de otras marcas (Biasi Ideal en una tienda británica; «Honeywell» en un anuncio). Nuestro taller lo confirma para Manaut.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa (centralita) de la caldera. Según la ficha de una tienda, gestiona el encendido, la modulación de llama y los elementos de seguridad. Se sospecha de ella si la caldera no enciende, no responde por completo al termostato o se reinicia sola.

Compruébalo en tu placa
  1. Busca la pegatina C320788 sobre el circuito integrado de tu placa. Esta unidad lleva además el marcado CEZA y la serigrafía Ver. 7 04/03.
  2. Compara los tres marcados y también los relés y conectores: una tienda avisa de que bajo la misma referencia se han fabricado versiones distintas.
  3. No la confundas con la BI1885101, la BI1305101 o la BI1515107, que otras tiendas dan para la Micon 24E y para varias Minox. Ninguna cita C320788: compara el código impreso.
  4. Comprueba en la placa de características que tu caldera es una Manaut Micon 24 o Minox 24 E.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
C320788Pegatina sobre el circuito integrado y código de la bolsa en esta unidad; «Referencia OEM» según una tienda
CEZACódigo marcado en esta placa; un anuncio de Wallapop lo da como referencia
Ver. 7 04/03Serigrafía del circuito; una tienda británica anota «Version 7» con C320788
Ecsws300Nombre con el que una tienda británica vende la C320788 «Version 7» como placa Biasi Ideal
No la confundas con
  • BI1885101Kit «tarjeta regulación Ceza ST7» que varias tiendas dan para Micon 24E y Minox 3 24E/28E · Otro código: ninguna ficha lo iguala a C320788. Una tienda da C320788 y BI1885101 para la Micon 24 E en fichas distintas
  • BI1305101Placa que Gremiline da para Minox 24E y Micon 24E «hasta 08-2006» · Otro código: su ficha no cita C320788
  • BI1515107Placa que Gremiline da para Minox 24/28 A/E y Micon 24E «hasta 08/2006» · Otro código: su ficha no cita C320788
  • 1175.1«Circuito electrónico CEZA (1175.1) para calderas Manaut», con referencia BI1885101 · Otro código: la ficha no cita C320788

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Manaut Micon 24Confirmada por nuestro taller · también en Wallapop (Micon)
  • Manaut Minox 24 EConfirmada por nuestro taller · también en Climatización Ibérica
Por confirmarPor confirmar
  • Manaut Minox 24 M1 origen: Climatización Ibérica
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fichas externas

Función
Encendido, modulación de llama y seguridadClimatización Ibérica
Versión
Version 7, con el código C320788Tienda británica (Biasi Ideal Ecsws300)

Características y marcados técnicos

Subcomponente fusible
SR20
Marcajes en potenciómetros
22K; 410M

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o deja de responder por completo al termostato de ambiente.

Es uno de los signos de placa averiada que da la ficha de una tienda para esta referencia. Antes de cambiarla, comprueba el fusible.

Códigos de error erráticos en pantalla que no se quitan reiniciando la caldera.

La misma ficha lo cita como señal de placa averiada.

Reinicios espontáneos y constantes durante la calefacción o el agua caliente.

Otro signo que cita esa ficha.

Relés pegados o pistas quemadas u oxidadas en el circuito impreso.

Las pistas quemadas u oxidadas se observan en el circuito impreso; según la ficha, los relés pegados impiden el funcionamiento correcto de los componentes hidráulicos.

Antes de cambiar la placa

Lo que revisa el técnico
Revisa el fusible

Esta unidad marca SR20 en el subcomponente fusible. Antes de dar la placa por mala, comprueba con polímetro que el fusible tiene continuidad.

Compara relés y conectores

Una tienda avisa de que bajo la misma referencia hay versiones distintas: compara su número y posición.

Monta con un técnico

La placa gestiona el encendido, la modulación de llama y los elementos de seguridad, según la ficha de una tienda. Recomendamos que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa C320788?

Esta unidad lleva la pegatina C320788 sobre el circuito integrado, el mismo código en la bolsa, la serigrafía «Ver. 7 04/03» y el marcado CEZA. Una tienda dice que la referencia suele ir serigrafiada en el circuito o en una pegatina del lateral; compara también relés y conectores.

¿Sirve para mi Manaut Micon 24 o Minox 24 E?

Sí. Nuestro taller la ha confirmado para la Micon 24 y la Minox 24 E. Climatización Ibérica también la da para la Minox 24 E y un anuncio de Wallapop cita «C320788 MANAUT MICON». No hemos leído ningún despiece oficial con este código.

¿Y para la Micon 24 E, la Minox 24 M o la Micon 24 M?

Solo la da una tienda (Climatización Ibérica); con un origen no basta. Esa tienda vende para la Micon 24 E también la BI1885101, en otra ficha. Compara el código de tu placa o envíanos desde Contacto una foto de su etiqueta y de la placa de características.

¿Qué significan C320788, CEZA y Ver. 7?

C320788 es la pegatina y el código de la bolsa de esta unidad; una tienda lo llama «Referencia OEM». CEZA es el marcado de la placa; Wallapop lo anota como referencia. Una tienda británica vende la C320788 como «Version 7».

¿Es la misma placa que la BI1885101, la BI1305101 o la CEZA 1175.1?

No consta: ninguna ficha leída las une a C320788. Repuestos SAT y Climatización Ibérica dan la BI1885101 (kit «Ceza ST7» en Repuestos SAT) para Micon 24E y Minox 3 24E/28E/32E. Gremiline da la BI1305101 para Minox 24E y Micon 24E («hasta 08-2006») y la BI1515107 para Minox 24/28 A/E y Micon 24E («hasta 08/2006»). Compara el código impreso en tu placa.

¿Se usa la C320788 en otras marcas, como Biasi?

Una tienda británica la vende como placa Biasi Ideal «Ecsws300 Version 7» y un anuncio de Wallapop la titula «Honeywell». Son datos suyos y no cambian lo confirmado por nuestro taller para Manaut. Si tu caldera es otra, envíanos una foto.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Según la ficha de una tienda: la caldera no enciende o no responde por completo al termostato, errores erráticos en pantalla, reinicios espontáneos, relés pegados o pistas quemadas. La misma ficha dice que la placa gestiona el encendido, la modulación de llama y los elementos de seguridad. Recomendamos que la monte un técnico cualificado.

Cómo hemos verificado esta ficha

MANAUT C320788

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Una tienda y un anuncio unen C320788 con Manaut Micon y Minox. Otra tienda la da como Biasi Ideal, un anuncio la titula Honeywell y varias tiendas dan otros códigos para Micon y Minox 24E. Sin despiece oficial.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Manaut, Biasi ni Ceza; las marcas se citan para indicar compatibilidad.
