Placa electrónica Marelli 12.066.01A · E960496B para Roca RS 20/20

Código del circuitoE960496B

La 12.066.01A (circuito E960496B) es una placa electrónica Marelli con marcaje Roca, confirmada por nuestro taller para la caldera Roca RS 20/20. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

13 LED · DIP de 6 posiciones
Circuito E960496B
Relés 24 VDC y 48 VDC
Fusibles 5x20 (FU1, FU2)

Todos los códigos de esta unidad3

Código del circuito: E960496B
Código de la etiqueta: 12.066.01A
SKU Ecoklima: PLC133

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es una placa electrónica de la caldera: lleva relés, un transformador (TR1), un interruptor DIP de 6 posiciones (SW1) y 13 indicadores LED.

Compruébalo en tu placa

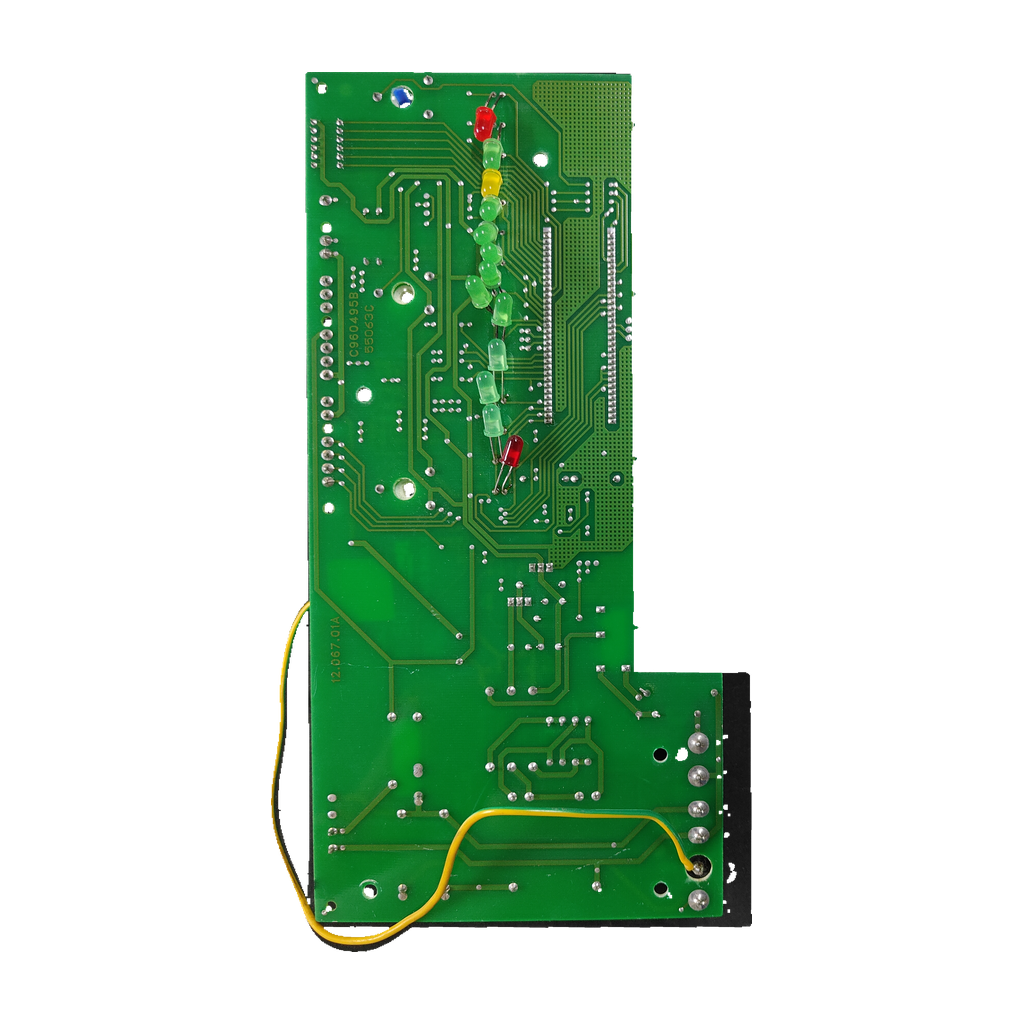

Busca 12.066.01A y E960496B en el frontal de la placa. En el reverso van C960495B, 55063C y 12.067.01A.

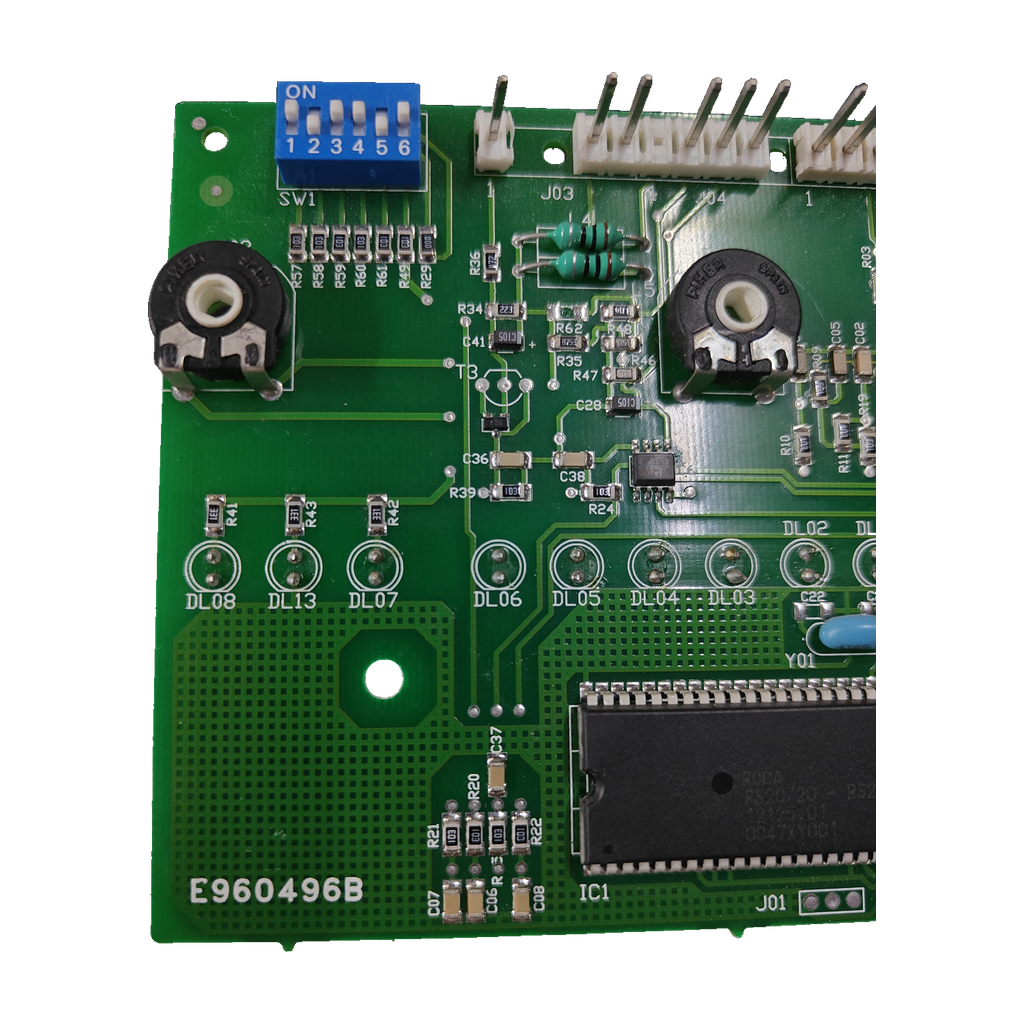

Comprueba que tu placa lleva 13 LED (DL01 a DL13), un DIP de 6 posiciones (SW1) y el marcaje de IC1 «ROCA; RS20/20 - RS20; 12125.01».
Compara los códigos completos, no solo el modelo de caldera: según las fuentes leídas, la serie RS tiene placas distintas por versión (V.00, V.01) y variante (F, con panel numérico).
Para la RS 20/20, siete tiendas anuncian la placa 122123000, que no aparece en la etiqueta de esta unidad; no sabemos si es la misma placa.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

12.066.01A	Designación marcada en el frontal (también escrita 12066.01A)
E960496B	Código del circuito en el frontal
C960495B	Código del circuito en el reverso
55063C	Marcaje en frontal y reverso
12.067.01A	Código marcado en el reverso (también 1206701A)
12125.01	Marcado en IC1 con «ROCA; RS20/20 - RS20»
EVERGREEN	Nombre marcado en el frontal
H1AA024V	Relé RL1 (F&T), bobina 24 VDC
RE030048	Relé RL2 (Schrack), bobina 48 VDC

No la confundas con

122123000Placa Roca que siete tiendas distintas anuncian para la RS 20/20 (tres la dan como V.01) · No aparece en la etiqueta de esta unidad y ninguna fuente leída la une a ella; no sabemos si es la misma placa: compara los códigos
122121140Tarjeta electrónica RS-20 (V.00) de una lista de recambios de la RS-20 SP GN · Es la versión V.00; tres tiendas dan la 122123000 como V.01. En el texto leído (3.869 caracteres de un PDF de 7 páginas) no aparece ningún código de esta unidad
122121410Placa de la RS2020F con panel numérico, según una tienda · Es otra variante de caldera (RS2020F, panel numérico), según una tienda.
E960421Placa Roca para la Victoria 20/20 F, según una tienda · Otro código de circuito (el de esta unidad es E960496B). En la metadescripción leída no aparecen 12.066.01A ni E960496B.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Roca RS 20/20Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

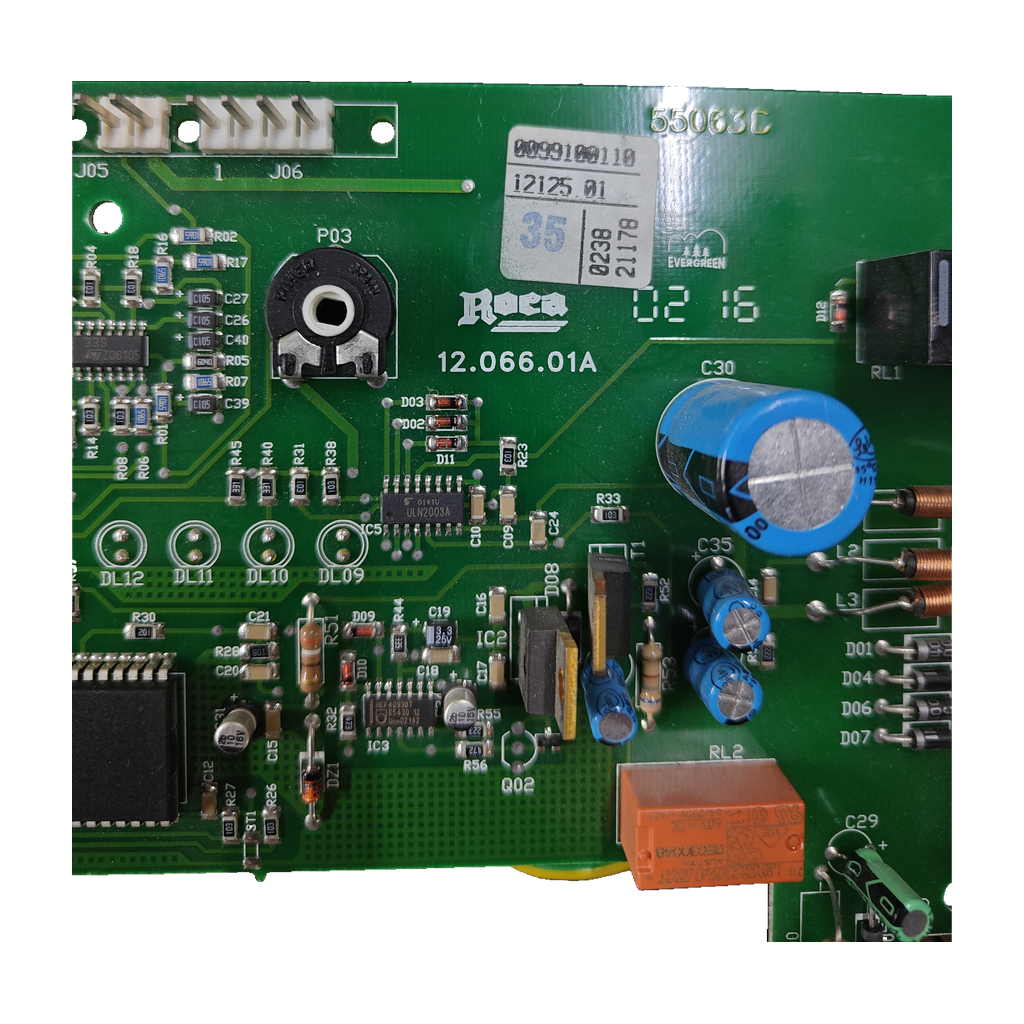

Marcajes frontales: Roca; EVERGREEN; 55063C; 02 16
Marcajes de PCB: E960496B en el frontal; C960495B y 55063C en el reverso
IC1: ROCA; RS20/20 - RS20; 12125.01
Indicadores: 13 LED; posiciones DL01 a DL13
SW1: interruptor DIP de 6 posiciones
Circuitos integrados visibles: ULN2003A; HEF4093BT
Condensador C19: 3,3 µF / 25 V
Relé RL1 F&T H1AA024V: bobina 24 VDC; 10 A 250 VAC; 10 A 30 VDC
Relé RL2 SCHRACK RE030048: bobina 48 VDC
Portafusibles FU1 y FU2: 5x20
Transformador TR1: marca Myrra
Bornes: S3; T2; T1; N; tierra; L1

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles FU1 y FU2

Los portafusibles son de 5x20: comprueba los fusibles de tu placa antes de darla por mala.

Anota el interruptor SW1

Apunta la posición de sus 6 interruptores en tu placa antigua antes de retirarla.

Monta con un técnico

Lleva bornes marcados L1, N y tierra: que la monte un técnico cualificado y con la caldera sin tensión.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa 12.066.01A?

La designación 12.066.01A y el circuito E960496B van marcados en el frontal. En el reverso van C960495B, 55063C y 12.067.01A. Lleva además 13 LED (DL01 a DL13), un DIP de 6 posiciones (SW1) y, en el frontal, los marcajes Roca y EVERGREEN.

¿Sirve para mi Roca RS 20/20?

Sí, nuestro taller la ha confirmado para la Roca RS 20/20. Antes de pedirla, compara los códigos de tu placa con 12.066.01A y E960496B.

¿Qué significan los códigos 12.066.01A, 12.067.01A, E960496B, C960495B y 55063C?

12.066.01A va en el frontal como modelo y referencia; 12.067.01A, en el reverso. E960496B (frontal) y C960495B (reverso) son marcajes del circuito impreso, y 55063C va en ambas caras. La placa es de la marca Marelli y lleva Roca y EVERGREEN en el frontal. Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

¿Es la misma placa que la 122123000 que venden para la RS 20/20?

No lo sabemos. Siete tiendas distintas anuncian para la RS 20/20 la placa Roca 122123000 (tres la dan como V.01; una indica 13 LEDS, como esta unidad, y varias la describen para manómetro analógico). En lo leído ninguna cita 12.066.01A ni E960496B. Envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.

¿Qué otras placas Roca se pueden confundir con esta en la serie RS 20/20?

Otros códigos de la serie: 122121140 (tarjeta RS-20 versión V.00, en una lista de recambios de la RS-20 SP GN), 122121410 (RS2020F con panel numérico, según una tienda) y E960421 (Victoria 20/20 F, según una tienda). En lo leído ninguna cita los códigos de esta unidad, así que no podemos decir que sean equivalentes: compara siempre los códigos completos.

¿Qué componentes lleva y qué reviso antes de cambiarla?

Lleva dos relés (RL1 F&T H1AA024V, bobina 24 VDC, y RL2 Schrack RE030048, bobina 48 VDC), dos portafusibles 5x20 (FU1 y FU2) y los integrados ULN2003A y HEF4093BT. Revisa los fusibles antes de dar la placa por mala.

¿Quién debe montarla?

Un técnico cualificado. La placa tiene bornes marcados L1, N y tierra y el relé RL1 admite 10 A a 250 VAC. Apunta la posición de los 6 interruptores de SW1 antes de desmontar la antigua.

Cómo hemos verificado esta ficha

Marelli 12.066.01A

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Siete tiendas anuncian para la RS 20/20 la placa 122123000, pero ninguna fuente leída cita 12.066.01A ni los demás códigos de la etiqueta. Identidad y compatibilidad: etiqueta de la unidad y confirmación del taller.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Marelli ni de Roca; las marcas se citan para indicar compatibilidad.
