Placa electrónica Protherm PM-02 · 0020197142 para Condens 18/24 MKV: Pieza e identificador ampliado

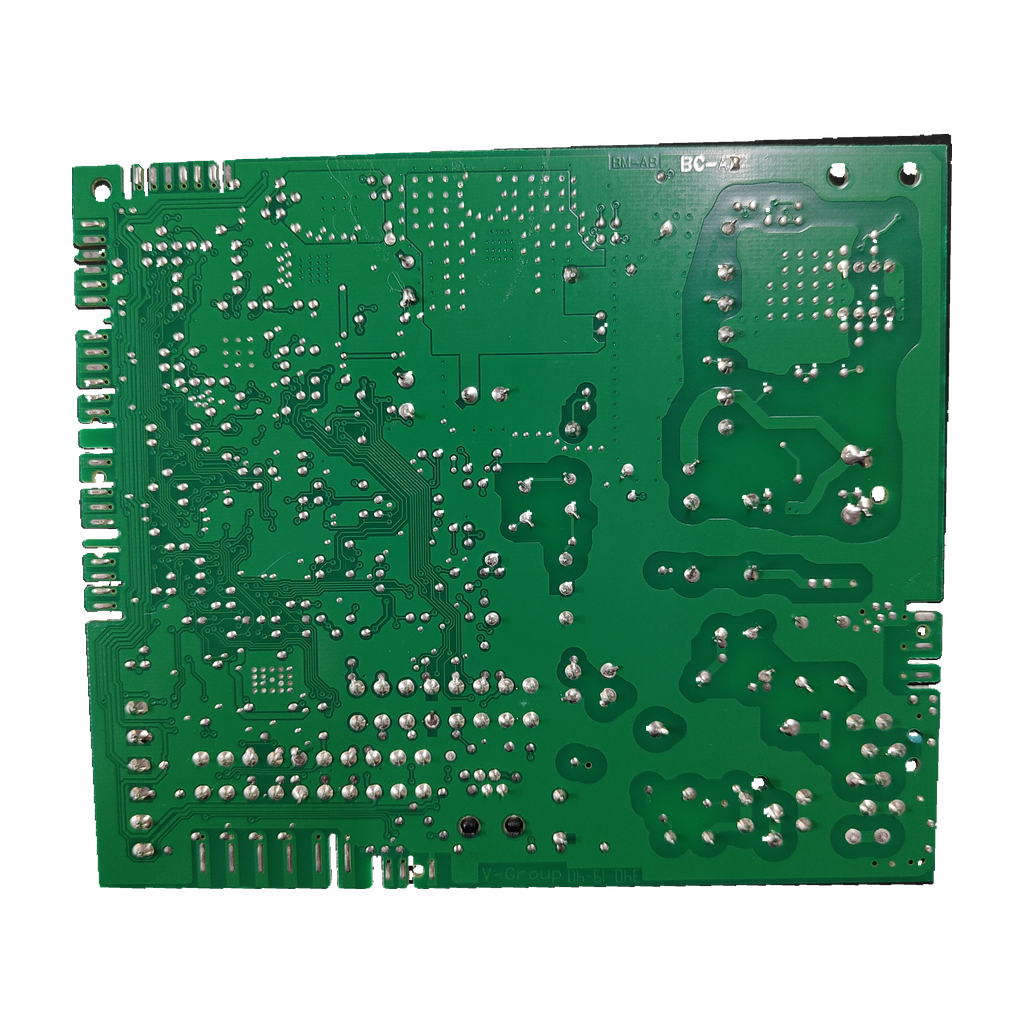

Placa electrónica Protherm PM-02 · 0020197142 para Condens 18/24 MKV: vista 2

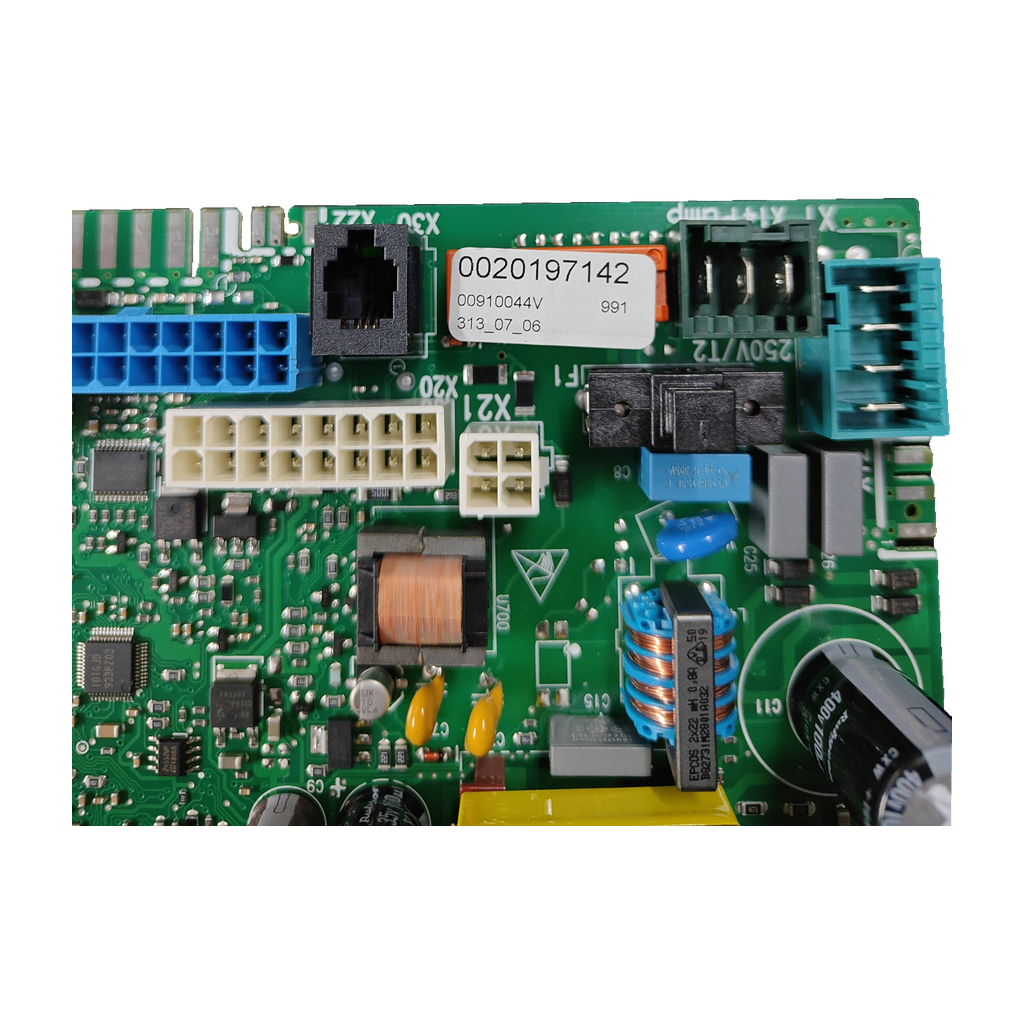

Placa electrónica Protherm PM-02 · 0020197142 para Condens 18/24 MKV: vista 3

ProthermFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ProthermCompatibilidad confirmada

Placa electrónica Protherm PM-02 · 0020197142 para Condens 18/24 MKV

Referencia Protherm0020197142

La 0020197142 es la placa electrónica Protherm PM-02 (etiqueta 00910044V) de la Protherm Condens 18/24 MKV, confirmada por nuestro taller. Varias tiendas la citan también para Protherm Lynx y Gepard Condens y Hermann Saunier Duval Micra 4 y Spazio 4. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. 0020197142
Etiqueta 00910044V
PCB PM-02
Fusible T4A 250 V

Todos los códigos de esta unidad3

Referencia Protherm: 0020197142
Código del circuito: PM-02
SKU Ecoklima: PLC432

Las tiendas citan 0020197142 para placas Protherm (Lynx y Gepard Condens) y Hermann Saunier Duval (con 0010047388 y 0020273088); Openclima, para una Vaillant EcoTec pure VMW 236/7-2 (H-ES), en consulta. Ninguna cita 00910044V, PM-02 ni la Condens 18/24 MKV: compara siempre esos marcados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica de control de la caldera: así la llaman las tiendas que citan 0020197142.

Compruébalo en tu placa

Busca la etiqueta principal de la placa: debe poner 00910044V (hay una segunda con 0091 0044 V) y el circuito lleva serigrafiado PM-02.
Comprueba el marcado «313_07_06; 991», el fusible T4A 250 V y los bornes rotulados B.off, RT y BUS.
No te fíes solo de 0020197142: las tiendas lo usan para placas de Protherm y Hermann Saunier Duval. Compara PM-02 y 00910044V.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020197142	Referencia de la placa; la citan las tiendas
00910044V	Código impreso en la etiqueta principal de esta unidad
0091 0044 V	Mismo código en la segunda etiqueta adherida
PM-02	Código del circuito impreso (PCB), serigrafiado
313_07_06	Marcado adicional de la etiqueta principal (con «991»)
0010047388	Código nuevo según 3 tiendas italianas, junto a 0020197142; antes 0020273088. Piktherm y ZakService también lo listan
0020273088	Código anterior («ex») según 3 tiendas italianas; Piktherm y ZakService también lo citan
12215212R	Referencia impresa junto a 0020197142 en la placa Hermann (Antonelli)
0020195573	Análogo de 0020273088 según ZakService, junto a 0020197142
PM02 · 0091OO44V · 20197142	Formas alternativas de PM-02, 00910044V y 0020197142
PN-02 · 0690044	Marcados visibles no certificados de nuestro taller; ninguna fuente los cita

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Protherm Condens 18/24 MKVConfirmada por nuestro taller

Por confirmarPor confirmar

Protherm Lynx Condens 18, 25 y 30 MKV-A · 25 y 30 MKO-A · 25-A, 30-A y 35-A8 modelos en Boilerparts, Teploport y Piktherm; ZakService da 5 (sin 25-A, 30-A ni 35-A); no son 3 orígenes independientes
Protherm Gepard Condens 18, 25 y 30 MKV-A · 12 y 25 MKO-AMisma lista repetida; Gepard etiquetado solo en Boilerparts y Teploport (Piktherm, por posición; ZakService, inferido); no son 3 orígenes independientes
Hermann Saunier Duval Micra 4 Condensing 12 SB-A, 25-A, 26 SB-A, 30 SB-A y 30-AMisma lista en 3 tiendas; una exige nº de serie
Hermann Saunier Duval Semiatek 4 Condensing 25-A y 30-AMisma lista en 3 tiendas; una exige nº de serie
Hermann Saunier Duval Spazio 4 Condensing 26 SB-A y 26-AMisma lista en 3 tiendas; una exige nº de serie
Hermann Saunier Duval SpazioZero 4 Condensing 26 SB-A y 26-AMisma lista en 3 tiendas; una exige nº de serie
Hermann Saunier Duval Combitek Condensing 25-AMisma lista en 3 tiendas; una exige nº de serie
Hermann Saunier Duval Thematek Condensing 25-AMisma lista en 3 tiendas; una exige nº de serie
Vaillant EcoTec pure VMW 236/7-2 (H-ES)1 tienda (Openclima)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Marcado adicional de la etiqueta principal: 313_07_06; 991
Filtro EFOS: 2x22 mH; 0,8A
Regulador ST: L78M05
Fusible de la placa: T4A 250V
Bornes rotulados: B.off; RT; BUS
Marcados de la cara de soldadura: BM-AB; BC-AB
Otro marcado en la PCB: V-Group

Antes de cambiar la placa

Lo que revisa el técnico

Fusible T4A 250 V

Esta placa lleva T4A 250 V. Comprueba que la tuya lleva el mismo valor.

Monta con un técnico

Que la monte un técnico cualificado, con la caldera sin corriente y el gas cerrado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

La etiqueta principal lleva 00910044V (hay una segunda con 0091 0044 V) y el circuito lleva serigrafiado PM-02. También marca «313_07_06; 991» y la cara de soldadura «BM-AB; BC-AB». Compara todo, no solo la referencia 0020197142.

¿Sirve para mi Protherm Condens 18/24 MKV?

Sí. Nuestro taller ha confirmado esta placa para la Protherm Condens 18/24 MKV. Ninguna tienda lista esa caldera; varias dan 0020197142 para las Lynx y Gepard Condens 18 MKV-A, con listas de modelos casi iguales, no independientes.

¿Sirve para otras Protherm, como la Lynx Condens o la Gepard Condens?

No podemos confirmarlo. Boilerparts, Teploport, Piktherm y ZakService dan 0020197142 para Lynx Condens; para Gepard Condens, Boilerparts y Teploport (Piktherm, en una tabla sin etiqueta). Sus listas de modelos se repiten: no es una confirmación independiente. Ninguna cita PM-02 ni 00910044V: compáralos o envíanos desde Contacto una foto de la etiqueta y de la caldera.

¿Es la misma placa que la Hermann Saunier Duval 0010047388 (antes 0020273088)?

No podemos confirmar que sea la misma placa. Ricambi per Caldaie y Fausto Ricambi venden la Hermann con 0010047388 (ex 0020273088); Antonelli, con 0020273088 (nuevo código 0010047388). Las tres citan 0020197142 (Antonelli, como referencia impresa en la placa). Ninguna la relaciona con PM-02 ni con 00910044V. Ricambi per Caldaie pide comprobar el nº de serie. Compara las etiquetas antes de montarla.

¿Qué significan 0020197142, 00910044V y PM-02?

0020197142 es la referencia de la placa que citan las tiendas; Antonelli la da como impresa en la placa Hermann, junto a 12215212R. 00910044V es el código de la etiqueta principal y PM-02 el del circuito impreso: esa relación viene de los datos de nuestro taller, no de las tiendas.

¿Qué fusible y qué componentes lleva la placa?

Fusible T4A 250 V, filtro EFOS de 2×22 mH y 0,8 A, regulador L78M05 y bornes rotulados B.off, RT y BUS. Datos de la unidad confirmados por nuestro taller; compáralos con tu placa.

¿Quién debe montarla?

Un técnico cualificado, porque es una pieza de una caldera de gas. Debe montarse con la caldera sin corriente y el gas cerrado.

Cómo hemos verificado esta ficha

Protherm 0020197142

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Taller: Protherm Condens 18/24 MKV. 9 tiendas distintas dan 0020197142 como placa (Protherm, Hermann o Vaillant), pero repiten listas de calderas: sin 3 orígenes independientes por modelo. Ninguna cita PM-02, 00910044V ni la Condens 18/24 MKV. Sin despiece oficial.

Fuentes consultadas

Piktherm: placa Protherm 0020197142 para Lynx y Gepard CondensCon 0010047388 y 0020273088; Lynx y Gepard Condens
Boilerparts: placa Protherm 0020197142 (Lynx y Gepard Condens)Lista Lynx y Gepard Condens
Teploport: placa Protherm 0020197142 originalMisma lista Lynx y Gepard Condens
ZakService: placa Protherm Lynx y Gepard Condens0020197142 y 0020195573 como análogos de 0020273088
Ricambi per Caldaie: placa Hermann «Scheda 0020197142»0020197142 con 0010047388 (ex 0020273088); 13 modelos
Fausto Ricambi: placa Hermann 0010047388 ex 0020273088Los mismos 13 modelos
Antonelli Ricambi: placa Hermann 0020273088Referencias impresas en la placa: 0020197142 y 12215212R
Openclima: placa Vaillant-Hermann 0020197142 (EcoTec pure VMW 236/7-2)0020197142 como placa «Hermann Electronic Version»

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Protherm, Hermann, Saunier Duval ni Vaillant; las marcas se citan para indicar compatibilidad.
