Placa electrónica Saunier Duval PM-01 · 0020018278 para Thema Fast Condens F30: Placa completa e identificador ampliado

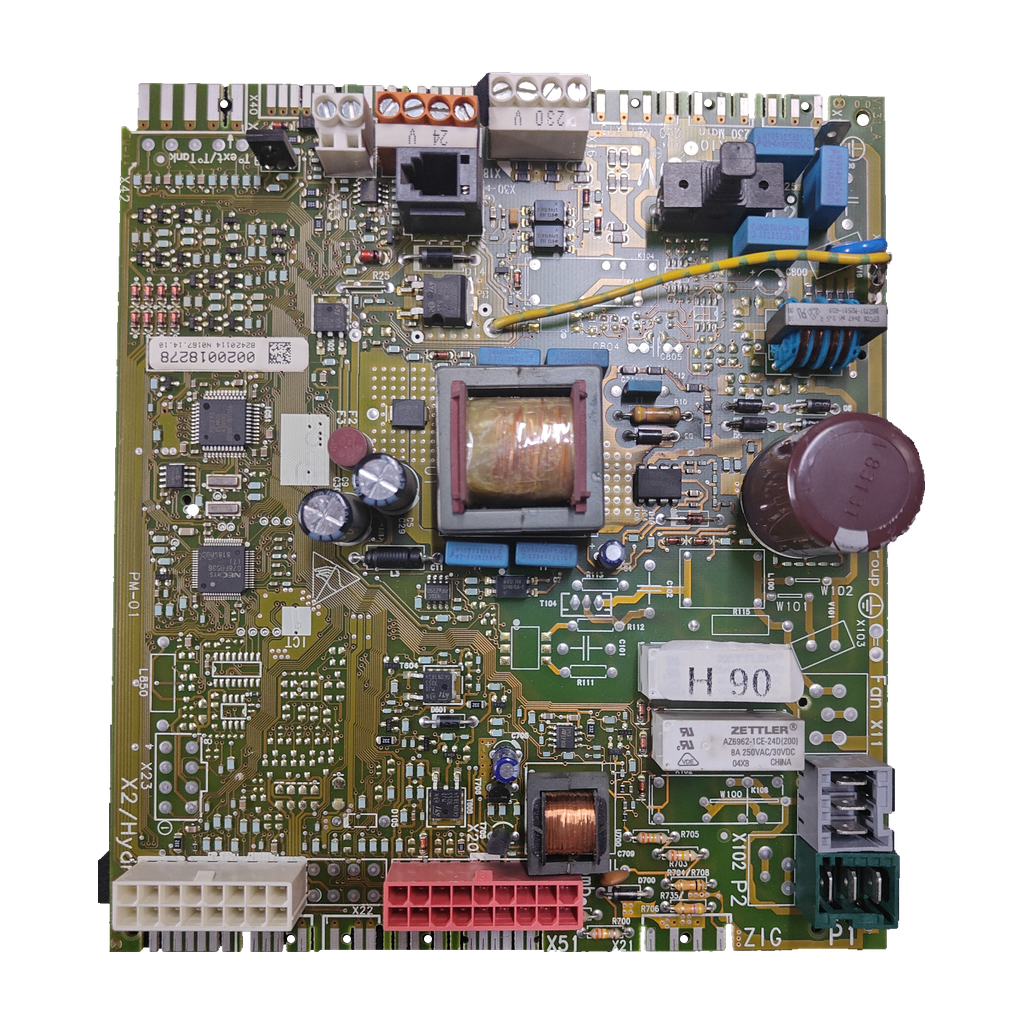

Placa electrónica Saunier Duval PM-01 · 0020018278 para Thema Fast Condens F30: vista 2

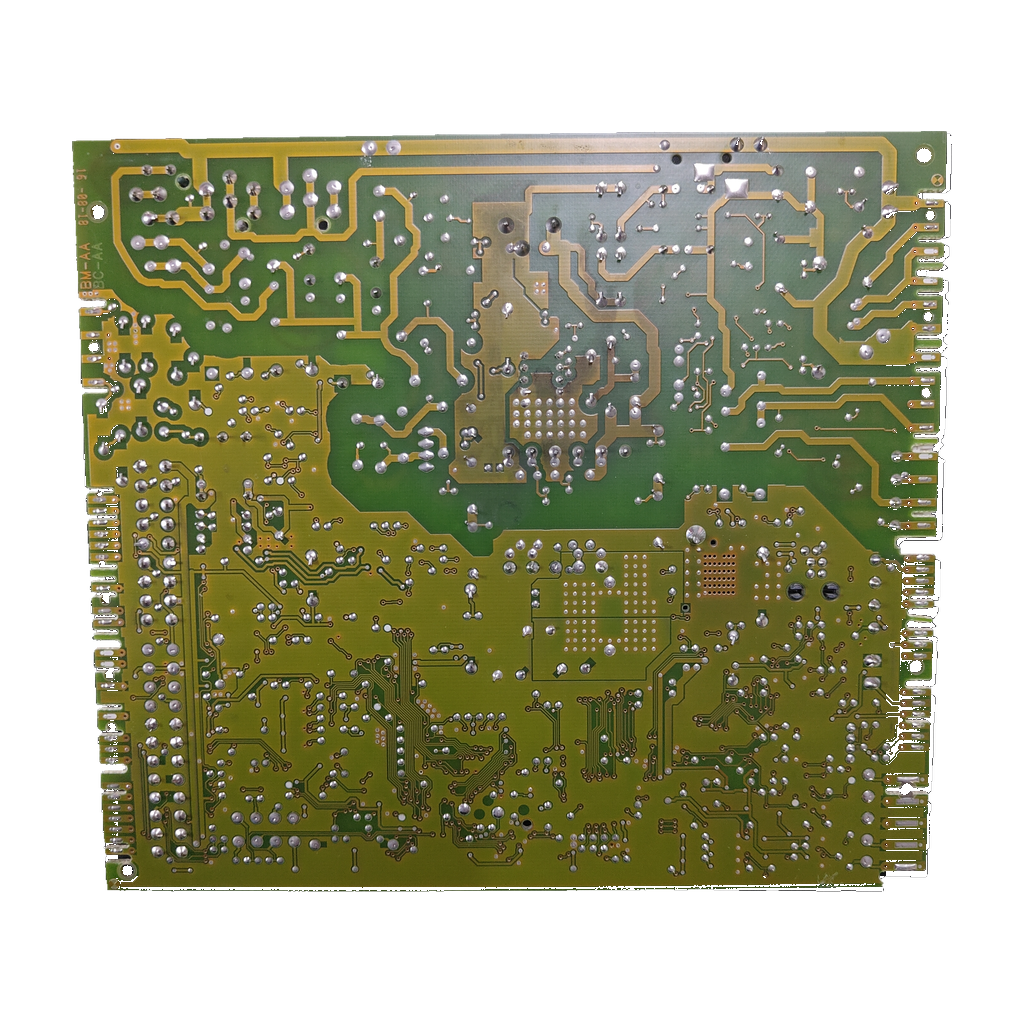

Placa electrónica Saunier Duval PM-01 · 0020018278 para Thema Fast Condens F30: vista 3

Placa electrónica Saunier Duval PM-01 · 0020018278 para Thema Fast Condens F30: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

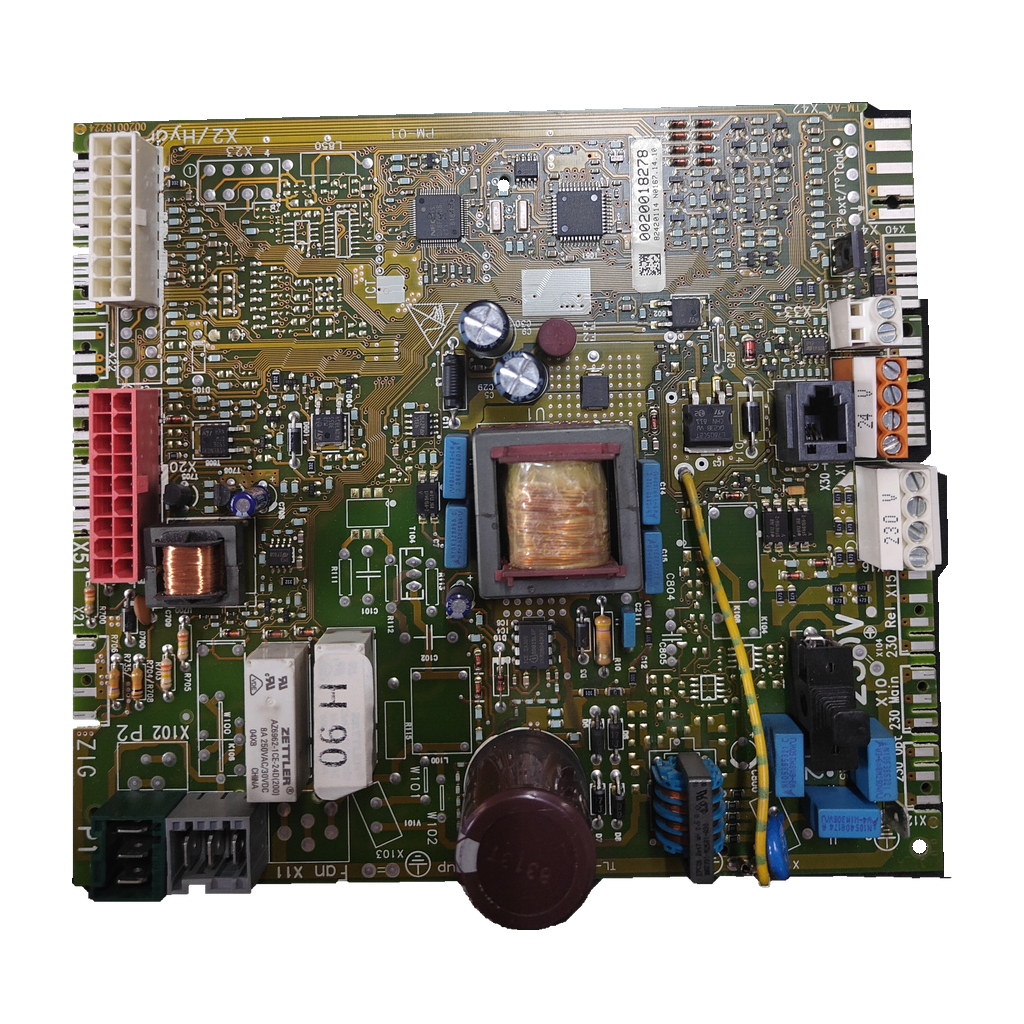

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval PM-01 · 0020018278 para Thema Fast Condens F30

Referencia Saunier Duval0020018278

La 0020018278 es una placa electrónica Saunier Duval (circuito PM-01) que nuestro taller ha confirmado para la Thema Fast Condens F30; una tienda externa da el mismo código para esa caldera. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020018278
Circuito PM-01
Bornes 230 V y 24 V
Thema Fast Condens F30

Todos los códigos de esta unidad3

Referencia Saunier Duval: 0020018278
Código del circuito: PM-01
SKU Ecoklima: PLC083

Otras tiendas dan para la misma familia los códigos 0020018478, 0010028087, 0020204482 y 0020212695. Ninguna fuente oficial leída los iguala a 0020018278; una tienda italiana junta 0020018278 y 0020018478 en una ficha (ver confuse). Compara el marcado.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Va detrás del frontal, en la caja de control, y alimenta los elementos periféricos de la caldera. Se sospecha de ella cuando la caldera no enciende, no responde al panel, se reinicia sola o da códigos de error erráticos.

Compruébalo en tu placa

Busca el código 0020018278 (o 0020 018278 / 20018278) en la placa: una tienda indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral.
Compara la designación PM-01 y los marcajes M-AX42 y D0200128224 del circuito, y los bornes serigrafiados de 230 V y 24 V.
Compara el número y la posición de relés y conectores: bajo una misma referencia se han fabricado versiones distintas.
Mira la denominación exacta (F30, F30 E, 30 A…) en la placa de características de tu caldera y no confundas esta placa con 0020018478, 0010028087, 0020204482 ni 0020212695: son otros códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020018278	Código marcado en la placa y referencia de la pieza, confirmada por nuestro taller (también 0020 018278 o 20018278). Una tienda lo da también como referencia OEM.
PM-01	Designación del circuito marcada en la placa (también PM01 o PM 01)
D0200128224	Marcaje visible del circuito (también D 0200128224)
M-AX42	Marcaje visible del circuito (también MAX42)
16-08-19 · BBM-AA · BBC-AA	Serigrafía del borde del circuito

No la confundas con

0020018478Placa que una tienda da para la Thema Condens F18, F24, F30 y Plus F30, y otra para la ThemaFast Condens F 30 · Código distinto (cambia el 8.º dígito). Una tienda italiana titula su ficha con 0020018278, pero su campo de código es 0020018478.
0010028087Placa que una tienda da para Semia Condens F25, Thema Condens F25 y ThemaFast Condens F25 / F30 A1, y otra (como 10028087) para la Thema Condens F30 (N-FR) · Otro código; la primera tienda pide confirmar con el frontal si la F 30 lleva esta o la 0020018478.
0020204482Placa que un anuncio de Wallapop da para la Themafast condens F30, y la tienda que da 0020018278 para la F30 da para la F30 E · Otro código; el anuncio no cita 0020018278.
0020212695Placa principal que el catálogo de una tienda da para la ThemaFast Condens 25-A y su nomenclatura para la 30 A (marcada obsoleta) · Otro código y otras variantes de la gama; ninguna página lo une a 0020018278.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thema Fast Condens F30Confirmada por nuestro taller · también en climatizacioniberica.es

No sirve para

Saunier Duval ThemaFast Condens 25-A / 30 AUna tienda le da otra placa principal: 0020212695
Saunier Duval Thema Condens F30 (N-FR)Una tienda le da otra placa: 10028087

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Conexion marcada: 230 V
Conexion marcada: 24 V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Bornes/tensión serigrafiada: 230 V main/Rel/II; 24 V
Marcajes PCB visibles: PM-01; M-AX42; X10; X15; X18; X30; X40; X42; X103
Aplicación indicada en inventario: Saunier Duval Thema Fast Condens F30

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del panel.

Una tienda lo asocia a esta placa. Antes de cambiarla, revisa la tensión de entrada y los fusibles.

Códigos de error erráticos y difíciles de borrar.

Se citan junto a los reinicios espontáneos como señal de placa dañada.

Reinicios espontáneos con la caldera en funcionamiento normal.

Busca relés pegados, pistas quemadas u oxidación en el circuito impreso.

Según una tienda, el fallo de la placa se confirma cuando no alimenta los elementos periféricos o muestra daños visibles en sus circuitos.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa tensión y fusibles

Antes de sustituir la placa, comprueba la tensión de entrada y los fusibles de la caldera.

Compara relés y conectores

Hay versiones con distinto número y posición de relés y conectores bajo una misma referencia.

Monta con un técnico

Va en la caja de control, con bornes de 230 V y 24 V, en una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El 0020018278 va marcado en la placa; una tienda indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral. Nuestra unidad lleva además PM-01, M-AX42 y D0200128224, y en el borde 16-08-19, BBM-AA y BBC-AA. Compáralos con los de tu placa.

¿Sirve para mi Saunier Duval Thema Fast Condens F30?

Sí. Nuestro taller la ha confirmado para la Thema Fast Condens F30, y una tienda externa da el mismo código 0020018278 para la Themafast Condens F30. Esa tienda avisa de que bajo una misma referencia hay versiones con distinto número y posición de relés y conectores: compáralos con los de tu placa.

¿Es lo mismo la 0020018278 que la 0020018478?

No las damos por iguales: son códigos distintos (cambia el 8.º dígito). Una tienda da la 0020018478 para la Thema Condens F18, F24, F30 y Plus F30, y otra la lista también para la ThemaFast Condens F 30. Una tienda italiana titula su ficha con 0020018278 pero su campo de código es 0020018478: ya hay vendedores que las mezclan, sin dar equivalencia; ningún documento del fabricante leído las iguala. Fíjate en el código marcado en tu placa.

¿Qué significan PM-01, M-AX42 y D0200128224?

Son marcados del circuito impreso de nuestra unidad: PM-01 es la designación de la placa y los otros dos son marcajes visibles. El 0020018278 es el código de referencia, confirmado por nuestro taller, y una tienda lo da también como referencia OEM. Ninguna página externa leída cita PM-01, M-AX42 ni D0200128224: salen de la placa y de nuestro taller.

¿Qué otras placas dan las tiendas para la ThemaFast Condens F 30 y modelos parecidos?

Una tienda da la 0010028087 y avisa de que la F 30 puede llevar esa o la 0020018478: confirma con el frontal de la caldera. Un anuncio de Wallapop da la 0020204482 para la Themafast condens F30; la tienda que da la 0020018278 para la F30 da la 0020204482 para la F30 E. Otra tienda da la 0020212695 como placa principal de la ThemaFast Condens 25-A y 30 A. La tienda que da la 0020018278 para la F30 avisa además de que una Themafast no condensante y una Condens no comparten placa, intercambiador ni extractor. Ninguna cita 0020018278 junto a 0010028087 ni 0020212695.

¿Qué síntomas apuntan a esta placa?

Una tienda que la vende cita: la caldera no enciende o no responde al panel, códigos de error erráticos y difíciles de borrar, reinicios espontáneos, y relés pegados, pistas quemadas u oxidación en el circuito. Antes de cambiarla, revisa la tensión de entrada y los fusibles.

¿Quién debe montarla?

Un técnico cualificado. La placa va detrás del frontal, en la caja de control, lleva bornes serigrafiados de 230 V y 24 V y trabaja en una caldera de gas. Hay que cortar la corriente antes de manipularla.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 0020018278

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Una tienda y un anuncio de Leboncoin unen 0020018278 con una placa Saunier Duval. Wallapop da 0020204482 para la Themafast condens F30 y Ben2010 da 0010028087 o 0020018478 como posibles. Manda la confirmación del taller.

Fuentes consultadas

Tienda climatizacioniberica.es: ficha de la placa 0020018278 para Themafast Condens F30Referencia OEM 0020018278; compatible con Themafast Condens F30
Leboncoin: anuncio de la carte électronique Saunier Duval 0020018278Mismo código 0020018278 en una carte électronique Saunier Duval
Tienda rcibericaclimatizacion.com: guía de repuestos Themafast (misma empresa que la primera)Placa 0020018278 para la Themafast Condens F30 y 0020204482 para la F30 E; avisa de que las no condensantes llevan otra placa

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
