Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

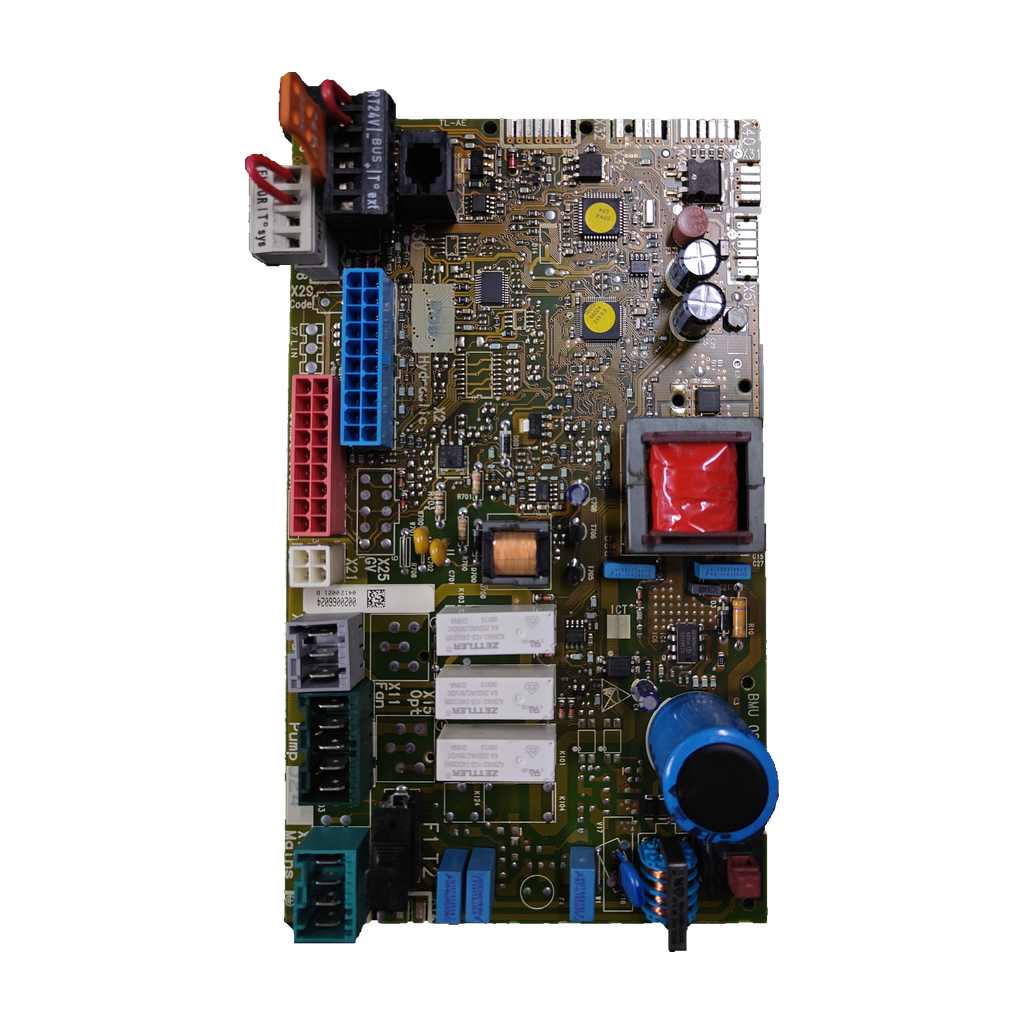

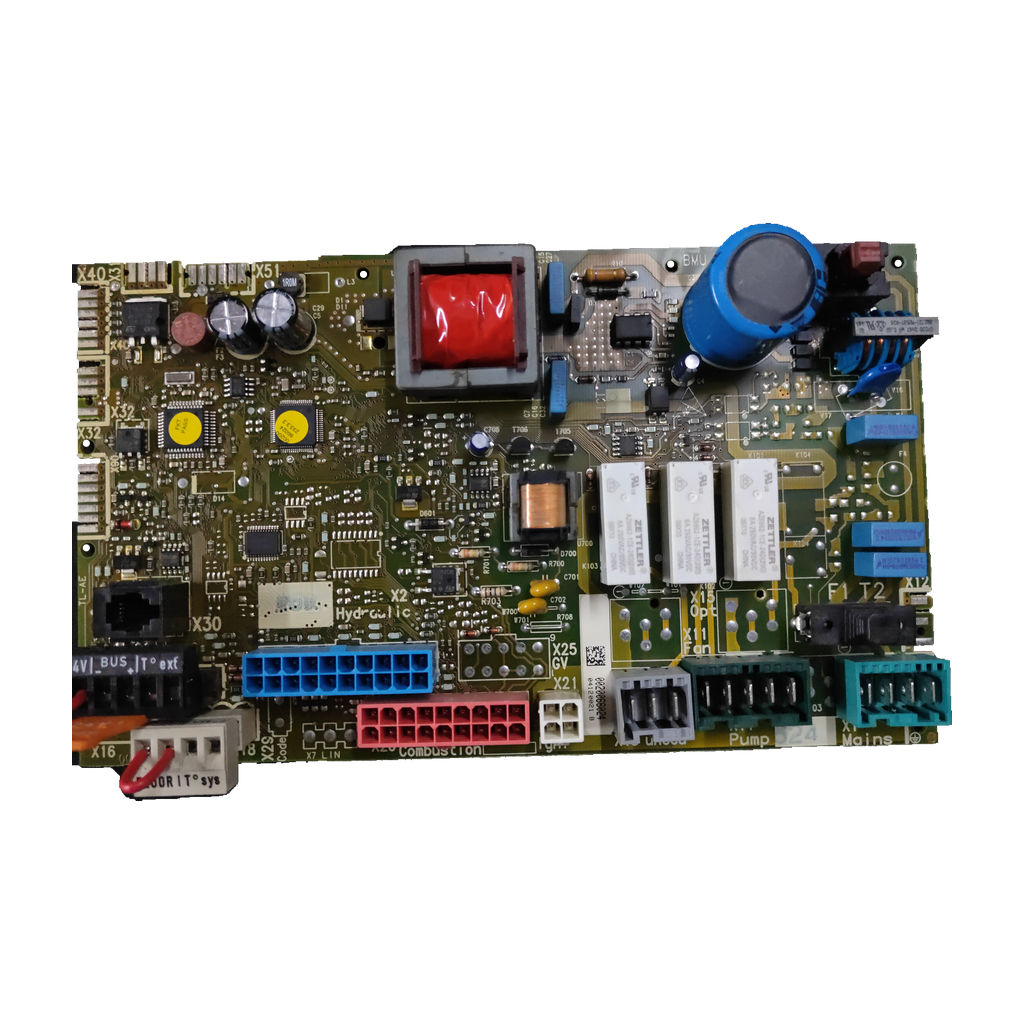

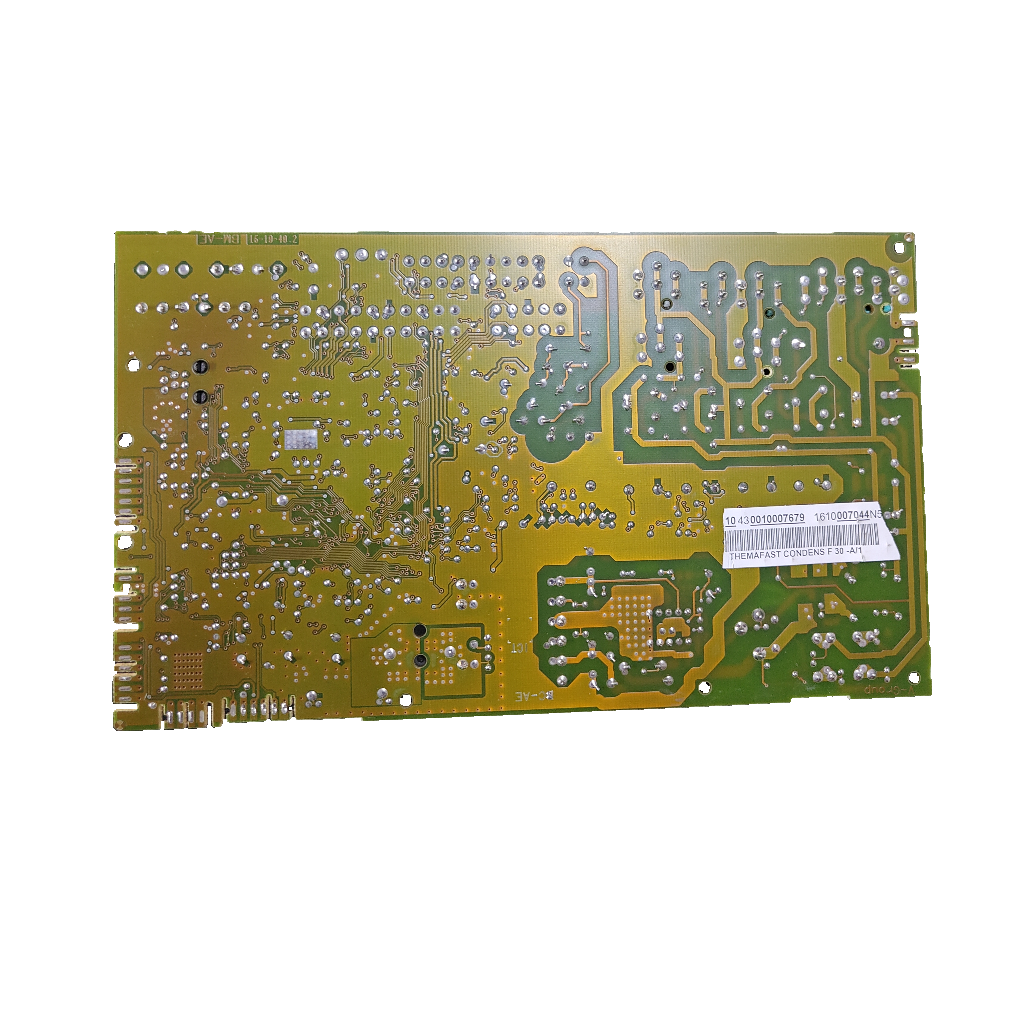

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval BMU · 0020066024 para ThemaFast Condens F30 A-1
Referencia Saunier Duval0020066024
La 0020066024 (designación BMU) es una placa electrónica Saunier Duval que nuestro taller ha confirmado para la ThemaFast Condens F30 A-1; Openclima da el mismo código para esa caldera. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 0020066024
- Designación BMU
- Fusible F1 T2
- Relé Zettler 8 A · 250 VAC
Todos los códigos de esta unidad2
- Referencia Saunier Duval
- 0020066024
- SKU Ecoklima
- PLC088
Solo una tienda une la 0020066024 con la 0010028087; la lista de recambios de la 30-A (copia en sercatec.com, no confirmada como del fabricante) da solo la 0010028087. Compara el código impreso.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosVa detrás del frontal, en la caja de control. Por su serigrafía conecta la red, la bomba, el ventilador, la combustión, el circuito hidráulico y las opciones. Se sospecha de ella si la caldera no enciende, no responde o se reinicia sola.
Compruébalo en tu placa
- Busca el código 0020066024 (o 0020 066 024) en la placa: una tienda indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral.
- Compara los otros marcados: BMU, 04120021 B y TL-AE, el fusible F1 T2 y los conectores X1 Mains, X2 Hydraulic, X11 Fan, X13 Pump, X15 Opt y X20 Combustion.
- Compara el número y la posición de relés y conectores: bajo una misma referencia se han fabricado versiones distintas.
- Ojo con la 0010028087: solo una tienda la une a la 0020066024. Compara el código impreso en tu placa.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera.
Códigos de esta pieza
| 0020066024 | Código marcado en la placa y referencia de placa Saunier Duval en 3 orígenes externos (también 0020 066 024) |
|---|---|
| 04120021 B | Código marcado en el circuito (también 04120021B) |
| TL-AE | Código marcado en el circuito |
| BMU | Designación marcada de la placa |
| 0010028087 | Openclima la da junto a la 0020066024 (1 fuente). Es el circuit imprimé de la lista de recambios de la ThemaFast Condens 30-A (copia en sercatec.com, origen del fabricante no confirmado) |
No la confundas con
- 0010028087Placa que varias tiendas dan para ThemaFast, Thema y Semia Condens. En la lista de recambios de la ThemaFast Condens 30-A (copia en sercatec.com, no confirmada como del fabricante) cierra la cadena de sustituciones 0020212695, 0020247219 y 0020255378 · Solo Openclima une la 0010028087 con la 0020066024; ninguna otra página leída cita las dos juntas. No las des por iguales sin comparar.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval ThemaFast Condens F30 A-1Confirmada por nuestro taller · también en Openclima
Por confirmarPor confirmar
- Saunier Duval ThemaFast Condens F25 A/11 fuente: climatizacioniberica.es (también Miravia, mismo vendedor)
No sirve para
- Saunier Duval ThemaFast Condens F30Una tienda, sin decir A-1, le da otra placa: 0020018278
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- 0020066024; 04120021 B
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Fusible serigrafiado
- F1 T2
- Conexiones serigrafiadas
- X11 Fan; X15 Opt; X13 Pump; X1 Mains; X20 Combustion; X2 Hydraulic
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Relé subcomponente
- ZETTLER AZ9652-1C-24D(200) · 8 A, 250 VAC/30 VDC
- Conectores/serigrafía visibles
- X12, X2, X13, X10, X11, X25, X21, Pump
- Aplicación indicada en inventario
- THEMAFAST CONDENS F30 A-1
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no enciende o deja de responder por completo.
Una tienda lo asocia a esta placa.
Códigos de error erráticos, reinicios continuos, relés pegados o pistas quemadas.
La misma tienda los cita como señales de placa dañada.
F.63: memoria EEPROM defectuosa.
La tabla oficial de códigos de defecto indica como reparación sustituir el circuit imprimé (la placa).
F.57, F.61, F.62 o F.27 (llama, válvula de gas).
La tabla oficial pide controlar la placa junto con electrodos, válvula de gas, conector y mazo de cables.
Los dos primeros síntomas son de una tienda. Los códigos F.xx salen del manual oficial de la ThemaFast Condens 25-A/30-A/35-A (H-FR): no consta que cubra la F30 A-1. Orientan, no prueban avería.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible F1 T2
Va serigrafiado F1 T2: compruébalo antes de dar la placa por averiada.
Monta con un técnico
Va en la caja de control y tiene conexión a red (X1 Mains). Una tienda no recomienda su montaje por personal no cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
El 0020066024 va marcado en la placa; una tienda indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral. Nuestra unidad lleva además BMU, 04120021 B y TL-AE, el fusible F1 T2 y los conectores X1 Mains, X2 Hydraulic, X11 Fan, X13 Pump, X15 Opt y X20 Combustion. Compáralos con tu placa.
¿Sirve para mi Saunier Duval ThemaFast Condens F30 A-1?
Sí. Nuestro taller la ha confirmado para la ThemaFast Condens F30 A-1, y Openclima da el mismo código 0020066024 para la ThemaFast Condens F 30 - A/1. Una tienda avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores con los de tu placa.
¿Vale también para la F25 A/1 u otras ThemaFast Condens?
No lo tenemos confirmado. Una sola tienda (climatizacioniberica.es, también en Miravia, mismo vendedor) da la 0020066024 para la F25 A/1, y un anuncio de Wallapop la da para «determinados modelos ThemaFast Condens» sin decir cuáles. Esa tienda da otra placa, la 0020018278, para la ThemaFast Condens F30 (su ficha no dice A-1). Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.
¿Es lo mismo la 0020066024 que la 0010028087?
No lo damos por hecho. Openclima las junta como «Versión de Electrónica: 0020066024/0010028087», pero es la única página que las une. La lista de recambios de la ThemaFast Condens 30-A (copia en sercatec.com, no confirmada como del fabricante) da la 0010028087 como circuit imprimé, tras la cadena de sustituciones 0020212695, 0020247219 y 0020255378, y en lo leído no cita la 0020066024. Una tienda da la 0010028087 para «THEMAFAST CONDENS F25 / F30 A1». Compara el código impreso en tu placa.
¿Qué significan BMU, 04120021 B y TL-AE?
Son marcados de nuestra unidad: BMU es la designación de la placa, y 04120021 B y TL-AE son códigos marcados en el circuito. Ninguna página externa leída los cita.
¿Qué síntomas o códigos de error apuntan a esta placa?
Una tienda cita: la caldera no enciende o no responde, códigos de error erráticos, reinicios continuos, relés pegados y pistas quemadas u oxidación. El manual oficial de la ThemaFast Condens 25-A/30-A/35-A (versión H-FR) manda sustituir el circuit imprimé con el F.63 (memoria EEPROM) y controlarlo con F.57, F.61, F.62 y F.27; no consta que cubra la F30 A-1.
¿Quién debe montarla?
Un técnico cualificado: una tienda no recomienda el montaje por personal no cualificado. La placa va detrás del frontal, en la caja de control, con conexión a red (X1 Mains). Corta la corriente antes de manipularla.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval 0020066024Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Openclima, Climatización Ibérica y Wallapop dan 0020066024 como placa Saunier Duval; solo Openclima la da para la F30 A-1 (la confirma nuestro taller). Las listas de recambios leídas de la 30-A (una es copia en sercatec.com) no la citan. Nadie cita BMU, TL-AE ni 04120021 B.
Fuentes consultadas
- Manual oficial ThemaFast Condens / Thema Condens 0020238209_06 (PDF)Tabla de códigos de defecto F.xx que citan el circuit imprimé
- Copia en sercatec.com de un listado de recambios ThemaFast Condens 30-A (origen del fabricante no confirmado)0010028087 como circuit imprimé y sus sustituciones; no cita 0020066024
- Openclima: ficha de la placa Saunier Duval 0020066024 / 00100280870020066024 y 0010028087 como «Versión de Electrónica»; ThemaFast Condens F 30 - A/1
- Climatizacioniberica.es: ficha de la placa 0020066024 (ThemaFast Condens F25 A/1)Referencia OEM 0020066024; ubicación, versiones y averías
- Wallapop: anuncio de la placa Saunier Duval 0020066024 usadaMisma referencia 0020066024; «compatible con determinados modelos ThemaFast Condens»
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
