Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

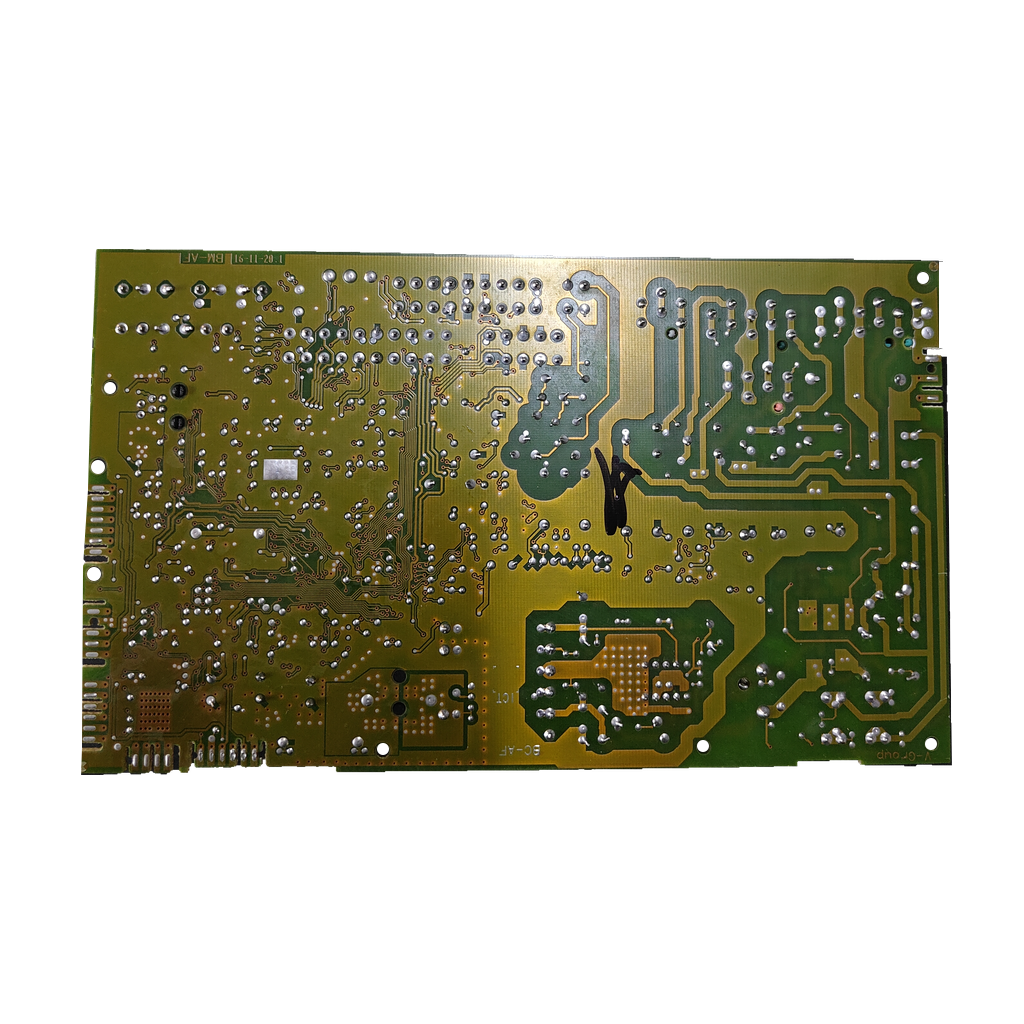

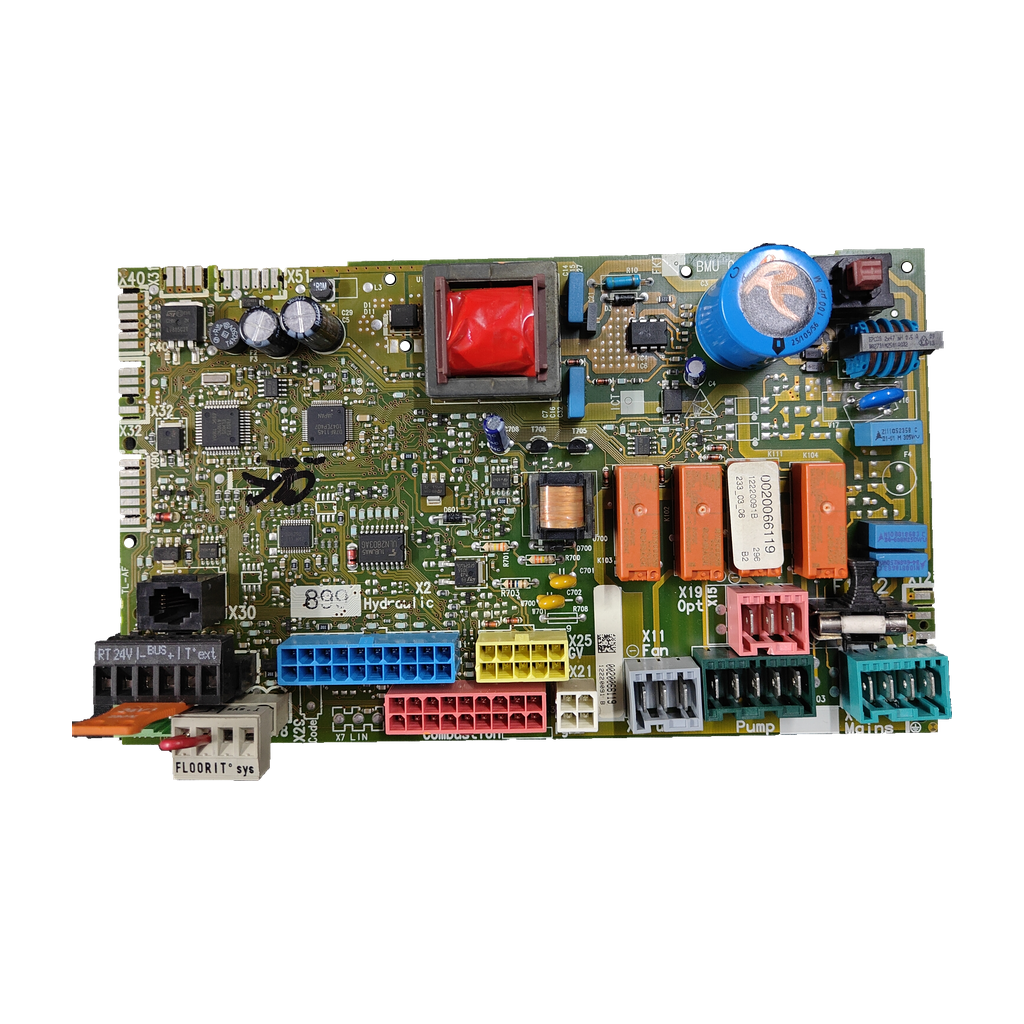

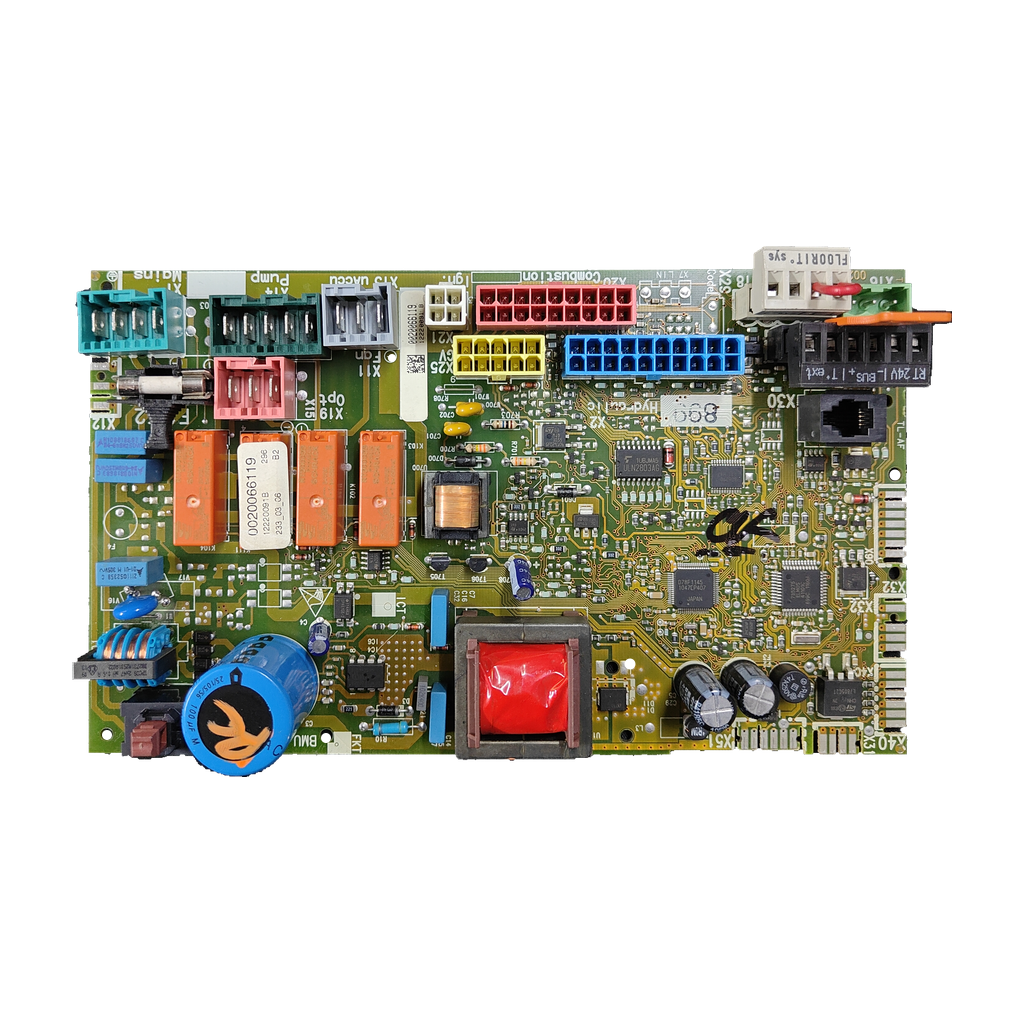

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval BMU 02 · 0020066119 para ThemaFast Condens F30 A-1
Referencia Saunier Duval0020066119
La 0020066119 (designación BMU 02) es una placa electrónica Saunier Duval para la ThemaFast Condens F30 A-1, confirmada por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código 0020066119
- Designación BMU 02
- Fusible F1 T2
- ThemaFast Condens F30 A-1
Todos los códigos de esta unidad2
- Referencia Saunier Duval
- 0020066119
- SKU Ecoklima
- PLC087
Compara el código impreso en tu placa antes de pedirla.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca de control de la ThemaFast Condens F30 A-1. Sus conectores llevan serigrafiados red, ventilador, bomba, combustión, hidráulica y opciones.
Compruébalo en tu placa
- Busca en la placa el código 0020066119 y la designación «BMU 02». También van marcados 12220091B, 233_03_06 y TL-AF.
- Compara la serigrafía: fusible F1 T2 y conectores X1 (Mains), X2 (Hydraulic), X11 (Fan), X13 (Pump), X19 (Opt) y X20 (Combustion).
- No des por equivalentes 0020078823, 0020191787, 0020212695 ni 0020184123: son otros códigos y ninguna fuente los une con la 0020066119.
- Mira en la placa de características de tu caldera que sea una ThemaFast Condens F30 A-1.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0020066119 | Código marcado en la placa. Dos tiendas y Wallapop lo dan como placa Saunier Duval |
|---|---|
| BMU 02 | Designación marcada en la placa (también escrita BMU02) |
| 12220091B | Código marcado en la placa |
| 233_03_06 | Código marcado en la placa |
| TL-AF | Código marcado en la placa (también TLAF) |
| 296 · B2 | Otros marcados en la placa |
| EL0011 SYS | Modelo de la placa indicado por nuestro taller |
| 0020078823 | Un anuncio de Wallapop lo da como código del fabricante junto a BMU 02 (1 origen) |
No la confundas con
- 0020191787Referencia que una tienda (Gremisat) da a la placa «ThemaFast Condens F30 A/1 display» · Otro código: no cita 0020066119 ni BMU 02 y «display» puede ser otro módulo.
- 0020084519Referencia que la misma tienda da a la placa «Thema Condens F25 display» · Otro código y otra caldera: no cita 0020066119.
- 0020212695«Carte principale» que una lista de tienda da para la ThemaFast Condens 30 A (obsoleta); otra la da sustituida por 0020247219 · Otro código: ninguna lista cita 0020066119 ni BMU 02. No la des por equivalente.
- 0020184123Placa que una tienda en alemán (tela.at) vende para Thema F 25 NOx, F 30 NOx y Thema Classic 2 · Otro código y otras calderas: no la une a 0020066119.
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Saunier Duval ThemaFast Condens F30 A-1Confirmada por nuestro taller · un anuncio de Wallapop da BMU 02 para ella con otro código (0020078823); una tienda da 0020191787 para una «placa ThemaFast Condens F30 A/1 display» (puede ser otro módulo)
Por confirmarPor confirmar
- Saunier Duval Themacondens F252 orígenes: una tienda y Wallapop · 0020066119. Otra tienda da 0020084519 para una «placa Thema Condens F25 display» (puede ser otro módulo)
No sirve para
- Saunier Duval ThemaFast Condens 30 AUna lista de tienda le da otra placa principal: 0020212695 (obsoleta)
- Saunier Duval Thema F 25 NOx, F 30 NOx y Thema Classic 2Una tienda les da otra placa: 0020184123
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- 0020066119; 12220091B; 233_03_06; 296; B2
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Fusible serigrafiado
- F1 T2
- Conexiones serigrafiadas
- X11 Fan; X19 Opt; X13 Pump; X1 Mains; X20 Combustion; X2 Hydraulic
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Datos de nuestro inventario
- Aplicación indicada en inventario
- Saunier Duval THEMAFAST CONDENS F30 A-1
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no arranca, da errores o funciona de forma irregular
Una tienda atribuye estos síntomas a la placa dañada. Antes de cambiarla, revisa el fusible F1 (T2) y los conectores.
Fallos de encendido, bloqueos de seguridad o errores eléctricos
Es lo que un anuncio de un profesional atribuye a la placa BMU 02 de la F 30 A/1. Es texto de venta: que un técnico lo confirme.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible F1
La placa lleva serigrafiado F1 T2. Comprueba el fusible antes de dar la placa por dañada.
Conectores
Mira que X1, X2, X11, X13, X19 y X20 estén bien insertados y sin daños antes de cambiar la placa.
Monta con un técnico
La placa va conectada a la red eléctrica y a la combustión de la caldera: que la monte un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Cómo identifico la placa 0020066119?
El código 0020066119 va marcado en la propia placa, junto a la designación «BMU 02»; también llevan marcados 12220091B, 233_03_06 y TL-AF. Comprueba además la serigrafía: fusible F1 T2 y conectores X1 Mains, X2 Hydraulic, X11 Fan, X13 Pump, X19 Opt y X20 Combustion.
¿Sirve para mi Saunier Duval ThemaFast Condens F30 A-1?
Sí. Nuestro taller ha confirmado esta placa para la ThemaFast Condens F30 A-1. Un anuncio de Wallapop de la placa BMU 02 de esa caldera da el código 0020078823 en vez de 0020066119, y una tienda da 0020191787 para una «placa ThemaFast Condens F30 A/1 display» (puede ser otro módulo), sin citar 0020066119: fíjate en el código impreso en tu placa antes de pedirla.
¿Vale para una Saunier Duval Themacondens F25?
No está confirmado por nuestro taller. Una tienda y un anuncio de Wallapop dan el código 0020066119 para la Themacondens F25, pero otra tienda da 0020084519 para una «placa Thema Condens F25 display» (puede ser otro módulo) y el anuncio lista conexiones (X103, X14, X15, X25, X30, X32, X40) que no figuran en la serigrafía de nuestra placa. Envíanos desde Contacto una foto de tu placa y de la caldera, o llámanos al 919 931 595.
¿Qué significan BMU 02, 12220091B, 233_03_06 y TL-AF?
BMU 02 es la designación marcada en la placa; 12220091B, 233_03_06 y TL-AF son otros códigos marcados en ella. Un anuncio de Wallapop (un solo origen) llama a BMU 02 «código de referencia del fabricante», junto a 0020078823, que no es el código de la etiqueta. Ninguna otra fuente leída explica 12220091B, 233_03_06 ni TL-AF, ni los manuales oficiales Saunier Duval ThemaFast Condens 30-B y 25-A/30-A, que no citan 0020066119 ni BMU 02. Tres fuentes dan 0020066119 como placa Saunier Duval.
¿Son equivalentes 0020078823, 0020191787, 0020212695 o 0020184123 a la 0020066119?
No consta. Un anuncio de Wallapop da 0020078823 junto a BMU 02 para la ThemaFast Condens F 30 A/1 (un solo origen) y una tienda da 0020191787 para una «placa ThemaFast Condens F30 A/1 display» (puede ser otro módulo), sin citar 0020066119. Una lista de tienda da 0020212695 como placa principal de la ThemaFast Condens 30 A (obsoleta) y otra tienda vende la 0020184123 para Thema F 25/30 NOx y Classic 2. Ninguna las une con 0020066119: compara el código impreso.
¿Qué síntomas apuntan a esta placa?
Una tienda dice que esta placa «suele ser la solución» cuando la caldera no arranca, da errores o funciona de forma irregular y la original está dañada. Un anuncio habla de fallos de encendido, bloqueos de seguridad o errores eléctricos. Son textos de venta, no un diagnóstico: que un técnico confirme la causa antes de cambiarla.
¿Qué reviso al montarla y quién debe hacerlo?
La monta un técnico cualificado: va conectada a la red eléctrica (X1 Mains) y a la combustión (X20), y una tienda también recomienda instalación por un técnico cualificado. Revisa el fusible F1 (T2) y que los conectores X1, X2, X11, X13, X19 y X20 queden bien insertados.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval 0020066119Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia
Confirmada por nuestro taller para la ThemaFast Condens F30 A-1. Tres orígenes dan 0020066119 como placa Saunier Duval y dos la unen a la F25. Ninguna fuente externa la une a la F30 A-1, y otras fuentes dan otros códigos para la F30 A/1 y la F25.
Fuentes consultadas
- Openclima: ficha de la placa Saunier Duval 0020066119 (reacondicionada)Da 0020066119 como placa electrónica original Saunier Duval; sin modelo de caldera
- Recambios de Calderas Faruk: placa Saunier Duval 0020066119 para Themacondens F25Referencia 0020066119; modelo compatible Themacondens F25
- Wallapop: anuncio de la placa BMU 02 / 0020078823 de la Themafast Condens F30 A/1Une BMU 02 con la F 30 A/1, pero con otro código: 0020078823
- Wallapop: anuncio de la placa 0020066119 de la Themacondens F25 (segunda mano)Da 0020066119 para la Themacondens F25; lista conexiones propias
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
