Placa electrónica Saunier Duval IRIS1.0735004 V087_CPrecio a consultar
Saunier DuvalFotos de esta unidad
1 / 4

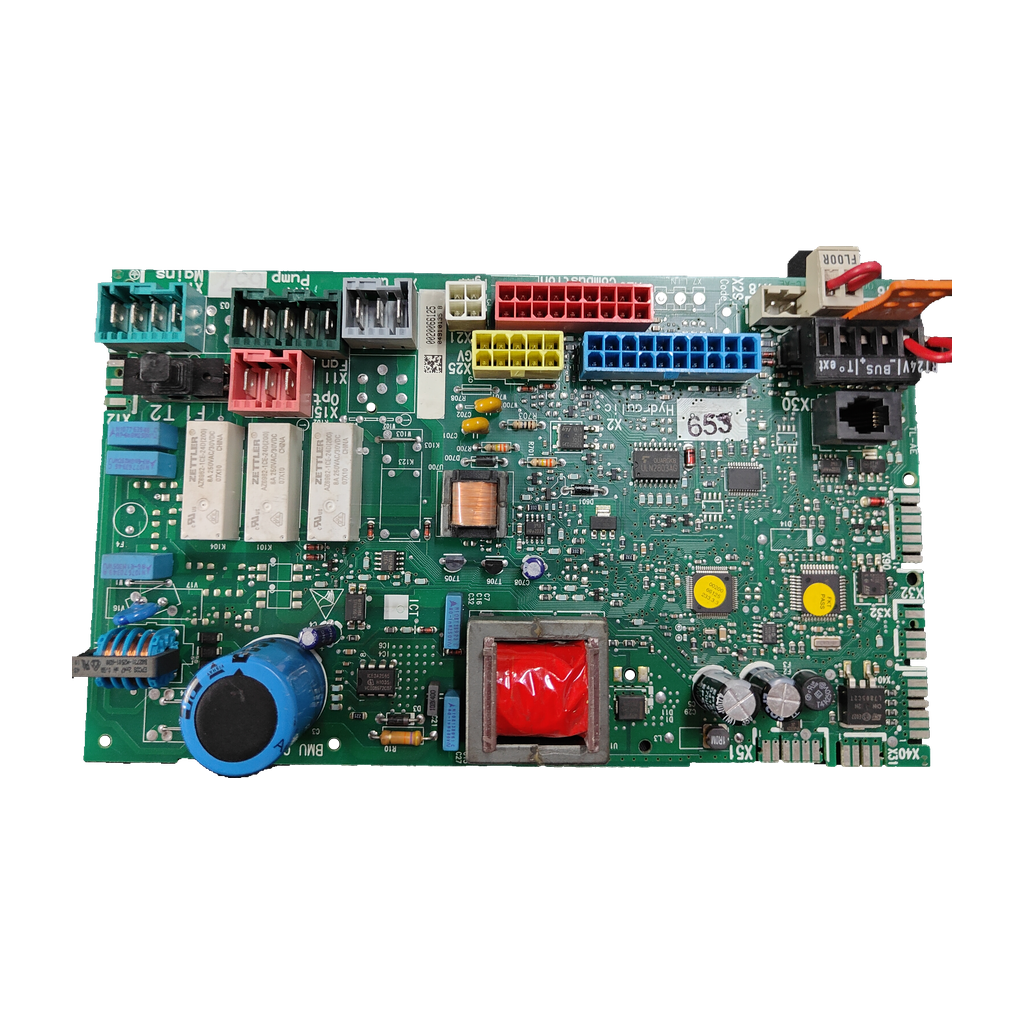

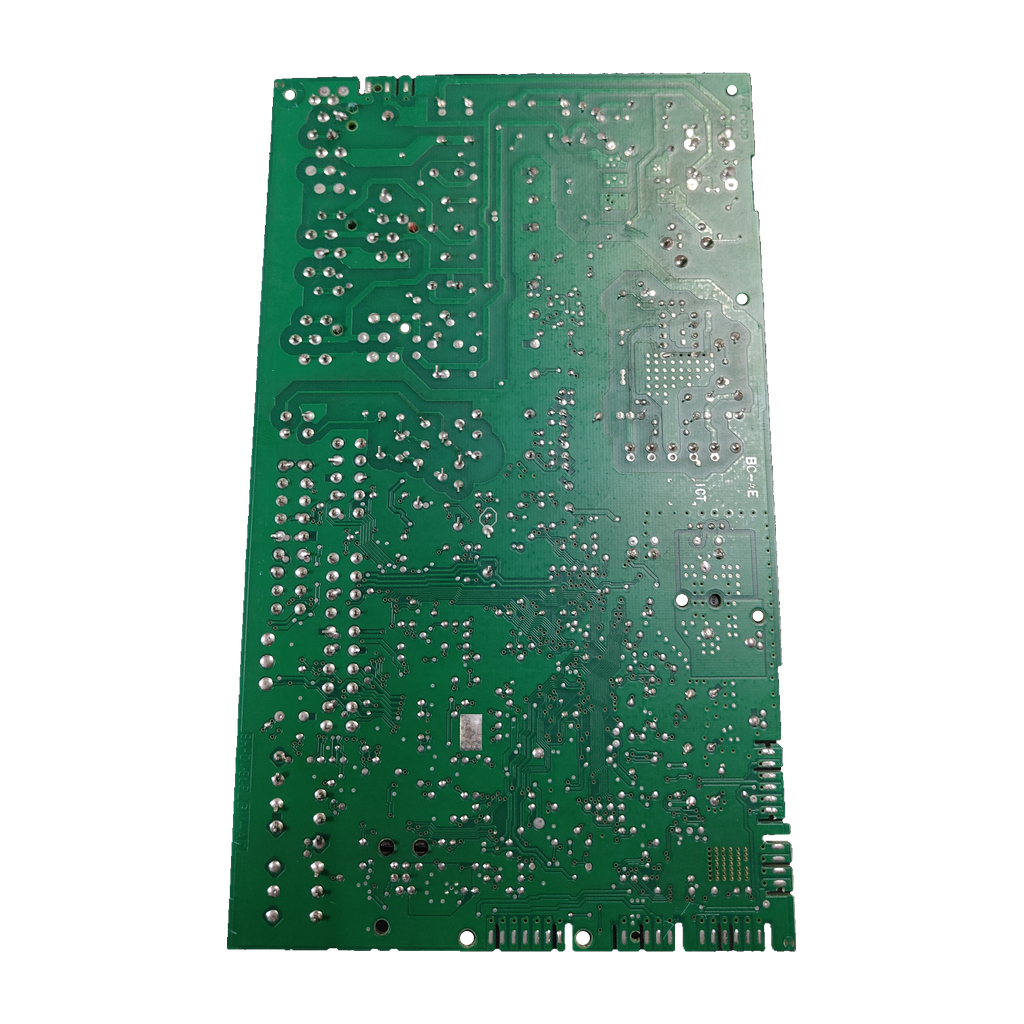

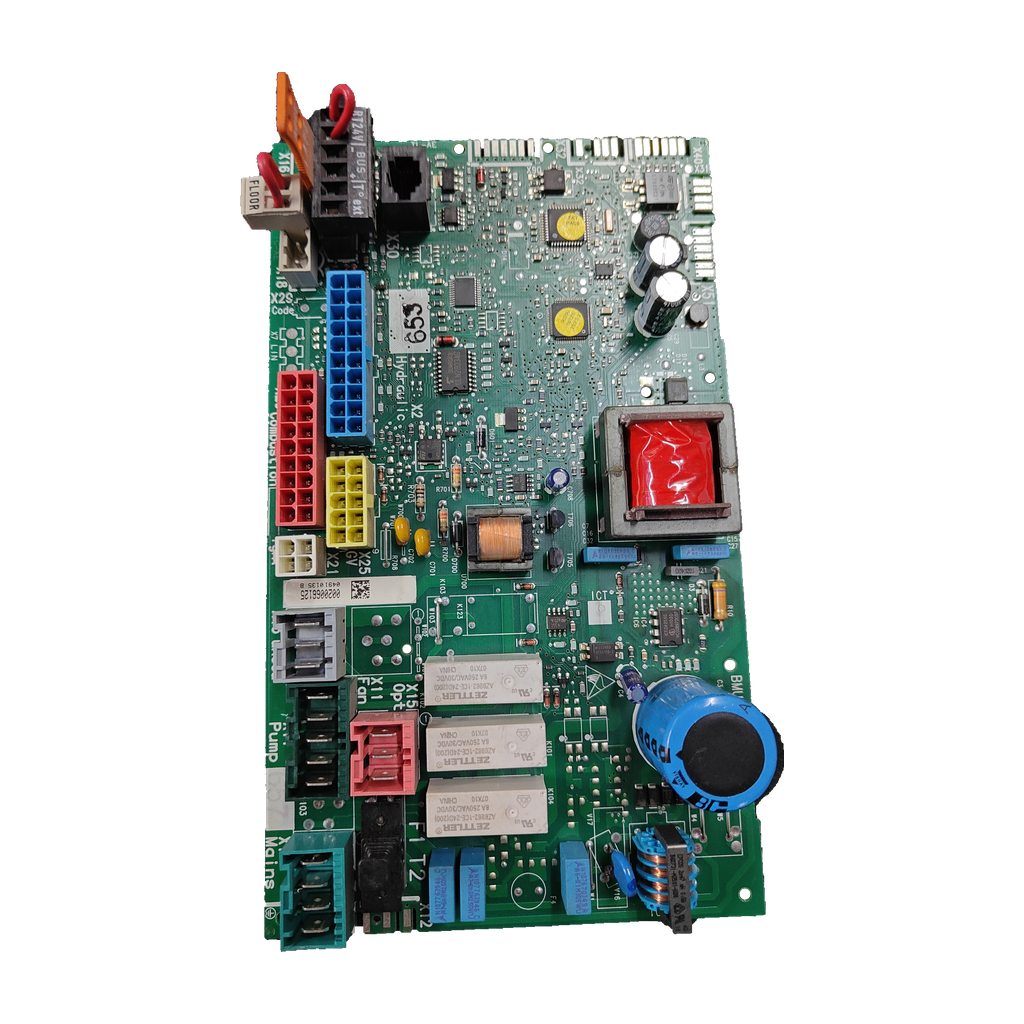

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
Saunier DuvalCompatibilidad confirmada
Placa electrónica Saunier Duval 0020066125 · Isofast Condens F30
Referencia Saunier Duval0020066125
La 0020066125 es una placa electrónica Saunier Duval (etiqueta 04910135 B). Confirmada por nuestro taller para la Isofast Condens F30; Openclima la une al 0020255376 de la Isofast 21 Condens F35-B/1. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Ref. impresa 0020066125
- Etiqueta 04910135 B
- Isofast Condens F30
- Relé 8 A · 250 VAC
Todos los códigos de esta unidad2
- Referencia Saunier Duval
- 0020066125
- SKU Ecoklima
- PLC067
Solo Openclima une el 0020066125 con el 0020255376; otros nueve vendedores citan solo el 0020255376. Compara la etiqueta antes de pedirla.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca electrónica de la caldera. Los conectores rotulados de la unidad incluyen X1 Mains (red), X11 Fan (ventilador), X14 Pump (bomba) y X25 GV. El anuncio de una placa con esta referencia dice que «ha dejado de funcionar sin causa aparente».
Compruébalo en tu placa
- Busca en la placa la referencia impresa 0020066125 y en la etiqueta el código 04910135 B. Nuestra unidad lleva además un adhesivo manuscrito con 653.
- Compara los conectores rotulados: X15 Opt, X11 Fan, X14 Pump, X1 Mains y X25 GV.
- Mira en la placa de características de tu caldera el modelo y su terminación (F30, F35, B/1…): las tiendas lo escriben distinto.
- No la confundas con S10400, S1047000, 0020212696 ni 04910135 sin la B: son otros códigos.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 0020066125 | Impresa en la placa y en la bolsa; Openclima y un anuncio de Wallapop la unen a una placa Saunier Duval |
|---|---|
| 04910135 B | Código de la etiqueta de la unidad; sin fuente externa |
| 0020255376 | Referencia Saunier Duval de la placa que Openclima une al 0020066125 («versión de electrónica»); allí también SD0020255376 y SAD0020255376 |
| 0020204484 | «Referencia OEM» que RC Ibérica escribe junto al 0020255376; ninguna fuente la une al 0020066125 |
| 653 | Marca manuscrita en un adhesivo de la unidad; sin fuente externa |
No la confundas con
- 0020212696Placa de la Isomax Condens F 30 B; Pièces Express la da como sustituida por el 0020255376 · Otro código: ninguna fuente lo une al 0020066125
- S10400Placa de circuito impreso de la Isofast Condens F 35 E en un catálogo de recambios · Otra variante: no cita el 0020066125
- S1047000Placa de Themafast, Isofast F30/35 E-MOD y otras calderas en una tienda · Otra placa: no cita el 0020066125
- 04910135Visor de aceite (sight glass) Sandvik en la tienda Lenmark · Mismas cifras que tu etiqueta, sin la B: otra pieza, ajena a Saunier Duval
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- SAUNIER DUVAL ISOFAST CONDENS F30 B?1Confirmada por nuestro taller
- Saunier Duval Isofast Condens F30 B/1Confirmada por nuestro taller · Openclima lista la Isofast 21 Condens F 30-B
Por confirmarPor confirmar
- Saunier Duval Isofast 21 Condens F35-B/1Openclima y Wallapop (0020066125); ICG, RC Ibérica, SATCRM y Gremisat por el 0020255376
- Saunier Duval Isofast 21 Condens F 35-B1 tienda (Openclima)
- Saunier Duval Isotwin Condens F 30-A y F 35-AOpenclima; anjou-connectique por el 0020255376 (F 30-A)
- Saunier Duval Master 3 y Master 4 Condens 30-A y 35-A1 tienda (Openclima)
- Saunier Duval Isomax Condens F 30 B (N P)Por el 0020255376: Pièces Express, ESC Grossiste, ManoMano y anjou-connectique
- Saunier Duval Isofast 21 Condens F 25Por el 0020255376: Pièces Express, ESC Grossiste, ManoMano y anjou-connectique
- Saunier Duval Isomax Condens F35-B2Por el 0020255376: ICG, RC Ibérica, SATCRM y Gremisat
- Saunier Duval Isomax Condens F 35-BPor el 0020255376: ESC Grossiste, ManoMano y anjou-connectique
No sirve para
- Saunier Duval Isofast Condens F 35 EUn catálogo de recambios alojado en heatingspares.co.uk (no consta que sea del fabricante) da otra placa: S10400
- Saunier Duval Isofast F30/35 E-MOD, Isofast C28 EA, Themafast, Themaclassic F/C 24/25 y Thematek F24EUna tienda les asigna otra placa: S1047000 (SD10265)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónMarcados de esta unidad
- Subcomponentes relé ZETTLER AZ6962-1CE-24D (200)
- 8 A; 250 VAC/30 VDC
- Serigrafía de conectores
- eBUS, FLOOR, Code, Combustion, Pump, Mains, Opt; X16/X18/X21/X24/X25/X29/X30/X31/X32/X35/X90; T1/T2/F4
- Conectores rotulados
- X15 Opt; X11 Fan; X14 Pump; X1 Mains; X25 GV
- Texto de aplicación en bolsa
- SAUNIER DUVAL ISOFAST CONDENS F30
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
La placa lleva el conector X1 Mains (red). Te aconsejamos que la monte un técnico cualificado.
Preguntas frecuentes
8 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
La unidad lleva impresa la referencia 0020066125 (también en su bolsa), una etiqueta con 04910135 B y un adhesivo manuscrito con 653. Compara además los conectores rotulados: X15 Opt, X11 Fan, X14 Pump, X1 Mains y X25 GV.
¿Sirve para mi Saunier Duval Isofast Condens F30?
Sí: nuestro taller la ha confirmado para la Isofast Condens F30 B/1, y Openclima lista la Isofast 21 Condens F 30-B entre sus compatibles. Los nombres cambian entre fuentes: mira el modelo y su terminación en la placa de características de tu caldera, o llámanos al 919 931 595.
¿Sirve para la Isofast 21 Condens F35-B/1 o para una Isomax Condens?
Para la Isofast 21 Condens F35-B/1, Openclima la da para ese modelo y un anuncio de Wallapop (referencia 0020066125) dice que estaba instalada en una: 2 orígenes, por confirmar. Para las Isomax Condens ninguna fuente cita el 0020066125, solo el 0020255376: en la F30-B (N-P), Pièces Express, ESC Grossiste, ManoMano y anjou-connectique; en la F35-B, ESC Grossiste, ManoMano y anjou-connectique; en la F35-B2, ICG, RC Ibérica, SATCRM y Gremisat. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
¿Es lo mismo el 0020066125 que el 0020255376?
Openclima titula la ficha «Placa Electrónica Saunier Duval (0020066125) [SD0020255376]» y escribe «Versión de Electrónica: 0020066125» junto al 0020255376. Es la única fuente que los une: otros nueve vendedores, como Pièces Express, ESC Grossiste e ICG, citan solo el 0020255376. Compara tu placa antes de pedirla.
¿Qué significan 0020066125, 04910135 B y 653?
0020066125 es la referencia impresa de la unidad y de su bolsa, la que Openclima y un anuncio de Wallapop asocian a una placa Saunier Duval. 04910135 B es el código de la etiqueta y 653, una marca manuscrita en un adhesivo. Ninguna fuente externa explica el 04910135 B ni el 653; sin la B, el 04910135 figura en una tienda como visor de aceite Sandvik.
¿Es la misma placa que la S10400, la S1047000 o la 0020212696?
No hay fuente que lo diga. S10400 es la placa de la Isofast Condens F 35 E en un catálogo de recambios; S1047000 (SD10265), la de Themafast, Themaclassic F/C 24/25 e Isofast F30/35 E-MOD en una tienda; el 0020212696 lo da Pièces Express como sustituido por el 0020255376. Ninguna cita el 0020066125.
¿Puedo montarla yo mismo?
Conviene un técnico cualificado: la placa lleva el conector X1 Mains (red), además de X11 Fan, X14 Pump y X25 GV. Si dudas, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de la caldera.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
Cómo hemos verificado esta ficha
Saunier Duval 0020066125Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
Dos orígenes (Openclima y un anuncio de Wallapop) unen el 0020066125 con esta placa; otros nueve vendedores citan solo el 0020255376. Caldera confirmada por nuestro taller.
Fuentes consultadas
- Openclima: placa Saunier Duval (0020066125) [SD0020255376]0020066125 como versión del 0020255376; lista de modelos
- Wallapop: anuncio de placa Saunier Duval, referencia 0020066125Estaba instalada en una Isofast 21 Condens F35-B/1
- Pièces Express: piezas de la Isomax Condens F 30 B (N P)Circuit imprimé 0020255376; 0020212696 sustituido por él
- Pièces Express: circuito impreso 0020255376Referencia Saunier Duval 0020255376; Isofast 21 Condens F 25
- ESC Grossiste: placa principal 0020255376Isomax e Isofast Condens para el 0020255376
- ICG Calderas: placa Saunier Duval 0020255376Isomax Condens F35-B2 e Isofast 21 Condens F35-B1
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
