Placa electrónica Saunier Duval 0020204481 · Thema Condens AS 25A, 25A y 25-A (H-ES) R2: Placa completa e identificador ampliado
Placa electrónica Saunier Duval 0020204481 · Thema Condens AS 25A, 25A y 25-A (H-ES) R2: vista 2
Placa electrónica Saunier Duval 0020204481 · Thema Condens AS 25A, 25A y 25-A (H-ES) R2: vista 3
Placa electrónica Saunier Duval 0020204481 · Thema Condens AS 25A, 25A y 25-A (H-ES) R2: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

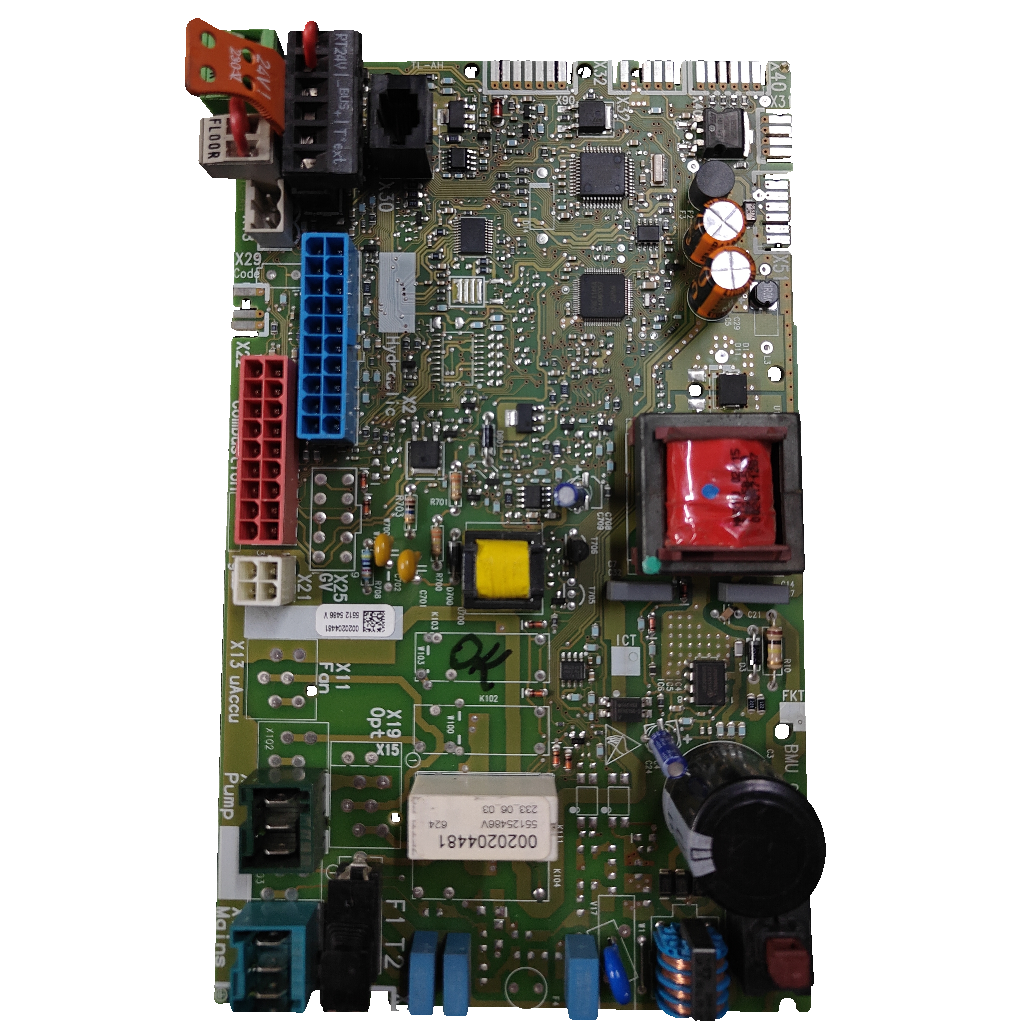

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 0020204481 · Thema Condens AS 25A, 25A y 25-A (H-ES) R2

Referencia Saunier Duval0020204481

La 0020204481 es una placa electrónica de control Saunier Duval, marcada también 55125486V. Nuestro taller la ha confirmado para la Saunier Duval Thema Condens AS 25A, la 25A y la 25-A (H-ES) R2. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. 0020204481
  • También 55125486V
  • 230 V y 24 V marcados
  • Thema Condens AS 25A
  • Thema Condens 25A y 25-A (H-ES) R2
Todos los códigos de esta unidad2
Referencia Saunier Duval
0020204481
SKU Ecoklima
PLC085

PDF de sercatec.com y piecesxpress.com: 0020212695 para la AS 25-A; el primero la sustituye por 0020247219, 0020255378 y 0010028087. atochacalefaccion.com: 20255378 (AS 25-A); czesci-serwisowe.pl: 0010028087 (Thema Condens 25-A). Ninguno indica H-ES ni H-FR. Nuestro taller confirma la 0020204481.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: según una tienda de recambios, gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella cuando la calefacción deja de responder, aparecen errores en pantalla sin causa en otros componentes o la caldera se reinicia o se bloquea al arrancar.

Compruébalo en tu placa
  1. Busca 0020204481 en el circuito impreso o en una pegatina lateral de tu placa. La nuestra marca también 55125486V, 233_06_03 y 624.
  2. Compara número y posición de relés y conectores: bajo una misma referencia hay versiones distintas. En la nuestra: Mains, Pump, X11 Fan, X19 Opt y X13 UACCU.
  3. Mira el modelo exacto en la placa de características de tu caldera: la Thema Condens AS 25A, la 25A y la 25-A (H-ES) R2 están confirmadas; las F25, F30 y F35 A-H-ES, por comprobar.
  4. No la confundas con la 0020212695 ni la 0010028087 (otras placas de los listados de la AS 25-A) ni con la 0020191787 (pantalla o interfaz).
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0020204481Código principal, marcado en la unidad. Una tienda lo da como referencia OEM; un anuncio, para la AS25A (H-ES)
55125486VCódigo marcado en la pieza (también «5512 5486 V»); sin fuente externa
233_06_03Código marcado en la pieza; sin fuente externa
624Número marcado en la pieza; sin fuente externa
HARTU 02/15 · 020671287Transformador montado en la placa, marcado en la unidad
No la confundas con
  • 0020212695Carte principale de listados de recambios en PDF de la Thema Condens AS 25-A; sustituida por 0020247219 en uno de ellos · Otro código: esta placa marca 0020204481
  • 0010028087Última placa de la cadena de sustituciones de 0020212695 en el listado de sercatec.com; una tienda polaca la da para la Thema Condens 25-A · Otro código: esta placa marca 0020204481
  • 0020191787Afficheur o circuito de interfaz de la Thema Condens AS 25-A · Es la pantalla o interfaz, no la placa principal

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Thema Condens AS 25AConfirmada por nuestro taller · también en un anuncio de Wallapop (AS25A H-ES, solo calefacción)
  • Saunier Duval Thema Condens 25AConfirmada por nuestro taller
  • Saunier Duval Thema Condens 25-A (H-ES) R2Confirmada por nuestro taller
Por confirmarPor confirmar
  • Saunier Duval ThemaCondens F25 A-H-ES1 tienda (climatizacioniberica.es, 0020204481). Un listado de recambios en PDF de la F25 2010-2015 (sercatec.com) da la placa 0020212695
  • Saunier Duval ThemaCondens F30 A-H-ES1 tienda (climatizacioniberica.es, 0020204481). atochacalefaccion.com da 20255378 para la ThemaFast Condens F30 (2010)
  • Saunier Duval ThemaCondens F35 A-H-ES1 tienda (climatizacioniberica.es, 0020204481)
No sirve para
  • Saunier Duval Thema Condens F24 E y F30 EUna tienda les da otra placa: 0020018278
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de tiendas y anuncios

Tipo
Placa electrónica o centralitaTienda de recambios
Función
Gestiona encendido, modulación, seguridades y comunicaciónTienda de recambios
Versión de la AS25A (H-ES)
Solo calefacciónAnuncio de Wallapop

Características y marcados técnicos

Conexiones serigrafiadas
Mains / Pump / X11 Fan / X19 Opt / X13 UACCU

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marca indicada
Vaillant
Etiqueta/serigrafía de tensión visible
230 V; 24 V
Serigrafías de salidas/conexiones visibles
Mains; Pump; Combustion
Marcajes funcionales visibles
FLOOR; Code; T1-AH; UACCU; Opt; Pump; Mains; FKT; BMU
Aplicación indicada en inventario
Saunier Duval Thema Condens AS 25A
Código marcado
55125486V; 233_06_03; 624

Síntomas de que puede fallar

Lo que revisa el técnico
La calefacción deja de responder o muestra errores en pantalla.

Una tienda de recambios lo da como motivo para sustituir esta placa. Que un técnico descarte antes otras causas.

Códigos de error erráticos en el display sin causa aparente en los componentes.

La misma tienda lo cita como señal de fallo de la placa.

Reinicios repentinos o bloqueos durante los ciclos de arranque.

También lo cita la tienda; revisa además si hay relés pegados o marcas de quemaduras y óxido en el circuito.

Antes de cambiar la placa

Lo que revisa el técnico
Compara relés y conectores

Hay versiones distintas bajo la misma referencia: compara número y posición con tu placa.

Monta con un técnico

Trabaja a 230 V y gestiona el encendido de una caldera de gas.

Preguntas frecuentes

8 preguntas

¿Dónde está el código de esta placa y qué otros marcados comparar?

La nuestra marca 0020204481, 55125486V (5512 5486 V), 233_06_03 y 624; el transformador montado lleva HARTU 02/15 y 020671287. Según una tienda, la referencia suele ir serigrafiada en el circuito o en una pegatina lateral, y la placa va detrás del frontal, dentro de la caja de control.

¿Sirve para mi Saunier Duval Thema Condens AS 25A, 25A o 25-A (H-ES) R2?

Sí. Nuestro taller ha confirmado esta placa para la Thema Condens AS 25A, la 25A y la 25-A (H-ES) R2, y un anuncio de Wallapop también la da para la AS25A (H-ES), solo calefacción. Si dudas de tu versión, envíanos desde Contacto una foto de la placa de características de tu caldera y de tu placa, o llama al 919 931 595.

¿Sirve para la ThemaCondens F25, F30 o F35 A-H-ES?

Solo una tienda de recambios (climatizacioniberica.es) la da para esas tres, con la referencia 0020204481: una fuente, por confirmar. Un listado de recambios en PDF de la F25 (2010-2015), de sercatec.com, da la placa principal 0020212695 y la interfaz 0020084519. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Por qué listados y tiendas dan otras placas para la AS 25-A, como la 0020212695?

Dos listados de recambios en PDF de la AS 25-A desde 2015 (sercatec.com y piecesxpress.com) dan como placa principal la 0020212695 y no citan la 0020204481 ni la 55125486V. El de sercatec.com la da sustituida por 0020247219, 0020255378 y 0010028087. Una tienda da 20255378 para la AS 25-A y otra, 0010028087 para la Thema Condens 25-A. Ninguno indica si es H-ES o H-FR. Nuestro taller sí ha confirmado la 0020204481 para la AS 25A, la 25A y la 25-A (H-ES) R2: compara los códigos marcados.

¿Qué significan 0020204481, 55125486V, 233_06_03 y 624?

0020204481 es el código marcado en la placa; una tienda la da como referencia OEM de Saunier Duval y un anuncio la une a la AS25A (H-ES). 55125486V, 233_06_03 y 624 son marcados de la placa; ninguna fuente externa los explica ni los une a un fabricante. Nuestro inventario anota Vaillant como marca de la unidad; las fuentes externas dan el código 0020204481 como Saunier Duval.

¿Puede haber versiones distintas con la misma referencia?

Sí, según una tienda: bajo una misma referencia se han fabricado versiones distintas, por eso conviene comparar el número y la posición de relés y conectores. En la nuestra, los conectores serigrafiados son Mains, Pump, X11 Fan, X19 Opt y X13 UACCU.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja con 230 V (la nuestra marca también 24 V) y gestiona el encendido de una caldera de gas. Si tienes dudas del modelo, consúltanos antes por Contacto o al 919 931 595.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 0020204481

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Una tienda (climatizacioniberica.es) une la 0020204481 con calderas Thema Condens (1 origen externo). Listados de recambios en PDF dan otras placas para la AS 25-A; una tienda da otra placa para la AS 25-A y otra para la Thema Condens 25-A. AS 25A, 25A y 25-A (H-ES) R2 confirmadas por el taller.
