Placa electrónica Saunier Duval 0020204481 · 64235181R para Thema Condens 25-A (H-ES) R2, 25A y AS 25A: Placa completa e identificador ampliado
Placa electrónica Saunier Duval 0020204481 · 64235181R para Thema Condens 25-A (H-ES) R2, 25A y AS 25A: vista 2
Placa electrónica Saunier Duval 0020204481 · 64235181R para Thema Condens 25-A (H-ES) R2, 25A y AS 25A: vista 3
Placa electrónica Saunier Duval 0020204481 · 64235181R para Thema Condens 25-A (H-ES) R2, 25A y AS 25A: vista 4
Saunier DuvalFotos de esta unidad
1 / 4

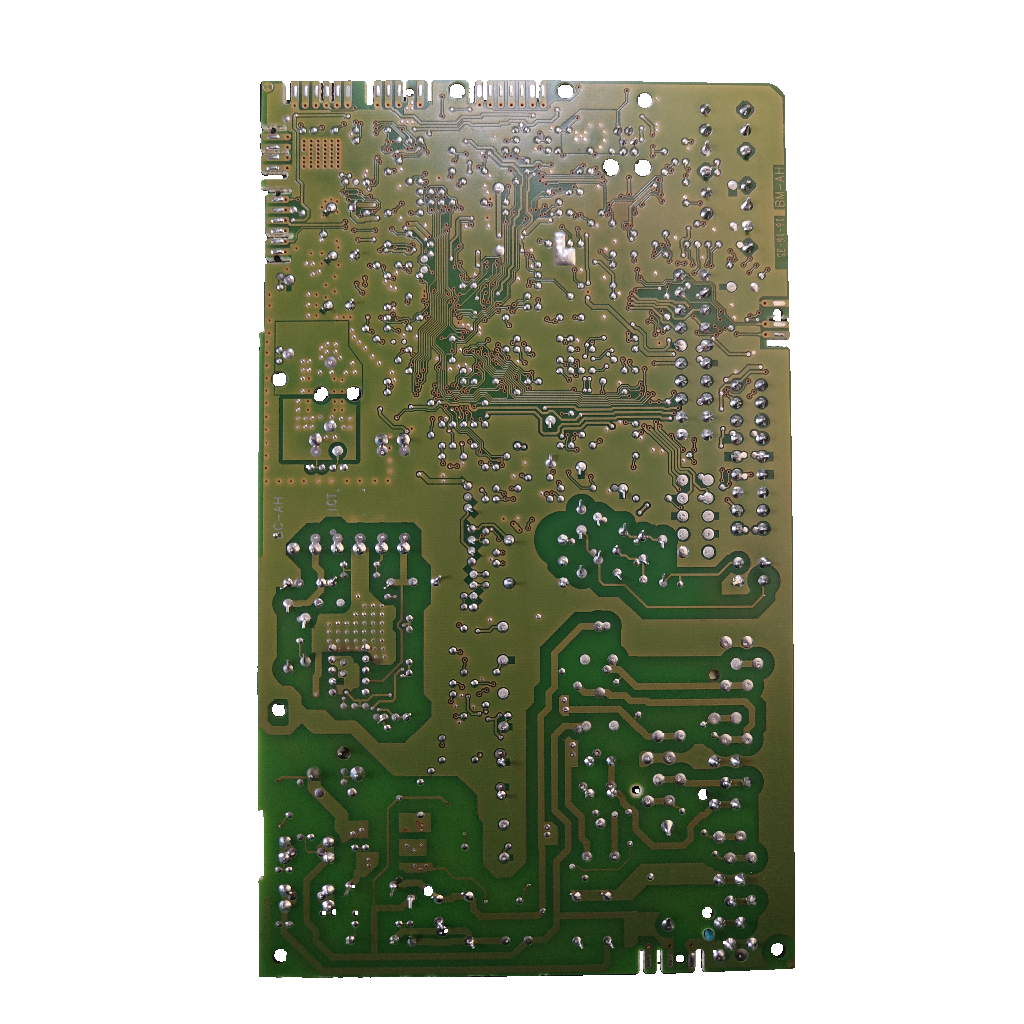

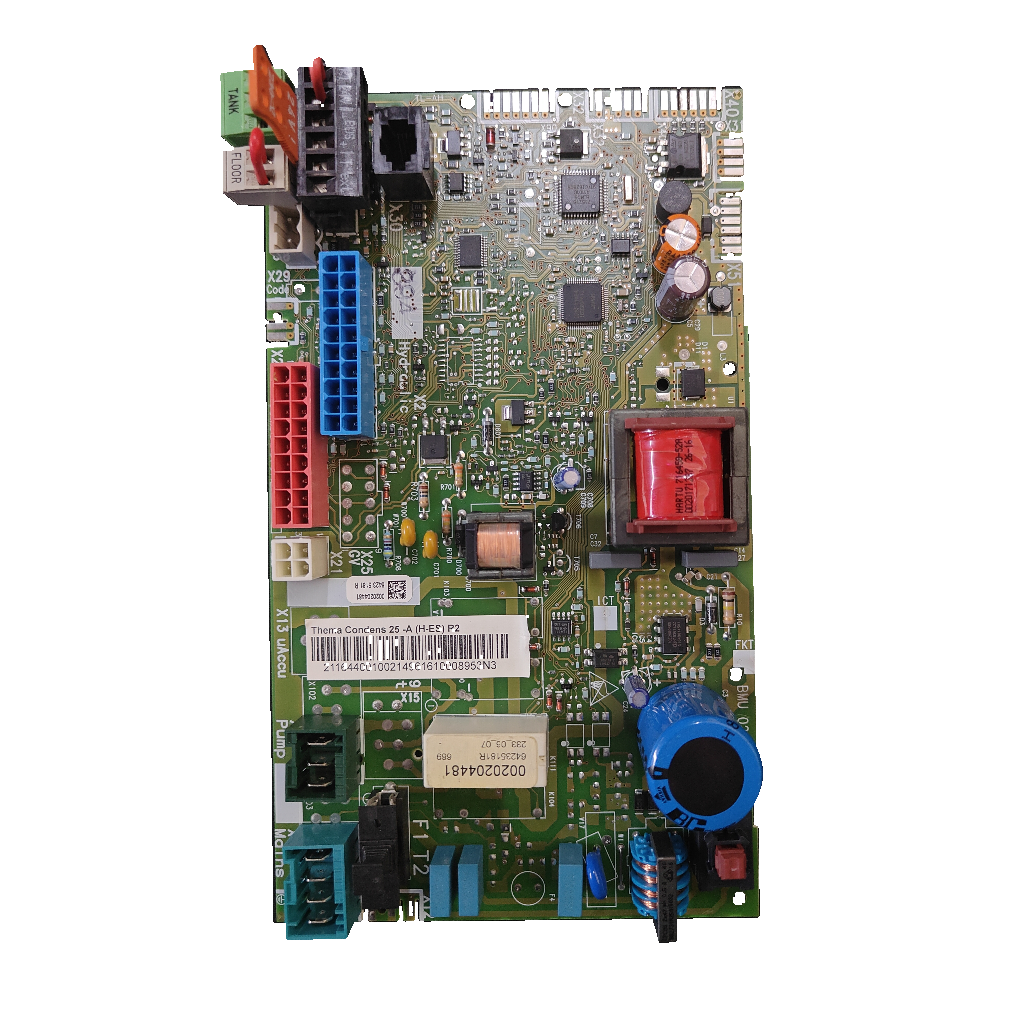

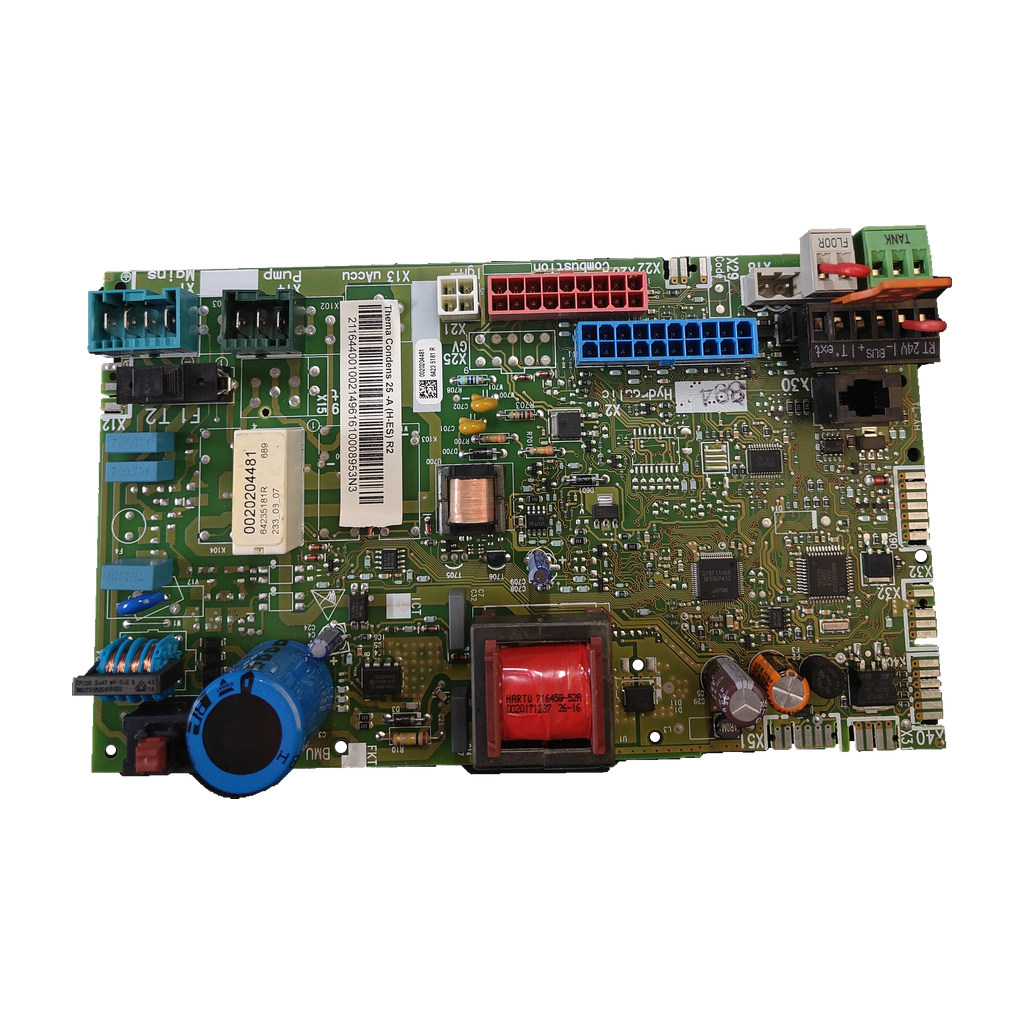

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval 0020204481 · 64235181R para Thema Condens 25-A (H-ES) R2, 25A y AS 25A

Referencia Saunier Duval0020204481

La 0020204481 es una placa electrónica Saunier Duval (marcas 64235181R, TL-AH y BMU 02) para la Thema Condens 25-A (H-ES) R2, la 25A y la AS 25A, confirmadas por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 0020204481
  • Marcado 64235181R
  • PCB TL-AH · BMU 02
  • Transformador HARTU 216450-528
Todos los códigos de esta unidad3
Referencia Saunier Duval
0020204481
Modelo
Thema Condens 25-A (H-ES) R2
SKU Ecoklima
PLC112

Una tienda da la 20255378 para la Thema Condens 25-A R2; nuestro taller confirma la 0020204481 para la 25-A (H-ES) R2, la 25A y la AS 25A. Guíate por el código impreso en tu placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de la Thema Condens 25-A (H-ES) R2, la 25A y la AS 25A. Según una tienda, gobierna la seguridad, el encendido y la modulación de la llama.

Compruébalo en tu placa
  1. Busca en la placa el código 0020204481 (también 64235181R) y en el circuito impreso las marcas TL-AH y BMU 02. Según una tienda, la referencia suele ir serigrafiada en el circuito o en una pegatina lateral.
  2. Compara el transformador integrado: HARTU 216450-528, con la referencia 0020117437 y el marcado 26-16.
  3. Compara el número y la posición de relés y conectores: según una tienda, bajo una misma referencia se han fabricado versiones distintas.
  4. Otros códigos circulan para esta familia: 20255378, 0020255378, 0020212695 y 0020084519. Ninguna fuente los une a 0020204481, pero una tienda da 20255378 para la 25-A R2 y otra, 288.66.0033 (0020084519 en Remle). Compara el código impreso en tu placa.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020204481Código principal de la placa (también 0020 204481). Referencia OEM confirmada por nuestro taller; también la da una tienda
64235181ROtro código marcado en la placa (también 64235181 R)
689;233_03_07Código marcado en la placa
TL-AHMarcado del circuito impreso (PCB), junto a BMU 02
BMU 02Marcado del circuito impreso (PCB), junto a TL-AH
HARTU 216450-528Transformador integrado, con el marcado 26-16
0020117437Referencia del subcomponente (transformador integrado)
No la confundas con
  • 0020255378Circuito impreso que Pièces Express da para la Themaplus Condens 25 A R2; un listado de la AS 25-A (sercatec.com) lo sustituye por 0010028087 · Otro código: ninguna fuente lo une a 0020204481. No consta que sea el 20255378 de Atocha.
  • 20255378Placa (antigua 20172942) que Atocha Calefacción da para varios Thema Condens, entre ellos la 25-A R2 · Otro código, sin 00 inicial: no consta que sea el 0020255378. Ninguna fuente lo une a 0020204481.
  • 0020212695Carte principale de la Thema Condens AS 25-A (Pièces Express la marca obsoleta; sercatec.com la sustituye por 0020247219) y de la ThemaFast Condens 25 A (Pièces Express) · Otro código: ninguna fuente lo une a 0020204481.
  • 0010028087Carte électronique de la Themaplus Condens 25 A H (H FR) según Pièces Express · Otra placa de otra variante: ninguna fuente la une a 0020204481.
  • 0020084519Placa que Remle da (ref. 288.66.0033) para Thema Condens F25, Thema 25A y AS 25A/30A; e-recambios lista ese 288.66.0033 también para la 25-A R2 · Otro código: ninguna fuente lo une a 0020204481. No consta que sea intercambiable.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Saunier Duval Thema Condens 25-A (H-ES) R2Confirmada por nuestro taller
  • Saunier Duval Thema Condens 25AConfirmada por nuestro taller
  • Thermona Condens 25-A (H-ES) R2Confirmada por nuestro taller
  • Saunier Duval Thema Condens AS 25AConfirmada por nuestro taller · Pièces Express y sercatec.com dan para ella otra placa: 0020212695, luego 0020247219, 0020255378 y 0010028087
Por confirmarPor confirmar
  • Saunier Duval ThemaCondens F25 A-H-ES1 origen: una tienda de recambios
  • Saunier Duval ThemaCondens F30 A-H-ES1 origen: una tienda de recambios
  • Saunier Duval ThemaCondens F35 A-H-ES1 origen: una tienda de recambios
No sirve para
  • Saunier Duval Themaplus Condens 25 A R2 (desde 2017)Lleva otra placa: 0020255378 (Pièces Express)
  • Saunier Duval Themaplus Condens 25 A H (H FR) (desde 2019)Lleva otra placa: 0010028087 (Pièces Express)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Tipo de pieza
placa electrónica / centralita
Transformador integrado
HARTU 216450-528; ref. subcomponente 0020117437; marcado 26-16
Conector X22 Combustion
24 V
Aplicación indicada en inventario
Thermona Condens 25-A (H-ES) R2 · Saunier Duval THEMA CONDENS 25 A (H-ES) R2
Marcado PCB
TL-AH; BMU 02

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al termostato de ambiente.

Una tienda de recambios lo relaciona con esta placa. Que un técnico lo compruebe.

Códigos de error erráticos en el display sin causa aparente en los componentes.

Según la misma tienda, puede apuntar a la electrónica.

Reinicios repentinos o bloqueo durante los ciclos de arranque.

Según la misma tienda, puede apuntar a la placa.

Relés pegados, quemaduras u óxido en el circuito impreso.

Que lo revise un técnico.

Códigos F.63 (fallo EEPROM) o F.65 (temperatura de la electrónica).

La tabla del manual oficial de la Thema Condens 25-A (H-ES) los describe como fallo de la electrónica. Que un técnico confirme si es la placa.

Los síntomas de la tienda no son del fabricante: un técnico debe confirmarlos antes de cambiar la placa. Los códigos F son de la tabla del manual oficial, que no nombra la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Compara relés y conectores

Una tienda avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores.

Monta con un técnico

La caldera funciona con gas: que la monte un técnico cualificado.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 0020204481?

Busca el código 0020204481 en la placa (también 64235181R y 689;233_03_07) y en el circuito impreso las marcas TL-AH y BMU 02. Compara también el transformador HARTU 216450-528 (marcado 26-16, ref. 0020117437). Una tienda dice que la referencia suele ir serigrafiada en el circuito o en una pegatina lateral.

¿Sirve para mi Saunier Duval Thema Condens 25-A (H-ES) R2, 25A o AS 25A?

Sí. Nuestro taller ha confirmado esta placa para la Thema Condens 25-A (H-ES) R2, la 25A y la AS 25A. Los manuales oficiales y listados de recambios que hemos leído no citan el código 0020204481: la confirmación viene de nuestro taller.

¿Sirve para la Thema Condens F30 o F35 A-H-ES?

Una tienda de recambios (un solo origen) lista la 0020204481 para la ThemaCondens F25, F30 y F35 A-H-ES. No hemos hallado un segundo origen y nuestro taller no las ha confirmado: compara los códigos o envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Es la misma placa que la 20255378, la 0020255378 o la 0020212695?

No consta. Atocha Calefacción da la 20255378 (antigua 20172942) para varios Thema Condens, entre ellos la 25-A R2. Pièces Express da la 0020255378 para la Themaplus Condens 25 A R2 y la 0020212695 para la AS 25-A y la ThemaFast 25 A. Un listado de la AS 25-A (sercatec.com) encadena 0020212695, 0020247219, 0020255378 y 0010028087 como sustituciones. Ninguna fuente las une a 0020204481.

¿Qué significan los códigos 0020204481, 64235181R, TL-AH y BMU 02?

0020204481 es el código principal marcado y la referencia OEM confirmada por nuestro taller. 64235181R y 689;233_03_07 son otros códigos marcados; TL-AH y BMU 02, el marcado del circuito impreso. El transformador integrado es un HARTU 216450-528 y el conector X22 de combustión es de 24 V.

¿Qué síntomas apuntan a esta placa?

Una tienda de recambios la relaciona con una caldera que no enciende o no responde al termostato, con códigos de error erráticos y con reinicios o bloqueos al arrancar. El manual oficial de la 25-A (H-ES) describe F.63 (EEPROM) y F.65 (temperatura de la electrónica) como fallos de la electrónica. Que un técnico lo confirme.

¿Puedo montarla yo mismo?

Es mejor que la monte un técnico cualificado: la caldera funciona con gas. Antes de montarla, comprueba que el código impreso en tu placa es el 0020204481 y compara relés y conectores.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval Thema Condens 25-A (H-ES) R2

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Códigos y calderas 25-A (H-ES) R2, 25A y AS 25A confirmados por el taller. Externo: una tienda (1 origen) lista 0020204481 para ThemaCondens F25/F30/F35 A-H-ES; ningún manual ni listado de recambios leído cita el código. Otras tiendas dan otros códigos para la 25-A R2.
