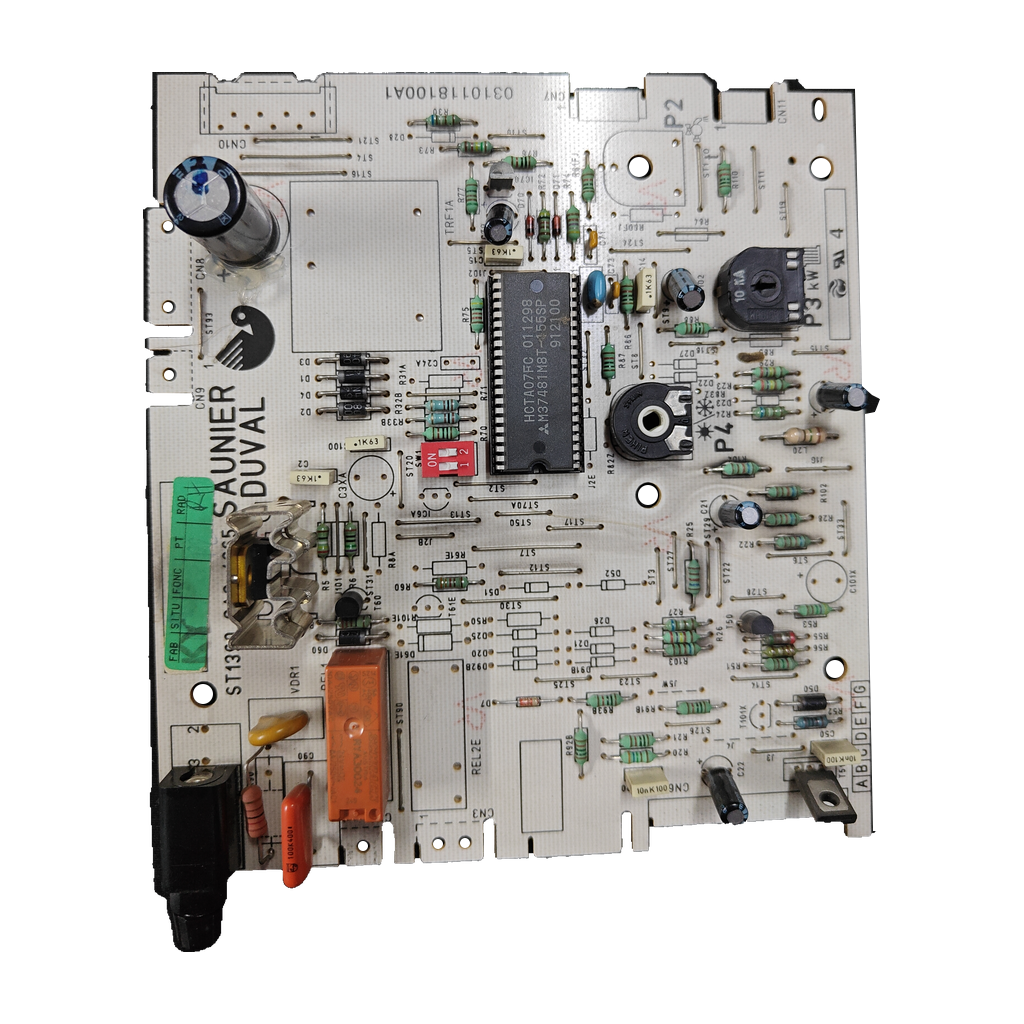

Placa electrónica Saunier Duval Combitek C23 · PCB 0310118100A1: vista 2

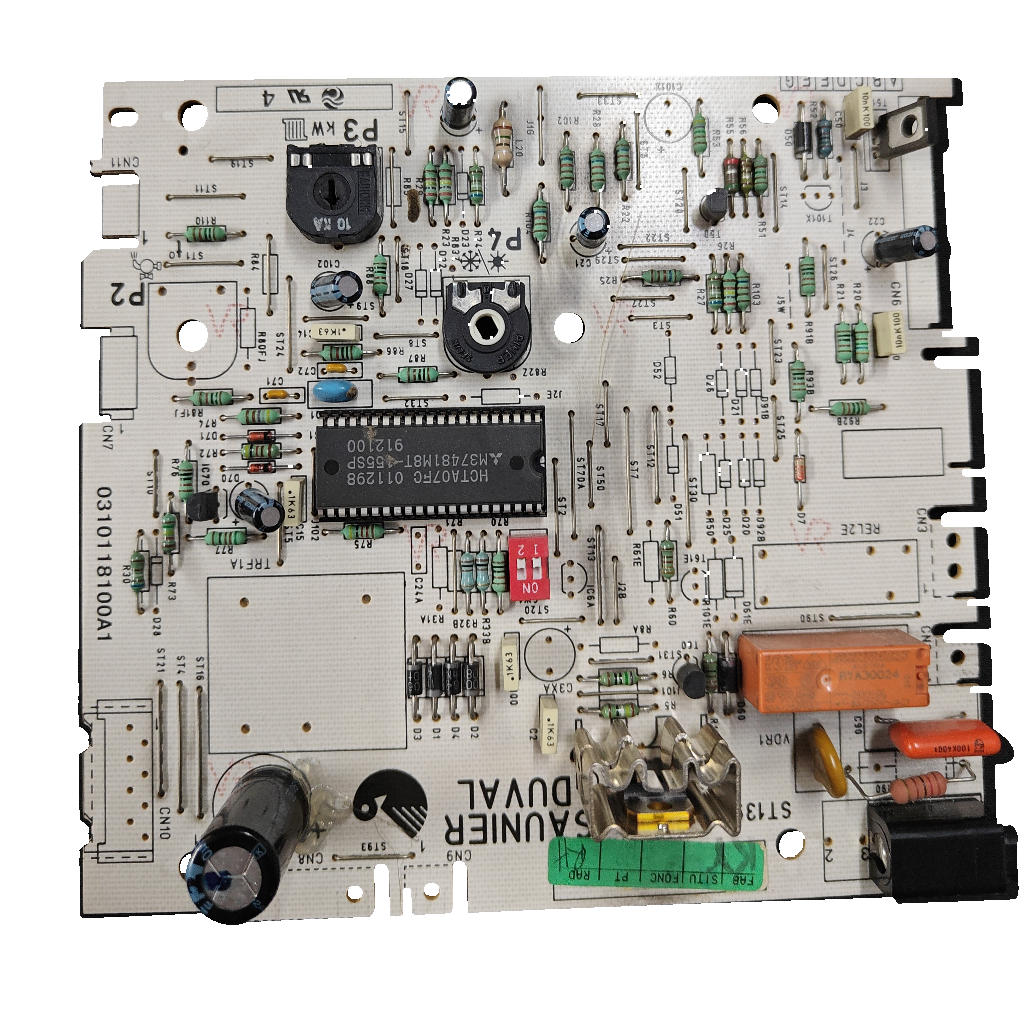

Placa electrónica Saunier Duval Combitek C23 · PCB 0310118100A1: Detalle de componentes de la placa

Placa electrónica Saunier Duval Combitek C23 · PCB 0310118100A1: vista 4

Saunier DuvalFotos de esta unidad

1 / 4

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalCompatibilidad confirmada

Placa electrónica Saunier Duval Combitek C23 · PCB 0310118100A1

Referencia Saunier Duval0310118100A1

La 0310118100A1 es la placa electrónica de control Saunier Duval de la caldera Combitek C23, confirmada por nuestro taller. Lleva además 109045 F y SOK 99 49 en el reverso. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Para Combitek C23
PCB 0310118100A1
230 V · fusible 80 mAT
DIP de 2 posiciones

Todos los códigos de esta unidad2

Referencia Saunier Duval: 0310118100A1
SKU Ecoklima: PLC066

Los catálogos y tiendas que hemos leído dan otros códigos para placas de la familia Combitek (05744500, 057410, 05745900) y no citan el 0310118100A1: no los damos como equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera: según una tienda que vende la de la Combitek C23, gestiona el encendido, la regulación de gas y las seguridades. Se sospecha de ella cuando la caldera no enciende, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa

Busca el código 0310118100A1 serigrafiado en el circuito de tu placa.

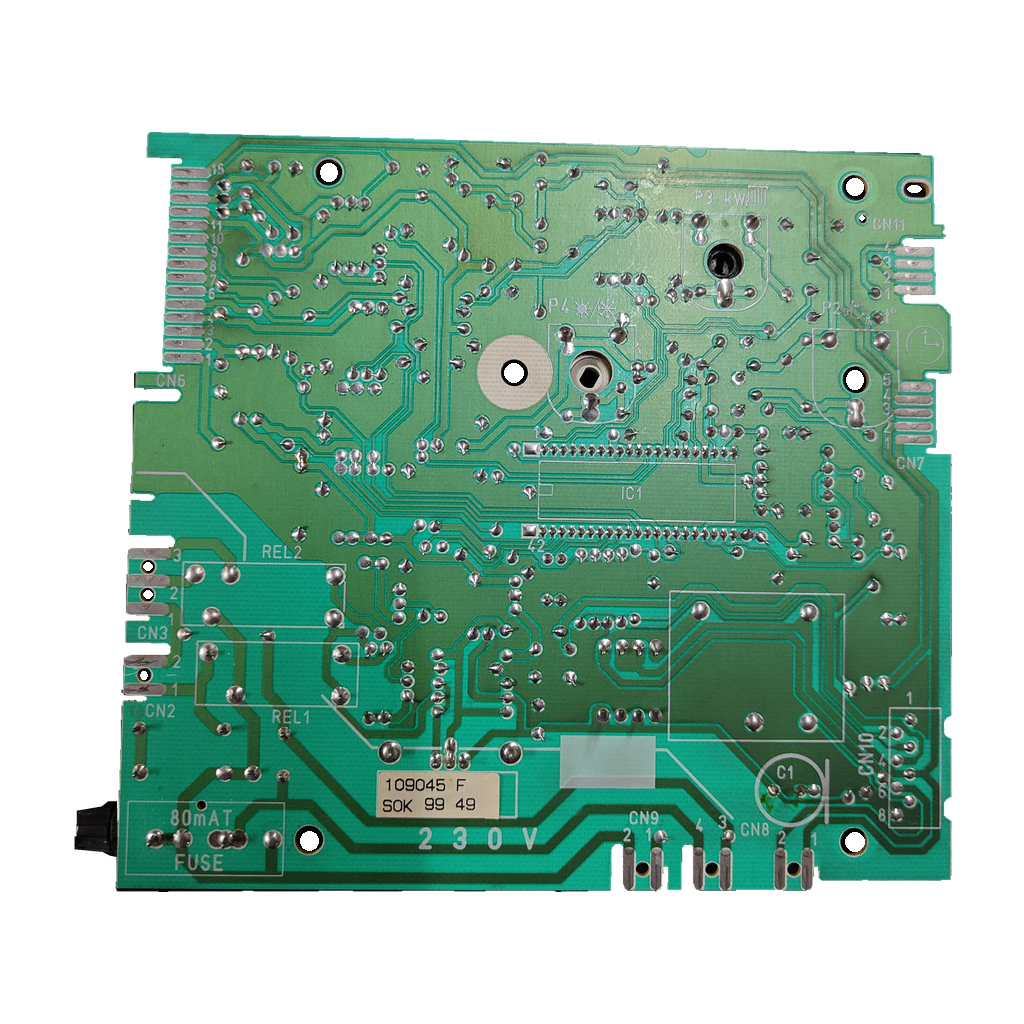

Dale la vuelta: en el reverso debe haber una etiqueta con 109045 F y SOK 99 49.
Comprueba los demás marcados: circuito integrado HCTA07FC / M37481M8T-155SP, fusible 80 mAT y un interruptor DIP de 2 posiciones.
No cambies por otra placa «parecida»: los códigos marcados no acreditan equivalencia con otras variantes.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0310118100A1	Código del circuito (serigrafía de la placa)
109045 F	Etiqueta del reverso (en la bolsa: 109045-F)
SOK 99 49	Etiqueta del reverso, junto al 109045 F
HCTA07FC 011298 / M37481M8T-155SP / 912100	Marcado del circuito integrado

No la confundas con

05744500Circuito impreso del catálogo de piezas de la Combitek C 23 (piecesxpress.com) · Ese catálogo no cita el 0310118100A1 ni el 109045 F
057410Módulo de caldera para Themaplus C 23 E, Combitek C 23 E y Thema C AS 23 E (Remle) · Remle da para la C 23 E el código 057410; no cita el 0310118100A1
05745900PCB de supervisión de la Combitek F23E (Heating Spare Parts) · Esa lista da para la F23E el código 05745900; no cita el 0310118100A1
ST1390 CAO 4065Código de modelo que un anuncio de Wallapop da junto a esta placa y que recirepuestos da como módulo de la Combitek F23E · recirepuestos no cita el 0310118100A1; no está claro a qué pieza pertenece

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Combitek C23Confirmada por nuestro taller · también en un anuncio de Wallapop con el 0310118100A1

Por confirmarPor confirmar

Saunier Duval Combitek F23E1 fuente: Openclima (0310118100A1, 2000-2001). Heating Spare Parts da otro código, 05745900

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas (una sola fuente cada uno)

Función: Controla las órdenes de encendido, regulación de gas y seguridades de la calderaclimatizacioniberica.es
Versión de electrónica: 0310118100A1 · 2000-2001 · «con transformador principal»Openclima
Conexiones: CN2, CN3, CN7, CN9, CN10, CN11Wallapop (anuncio)
Componentes visibles: VDR1, REL2E, TRF1A, P2, P3, P4Wallapop (anuncio)

Identificación y códigos del repuesto

Etiqueta de reverso: 109045 F; SOK 99 49

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Tensión marcada: 230 V
Fusible marcado: 80 mAT
Marcaje de potencia en placa: 15 W
Marcaje junto a P3: 3 kW
Interruptor DIP visible: 2 posiciones

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marcajes de subcomponentes: 100K400; 10nK100; .1K63
Designadores visibles: REL1, REL2/REL2E, IC1
Texto de aplicación en bolsa: SAUNIER DUVAL COMBITEK C23

Síntomas de que puede fallar

Lo que revisa el técnico

No enciende, se reinicia sola o marca errores sin sentido

Una tienda relaciona estos síntomas con la placa de la Combitek C23. Antes de cambiarla, revisa el fusible (80 mAT marcado) y pide a un técnico que lo compruebe.

Los relés no responden o se quedan bloqueados

Según la misma tienda, la placa no envía señal a los componentes. Mira también si hay pistas quemadas o daños visibles en el circuito.

No responde al termostato o se bloquea continuamente

Otro síntoma que esa tienda asocia a la placa de la Combitek C23.

Estos síntomas salen de la ficha de una tienda y son orientativos: no prueban que la placa esté averiada. No hemos leído ninguna tabla oficial de errores de la Combitek C23, así que no damos códigos de error.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva marcado un fusible de 80 mAT. Comprueba que no esté fundido antes de dar la placa por averiada.

Copia los ajustes

Interruptor DIP de 2 posiciones y puntos de ajuste P2, P3 y P4: fotografía su posición en la placa antigua.

Monta con un técnico

Te recomendamos que la monte un técnico cualificado: la placa trabaja a 230 V (marcado en la etiqueta) y, según una tienda, regula el gas.

Preguntas frecuentes

8 preguntas

¿Cómo identifico la placa 0310118100A1?

El código 0310118100A1 va serigrafiado en el circuito. En el reverso lleva una etiqueta con 109045 F y SOK 99 49, y el circuito integrado está marcado HCTA07FC / M37481M8T-155SP. Compara todos esos marcados con los de tu placa.

¿Sirve para mi Saunier Duval Combitek C23?

Sí. Nuestro taller la ha confirmado para la Combitek C23. Además, un anuncio de Wallapop da la placa con el mismo código 0310118100A1 para la Combitek C23.

¿Sirve para la Combitek F23E o la C23E?

No está confirmada por nuestro taller. Solo Openclima da el 0310118100A1 para la Combitek F23E y la C23E (2000-2001). Otras tiendas dan otro código: Remle la 057410 para la C 23 E y Heating Spare Parts la 05745900 para la F23E. Compara el código de tu placa o envíanos desde Contacto una foto de su etiqueta y de la placa de características; también puedes llamar al 919 931 595.

¿Qué significan 0310118100A1, 109045 F y SOK 99 49?

0310118100A1 es el código serigrafiado del circuito. 109045 F y SOK 99 49 son marcados de la etiqueta del reverso; el 109045-F también figura en la bolsa. Ninguna fuente que hayamos leído los explica.

¿Es la misma placa que el 05744500, el 057410 o el 05745900?

No lo sabemos. El catálogo de piezas de la Combitek C 23 que hemos leído lista un circuito impreso 05744500; Remle da el 057410 para la C 23 E y Heating Spare Parts el 05745900 para la F23E. Ninguna de esas fuentes cita el 0310118100A1 ni el 109045 F. Compara siempre el código de tu placa.

¿Qué síntomas apuntan a esta placa?

Una tienda que vende la placa de la Combitek C23 la relaciona con una caldera que no enciende, se reinicia sola o marca errores sin sentido, con relés que no responden o pistas quemadas. Son síntomas orientativos: que un técnico lo compruebe antes de cambiarla.

¿Quién debería montarla?

Te recomendamos un técnico cualificado: la placa trabaja a 230 V (marcado en la etiqueta) y, según una tienda, controla el encendido y la regulación de gas. Antes de desmontar la antigua, fotografía la posición de su interruptor DIP (2 posiciones) y de los ajustes P2, P3 y P4.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 0310118100A1

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Código 0310118100A1 y Combitek C23 confirmados por nuestro taller. Fuera, Openclima y Wallapop unen el código a la placa (2 orígenes); no hemos hallado despiece oficial que lo cite. climatizacioniberica.es dice que la pieza no lleva referencia legible: manda el taller.
