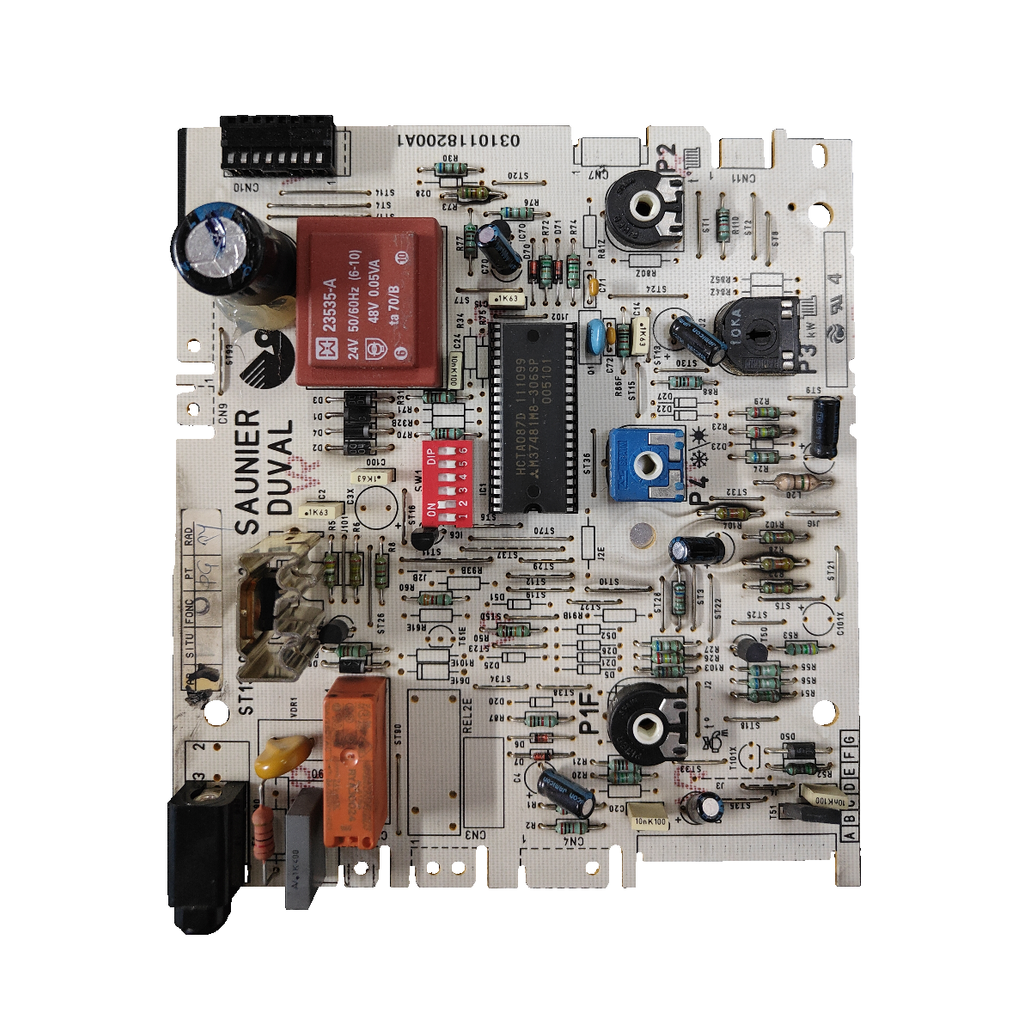

Placa electrónica Saunier Duval 0310118200A1 · ST1380 CA0 /023 para Thema F 23 E: Placa completa e identificador ampliado

Placa electrónica Saunier Duval 0310118200A1 · ST1380 CA0 /023 para Thema F 23 E: vista 2

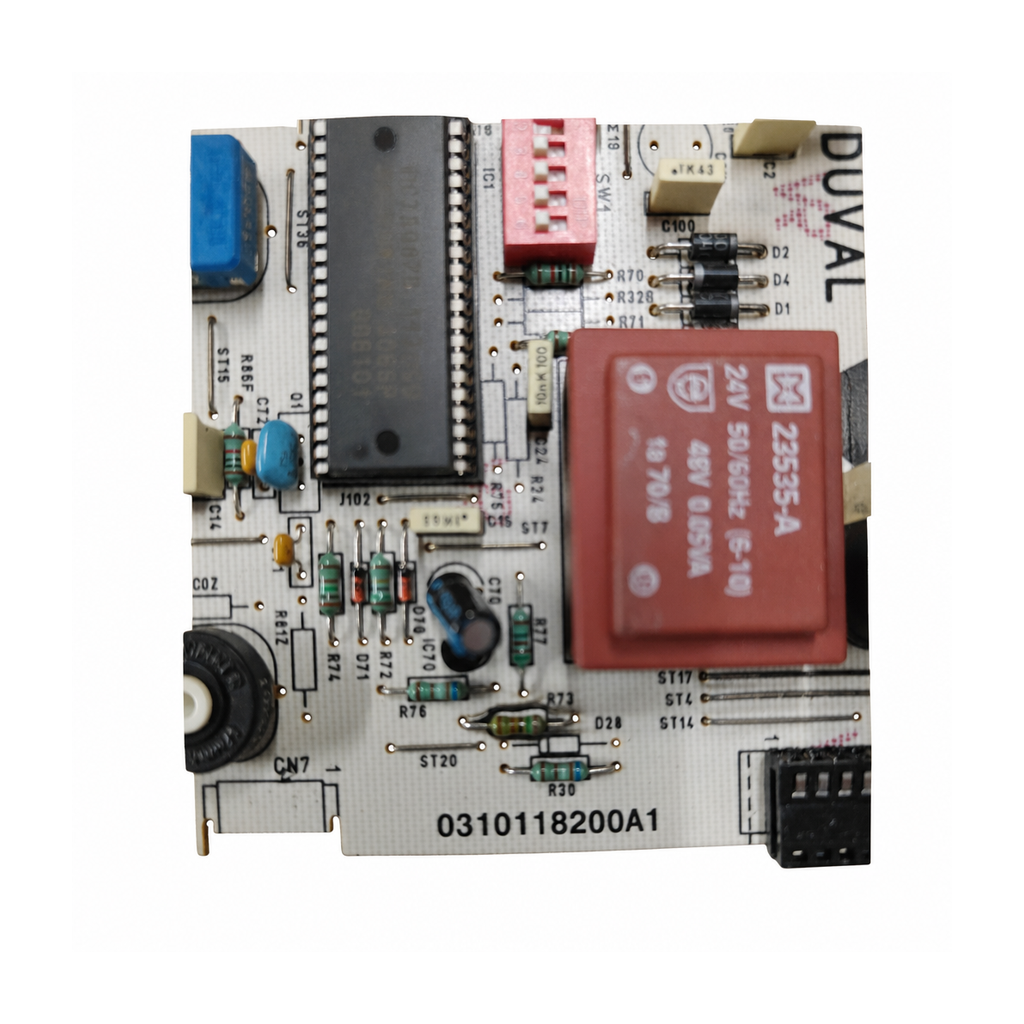

Placa electrónica Saunier Duval 0310118200A1 · ST1380 CA0 /023 para Thema F 23 E: Detalle de la placa

Saunier DuvalFotos de esta unidad

1 / 3

Placa completa e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

Saunier DuvalReferencia verificada

Placa electrónica Saunier Duval 0310118200A1 · ST1380 CA0 /023 para Thema F 23 E

Código del circuito0310118200A1

La 0310118200A1 es una placa electrónica Saunier Duval (código adicional ST1380 CA0 /023) para la Thema F 23 E, confirmada por nuestro taller y unida a esa caldera por 3 tiendas y anuncios. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Thema F 23 E (taller)
ST1380 CA0 /023
DIP SW1 de 6 posiciones
Transformador 23535-A

Todos los códigos de esta unidad2

Código del circuito: 0310118200A1
SKU Ecoklima: PLC033

Ninguna fuente abierta une el 0310118200A1 con una referencia de catálogo de Saunier Duval (57410, 05741000, 05745900, 57459): hasta comprobarlo, son códigos distintos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica que controla la caldera. Se sospecha de ella cuando la caldera no responde o actúa sin causa mecánica y ya se han descartado la alimentación, los fusibles y los conectores.

Compruébalo en tu placa

Busca en la placa la serigrafía SAUNIER DUVAL y el código 0310118200A1.
Compara el código adicional ST1380 CA0 /023, el transformador 23535-A y el selector DIP SW1 de 6 posiciones con las fotos.
No la confundas con las placas 57410 (05741000), 05745900 ni 57459 de la misma caldera: son otros códigos y no están comprobados como equivalentes entre sí.
Mira en la placa de características que tu caldera es una Thema F 23 E. Si es una C 23 E, compara los códigos antes de pedirla.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0310118200A1	Código principal serigrafiado en la placa
ST1380 CA0 /023	Código adicional visible en la placa
23535-A	Código del transformador integrado
HCTA087D	Circuito integrado marcado HCTA087D 111099
M37481M8-306SP	Circuito integrado marcado M37481M8-306SP

No la confundas con

57410 / 05741000Circuito impreso de encendido + regulación de la Thema F 23 E · Otro código de catálogo: ninguna fuente lo une al 0310118200A1
05745900Circuito de control de la Thema F 23 E según una tienda (piecesxpress) · Otro código de catálogo: ninguna fuente lo une al 0310118200A1
57459Circuito de control de la Thema F 23 E en un listado de recambios del mismo proveedor (piecesxpress) · Otro código de catálogo. No está comprobado que sea la misma pieza que el 05745900 ni que el 0310118200A1
ST1389 CA 4023Código que una tienda lista junto al 0310118200A1 · No se iguala al ST1380 CA0 /023 de esta placa: compara el tuyo

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Saunier Duval Thema F 23 E (F23E)Confirmada por nuestro taller · también en Openclima, Recirepuestos y Wallapop

Por confirmarPor confirmar

Saunier Duval Thema C 23 E1 origen: Openclima («Thema F23E y C23E»)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de las fichas externas

Tensión: 24 V · 50/60 HzAnuncio de Wallapop
Versión de electrónica: 1999-2000Openclima

Marcados de esta unidad

Selector DIP SW1: 6 posiciones
Subcomponente transformador — alimentación: 24 V; 50/60 Hz; bornes 6-10
Subcomponente transformador — salida: 48 V; 0,05 VA
Subcomponente transformador — clase térmica: ta 70/B
Subcomponente relé: bobina 24 VDC; contactos 8 A 250 V~ y 10 A 120 V~
Subcomponente integrado: HCTA087D 111099; M37481M8-306SP; 005101
Aplicación indicada: THEMA F23E

Síntomas de que puede fallar

Lo que revisa el técnico

Antes de montar una placa nueva, descarta una avería en otra pieza: según la ficha de una tienda, un fallo en otra pieza puede inutilizar el recambio al instante.

Antes de cambiar la placa

Lo que revisa el técnico

Fotografía el selector SW1

Tiene 6 posiciones. Fotografía cómo está el de tu placa antes de desmontarla.

Mira el transformador 23535-A

Lleva el marcado 23535-A, con 24 V; 50/60 Hz en los bornes 6-10. Compáralo con el de tu placa.

Monta con un técnico

Gobierna una caldera de gas. Corta la alimentación y el gas antes de tocarla.

Preguntas frecuentes

8 preguntas

¿Cómo identifico esta placa y qué códigos debo comparar?

Busca la serigrafía SAUNIER DUVAL y el código 0310118200A1. Compara además el código ST1380 CA0 /023, el transformador 23535-A, el relé de bobina 24 VDC, los integrados HCTA087D y M37481M8-306SP y el selector DIP SW1 de 6 posiciones.

¿Sirve para mi Saunier Duval Thema F 23 E?

Sí. Nuestro taller la ha confirmado para la Thema F 23 E (F23E). Además, tres orígenes independientes unen el 0310118200A1 con esa caldera: Openclima, Recirepuestos y un anuncio de Wallapop. Ningún despiece oficial abierto cita este código, así que compara siempre la placa con la tuya.

¿Sirve para la Thema C 23 E?

No lo damos por verificado. Solo Openclima la da para «Thema F23E y C23E»; Recirepuestos y Wallapop citan solo la F 23 E, y nuestro taller ha confirmado la F 23 E. Compara los códigos o envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características; también puedes llamar al 919 931 595.

¿Es la misma placa que el 57410 (05741000), el 05745900 o el 57459 de los listados de recambios?

No consta. Un listado de recambios de la Thema F 23 E da el 57410 como circuito impreso de encendido y regulación («Circuit imprimé, allumage + régulation») y el 57459 como circuito de control. Dos tiendas dan el 05741000 (el mismo 57410) y una tienda da el 05745900. Ninguna fuente abierta los une al 0310118200A1, y tampoco consta que el 05745900 y el 57459 sean la misma pieza: no los des por equivalentes y compara el código serigrafiado de tu placa.

¿Es lo mismo el ST1389 CA 4023 que el ST1380 CA0 /023?

No lo sabemos. Recirepuestos lista ST1389 CA 4023, 0310118200A1, 0063AT1128 y 9902139-000-OP juntos en su ficha, sin decir qué es cada uno. El código adicional de nuestra placa es ST1380 CA0 /023, y Openclima fecha esta versión de electrónica en 1999-2000. Si el tuyo es otro, envíanos una foto desde Contacto antes de pedirla.

¿Debo ajustar el selector DIP SW1 al montarla?

La placa tiene un selector SW1 de 6 posiciones. Fotografía los interruptores de tu placa antes de desmontarla y compáralos con los de la nueva. No hemos encontrado ninguna fuente con la tabla de ajuste de este SW1. El manual británico del Combitek F 23 E describe un SW1 de solo dos interruptores DIP: no consta que sea la misma placa, no lo uses de guía.

¿Quién debe montar esta placa?

Un técnico cualificado. Es la placa de control de una caldera de gas y lleva transformador y relé. Antes de tocarla hay que cortar la alimentación eléctrica y cerrar el gas. Descarta también una avería en otra pieza: una tienda advierte que puede inutilizar la placa nueva.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.

Cómo hemos verificado esta ficha

Saunier Duval 0310118200A1

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El 0310118200A1 queda unido a la Thema F 23 E por 3 orígenes (2 tiendas y 1 anuncio), más la confirmación del taller. Ningún despiece oficial abierto cita este código.

Fuentes consultadas

Openclima: ficha de la placa 0310118200A1 (Thema F23E y C23E)Código, años 1999-2000 y calderas Thema F23E y C23E
Recirepuestos: ficha del módulo/placa Saunier Duval Thema F 23 E (0310118200A1)Une el 0310118200A1 con la Thema F 23 E; lista otros códigos
Wallapop: anuncio de la placa Saunier Duval 0310118200A1 usadaReferencia 0310118200A1, modelo Thema F 23 E, 24 V 50/60 Hz

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Saunier Duval; la marca se cita para indicar compatibilidad.
