Placa electrónica Saunier Duval 0310123100C3 · 116844 3 para Isomax F28 E2

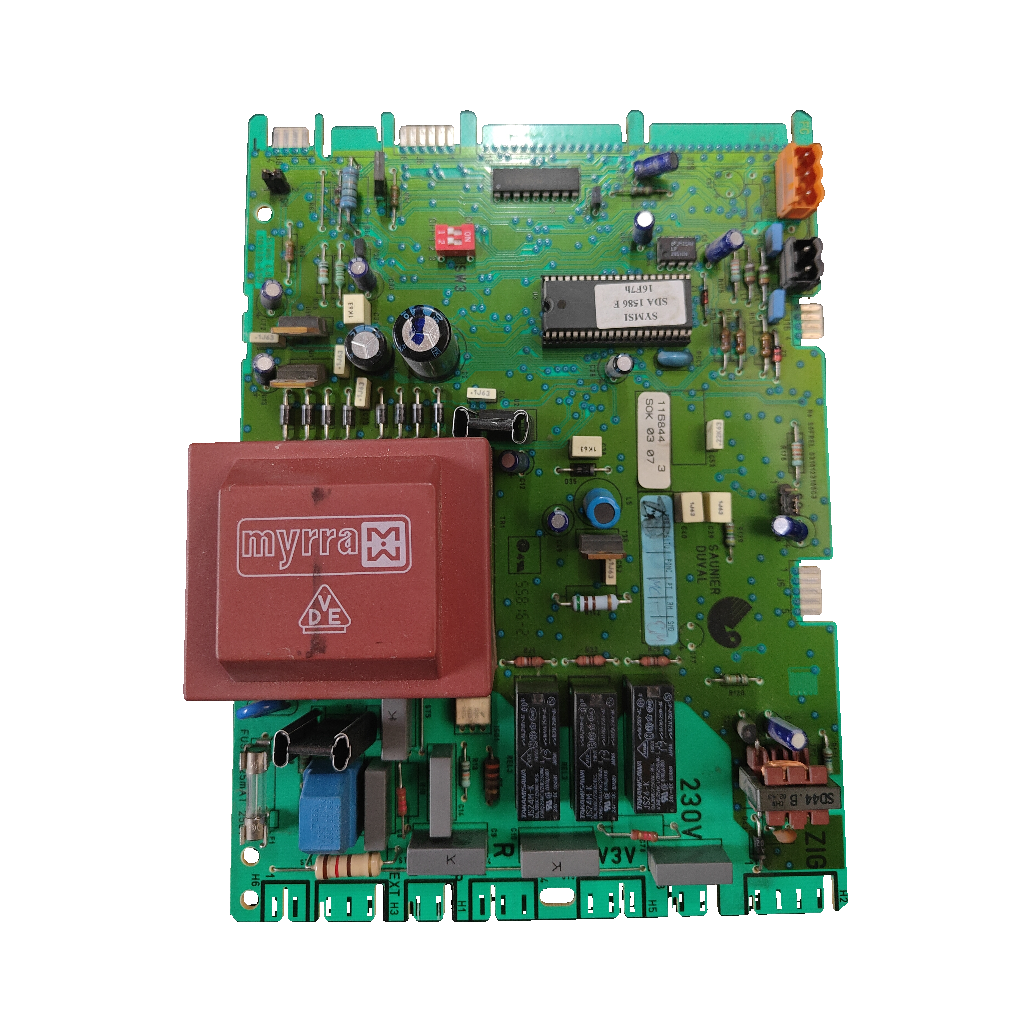

Busca 0310123100C3 marcado en el circuito impreso, que lleva serigrafiada la marca SAUNIER DUVAL. Sobre el circuito va una etiqueta de trazabilidad con 116844 3 y SOK 03 07, y el circuito integrado lleva la etiqueta SDA 1586 F. Compara también el DIP de 2 posiciones (ON 1 2) y los conectores H1 a H6.

Sí. Nuestro taller ha confirmado esta placa para la Isomax F28 E2, y Climaprecios la lista también para esa caldera con el código 0310123100c3. Ojo: varios distribuidores dan para esa caldera una placa con otro código, la S1019000 (de 0400197003 a 050061215, después de 0500612151 o después de 1993). Para comprobar la variante de tu caldera, compara el código impreso en tu placa con 0310123100C3, o envíanos desde Contacto una foto de la placa de características.

Por confirmar. Solo Openclima da el código 0310123100C3 para la Isofast C 35 E1 y, en otra ficha, para la Themafast C 24 E (con 116011 como versión electrónica). Para la Isofast C 35 E1, Remle da 10190 y EasySAV y piecesXpress dan S1019000, otro código. No hay segunda fuente que una el código con ninguna de las dos calderas ni confirmación de nuestro taller. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.

0310123100C3 es el código del circuito impreso; 116844 3 y SOK 03 07 son los marcados de la etiqueta de trazabilidad que lleva el circuito. No equivalen necesariamente a la referencia de un kit de recambio. Climaprecios lista 116844 junto a la placa, sin explicar qué es.

La S1019000 (también S10190 o 10190) es la placa principal que varios distribuidores listan para la Isomax F 28 E2 (de 0400197003 a 050061215, después de 0500612151 y después de 1993), la Isofast C 35 E1 (después de 1993), la F35E1 y la C28E1. Ninguna fuente que hemos leído la une a la 0310123100C3, así que no se dan por idénticas. Para la F28 E2 de nuestro inventario, la que confirma nuestro taller es la 0310123100C3.

La placa lleva un interruptor DIP de 2 posiciones (ON 1 2) y el portafusible F1/FU, con 250 V serigrafiado junto al fusible. DIP: ninguna fuente que hemos leído indica su posición correcta según la caldera; compárala con la de tu placa antigua. Fusible: ninguna fuente que hemos leído dice si hay que cambiarlo al sustituir la placa; compruébalo antes de dar la placa por mala. Que lo haga un técnico cualificado.

Un técnico cualificado. La placa trabaja a 230 V (alimentación serigrafiada) y va en una caldera: hay que cortar la corriente antes de manipular los conectores.

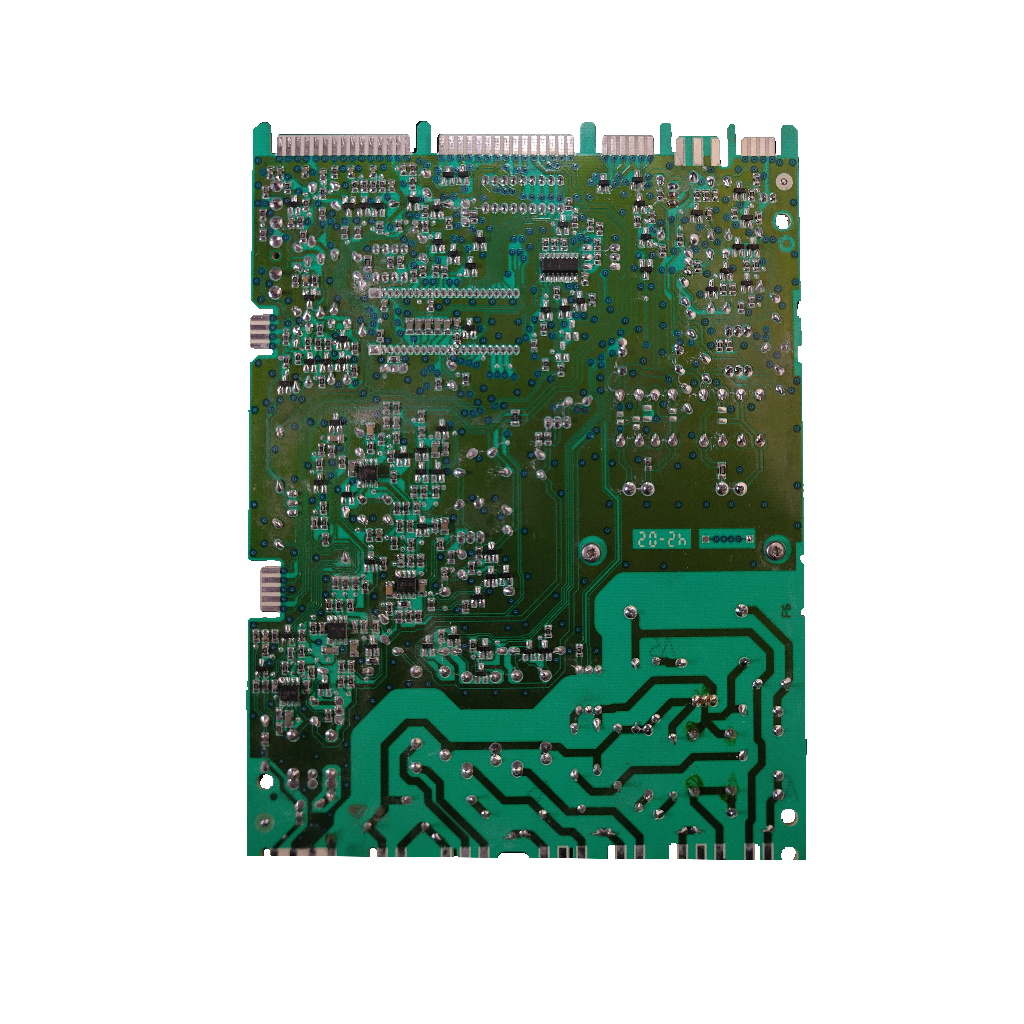

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
